Всессюзнал hii-vlt; u gt; amp; i: 5c j «ivi, .; ii. j, . lt; . »№ б1лиот: ка ш

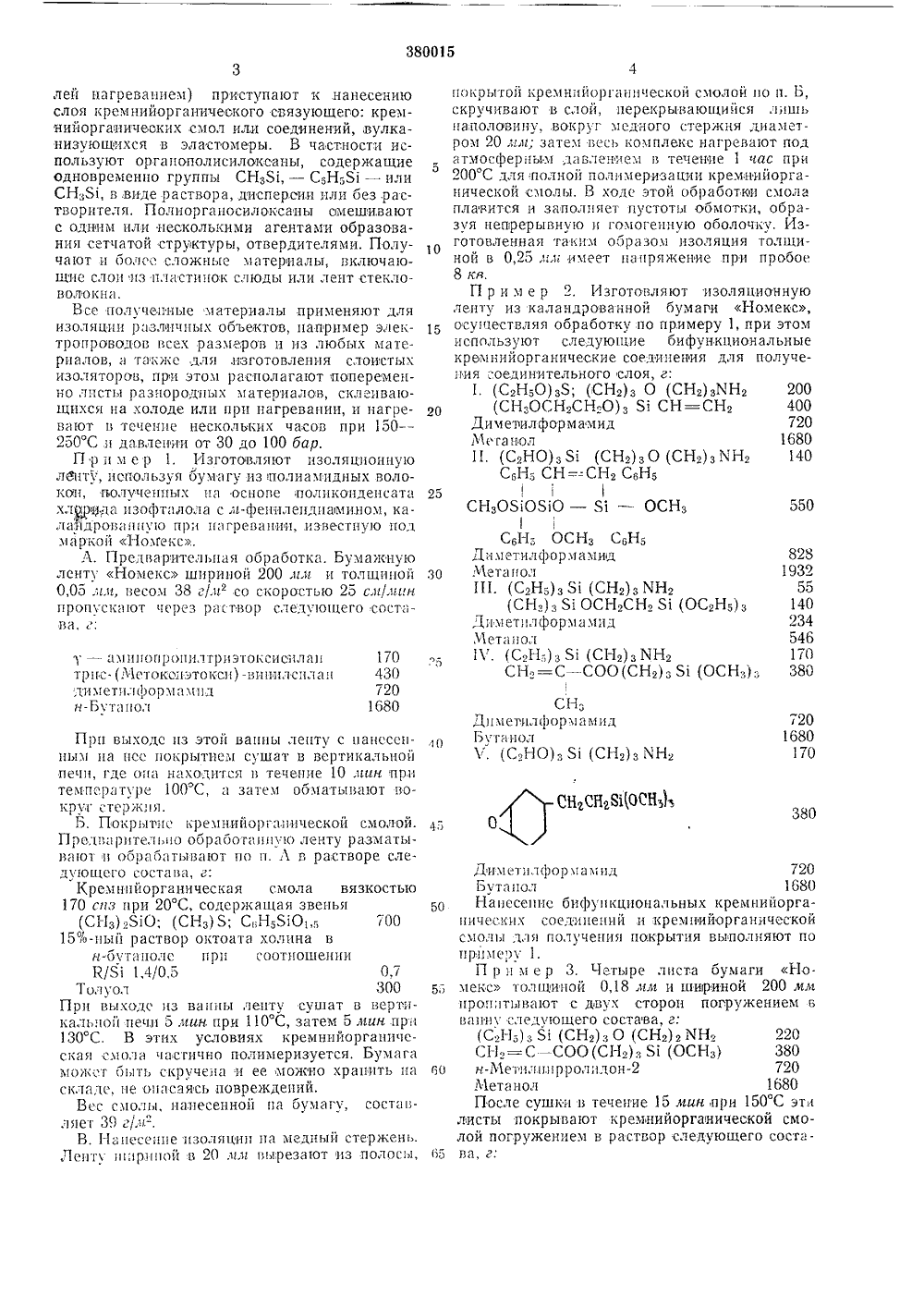

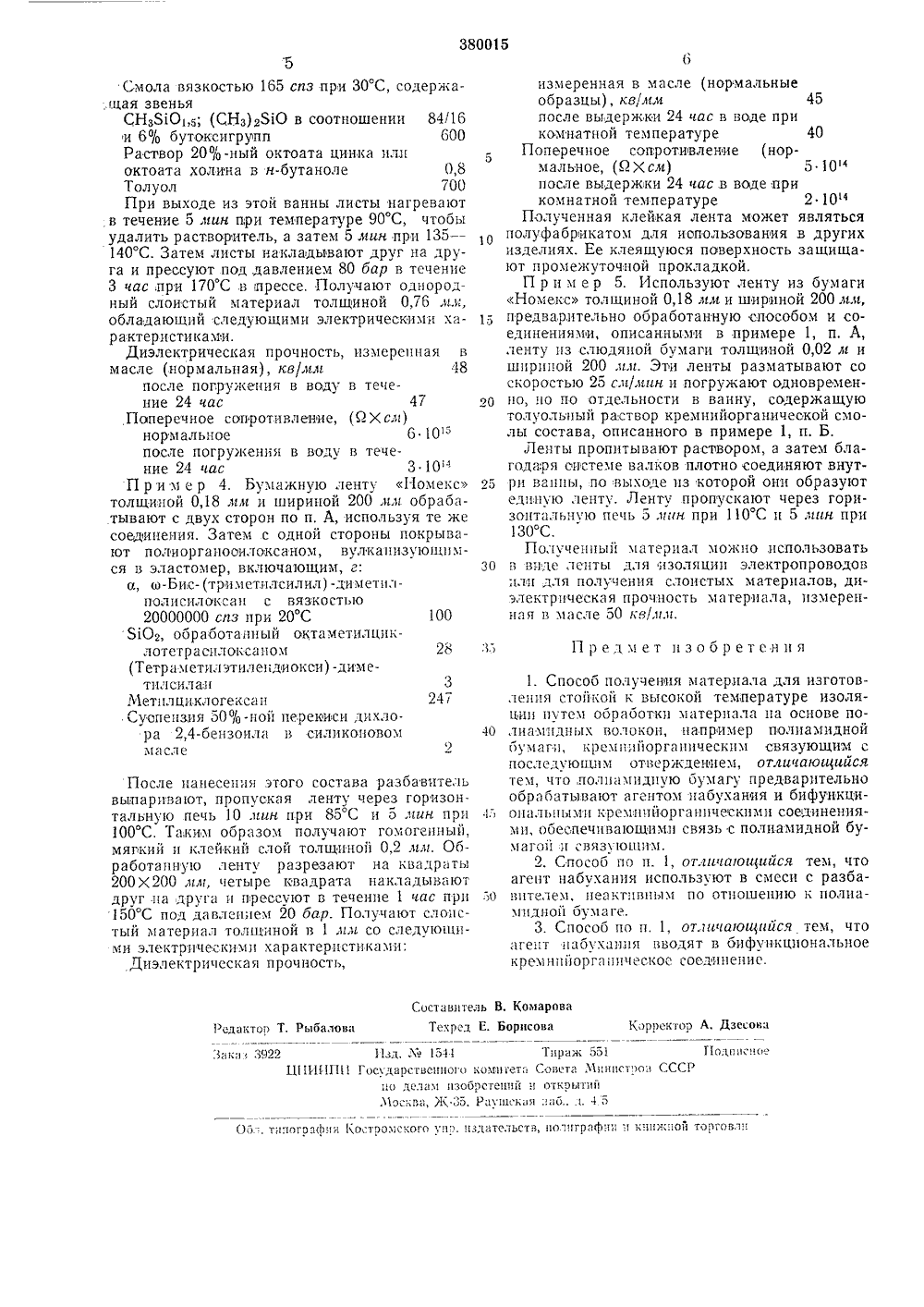

ЗЗООБ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ За висим ни От и 11 тси а ЛеСоюз Советских Социалистицеских РеспубликЗаявлено 05.Ч 1.1967 Г 1172720/23-5) Приоритет 05.Ч 1.1966,68248, Франция Государственный комитет Совета Министров СССР оо делам изобретений и открытий(Франция) Заявитель ЛА ДЛЯ ИЗГОТОВЛЕНИЯЕРАТУРЕ ИЗОЛЯЦИИ 2 ЗТОКСИСИЛдн ИЛИ доПИИЛКОКСИдЛКПЛтридЛКгК- сисиланы такие, кдк у-дъПнопропоксипропилтриэтоксисилап Также соединения, имеОцие НЕСКОЛЬКО ПОЛИСИЛОКСДНОВЫХ ЦЕПЕЙ.Предложенным способом материал изготавливают нанесением бифункциональных кремнийоргапических соединений на полпамидную оумагу с введением дгеитд, вызывающего набухание полиамидных волокон. В качестве дгента набухания используют диметилформдмггд, диметилацетдтамнд, и-зетилпирролидон.Набухание полиамидгых волокон может осуществляться непосредстьеиным воздействием подобных агеитог в результате прегдваритель;Ой Обработки и дагы 1 ейие Обрг 1 ботко бумаги бифуикц:оидльиыми кремнийорганичс. ски 111 соедииени 5 гз 1 и или раствором Оифункциоидг нх соединений в агентах иабухания.Для ограничения действия агента набухаиия его применяют в виде смеси с неактивным по отношению к полиамидному волокну разбавитслем, который совместим с бифуикциоиальиымн кремиийоргаиическимн соединениями. Предпочтительно применять летучий разбавитсль, например метанол, этапол, бутанол и т. д.После оордоотки полиамддной бумаги агентами набухания и бифункциональными кремиийорггИическнзн соединениями (после возможного уддлеггия большей части разбавитеСПОСОБ ПОЛУЧЕНИЯ МАТЕР СТОЙКОЙ К ВЫСОКОЙ Т Изобретение относится к спосооу поггучсии 5 материалов для изготовления стойкой к высокой температуре изоляции.Известен способ получения материала для изготовления стойкой к высокой темпердтуи изоляции на основе полиамидной ткани и кремнийорганического связующего.По предложенному способу полиамиднуо бумагу предварительно обрабатывают агентом ;а буха нгия и бегфункциональньвги кремнийорг;гиическими соединениями.Агент идбухания гиспользуют в смесирдзбдвителем, неактивнызг по отношению и полидмидиой бумаге.Кром( того, дгсит иабухания вводят в бифункциоид;1 гнгое кремТийоргегппческое соединение.В качестве бумаги из полтзидтьх волокон используют продукты бумагоделательной машины с последующих каландрованием волокон, целиком состоящих из ароматических по:Иамидов; в качестве бифункциональных кремиийорганических соединений Применяют смесь соединений, содержащих алкоксильные группы у атома кремния, причем одно из этих соедине иий содержит также ахиногруппу, а другое может содержать винильную группу. В качестве кремнийорганических соединений, содержащих аминогруппу, используют, напрмер, ампиоалкилтриалкоксисиланы; аминопропилтри- зо Санфурш1, ."-г С 1 ОЗНАЯ,тхетнлформ 3 Идн-Бутянол Прп выходе нз этой ванны лепту с нанесенным на нсс покрытием сушат в вертикальцонпечи, где Онд н 1 одитс В течение 10 лин притемпсрдтуре 100 С, д зятем обматывают вокруг стсржн 1.Б. Покрт 1 нс крезИийорг 1 ической смолой.ПредИд рцтельно обработанную ленту разматывают и обрдбяпгывают по и. Л г, растворе следу 10 щсго состава г.Крезннйорганическая смола вязкостью170 спз при 20 С, содержащая звенья(СНЗ) 2510, (СНЗ) 5, СН 551050015%-ный раствор октоата холина вн-бутд ноле прн соотношенииР/% 1,4/0,5 0,7ТО 51 уол 300При Выходе нз ванны лен:гу сушат в вертикальой печи 5 ягин при 110 С, затем 5 лин прн130 С. В этих условиях кремнийоргацическая смоля частично полимеризуется, Бумагамож;т оыть скручена и ее можно храпть няскладе, не оисаясь повреждений.Вес смолы, нанесенной на оумагу, составляет 39 г/.и-,В. 1 Внесение изоляции пд медный стержень.Ленту И 1;риной в 20 лл Вырезают из полосы,лей нагреванием) прступают к нанесению слоя крсмнийоргзнического связующего: кремнийорганичеоких смол или соединений, вулканизующихся в эластомеры. В частности используют органополисилоксаны, содержащие одновременно группы СНЗЯ, - СЗНЗЯ - или СНЗЯ, в,виде раствора, дисперсии или без растворителя. Полиоргяносилоксаны смешивают с одним илн несколькими агентами образования сетчатой структуры, отвердителями. Получают и бо.сс сложные мдтериалы, включающие слои нз пластинок слюды или лент стекло- ВОЛОКИ.Все полученные материалы применяют для изоляции различных объектов, например электропроводов Всех размеров и из любых матералов,тккс дл 51,изготовления слоист)1 изоляторов, прц этом располагают попеременно лпсты разнородных материалов, скленвающихся на холоде или прп нагревании, и нагревают и течение нескольких часов при 150 250 С и давлении от 30 до 100 бар.П р и м е р 1. Изготовляют изоляционную лент, нопользуя бумагу из полнадных волокон, гьолучеынынд основе полнкопденсатд хлор 1 кд изофтдлола с л-фепнленднамином, ка.гдровИнуО прн нагревании, известную под маркой Нозгекс..-. Предварительная обработка. Бумакиую ленту Номекс шириной 200 лгл н толщиной 0,05 лл, Весом 38 г/л со скоростью 25 сл/,гин пропускгиот через раствор следующего состава, ;покоытой кремнийоргИ 1 еско смой но п. Б, скручивают в слой, перекрывающийся лишь наполовину, вокруг медного стержня диаметром 201 г зятем Весь козПлекс 1 дгревдОт под ят 3 Осфернь 31 дяв,ениез В те 1 еИе 1 гас при 200 С для полной полимеризации кремиийорганической смолы, В ходе этой обработки смола плавится и заполняет пустоты обмотки, образуя непрерывную н гомогенную оболочку, Изготовленная так 3 Образом изоляция толщиной в 0,25 лл имеет нднряжение при пробое 8 кв.П р и м е р 2. Изготовляют изоляционнуюлепту из каландрованной бумаги Номекс, осуществляя обработку по примеру 1, при этом используют следуюцие бифункциональные кремнийорганические соединения для получения;оединительного слоя, г:1. (СЗН 50) ЗЯ, (СН 2) з 0 (СН 2) 3 Н 2(СНз) з 51 ОСН 2 СН 2 Я (ОС 2 Н 5) зДнем етнл форма мцд7201680 170 сн сн,аосн 4 45 О Дрмстнлформамнд 720 Бутднол 1680 Нанесение би 1)ункциоальных кремнийорганическнх соединеи 1 и кремнийорганческой смолы для получения покрытия выполняют по причем 1П р и м е р 3, Четыре листа бумаги НО.55 мекс толщиной 0,18 лл и шириной 200 млгпрон;тывают с двух сторон погружением в Ванну сседуощего состава, г:(С 21-15) 8 (СН 2) 3 0 (СН 2) 2 ХН 2 220НЗ - С СОО (СНЗ) 3 51 (ОСНЗ) 380 вн н-Метнлннрролидон720Метанол 1680 После сушки В течегие 15 лин при 150 С этилисты покрывают кренийорганичеокой смолой погружением в раствор следующего состд Вя, г:380015 Предмет изобретения Составитель В. Комарова Тскрсд Е. БорисоваКорректор А. Дзесова Редактор Т. Рыбааова Тотиисиос 1 ао 1511 1 ирж 551Ц И 11 П 11 Государствеиного комитета Совета Мииистрои СССР.Москва, )К.05, Рауиск 5 Во., д. 4 5 аква Зс)22 0(т". тГ(оГоа(5 иа КостасаскоГО ьиа. иадатсдьстВ, иод(Графии 1 ииа;:,(ой торГОВаи Смола вязкостью 165 спз при 30 С, содержащая звеньяСНз 3101,з, (СНз) дЯО в соотношении 84/16 и 6% бутоксигрупп 600 Раствор 20%-ный октоата цинка или5октоата холина в и-бутаноле 0,8 Толуол 700 При выходе из этой ванны листы нагревают в течение 5 лин при температуре 90 С, чтобы удалить растворитель, а затем 5 л 1 ик при 135 - 140 С. Затем листы накладывают друг на друга и прессуют под давлением 80 бар в течение 3 час при 170 С и прессе, Получают однородный слоистый материал толщиной 0,76 ц.11, обладающий следующими электрическими ха рактеристиками.Диэлектрическая прочность, измеренная в масле (нормальая), кв/лл 1 48после погружения в воду в течение 24 час 47 20Поперечное сопрот 1 вленце, (РХсл)нормальное 6 10 з после погружения в воду в течение 24 час 3 1014П р и м е р 4. Бумажную ленту Номекс 25 толщиной 0,18 л 1,и и шириной 200,ц(ц обрабатывают с двух сторон по п, А, используя те же соединения. Затем с одной стороны покрывают полиоргапооилоксаном, вулкацизующпмся в эластомер, включающим, г: 30а, (о-Бис- (триметилсилил) -диметплполисилоксан с вязкостью20000000 спз при 20 С 100 5102, обработанный октаметилциклотетрасилоксаном 28 1.(Тетраметилэтилецдиокси) -диметизсилан 3Метплциклогексап 24 Суспензия 50% -пой перекиси дихлора 2,4-бензоила в силиконовом 40масле После нанесения этого состава разбавительвььпариваОт, пропуская ленту через горизонталы 1 ую печь 10,цин при 85 С и 5 Гцик при 15100 С, Таким образом получают гомогенный,мягкий и клейкий слой толщиной 0,2 л 1 ль Обработанную ленту разрезают на квадраты200 Х 200 л(л 1, четыре 1 свадрата накладываютдруг па друга и прессуют в течение 1 час прп 50150 С под давле 1 шем 20 бар. Получают сло(истый материал толщиной в 1 л(,ц со следуощими электрическими характеристиками:Диэлектрическая прочность,измеренная в масле (нормальныеобразцы), кв/лл 45 после выдержки 24 час в воде прикохнатной температуре 40Поперечное сопротивление (нормальное, (ЙХсм) 5 104 после выдержки 24 час в воде прикомнатной температуре 2,10 4Полученная клейкая лента может являться полуфабрсикатом для иопользования в других изделиях. Ее клеящуюся поверхность защищают промежуточной прокладкой.П р и м е р 5. Используют ленту из бумаги Номекс толщиной 0,18 лл и шириной 200 ли 1, предварительно обработанную способом и соединениями, описанными в приъ 1 ере 1, п, А, ленту из слюдяной бумаги толщиной 0,02 л 1 и шириной 200 ц,ц. Эти ленты разматывают со скоростью 25 с,1/1 ин и погружают одновременно, по по отдельности в ванну, содержащую толуольпый раствор кремнийорганической смолы состава, описанного в примере 1, п, Б,Ленты пропитывают раствором, а затем благодаря системе валков плотно соединяют внутри ванны, по выходе пз которой они образуют единую ленту. Ленту пропускают через горизонтальную печь 5 Глин при 110 С и 5 лисн при 130 С.Полученный материал можно использовать в виде леты для изоляции электропроводов ;лп для получения слоистых материалов, диэлектрическая прочность материала, измеренная в масле 50 в/л.ц. 1. Способ получения материала для изготовления стойкой к высокой температуре изоляии путем оораоотки материала на основе полиампдных волокон, например полпамидной оумагп, кремц 1 шорганнческпм связующим с последующим отверждением, Отличающийся тем, что полпампдпую оумагу предварительно обрабатывают агентом цабухания и бифункциопальпыми арсаИпйоргаппческпхи соединениямп, обеспечивающими связь с полиамидной бумагой и св 5 зу 1 огц 1 тх.2. Способ по п. 1, Отличающийся тем, что агент пабухания используют в смеси с разбавптелем, пеакт 11 вць 1 м по Отношени 10 и полиам пдн ой бум а ге.3. Способ по п. 1, От.1 ичающ 11 йся тем, что Гент паоуханпя вводят в бифуцкцпональное крсмппйоргяпическос соединение.
