Формирователь импульсов привода балансового осциллятора электрочасов

Номер патента: 373694

Авторы: Брунс, Шпол

ZIP архив

Текст

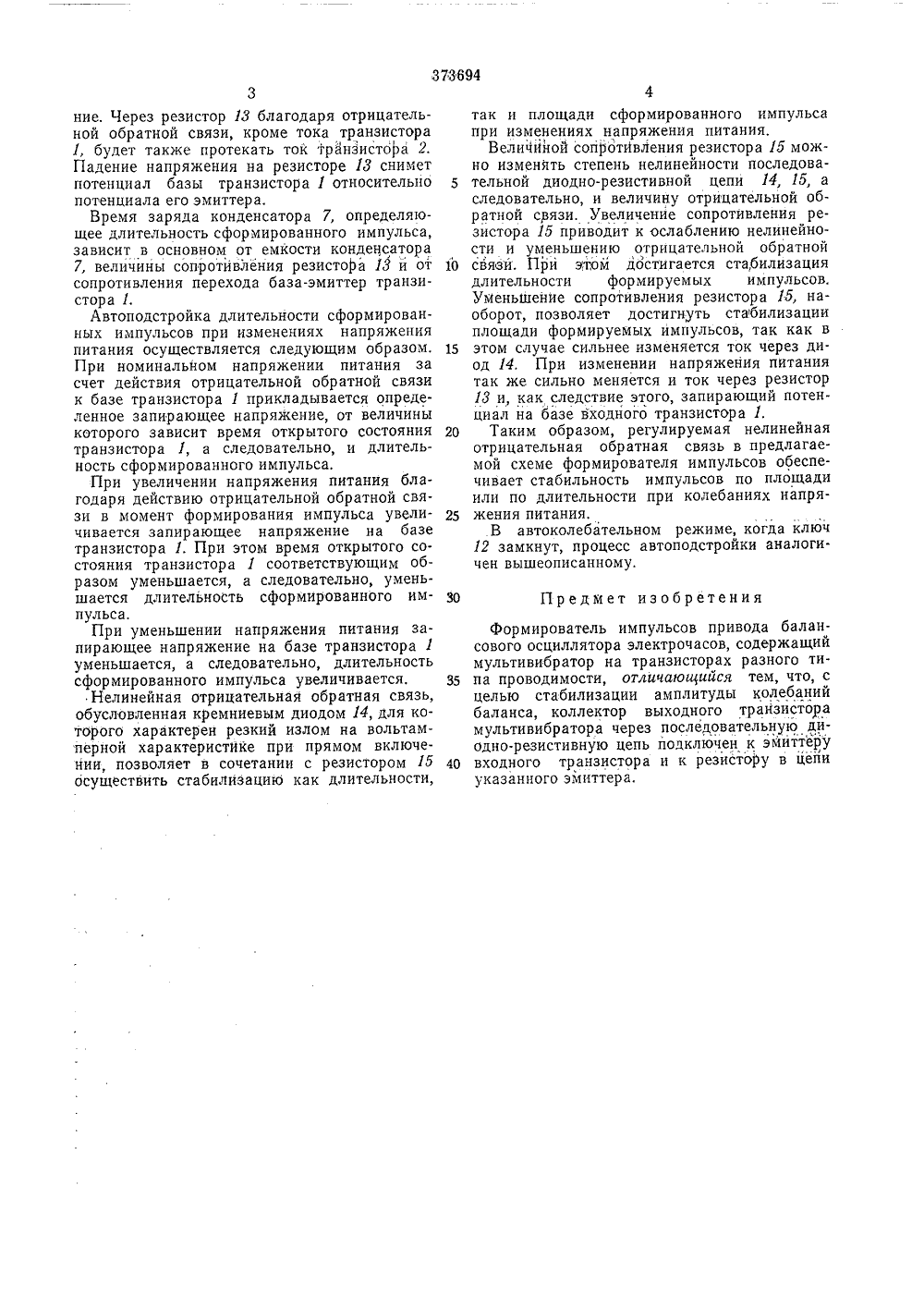

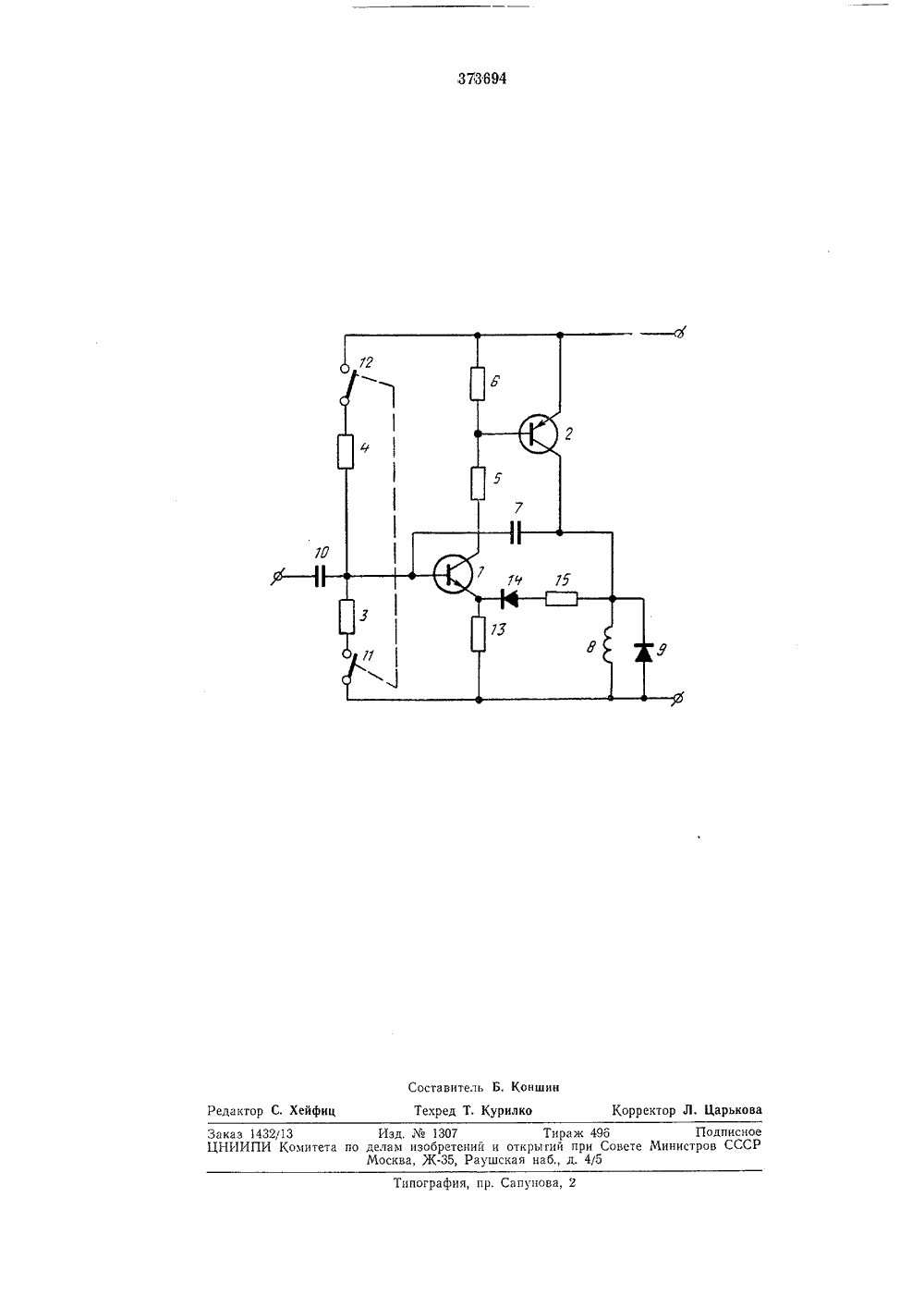

сОПИСАНИЕИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт, свидетельстваЗаявлено 28.Х 11,1971 (Эй 1730198/18-10) Кл, б 04 с 3100 присоединением заявки Комитет по делам изобретений и открыти при Совете Министров СССРнор итет К 681,116,1(088.8) бликовано 12.111.1973. Бюллетень1 Дата опубликования описания 18 Х.197 Авторыизобретен А, 111 полянски, М. Брун о-исследовательский институт часовой промышленности Заявитель РМИРОВАТЕЛЪ ИМПУЛЬСОВ ПРИВОДА БАЛАНСОВ ОСЦИЛЛЯТОРА ЗЛ ЕКТРОЧАСОВИзобретение относится к электронно-механическим приборам времени, в частности к формирователям импульсов привода исполнительных устройств (стрелочных механизмов).Известны формирователи импульсов привода балансового осциллятора электрочасов, содержащие мультивибратор на транзисторах разного типа проводимости и эмиттерный повторитель, в которых обеспечивается стабилизация длительности импульсов при изменениях напряжения питания.В этих формирователях стабилизации длительности импульсов достигается отрицательной обратной связью, реализуемой подключением эмиттеров входного транзистора мультивибратора и транзистора эмиттерного повторителя к общей нагрузке. Однако в таком формирователе стабилизация длительности импульсов эффективна лишь при значительных токах в нагрузке, что мешает его широкому использованию.Предлагаемый формирователь отличается от известных тем, что для стабилизации амплитуды колебании баланса коллектор выходного транзистора мультивибратора через последовательную диодно-резистивную цепь подключен к эмиттеру входного транзистора и к резистору в цепи указанного эмиттера,На чертеже приведена принципиальная схема описываемого формирователя, содержащего мультивибратор, состоящий из входного транзистора 1, выходного транзистора 2, разрядных резисторов 8, 4, резисторов б, б, служащих нагрузкой транзистора 1 зарядного конденсатора 7, нагрузки 8 выходного транзистора, диода 9 - демпфера, входного конденсатора 10 и двух ключей 11 и 12, обеспечивающих работу в ждущем или автоколебательном режиме мультивибратора, Отрицательная обратная связь, величина которой нелинейно меняется при колебаниях напряжения питания, достигается за счет включения в цепь эмиттера транзистора 1 резистора 18 и соединения коллектора транзистора 2 с эмиттером транзистора 1 через последовательную диод- но-резистивную цепочку 14, 15.В исходном состоянии (ждущий режим,ключ 11 замкнут) транзисторы 1, 2 закрыты, конденсатор 7 полностью разряжен, При подаче через конденсатор 10 короткого положительного импульса транзистор 1 открывается, заставляя открываться транзистор 2, Через открывшийся переход база-эмиттер транзистора 1, резистор 18 и открытый транзистор 2 начинает заряжаться конденсатор 7. Когда конденсатор зарядится до такого уровня, при котором переход база-эмиттер транзистора 1 запирается, цепь заряда разрывается, конденсатор 7 разряжается через резистор 8 и нагруз ку 8, и схема возвращается в исходное состоя 373694ние. Через резистор 13 благодаря отрицательной обратной связи, кроме тока транзистора 1, будет также протекать ток транзистора 2. Падение напряжения на резисторе 13 снимет потенциал базы транзистора 1 относительно потенциала его эмиттера.Время заряда конденсатора 7, определяющее длительность сформированного импульса, зависит в основном от емкости конденсатора 7, величины сопротивления резистора 13 и от сопротивления перехода база-эмиттер транзистора 1.Автоподстройка длительности сформированных импульсов при изменениях напряжения питания осуществляется следующим образом. При номинальном напряжении питания за счет действия отрицательной обратной связи к базе транзистора 1 прикладывается определенное запирающее напряжение, от величины которого зависит время открытого состояния транзистора 1, а следовательно, и длительность сформированного импульса.При увеличении напряжения питания благодаря действию отрицательной обратной связи в момент формирования импульса увеличивается запирающее напряжение на базе транзистора 1. При этом время открытого состояния транзистора 1 соответствующим образом уменьшается, а следовательно, уменьшается длительность сформированного импульса.При уменьшении напряжения питания запирающее напряжение на базе транзистора 1 уменьшается, а следовательно, длительность сформированного импульса увеличивается.Нелинейная отрицательная обратная связь, обусловленная кремниевым диодом 14, для которого характерен резкий излом на вольтамперной характеристйке при прямом включении, позволяет в сочетании с резистором 15 осуществить стабилизацию как длительности,так и площади сформированного импульса при изменениях напряжения питания,Величиной сопротивления резистора 15 можно изменять степень нелинейности последова тельной диодно-резистивной цепи 14, 15, аследовательно, и величину отрицательной обратной связи, Увеличение сопротивления резистора 15 приводит к ослаблению нелинейности и уменьшению отрицательной обратной 10 связи, При этом достигается стабилизациядлительности формируемых импульсов.Уменьшение сопротивления резистора 15, наоборот, позволяет достигнуть стабилизации площади формируемых импульсов, так как в 15 этом случае сильнее изменяется ток через диод 14, При изменении напряжения питания так же сильно меняется и ток через резистор 13 и, как следствие этого, запирающий потенциал на базе входного транзистора 1.20 Таким образом, регулируемая нелинейнаяотрицательная обратная связь в предлагаемой схеме формирователя импульсов обеспечивает стабильность импульсов по площади или по длительности при колебаниях напря жения питания..В автоколебательном режиме, когда ключ12 замкнут, процесс автоподстройки аналоги.чен вышеописанному. 30 Предмет изобретенияформирователь импульсов привода балансового осциллятора электрочасов, содержащий мультивибратор на транзисторах разного тиЗ 5 па проводимости, отличающийся тем, что, сцелью стабилизации амплитуды колебаний баланса, коллектор выходного транзистора мультивибратора через последовательную дйодно-резистивную цепь подключен к эмиттеру 40 входного транзистора и к резистору в цепиуказанного эмнттера.373694 Составитель Б. Коншин Техред Т. Курилко Редактор С. Хейфиц Корректор Л. Царькова Типография, пр, Сапунова, 2 Заказ 1432/13 Изд.1307 Тираж 496 Подписное ЦНИИПИ Комитета по делам изобретений и открыгий при Совете Министров СССР Москва, Ж, Раушская наб д. 4/5

Смотреть

Заявка

1730198

В. М. Брунс, В. А. Шпол нский Научно исследовательский институт часовой промышленности

МПК / Метки

МПК: G04C 3/04

Метки: балансового, импульсов, осциллятора, привода, формирователь, электрочасов

Опубликовано: 01.01.1973
