Формирователь импульсов

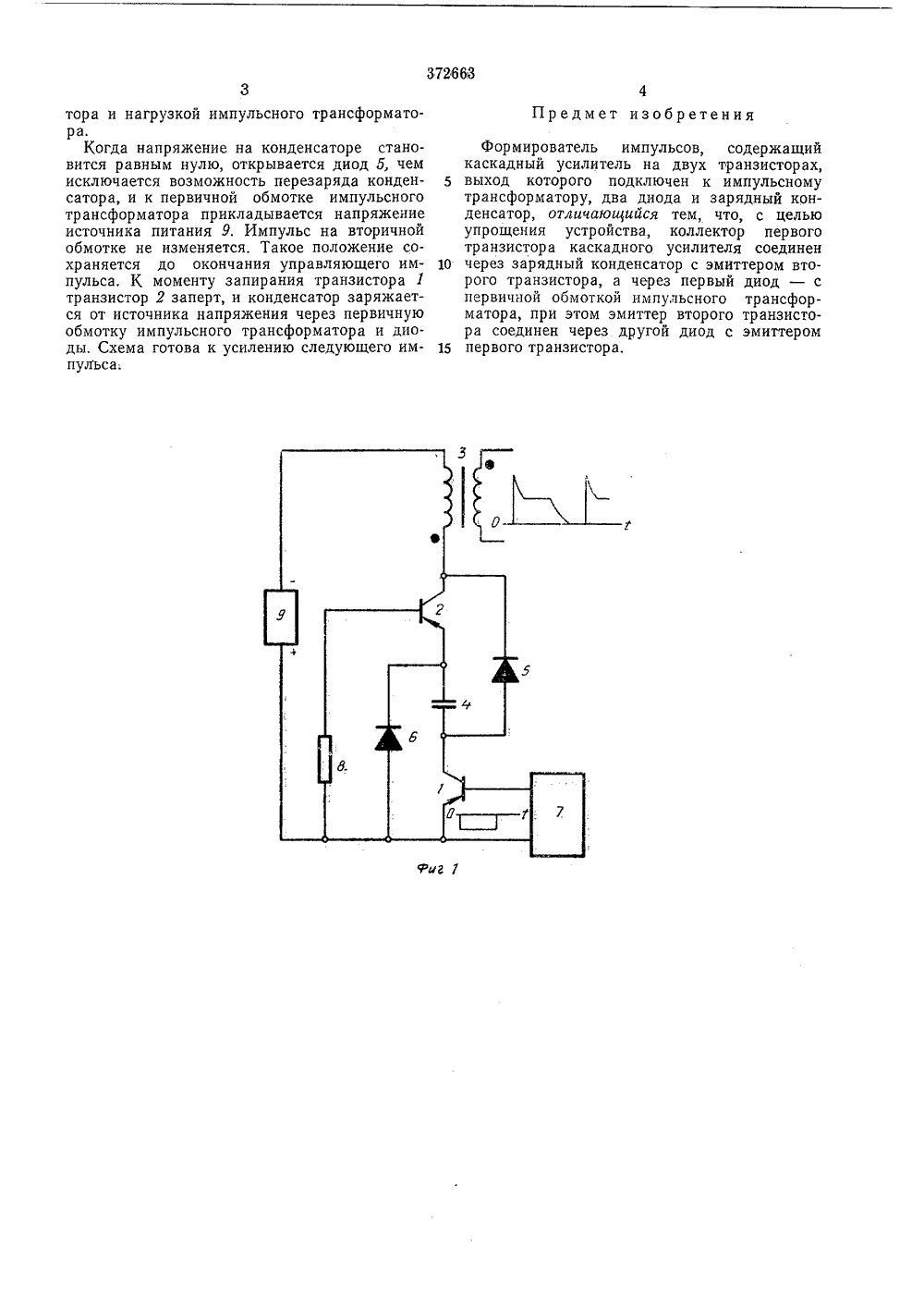

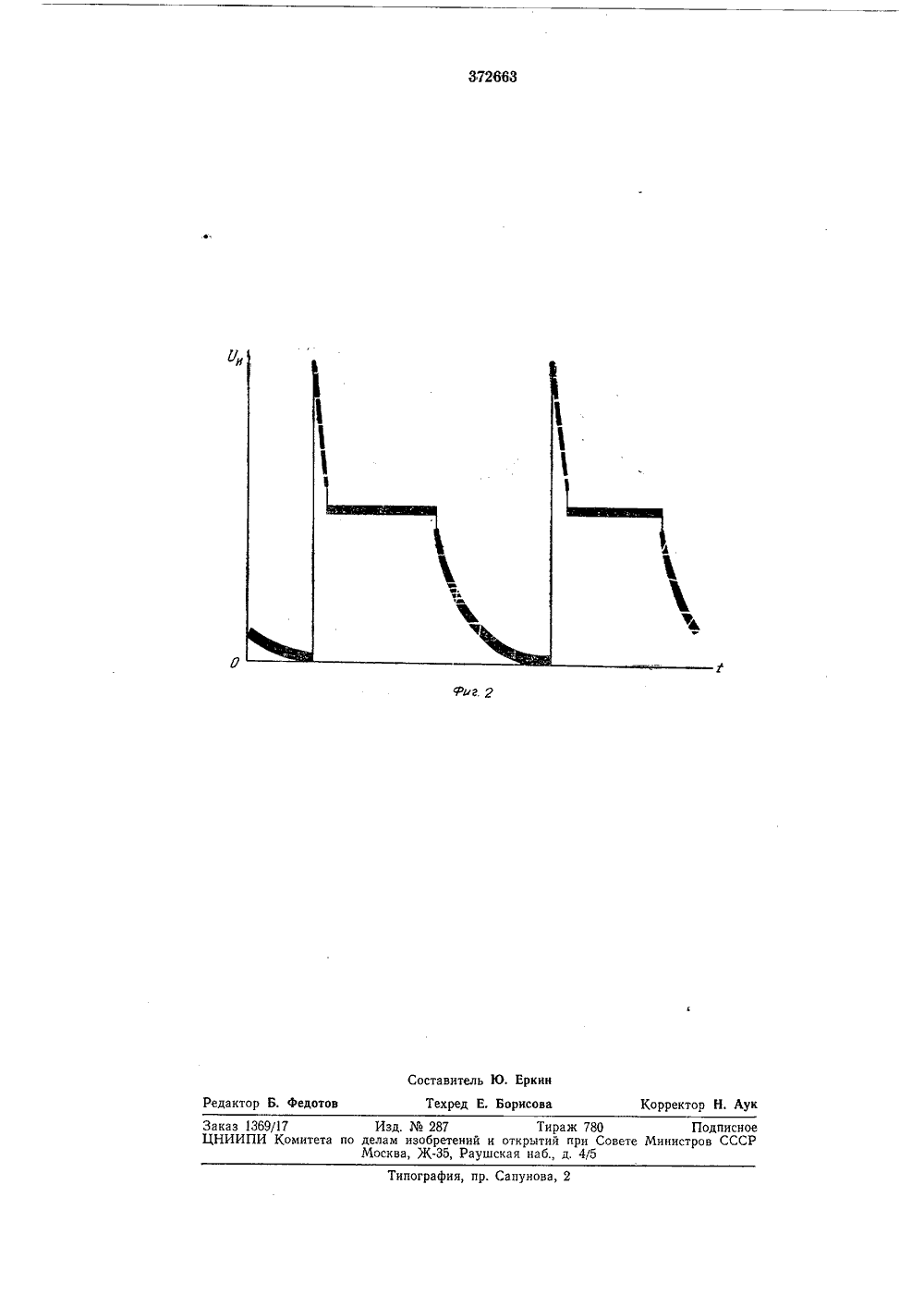

ОП И САН ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ372663 Сею Соеетоеив Социвлиотическив РеопублииЗависимое от авт, свидетельстваЗаявлено 29 Х.1971 ( 1660439/26-9) М, Кл. Н 031 с 5/04 с присоединением заявкиПриоритет йевтитэт ао белееобретений и открытори Совете МиниотраеСССР": УДК 621 Л 75,018.75убликовано 01.111.1973. Бюллетень13та опубликования описания 22 Х.1973 Авторизобретения Г. П. Шейна Белорусский политехнический институтаявител ФОРМИРОВАТЕЛ ПУЛЬСО Изобретение относится к радиотехнике. Устройство может быть использовано в системах управления тиристорами вентильных управляемых преобразователей, инверторов, а также другой аппаратуры, когда импульс должен иметь крутой фронт и увеличенную в начале процесса генерирования амплитуду,Известен формирователь импульсов, содержащий каскадный усилитель на двух транзисторах, выход которого подключен к импульсному трансформатору, два диода и зарядный конденсатор.Цель изобретения - упрощение схемы устройства.Предлагаемый формирователь импульсов отличается тем, что коллектор первого транзистора каскадного усилителя соединен через зарядный конденсатор с эмиттером второго транзистора, а через первый диод - с первичной обмоткой импульсного трансформатора; при этом эмиттер второго транзистора соединен через другой диод с эмиттером первого транзистора.На фиг, 1 изображена принципиальная электрическая схема предлагаемого формирователя импульсов; на фиг. 2 - осциллограмма импульсов на выходе формирователя,Формирователь импульсов содержит каскадный усилитель на транзисторах 1 и 2, выход которого нагружен на импульсный трансфор 2матор 3. Коллектор транзистора 1 через зарядный конденсатор 4 соединен с эмиттером транзистора 2, а через диод 5 - с первичной обмоткой импульсного трансформатора д.Эмиттер транзистора 2 через диод 6 соединен с эмиттером транзистора 1.При отсутствии управляющих импульсовтранзисторы закрыты, и конденсатор заряжается через первичную обмотку импульсного 10 трансформатора и диоды до напряжения питания. При подаче управляющего импульса от генератора 7 транзистор 1 открывается, диод б запирается напряжением конденсатора. По цепи эмиттер - база транзистора 2 - рези стор 8 течет ток под действием напряженияконденсатора, Транзистор 2 открывается, а диод 5 закрывается. В начале процесса генерирования импульса 20 источник напряжения 9 и заряженный конденсатор оказываются включенными последовательно, и к первичной обмотке импульсного трансформатора прикладывается суммарное напряжение источника питания 9 и конденса тора, в результате чего во второй обмоткетрансформатора индуцируется э.д.с, повышенной амплитуды.По мере разряда конденсатора напряжениеимпульса снижается. Продолжительность это го процесса определяется емкостью конденсатора и нагрузкой импульсного трансформатора,Когда напряжение на конденсаторе становится равным нулю, открывается диод 5, чем исключается возможность перезаряда конденсатора, и к первичной обмотке импульсного трансформатора прикладывается напряжение источника питания 9, Импульс на вторичной обмотке не изменяется. Такое положение сохраняется до окончания управляющего импульса, К моменту запирания транзистора 1 транзистор 2 заперт, и конденсатор заряжается от источника напряжения через первичную обмотку импульсного трансформатора и диоды. Схема готова к усилению следующего импульса. 372663 4 Предмет изобретенияФормирователь импульсов, содержащийкаскадный усилитель на двух транзисторах,5 выход которого подключен к импульсномутрансформатору, два диода и зарядный конденсатор, отличающийся тем, что, с цельюупрощения устройства, коллектор первоготранзистора каскадного усилителя соединен10 через зарядный конденсатор с эмиттером второго транзистора, а через первый диод - спервичной обмоткой импульсного трансформатора, при этом эмиттер второго транзистора соединен через другой диод с эмиттером15 первого транзистора,372663фиг гСоставитель Ю. Ерк Редактор Б. Федотов д Е. Борисоворректор Н. Аук аказ 136917 Изд.287 Тираж 780 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5пография, пр. Сапунова, 2
