Формирователь импульсов

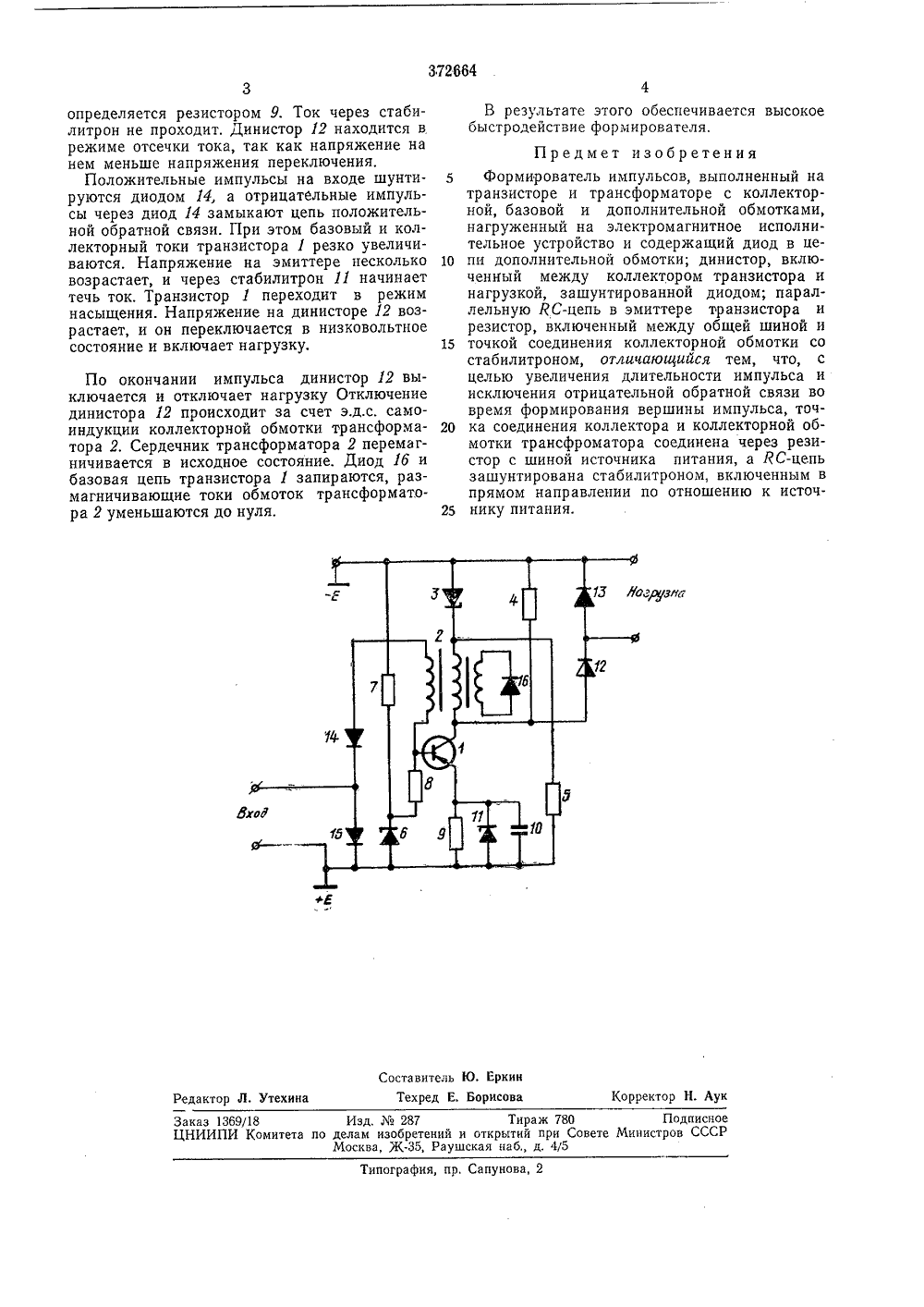

оьОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Соеэ Соеетскик Социалистическил Ресоублинависимое от авт. свидетельствааявлено 08 .1971 ( 16253441265/О М. Кл,заявкис присоединен Юоктитет ао делаю йзобретбйМ И открытий ори Сосете Мйнистрое СССРорите бликовано 011973. Бюллетень13 УДК 621,375.344(088 ния описания 22.Ч.197 Дата опублик второбретен А. А. фед Заявитель РМИРОВАТЕЛЬ ИМПУЛЬСОВ Цель изобре сти импульса ф рицательной об рования верши Для этого т коллекторной о непа через рез ния, а ЯС-цепьИзобретение относится к области импульсной и дискретной автоматики и систем управления и может быть использовано в качестве выходного каскада, нагрузкой которого является исполнительный электрический орган (двигатель, реле и др.).Известные формирователи импульсов, выполненные на транзисторе и трансформаторе с коллекторной, базовой и дополнительной обмотками, нагруженные на электромагнитные исполнительные устройства и содержащие диод в цепи дополнительной обмотки, динистор, включенный между коллектором транзистора и нагрузкой, зашунтированной диодом, параллельную ЯС-цепь в эмиттере транзистора и резистор, включенный между общей шиной и точкой соединения коллекторной обмотки со стабилитроном, обладают малой длительностью импульса, а также не исключают отрицательную обратную связь во время формирования вершины импульса. ения - увеличение длительноормирователя и исключение отратной связи во время формины импульса.очка соединения коллектора и бмотки трансформатора соедиистор с шиной источника питазашунтирована стабилитроном, включенным в прямом направлении по отношению к источнику питания.На чертеже изображена принципиальнаяэлектрическая схема формирователя,Формирователь содержит транзистор 1 итрансформатор 2. Стабилитрон 3 и резисторы 4 и 5 обеспечивают подмагничивание сердечника трансформатора 2, а стабилитрон б и резисторы 7 - 9 режим транзистора 1 по по стоянному току.В цепи эмиттера транзистора 1 параллельно резистору 9 включены конденсатор 10, образующий параллельную ЯС-цепь, и стабилитрон 11, включенный в прямом направлении.15 Нагрузка подключается между минусовойшиной питания и средней точкой последовательно включенных динистора 12 и диода 13.Анод динистора подключен к коллектору транзистора 1. Диод 13 шунтирует нагрузку.20 Источник сигнала подключается междуплюсовой шиной питания и средней точкой двух последовательно соединенных диодов 14 и 15. Анод диода 14 подключен к базовой обмотке трансформатора 2. Диод 1 б, включен ный пар аллельно дополнительной обмоткетрансформатора 2, увеличивает длительностьимпульса.Напряжение со стабилитрона б через резистор 8 подводится к базе транзистора 1, ко торый открывается. Ток через транзистор 1372664 гщяиа Составитель Ю. Еркин Техред Е. Борисова Редактор Л, Утехина Корректор Н. Аук Заказ 1369/18 Изд.287 Тираж 780 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб д. 4/5 Типография, пр. Сапунова, 2 определяется резистором 9. Ток через стабилитрон не проходит, Динистор 12 находится в режиме отсечки тока, так как напряжение на нем меньше напряжения переключения.Положительные импульсы на входе шунтируются диодом 14, а отрицательные импульсы через диод 14 замыкают цепь положительной обратной связи. При этом базовый и коллекторный токи транзистора 1 резко увеличиваются. Напряжение на эмиттере несколько возрастает, и через стабилитрон 11 начинает течь ток. Транзистор 1 переходит в режим насыщения. Напряжение на динисторе 12 возрастает, и он переключается в низковольтное состояние и включает нагрузку. По окончании импульса динистор 12 выключается и отключает нагрузку Отключение динистора 12 происходит за счет э,д.с, само- индукции коллекторной обмотки трансформатора 2, Сердечник трансформатора 2 перемагничивается в исходное состояние. Диод 1 б и базовая цепь транзистора 1 запираются, размагничивающие токи обмоток трансформатора 2 уменьшаются до нуля,В результате этого обеспечивается высокоебыстродействие формирователя.Предмет изобретения 5 Формирователь импульсов, выполненный натранзисторе и трансформаторе с коллекторной, базовой и дополнительной обмотками, нагруженный на электромагнитное исполнительное устройство и содержащий диод в це пи дополнительной обмотки; динистор, включенный между коллектором транзистора и нагрузкой, зашунтированной диодом; параллельную ЯС-цепь в эмиттере транзистора и резистор, включенный между общей шиной и 15 точкой соединения коллекторной обмотки состабилитр оном, отличающийся тем, что, с целью увеличения длительности импульса и исключения отрицательной обратной связи во время формирования вершины импульса, точ ка соединения коллектора и коллекторной обмотки трансфроматора соединена через резистор с шиной источника питания, а РС-цепь зашунтирована стабилитроном, включенным в прямом направлении по отношению к источ нику питания.
