Генератор импульсов

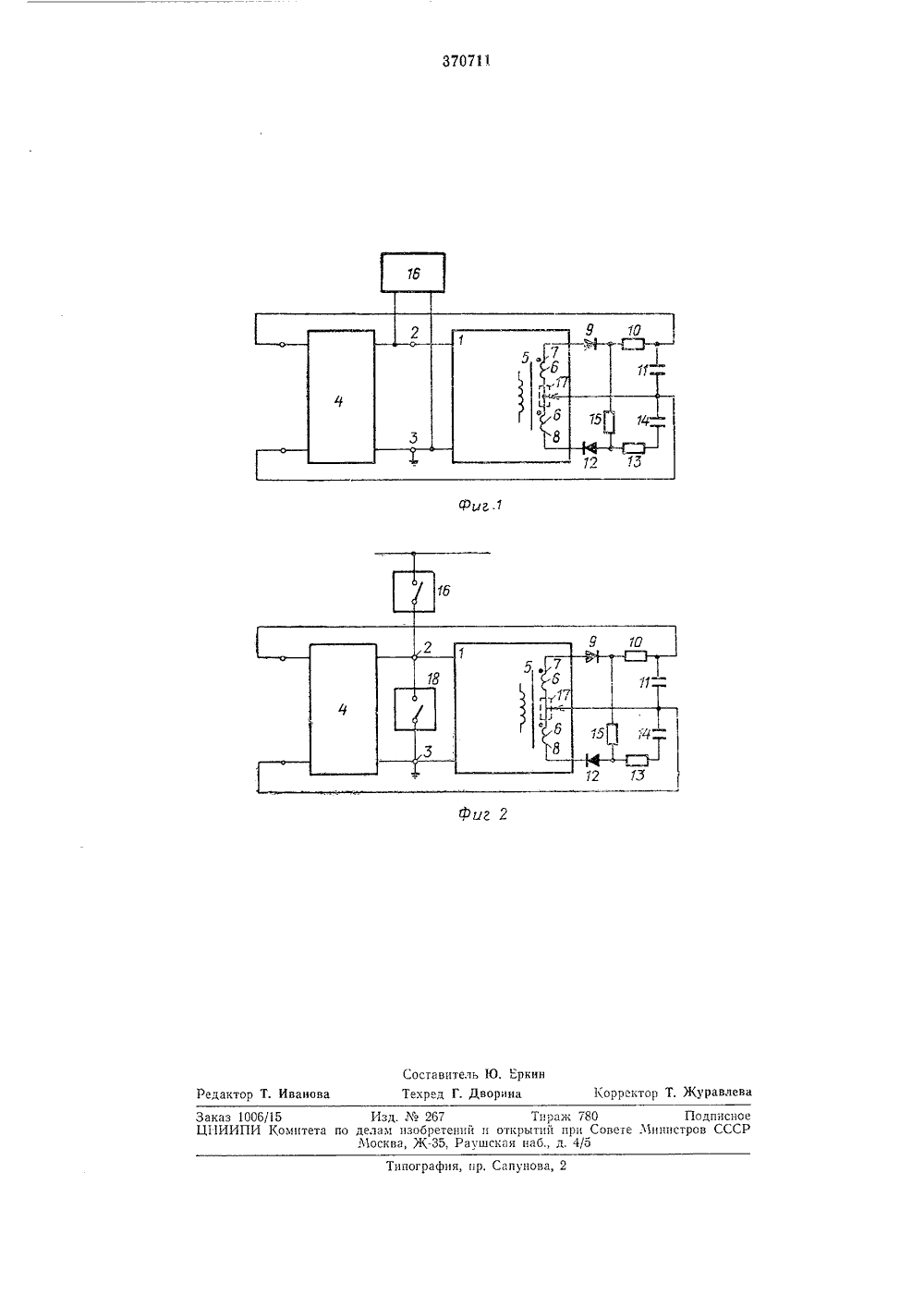

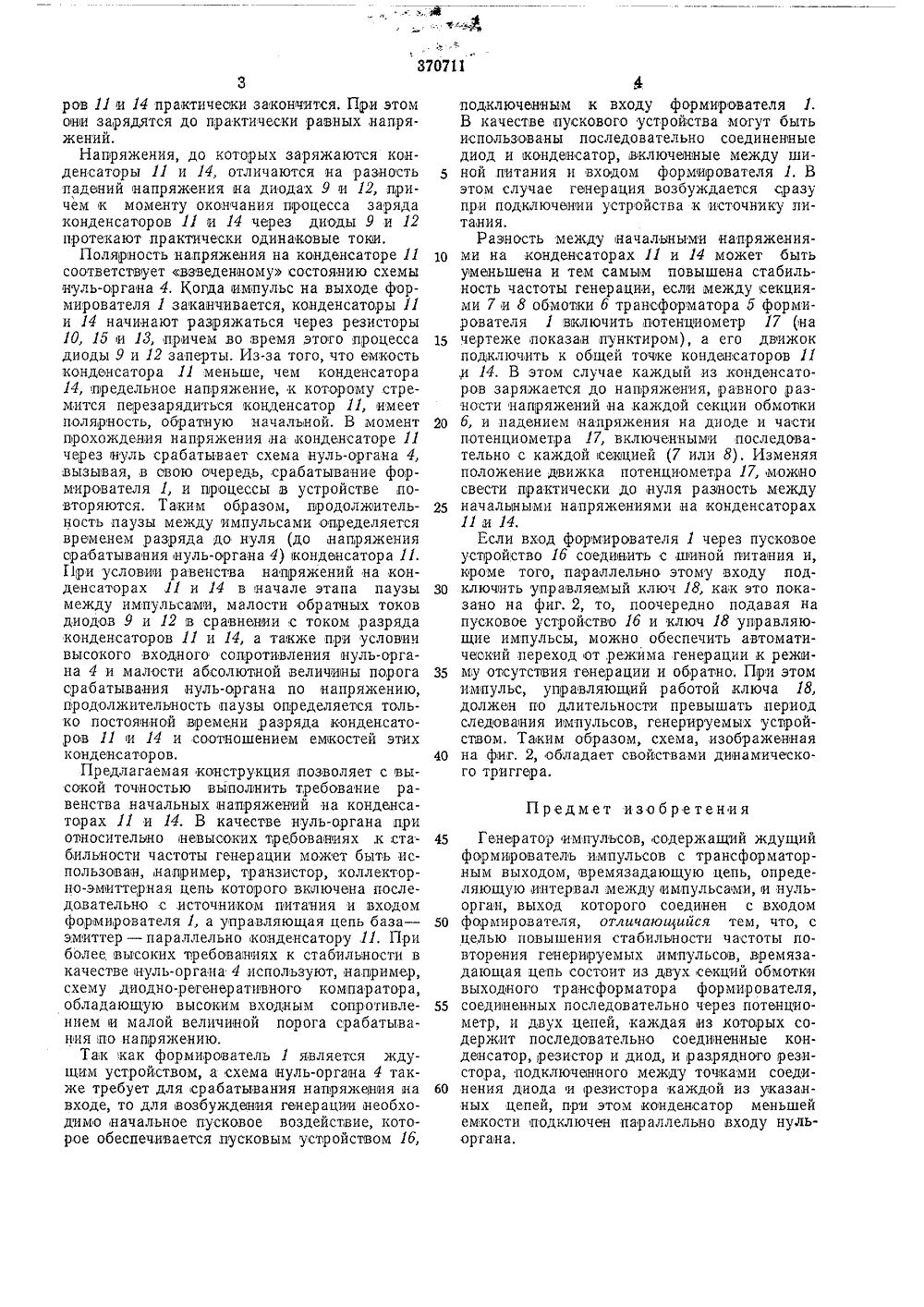

ЮМЕф У 1С ГНИ Е 370 УИ ОП ИИЗОВРЕТЕНИЯ Союз СоаетскихСоциалистическихРеспублик К АВТОРСКОМУ. СВИДЕТЕЛЬСТВ вт, свидетельства ависимо. Кл. Н 031 с Заявлено 15 Л.1971 (М 1626066/26с прнсоединением заявкиКомитет по деламобретений и атирытийри Совете МинистровСССР иоритет ликовано 15 ЛЛ 973. Бюллетень11 УДК 621.373.5(088,8 та опубликования описания 18.1 Ч.19 Авторизобретен и. А, Глебов Московский ордена Ленина энергетический инсти Заявите ЕНЕРАТОР ИМПУЛЪСО Изобретение может найти применение в автоматике, измерительной и вычислительной технике, в промышленной электронной аппаратуре уазличного отазначения.Известные генераторы импульсов, содержащие ждущий формирователь импульсов с трансформаторным выходом, времязадающую цепь, определяющую интервал между импульсами, и нуль-орган, выход которого соединен с входом формирователя, обладают низкой стабильностью частоты повторения генерируемых импульсов.Для повышения стабильности частоты повторения генерируемых импульсов генератора,в предлагаемом устройстве времязадающая цель состоит из двух секций обмотки выходного трансформатора формирователя, соединенных последовательно через потенциометр, и двух цепей, каждая из которых содержит последовательно соединенные конденсатор, резистор и диод, и разрядного резистора, подключенного между точками соединения диода и резисто 1 ра каждой из указанных цепей, прп этом конденсатор меньшей емкости подключен параллельно входу нуль-органа.На фиг. 1 изображена схема предлагаемого генератора; на фиг. 2 - его видоизмененная схема,Генератор импульсов содержит ждущий формирователь 1, входные зажимы 2 и 3 которого соединены с выходом нуль-органа 4.Трансформатор 5 формирователя 1 содержит двухсекционную обмотку б. Параллельно каждой секции 7 и 8 этой обмотки включены по следовательно соединенные диод, резистор иконденсатор (9, 1 О, 11 - параллельно секции 7 и 12, 13, 14 - параллельно секции 8). Точка соединения диода 9 и,резпстора 10 и точка соединения диода 12 и резистора 13 связаны 10 между собой через резистор 15. Из двух конденсаторов 11 и 14 один, например конденсатор 11, имеет меньшую емкость. Обкладки этого конденсатора подключены к входным зажимам схемы нуль-органа 4. К входу фор мирователя 1, кроме того, подключено пусковое устройство 16.Принцип действия устройства состоит вследующем.При срабатывании формирователя 1 им пульсов на секциях 7 и 8 обмотки 6 появляются одинаковые по амплитуде напряжения, что вызывает протекание тока заряда через конденсаторы 11 и 14. Длительность форми,руемого импульса и ее стабильность опреде ляются конструкцией формирователя 1. Еслисопротивление резисторов 10 и 13 выбраны так, чтобы постоянные времени заряда конденсаторов 11 и 14 в четыре - пять раз были меньше длительности формируемого импуль- ЗО са, то за вовремя импульса заряд конденсато45 50 55 60 3ров 11 и 14 практичес 1 ки закончится. При этом оии зарядятся до практически равных напряжений.Напряжения, до которых заряжаются конденсаторы 11 и 14, отличаются на разность падений напряжения ка диодах 9 и 12, причем к моменту окончания процесса заряда конденсаторов 11 и 14 через диоды 9 и 12 протекают практически одинаковые токи,Полярность напряжения на конденсаторе 11 соответствует взведенному состоянию схемы нуль-органа 4. Когда импульс на выходе формирователя 1 заканчивается, конденсаторы 11 и 14 начинают разряжаться через резисторы 10, 15 и 18, причем во время этого процесса диоды 9 и 12 заперты. Из-за того, что емкость конденсатора 11 меньше, чем конденсатора 14, предельное напряжение, к которому стремится перезарядиться конденсатор 11, имеет полярность, обратную начальной. В момент прохождения напряжения на конденсаторе 11 через нуль срабатывает схема нуль-органа 4, вызывая, в свою очередь, срабатывание формирователя 1, и процессы в устройстве повторяются. Таким образом, вродолжительность паузы между импульсами определяется временем разряда до нуля (до напряжения срабатывания нуль-органа 4) конденсатора 11. Цри условиями равенства напряжений на конденсаторах .11 и 14 в начале этапа паузы между импульсами, малости обратных токов диодов 9 и 12 в сравненви с током, разряда конденсаторов 11 и 14, а также при условии высокого входного сопротивления нуль-органа 4 и малости абсолютной величины порога срабатывания нуль-органа по напряжению, продолжительность паузы определяется только постояиной времени разряда конденсато,ров 11 и 14 и соотношением емкостей этих конденсаторов.Предлагаемая конструкция позволяет с высокой точностью выполнить требование равенства начальных напряжений на конденсаторах 11 и 14. В качестве нуль-органа при относительно невысоких требованиях к,стабильности частоты генерации может быть использован, например, транзистор, коллекторно-эмиттерная цепь которого включена последовательно с источником питания и входом формирователя 1, а управляющая цепь база - эмиттер - параллельно конденсатору 11, При более,высоких требованиях к стабильности в качестве нуль-органа 4 используют, например, схему диодно-регенератпвного компаратора, обладающую высоким входным сопротивлением и малой величиной порога срабатывания по напряжению.Так как формирователь 1 является ждущим устройством, а схема нуль-органа 4 также требует для срабатывания напряженая на входе, то для возбуждения генерации необходимо начальное пусковое воздействие, которое обеспечивается пусковым устройством 16,5 10 15 20 25 30 35 40 4подключенным к входу формирователя 1, В качестве пускового устройства могут быть использованы последовательно соединенные диод и конденсатор, включенные между шиной почитания и входом формирователя 1. В этом случае генерация возбуждается сразу при подключенни устройства к источнику питания.Разность между начальными напряжениями на конденсаторах 11 и 14 может быть у 1 меньшена и тем самым повышена стабильность частоты генерации, если между секциями 7 и 8 обмотки б трансформатора 5 формирователя 1 включить потенциометр 17 (на чертеже показан пунктиром), а его движок подключить к общей точечке конденсаторов 11 и 14. В этом случае каждый из конденсаторов заряжается до напряжения, равного разности напряжений на каждой секции обмотки б, и падением напряжения на диоде и части потенциометра 17, включенными последовательно с каждой секрецией (7 или 8). Изменяя положение движка потенциометра 17, можно свести практически до нуля разность между начальными напряжениями на конденсаторах 11 л 14.Если вход формирователя 1 через пусковое устройство 1 б соединить с шиной питания и, кроме того, параллельно этому входу подключить управляемый .ключ 18, как это показано на фиг. 2, то, поочередно подавая на пусковое устройство 16 и ключ 18 управляющие импульсы, можно обеспечить автоматический переход от,режима генерации к режяму отсутствия генерации и обратно. При этом импульс, управляющий работой ключа 18, должен по длительности превышать период следования импульсов, генерируемых устройством. Таким образом, схема, изображенная на фиг, 2, обладает свойствами динамического триггера,Предмет изобретения Генератор импульсов, содержащий ждущий формирователь импульсов с трансформаторным выходом, времязадающую цепь, определяющую интервал между импульсами, и нуль- орган, выход которого соединен с входом формирователя, отличающийся тем, что, с целью повышения стабильности частоты повторения генерируемых импульсов, времязадающая цепь состоит из двух секций обмотки выходного трансформатора формирователя, соединенных последовательно через потенциометр, и двух цепей, каждая из которых содержит последовательно соединенные конденсатор, резистор и диод, и разрядного резистора, подключенного между точками соединения диода и резистора каждой из указанных цепей, при этом конденсатор меньшей емкости подключен параллельно входу нульортана,Заказ 1006/15 Изд. Ло 267 Тираж 780 ПодписноеЦ 1.1 ИИПИ Комитета по делам изобретешш п открытий при Совете Министров СССРМосква, Ж, Раушская наб д. 4/5Типография, пр, Сапунова, 2
