Информационно-логическая система автоматического измерения и учета

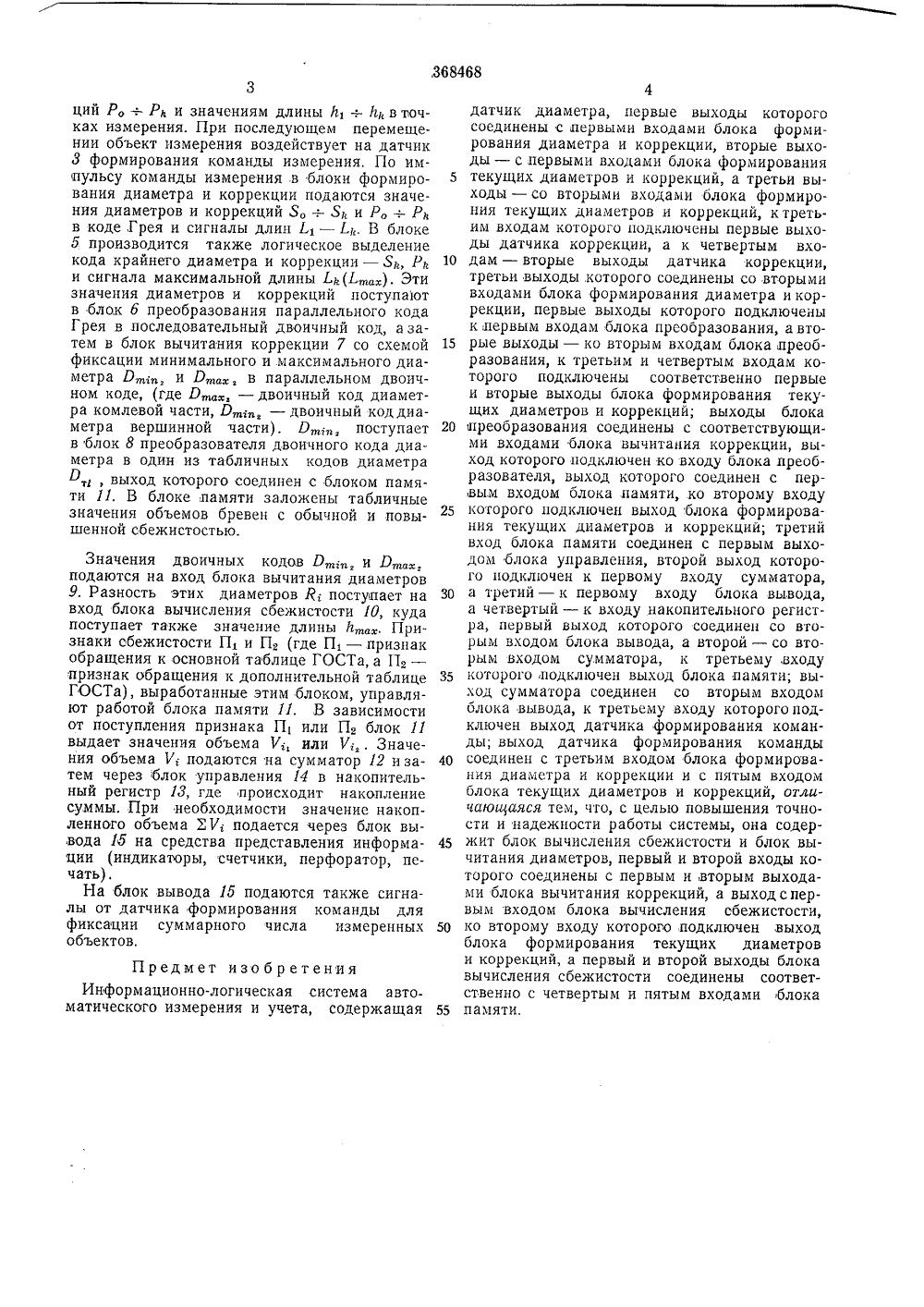

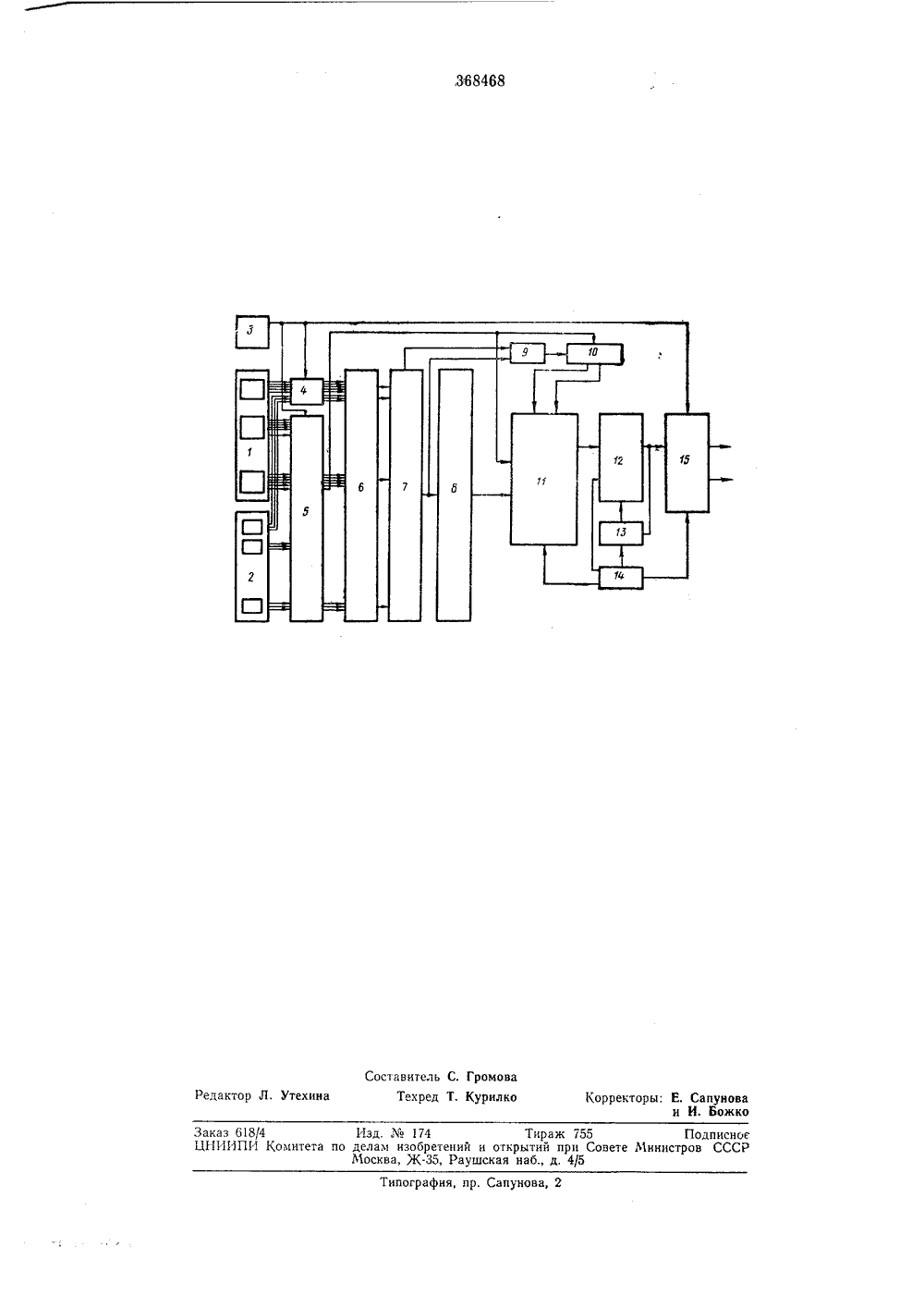

Союз Соеетских Социалистических Республик.1968 (Ле 128790 И 8 Заявлено 1. Кл 01 Ь 7 с присоединением заявкиПриоритет Комитет по делом зобретений и открытий при Сосете Министрое СССРДК 626.179,16 (088.8 Опубликовано 26.1.1973, Б:Оллетепь9 Дата опубликования описания 22.111.197 вторызобретениаявитель Г. А. Жодзишский и М, В. Кричевский Ленинградский институт текстильной и легкой промышленнос им. С. М. КироваИНФОРМАЦИОННО-ЛОГИЧЕСКАЯ СИСТЕМА АВТОМАТИЧЕСКОГО ИЗМЕРЕНИЯ И УЧЕТА 1 И оИзвестны устройства, содержащие измерительный механизм с датчиком длины, состоящим из ряда конечных выключателей или содержащим стабильное реле времени, датчиком диаметра и электрический счетно-решающий блок.Известное устройство обладает значительными погрешностями и недостаточно надежно в эксплуатации.Предложенная система отличается тем, что, с целью, повышения точности и надежности системы, она содержит блок вычисления сбежистости и блок вычитания диаметров, первый и второй входы которого, соединены спервым и вторым выходами блока вычитания коррекций, а выход - с первым входом блока вычисления сбежистости, ко второму входу которого подключен выход блока формирования текущих диаметров и коррекций. Первый и второй выходы блока вычисления сбежистости соединены соответственно с четвертым и пятым входами блока памяти.Это позволяет повысить надежность устройства и устранить погрешности, возникающие при измерении параметров движущихся круглых лесоматериалов из-за наличия кривизны и сучковатости, а также из-за визуального определения сбежистости.В данной системе операции по выделению мо дера Отать, (где Оттпг значение минимального диаметра в двоичном коде, с учетом кривизны и сучковатости) И ДЛИНЫ Йтах, ВЫПОЛНЯЕМЫЕ В ИЗМЕРИТЕЛЬНОМ устройстве, а также операции по выбору соот ВЕТСТВуЮЩЕГО ЭТОЙ 1 ОМОИНацнп г.гггпгг, И Ьтахобъема в зависимости от признакаЙагахг РтИг0,01, т. е. от сбежистости бревггтахна, выполняемые в вычислительном устройстве, полностью автоматизированы.Блок-схема информационно-логической системы автоматического измерения и учета представлена на чертеже.Предлагаемая система содержит датчик диаметра 1, датчик коррекции 2, датчик 3 формирования команды, блок формирования диаметра и коррекции 4, блок формирования текущих диаметров и коррекций б, блок преобразования б, блок вычитания коррекции 7, блок преобразователя 8, блок вычитания диаметров 9, блок вычисления сбежимости 10, блок памяти 11, сумматор 12, накопительнь" регистр И, блок управления И и блок выв да 15.25 Система работает следующим образом.При измерении объекта в датчиках дискис кодовыми масхамн в коде Грея остаются зафиксированными в положениях, соответст вующих значениям диаметров Я, - :Лд, коррекций Р, - : Р и значениям длины 61 - : й вточках измерения. При последующем перемещении объект измерения воздействует на датчик 8 формирования команды измерения. По импульсу команды измерения в блоки формирования диаметра и коррекции подаются значения диаметров и коррекций 5, в : 5, и Р, в : Р в коде, Грея и сигналы длин 1. - 1. В блоке б производится также логическое выделение кода крайнего диаметра и коррекции - 5 ь Р и сигнала максимальной длины Ь(1,тах), Эти значения диаметров и коррекций поступают в блок б преобразования параллельного кода Грея в последовательный двоичный код, а затем в блок вычитания коррекции 7 со схемой фиксации минимального и максимального диаМЕтра Рт 1 ии Ртах, В ПараЛЛЕЛЬНОМ ДВОИЧ- ном коде, (где Р , - двоичный код диаметра комлевой части, Рт;, - двоичный коддиаметра вершинной части). Р,;, поступает в блок 8 преобразователя двоичного кода диаметра в один из табличных кодов диаметра Р, выход которого соединен с блоком памяти 11. В блоке памяти заложены табличные значения объемов бревен с обычной и повышенной сбежистостью. Значения двоичных КОДОВ Ртыи Ртах подаются на вход блока вычитания диаметров 9. Разность этих диаметров Я; поступает на вход блока вычисления сбежистости 10, куда поступает также значение длины йта . Признаки сбежистости П, и П, (где П 1 - признак обращения к основной таблице ГОСТа, а П 2 - признак обращения к дополнительной таблице ГОСТа), выработанные этим блоком, управляют работой блока памяти 11. В зависимости от поступления признака П, или П 2 блок 11 выдает значения объема Р;или ;,. Значения объема Р; подаются на сумматор 12 изатем через блок управления 14 в накопительный регистр 13, где происходит накопление суммы, При необходимости значение накопленного объема ХУ; подается через блок вывода 1 Б на средства представления информации (индикатюры, счетчики, перфоратор, печать).На блок вывода 15 подаются также сигналы от датчика формирования команды для фиксации суммарного числа измеренных объектов. Предмет изобретенияИнформационно-логическая система автоматического измерения и учета, содержащая 5 10 15 20 25 30 35 40 45 50 55 датчик диаметра, первые выходы которого соединены с первыми входами блока формирования диаметра и коррекции, вторые выходы - с,первыми входами блока формирования текущих диаметров и коррекций, а третьи выходы - со вторыми входами блока формирония текущих диаметров и коррекций, к третьим входам которого подключены первые выходы датчика коррекции, а к четвертым входам - вторые выходы датчика коррекции, третьи выходы которого соединены со вторыми входами блока формирования диаметра и коррекции, первые выходы которого подключены к первым входам блока преобразования, а вторые выходы - ко вторым входам блока преобразования, к третьим и четвертым входам которого подключены соответственно первые и вторые выходы блока формирования текущих диаметров и коррекций; выходы блока преобразования соединены с соответствующими входами блока вычитания коррекции, выход которого подключен ко входу блока преобразователя, выход которого соединен с первым входом блока памяти, ко второму входу которого подключен выход блока формирования текущих диаметров и коррекций; третий вход блока памяти соединен с первым выходом блока управления, второй выход которого подключен к первому входу сумматора, а третий - к первому входу блока вывода, а четвертый - к входу накопительного регистра, первый выход которого соединен со вторым входом блока вывода, а второй - со вторым входом сумматора, к третьему, входу которого подключен выход блока памяти; выход сумматора соединен со вторым входом блока вывода, к третьему входу которогоподключен выход датчика формирования команды; выход датчика формирования команды соединен с третьим входом блока формирования диаметра и коррекции и с пятым входом блока текущих диаметров и коррекций, отличающаяся тем, что, с целью повышения точности и надежности работы системы, она содержит блок вычисления сбежистости и блок вычитания диаметров, первый и второй входы которого соединены с первым и,вторым выходами блока вычитания коррекций, а выход спервым входом блока вычисления сбежистости, ко второму входу которого подключен, выход блока формирования текущих диаметров и коррекций, а первый и второй выходы блока вычисления сбежистости соединены соответственно с четвертым и пятым входами блока памяти,,368468 Редактор Л. Утехи Заказ 618/4 Изд. Мц 174 Тираж 755 ПодписноЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж.35, Раушская наб д. 4/5 Типография, пр. Сапунова, 2 Составитель С. Громо Техред Т. Курил Корректоры: Е. Сапуно и И,Бож
