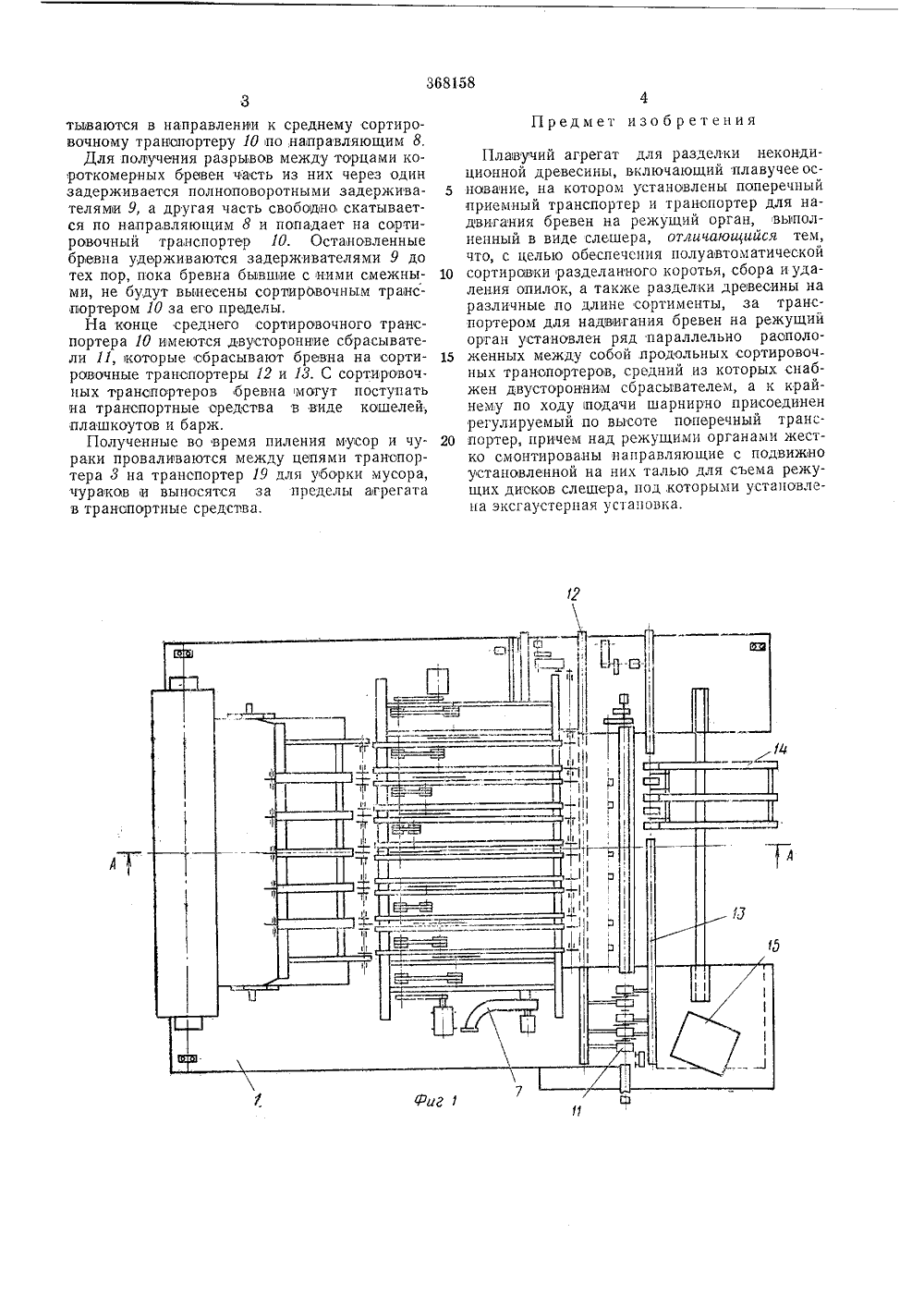

ОПИСАН ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советскиз Социалистическиз Республикт1 ависимое от авт. с тельства Ъо явлено 25.И.1971присоединением за16765 29-3 В 65 д 69263 Ь 35/44 ки,1,Го иоритет Комитетобретении дел тк ытии ликовано 26197 Бюллетень ЛЪ УДК 634,0,378.7(088,8) и Совете Министров СССРппсанпя 22.111.1973 ата опуолнковани Авторыизобретени А, П. Д, Н. ЛА, Богатырев, Л. Г. Еговцев, Л, Ф. Зотин,И. Титов, Ж, С. Фирсов и В, К. Черемных анов,ан, Н научно-исследовательский и конструкторскский институт водного лесотранспорта лжско тявитель Камски нологи ЛАВУЧИЙ АГРЕГАТ ДЛЯ РАЗДЕЛКИ НЕКОНДИЦИОННОЙ ДРЕВЕСИНЫПре осно жет б очных азнач ложенный плавучий вном к лесной пром тть использован на рейдах и других пре ен для разделки кру сортировки полученн ентов. агрегат относится тшленности и мо- ортировочно-сплодприятиях и предлой древесины на ых короткомерных е сорти Известен агрегат для разделки круглой древесины, включающий плавучее основание, на котором установлены поперечный транспор. тер и транспортер для надвигания бревен на режущий орган, выполненный в виде слешера, который не обеспечивает большой производительности.Целью изобретения является обеспечение полуавтоматической сортировки разделанного коротья, сбора и удаления опилок, а также разделки древесины на различные по длине сортименты.Для этого за транспортером для надвигания бревен на режущий орган установлен ряд параллельно расположенных между собой продольных сортировочных транспортеров, средний из которых снабжен двусторонним сбрасывателем, а к крайнему по ходу подачи шарнирно присоединен регулируемый по высоте поперечный транспортер, причем над режущим органом жестко смонтированы направляющие с подвижно установленной на них талью для съема режущих дисков слешера, под которыми установлена эксгаустерная установка. г. 1 изображен предложенный агреане; на фиг. 2 - разрез по А - А на гат, в плфиг. 1.11 редложенный агрегат состоит из следующих основных узлов; плавучего основания 1, поперечного приемного транспортера 2, транспортера 8 для надвигания бревен, режущего органа в виде слешсра 4, направляющих 5 для тали, тали 6, эксгаутсрной установки 7, направляющих 8, полноповоротных задерживателей 9, среднего сортировочного транспор тера 10, двусторонних сорасывателей 11,сортировочных транспортеров 12, 13, поперечного транспортера 14, кабины 15 управления, устройства 16 для подъема, отсекателя 17, тента 18 и транспортера 19 для уборки мусора 20 и чураков.Агрегат работает следующим образом.Рабочие, находящиеся на переходном моступлавучего основания 1, после включения агрегата в работу баграми насаживают бревна 25 на крючья цепи приемной части транспортсра2 пз пропущенной отсекателем 17 поперечной щети. С транспортера 2 бревна передаются на транспортер 8, которым надвигаются на вращающиеся диски пил. Получение в резуль тате распиловки короткомерные бревна скатььваются в направлении к среднему сортировочному транспортеру 10 по направляющим 8.Для получения разрывов между торцами короткомерных бревен часть из них через один задерживается полноповоротными задерживателями 9, а другая часть свободно скатывается по направляющим 8 и попадает на сортировочный транспортер 10. Остановленные бревна удерживаются задерживателями 9 до тех пор, пока бревна бывшие с ними смежными, не будут вынесены сортировочным транспортером 10 за его пределы,На конце среднего сортировочного транспортера 10 имеются двусторонние сбрасыватели 11, которые сбрасывают бревна на сортировочные транспортеры 12 и 13. С сортировоч. ных транспортеров бревна могут поступать на транспортные средства в виде кошелей; плашкоутов и барж.Полученные во время пиления мусор и чураки проваливаются между цепями транспортера 3 на транспортер 19 для уборки мусора, чуранов и выносятся за пределы агрегата в транспортные средства. Предмет изобретенияПлавучий агрегат для разделки некондиционной древесины, включающий плавучее ос поварне, на котором установлены поперечныйприемный транспортер и транспортер для надвигания бревен на режущий орган, выполненный в виде слешера, отличающийся тем, что, с целью обеспечения полуавтоматической 10 сортировки разделанного коротья, сбора иудаления опилок, а также разделки древесины на различные ло длине сортименты, за транспортером для надвигания бревен на режущий ортан установлен ряд параллельно располо женных между собой продольных сортировоч.ных транопортеров, средний из которых снабжен двусторонним сбрасывателем, а к крайнему по ходу подачи шарнирно присоединен регулируемый по высоте поперечный транс портер, причем над режущими органами жестко смонтированы направляющие с подвижно установленной на них талью для съема режущих дисков слешера, под,которыми установлена эксгаустерная установка.368158д АФиг г7Составитель Т. КрюковаРедактор И. Квачадзе Техред А. Камышникова Корректоры: Е. Сапуноваи Л. ЧуркинаЗаказ 541/12 Изд.165 Тираж 780 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
