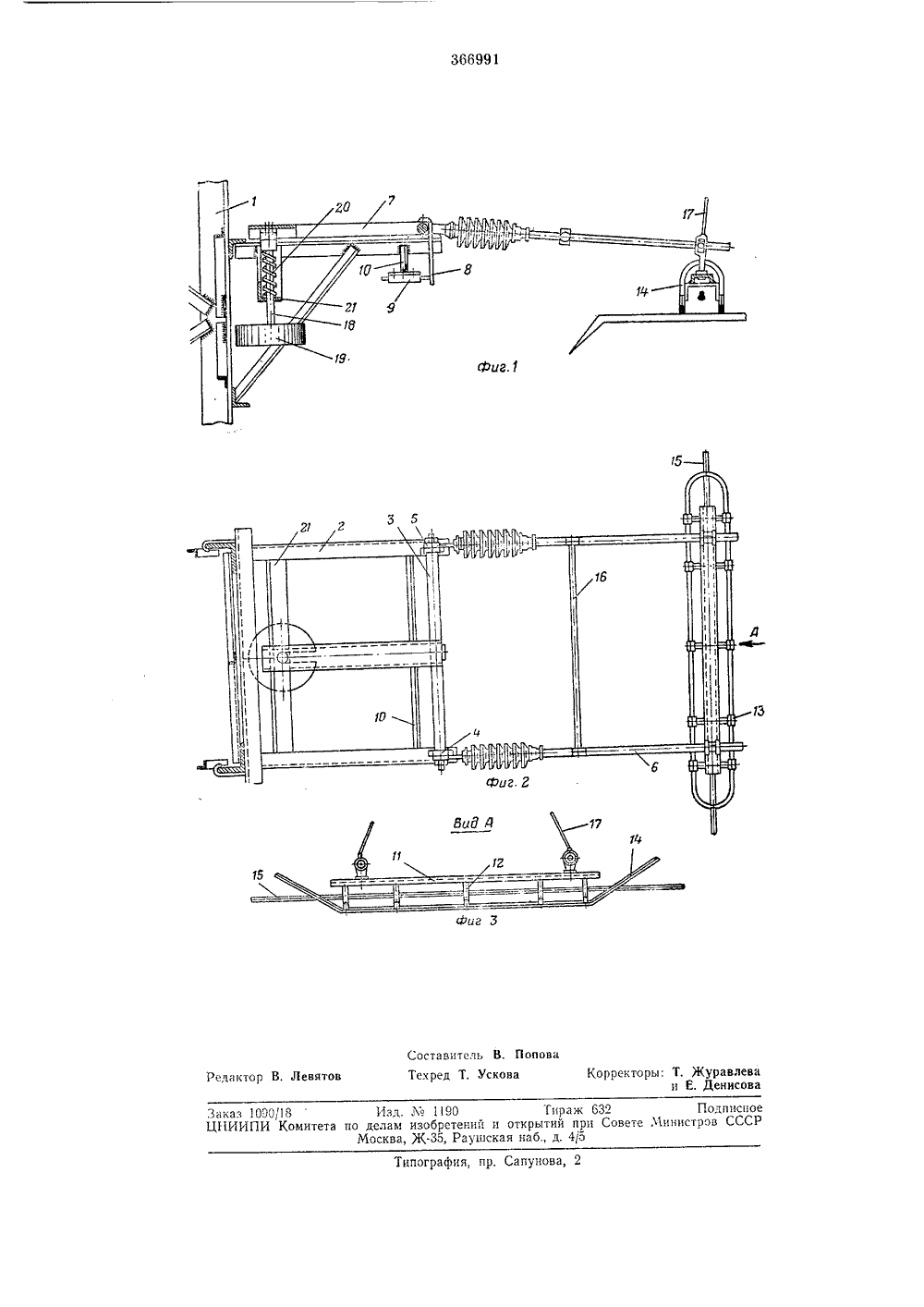

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 366991 Союз Советскик Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ авт, свидетельствавпсимое аявлено 28.Ч 111.1970.( 1476622 01 3 митет по делам аобретении ткрыти Опубликовано 23.1.1973. Бюллетень8 Дата опубликования описания 2.1 Ч.1973 ДК 621,336.23(08 при Совете Мини Авторыизобретения П. Фигурнов, В, И федоров, Е. С. ЧА, А. Штыков институт инжен конструкторское Ростовский-на-Дон анспорта и Проекты электрифиявител ации и энергетического хозяиства РЕНИЯ ДАВЛЕНИЯ ПАНТОГРАФАИИЖТ-ПКБЦЭ МПС УСТРОЙСТВ ЛЯ ИЗМ ИСТЕМЬ тактной сети. Между кронштейном и рамой установлены измерительная пружина и датчик величины перемещений. Часть, находящаяся под напряжением, имеет контактный полоз, механически не связанный с контактным проводом.На фиг. 1 показано устройство, продольный разрез; на фиг. 2 - то же, вид сверху; на фиг. 3 - вид по стрелке А на фиг. 2.На опоре контактной сети 1 крепится сварнои кронштейн 2, на котором укреплен круглый стальной вал 3 при помощи шарпкоподшипннков 4. К концам вала прп помощи фасонных шайо 5 и гаек через изоляторы жестко крепятся простые фиксаторы б. Фасонпые шайбы присоединяются к валу при помощи шпонок.К середине вала в противоположную сторону от фиксаторов приварена консоль 7 пз швеллера. В этом же месте перпендикулярно консоли к валу приварена стальная пластинка 8, которая упирается в шток датчика перемещений 9, укрепленного на уголке 10, приваренном к кронштейну 2, К концам фиксаторов б крепится контактный полоз, состоящий из швеллера 11, к которому прп помощи стальных пластин 12, выгнутых П-образно, и струновых зажимов 1 З крепится отрезок контакт. ного провода 14, имеющий в плане овальную форму, а в поперечном разрезе - полукруглую. с присоединением заявкиПриоритет Изобретение относится к устройствам для измерения давления пантографа электроподвижного состава на контактный провод и предназначено для использования на железных дорогах. 5Известны устройства для измерения давления пантографов на контактный провод, содержащие датчики давления, измерительные пружины, измерительный контактный полоз, закрепленные на кронштейне и раме. 10Недостатком всех самопишущих динамометров является то, что снятие статических характеристик производится вручную при неподвижном электроподвижном составе.Известные устройства позволяют измерять 15 давление на полозе пантографа при движении электроподвижного состава, однако этим устройством необходимо оборудовать каждый пантограф.Целью изобретения является обеспечение 20 точности, надежности и автоматизации измерения давления при движении электроподвижного состава под током по деповским путям или путям пункта технического осмотра, где скорости не превышают 5 - 10 к,к(час. 25Для этого в предлагаемом устройстве применена уравновешенная рама фиксаторного типа, разделенная изоляторами на две части. Часть, не находящаяся под напряжением шарнирно закреплена на кронштейне опоры кон иышев, П. М. ГусятинЩ 11 л ов железнодорожного ф 4 " юро главного управленияУстройство устанавливается на опору контактной сети таким образом, чтобы рабочийконтактный провод 15 находчлся внутри этого полукруга на 80 - 100 .яя выше нижнейграни контактного полоза и не имел с полозом механической связи,Для придания жесткости фиксаторы 6 стягиваются между собой отрезком трубы 16. Фиксаторы б, контактный полоз, вал 3 и консоль 7образуют раму, которая поддерживается врабочем положении двумя звеньевыми струнами 17, крепящимися к отливу одинарногоседла, не показанного на чертеЖе,Для того, чтобы уравновесить раму, на конец консоли 7 при помощи штанги 18 подвешивается груз 19. Кроме того, на штангу 18надевается измерительная пружина 20, упирающаяся одним концом в консоль 7, а другим в уголок 21, который приварен к кронштейну 2, Сквозь уголок 21 свободно проходитштанга 18, предохраняясь тем самым от раскачивания.,Описанное устройство работает следуюшимобразом,При заходе пантографа на устройство, контактный полоз под действием давления токоприемника поднимается на 50 - 70 ,нл. Приэтом сжимается пружина 20 и препятствуетдальнейшему подъему. Вал 2 поворачивается,и вместе с ним на некоторый угол поворачивается пластинка 8, которая воздействует на датчик перемещений.Таким обравом, угол поворота пластинки 8, 5 пропорционален величине подъема контактного полоза и, следовательно, величине давления пантографа на контактный полоз (или контактный провод, что то же самое). Сигнал от датчика перемещений поступает на регисг рирующий прибор, который и фиксирует величину давления. При сходе пантографа с устройства все возвращается в исходное положение. 15 Предмет изобретенияУстройство для измерения давления пантографа, содержащее датчики давления, измерительные пружины, измерительный контактный 20 полоз, закрепленные на кронштейне и раме,отличающееся тем, что, с целью повышения точности измерений при заданной высоте полоза и упрощения устройства, рама шарнирно закреплена на кронштейне, выполнена урав новешснной и разделена изоляторами на двечасти, на одной из которых, находящейся под напряжением, закреплен измерительный контактный полоз, а на другой, заземленной, - измерительная пружина и датчик давления.366991 иг Составитель В. Попедактор В, Левятов Техред Т. Ускова Изд. М 1190 Гпраж 632 Подпцс елам изобретений и открытий при Совете Министров ССС осква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунов аказ 1000/18НИИПИ Комите екторы: Т. Журавлева и Е. Денисова
