Устройство для решения задачи упорядочения технологических операций
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

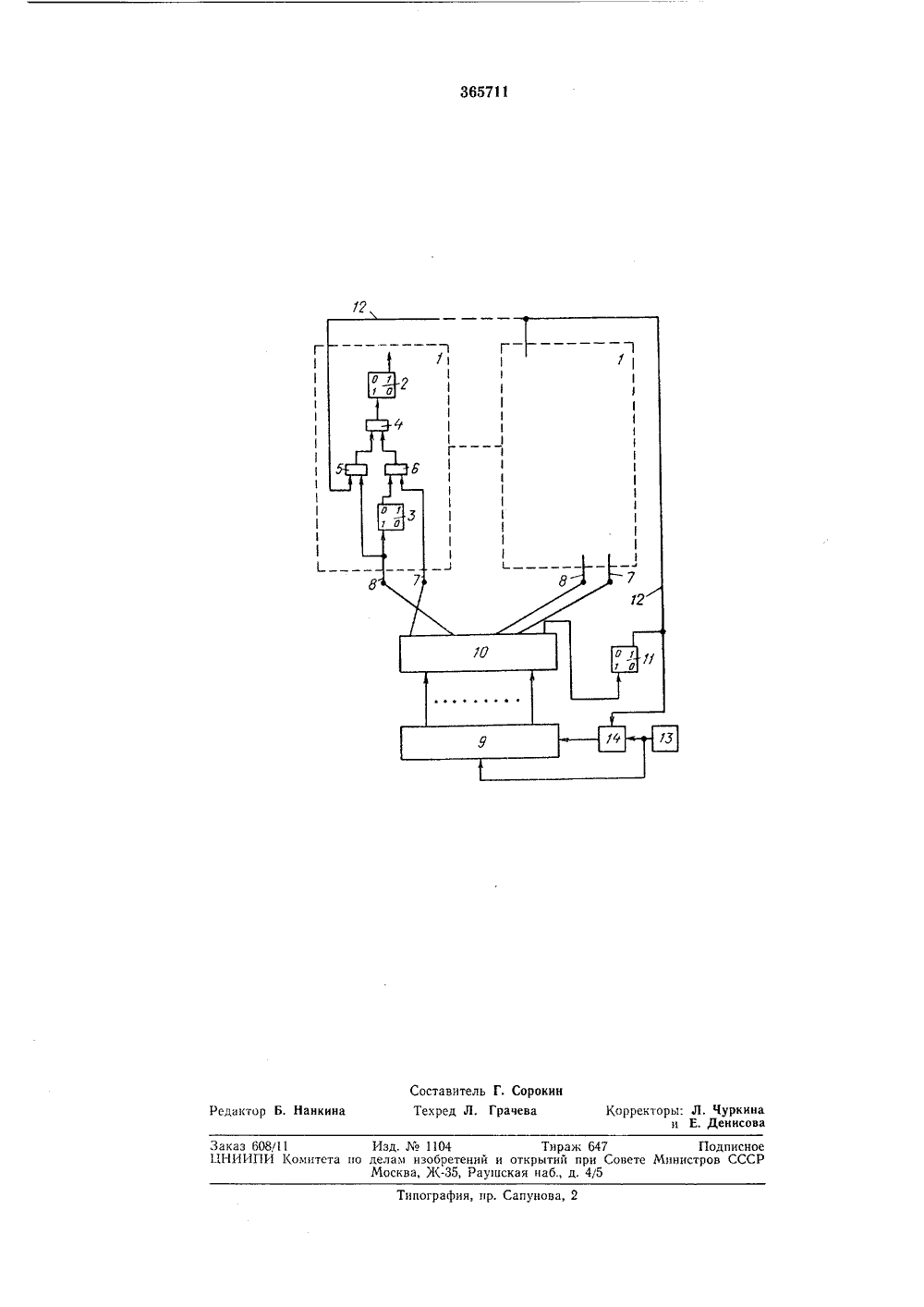

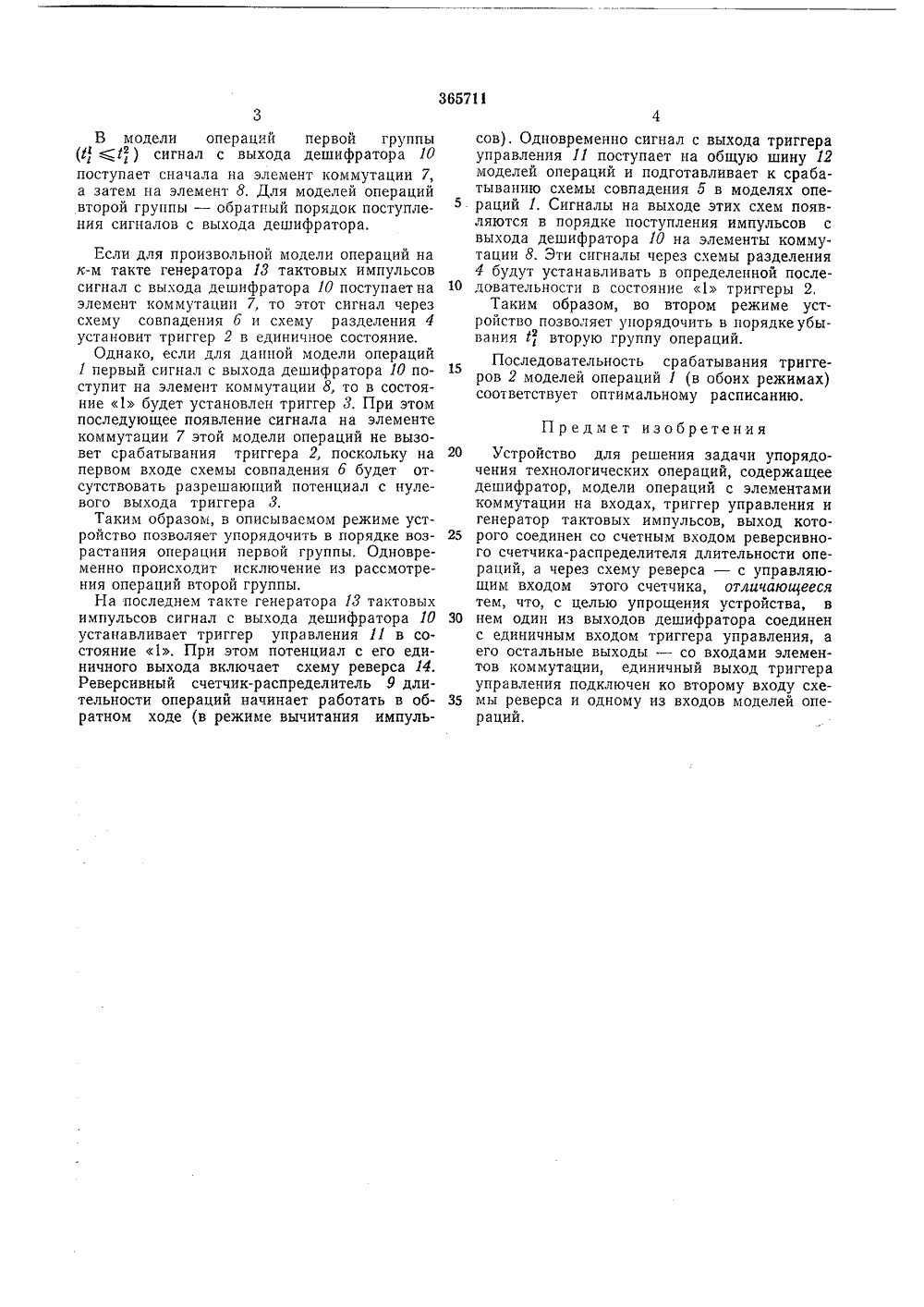

В модели операций первой группы (1, (1, ) сигнал с выхода дешифратора 10 поступает сначала на элемент коммутации 7, а затем на элемент 8. Для моделей операций второй группы - обратный порядок поступления сигналов с выхода дешифратора,Если для произвольной модели операций на к-м такте генератора И тактовых импульсов сигнал с выхода дешифратора 10 поступаетна элемент коммутации 7, то этот сигнал через схему совпадения б и схему разделения 4 установит триггер 2 в единичное состояние.Однако, если для данной модели операций 1 первый сигнал с выхода дешифратора 10 поступит на элемент коммутации 8, то в состояние 1 будет установлен триггер 8. При этом последующее появление сигнала на элементе коммутации 7 этой модели операций не вызовет срабатывания триггера 2, поскольку на первом входе схемы совпадения б будет отсутствовать разрешающий потенциал с нулевого выхода триггера 8.Таким образом, в описываемом режиме устройство позволяет упорядочить в порядке возрастания операции первой группы. Одновременно происходит исключение из рассмотрения операций второй группы.На последнем такте генератора 18 тактовых импульсов сигнал с выхода дешифратора 10 устанавливает триггер управления 11 в состояние 1. При этом потенциал с его единичного выхода включает схему реверса 14, Реверсивный счетчик-распределитель 9 длительности операций начинает работать в обратном ходе (в режиме вычитания импульсов). Одновременно сигнал с выхода триггера управления 11 поступает на общую шину 12 моделей операций и подготавливает к срабатыванию схемы совпадения б в моделях опе раций 1, Сигналы на выходе этих схем появляются в порядке поступления импульсов с выхода дешифратора 10 на элементы коммутации 8. Эти сигналы через схемы разделения 4 будут устанавливать в определенной после довательности в состояние 1 триггеры 2,Таким образом, во втором режиме устройство позволяет упорядочить в порядкеубывания 1 вторую группу операций.Последовательность срабатывания триггеров 2 моделей операций 1 (в обоих режимах) соответствует оптимальному расписанию. Предмет изобретения20 Устройство для решения задачи упорядочения технологических операций, содержащее дешифратор, модели операций с элементами коммутации на входах, триггер управления и генератор тактовых импульсов, выход кото рого соединен со счетным входом реверсивного счетчика-распределителя длительности операций, а через схему реверса - с управляющим входом этого счетчика, отличающееся тем, что, с целью упрощения устройства, в 30 нем один из выходов дешифратора соединенс единичным входом триггера управления, а его остальные выходы - со входами элементов коммутации, единичный выход триггера управления подключен ко второму входу схе мы реверса и одному из входов моделей операций.365711 ставитель Г. Сорокинхред Л. Грацева Корректоры: Л. Чуркинаи Е. Денисова едактор Б. Нанкина Типография, пр. Сапунова,Заказ 60811 Изд.1104 Тираж 64 1 ЛНИИПИ Комитета по делам изобретений и открытий при Москва, Ж, Раугнская наб., д, 4/Подписное овете Министров СССР
СмотретьЗаявка
1607510
В. В. Васильев, Э. Трайнин Ордена Ленина ститут кибернетики УССР
МПК / Метки
МПК: G06F 7/08
Метки: задачи, операций, решения, технологических, упорядочения
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/3-365711-ustrojjstvo-dlya-resheniya-zadachi-uporyadocheniya-tekhnologicheskikh-operacijj.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для решения задачи упорядочения технологических операций</a>
