Йсбсоюзная е. и. ельчанинов, а. а. трунин иа. д. ушанев f fmtblllistexrleoffa

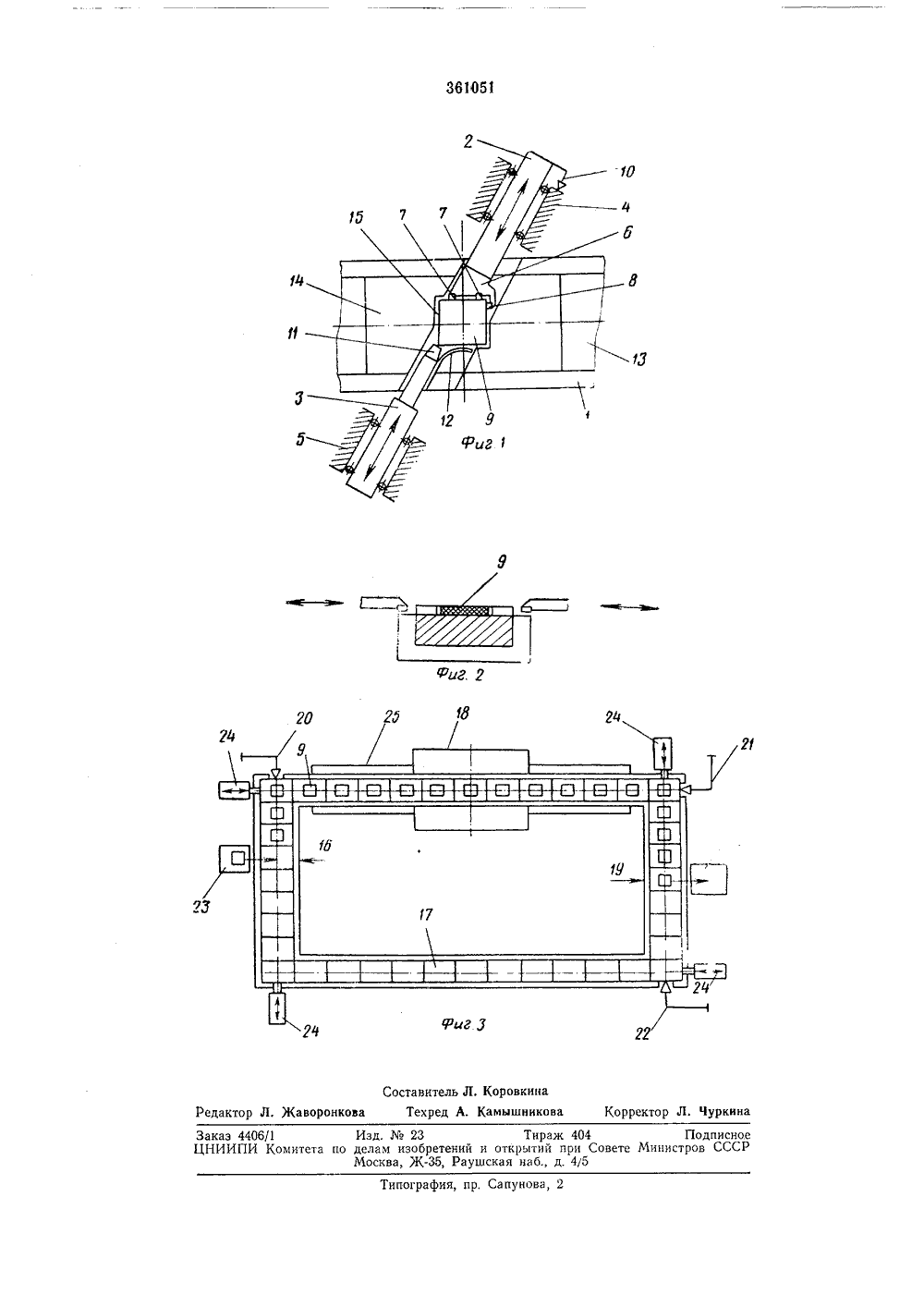

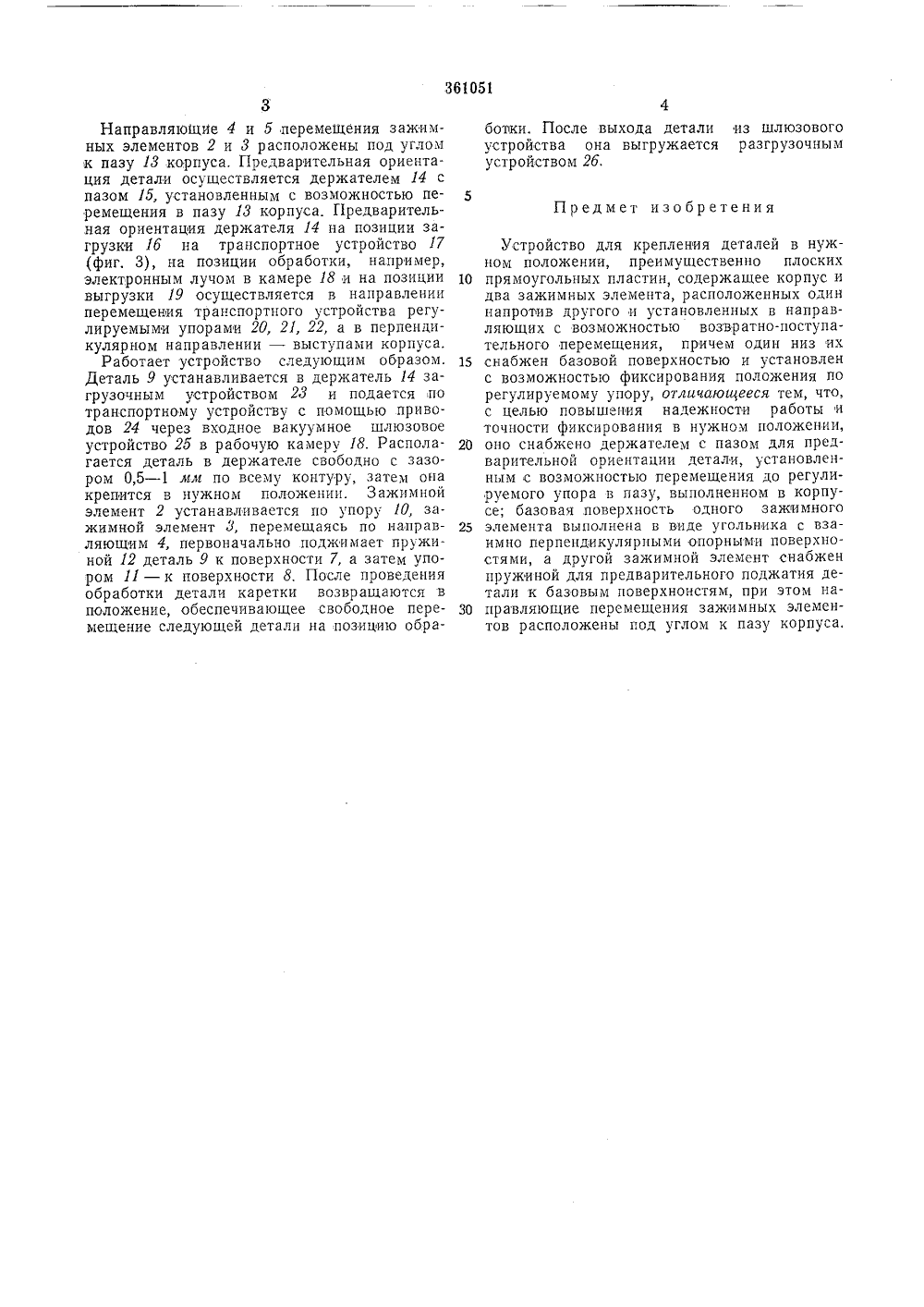

. Кл, В 231 37/04 влено с присое нением заявкиПриор ите омитет по дела зобретений и открытиипри Совете МинистровСССР публиковаио 07.Х 11.1972. Бюллстепь1за 1973 г. ата опубликования описания 22,1.1973 К 62 39 (088.8) Авторыизобретения льчанинов, А,Е,Заявитель УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ДЕТАЛЕ ооласти сварки, я установки под оложении, напри- обработке мтскро(фиг, 1) лемента направ- атно-поИзобретение относится кконкретнее к устройствам длсварку изделий в нужном пмер при электроннолучевойсхем.Известно устройство для сборки и центрирования деталей, преимущественно листа и тавра, содержащее корпус и четыре зажимных элемента, расположенных одни напротив других и установленных с возможностью возвратно-поступательного перемещения, причем два из иих снабжены базовыми поверхностями и установлены с возможностью фиксирования положения по регулируемому упору. Однако это устройство не обеспечивает точной установки изделий типа прямоугольных пластин.Предлагаемое устройство в отличие от известного для повышения надежности работы и точности фиксирования деталей в нужном положении снабжено держателем с пазом для предварительной ориентации детали, установленным с возможностью перемещения до регулируемого упора в пазу, выполненном в корпусе; базовая поверхность одного зажим- ного элемента выполнена в виде угольника с взаимно перпендикулярными опорными поверхностями, а другой зажимной элемент снабжен пружиной для предварительного поджатия детали к базовым поверхностям, при унии и А. Д. Ушанев",";,.;3:,.т-Д,",1ДтЯ1 и 2этом направляющие перемещения зажимныхэлементов расположены под углом, например60, к пазу корпуса. 5 На фиг.1 приведена схема описываемогоустройства в положении, когда деталь закреплена; на фиг. 2 - то же, деталь свободна; на фиг, 3 - схема работы устройства в автоматическом цикле.О Устройство для крепления деталейсодержит корпус 1 и два зажимных э 2 и 3 в виде кареток, установленных вляющих 4 и б с возможностью возвр ступательного перемещения.5 Базовая поверхность зажимного элемента 2выполнена в виде угольника б с взаимно перпендикулярными опорными поверхностями 7 и 8. 11 еремещение зажимного элемента 2 в направлении детали 9 ограничивается регу- О лируемым упором 10, служащим для точнойустановки первоначального положения опорных поверхностей 7 и 8 на позиции обработки детали. Зажимной элемент 3 выполняет функции толкателя, он снабжен упором 11 и пру Ь жиной 12 для предварительного поджатия детали 9 к опорным поверхностям угольника 6.Поверхности 7 и 8 угольника 6 и упор 11 выполнены из металлокерамического сплава и соединены с зажимными элементами 2 и 3 30 пайкой.Направляющие 4 и 5 перемещения зажимных элементов 2 и 3 расположены под углом к пазу 13 корпуса, Предварительная ориентация детали осуществляется держателем 14 с пазом 15, установленным с возможностью перемещения в пазу 13 корпуса. Г 1 редварительная ориентация держателя 14 на позиции загрузки 1 б на транспортное устройство 17 (фиг. 3), на позиции обработки, например, электронным лучом в камере 18 и на позиции выгрузки 19 осуществляется в направлении перемещения транспортного устройства регулируемыми упорами 20, 21, 22, а в перпендикулярном напр авлении - выступами корпуса.Работает устройство следующим образом. Деталь 9 устанавливается в держатель 14 загрузочным устройством 23 и подается по транспортному устройству с помощью приводов 24 через входное вакуумное шлюзовое устройство 25 в рабочую камеру 18. Располагается деталь в держателе свободно с зазором 0,5 - 1 мм по всему контуру, затем она крепится в нужном положении. Зажимной элемент 2 устанавливается по упору 10, зажимной элемент 3, перемещаясь по направляющим 4, первоначально поджимает пружиной 12 деталь 9 к поверхности 7, а затем упором 11 - к поверхности 8, После проведения обработки детали каретки возвращаются в положение, обеспечивающее свободное перемещение следующей детали на позицию обра 10 15 20 25 30 ботики, После выхода детали из шлюзового устройства она выгружается разгрузочным устройством 2 б. Предмет изобретения Устройство для крепления деталей в нужном положении, преимущественно плоских прямоугольных пластин, содержащее корпус и два зажимных элемента, расположенных один напротив другого и установленных в направляющих с возможностью возвратно-поступательного перемещения, причем один низ их снабжен базовой поверхностью и установлен с возможностью фиксирования положения по регулируемому упору, отличающееся тем, что, с целью повышения надежности работы и точности фиксирования в нужном положении, оно снабжено держателем с пазом для предварительной ориентации детали, установленным с возможностью перемещения до регулируемого упора в пазу, выполненном в корпусе; базовая, поверхность одного зажнмного элемента выполнена в виде угольника с взаимно перпендикулярными опорными поверхностями, а другой зажимной элемент снабжен пружиной для предварительного поджатия детали к базовым поверхнонстям, при этом направляющие перемещения зажимных элементов расположены под углом к пазу корпуса,361 О 51 Редактор Л, Жаворонк ипография, пр, Сапунова Заказ 44 ЦНИИПИ Составитель Л. Коровкина Техред А, Камышникова Корректор Л. Чуркина Изд.23 Тираж 404 Подписноеитета по делам изобретений и откргятий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5
