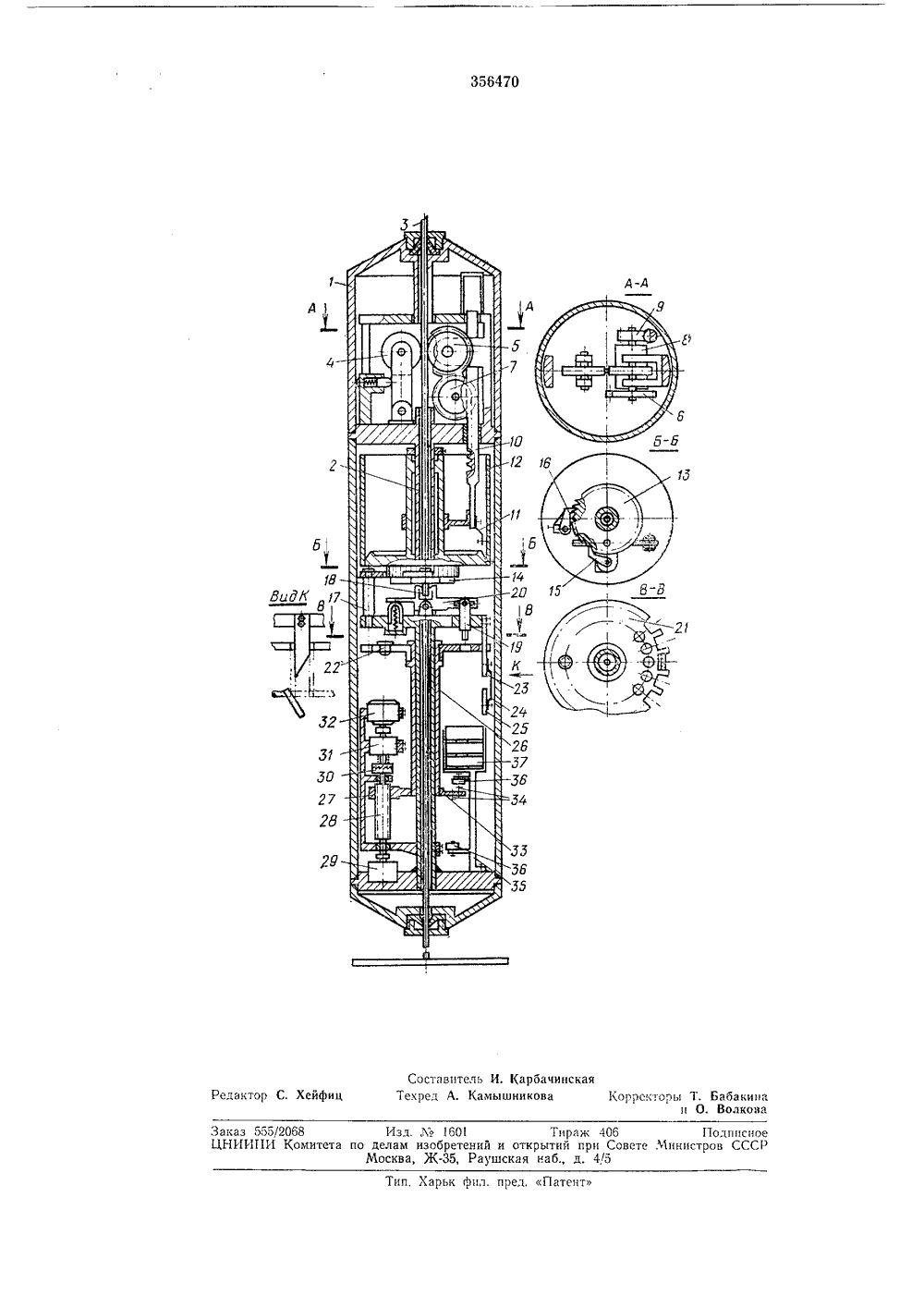

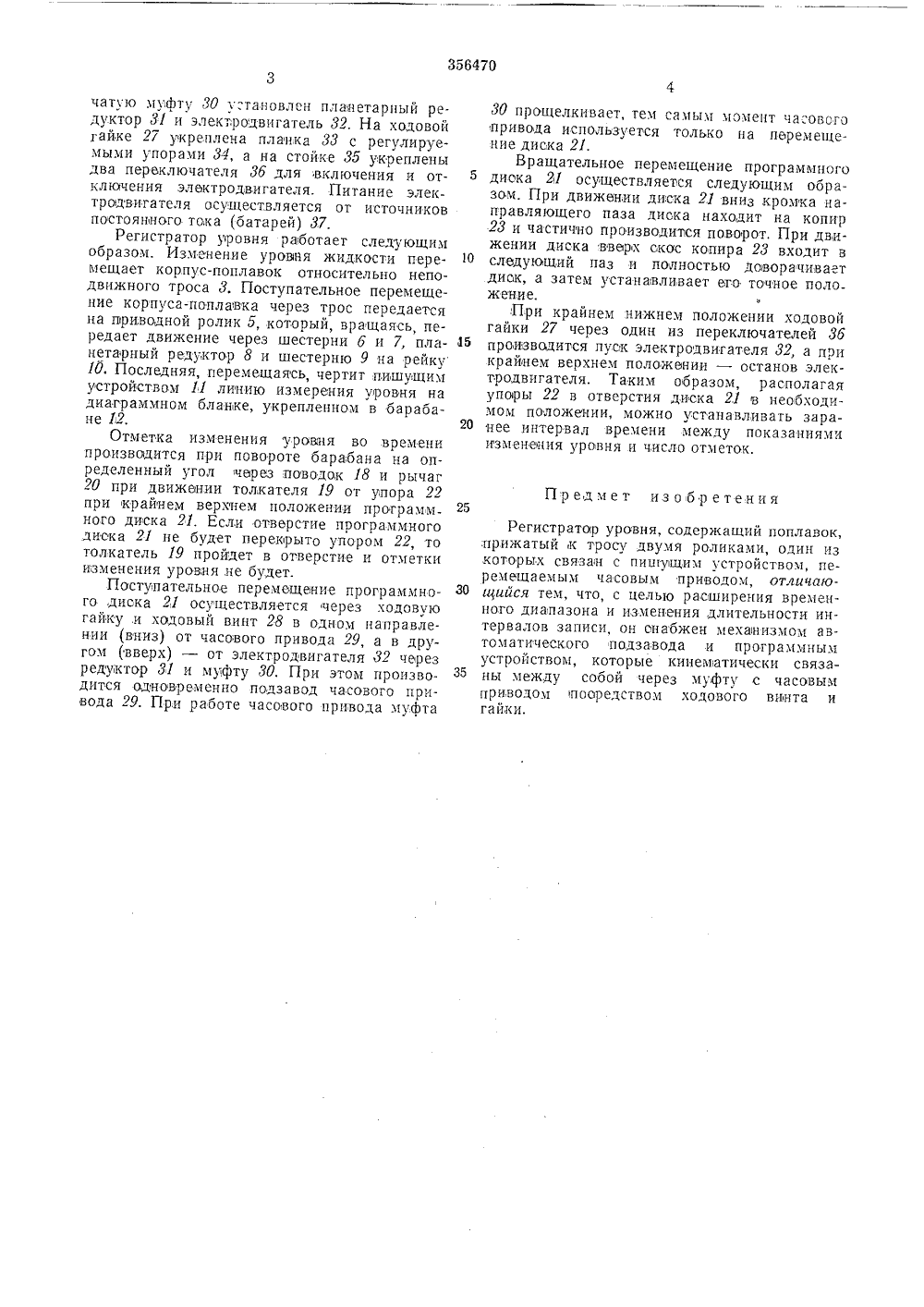

О П И С А Н И Е 35647 ОИЗОБРЕТЕНИЯ Сова Соеетских Социалистических РесоубликВТОР СКОМУ СВИДЕТЕЛЬСТВУ вт. свидетельст виси мо,% 1652218/18-10) М, Кл, 6 011 231 лено 22.1 Ч,19 с присоединением заявки М Комитет пб делам забретений и открытий оси Совете Министров СССРМосковский технологический институт аявитель РЕГИСТРАТОР УРОВН Изооретение относится к ооласти приооростроения и может найти применение в гидрогеологии.Известны регистраторы уровня, содержащие поплавок, прижатый к тросу двумя роликами, один из,которых связан с пишущим устройством, перемещаемым часовым приводом,Однако известные регистраторы характеризуются узким временным диапазоном и длительностью интервалов записи.Предлагаемый регистр снабжен механизмом автоматического подзавода и программным устройством, которые кинематически связаны между собой через муфту с часовым приводом посредством ходового винта и гайки.Такое выполнение устройства позволяет расширить временной диапазон и изменить длительность интервалов записи.На чертеже представлен описываемый регистр, содержащий поплавок 1, трубку 2 для пропуска неподвижного троса 3, в зацеплении с которым находятся прижимной 4 и приводной 5 ролики. На одной оси с приводным роликом 5 установлена шестерня б, которая соединена с шестерней 7 планетарного трехступенчатого редуктора 8 для получения раз ць х масштабов записи. На выводном валу редуктора 8 укреплена шестерня 9, которая находится в зацеплении с рейкой 10. На конце рейки установлено пишущее устройство 11, состоящее из пластинчатой пружины и пера для воспроизведения записи на диаграммном 5 бланке, ,который установлен на внутреннейповерхности барабана 12. С барабаном 12 жестко закреплено ходовое колесо 13, с которым находятся в зацеплении через шайбу 14 подпружиненные ведуший раповик 15 ц сто порный храпоьик 1 б, укрепленный на стойке17. На шайбе 14 закреплен поводок 18, кото рый соединен с толкателем 19 через рычаг 20. Напротив толкателя 19 установлен программный диск 21 с направляющими пазами 15 и отверстиями, которые могут перекрываться упорами 22 в зависимости от необходимого интервала времени между замерами колебания уровня, В одном из направляющих пазов диска 21 находится направляющий копир 20 23 для точного совладения толкателя 19 с отверстием лиска 21 и упором 22. Направляющий копир 23 через планку 24 связан с копиром 25 разворота. Программный диск 21 укреплен в подшипнике удлинительной трубы 26, которая своим концом жестко соединена с ходовой гайкой 27 механизма ползавода часового привода, Ходовая гайка 27 находит.ся в зацеплении с ходовым винтом 28, на одном конде которого хкестко закреплен вал часового привода 29, а на другом - через зубчатую муфту 30 установлен планетарный редуктор 31 и электродвигатель 32, На ходовой гайке 27 укреплена планка 33 с регулируемыми упорами 34, а на стойке 35 укреплены два переключателя 3 б для включения и отключения электродвигателя. Питание электродвигателя осуществляется от источников постоянного тока (батарей) 37.Регистратор у 1 ровня работает следующим образом. Изменение уровня жидкости перемещает корпус-поплавок относительно неподвижного троса 3. Поступательное перемещение корпуса-поплавка через трос передается на приводной ролик б, который, вращаясь, передает движение через шестерни б и 7, планетарный редуктор 8 и шестерню 9 на рейку 10. Последняя, перемещаясь, чертит пишущим устройством 11 линию измерения уровня на диаграммном бланке, укрепленном в барабане 12.Отметка изменения уровня во времени производится при повороте барабана на определенный угол через поводок 18 и рычаг 20 при движении толкагеля 19 от упора 22 при крайнем верхнем положении программ ного диска 21. Если отверстие программного диска 21 не будет перекрыто упором 22, то толкатель 19 пройдет в отверстие и отметки изменения уровня не будет.Поступательное перемещение программного диска 21 осуществляется через ходовую гайку,и ходовый винт 28 в одном направлении (вниз) от часового привода 29, а в другом (вверх) - от электродвигателя 32 через редуктор 31 и муфту 30. При этом производится одновременно подзавод часового привода 29. При раооте часового привода муфта 30 прощелкивает, тем самым момент часового привода используется только на перемещение диска 21.Вращательное перемещение программного 5 диска 21 осуществляегся следующим образом. При движении диска 21 вниз кромка направляющего паза диска находит на копир 23 и частично производится поворот, При движении диска вверх скос копира 23 входит в 10 слвдувщий паз и полностью до 1 ворачиваетдиск, а затем устанавливает его точное поло жение.При крайнем нижнем положении ходовойгайки 27 через один из переключателей 3 б 45 производится пуск электродвигателя 32, а прикрайнем верхнем положении - останов электродвигателя, Таким образом, располагая упоры 22 в отверстия диска 21 в необходимом положении, можно устанавливать зара нее интервал времени между показаниямиизменения уровня и число отметок.Предмет из о бр етения25Регистратор уровня, содержащий поплавок,прижатый к тросу двумя роликами, один из которых связали с пишущим устройством, перемещаемым часовым приводом, отлачаю- ЗО иийся тем, что, с целью расширения временного диапазона и изменения, длительности интервалов записи, он снабжен механизмом автоматического ползавода и программным устройством, которые кинематически связаЗ 5 ны между собой через муфту с часовымприводом посредством ходового винта и гай,ки.-А в каз 555/2068 Изд.160 Тираж 406НИИПИ Комитета по делам изобретений и открытий при Совете Минист Москва, Ж, Раушская наб., д. 45 олписиое ов СССР ип, Харьк фил. прел. Патент Составитель И, Карбачинская едактор С. Хейфиц Текред А. Камышнинова Корректоры Т. Баоакииа и О. Волкова
