Способ управления связью параметронов

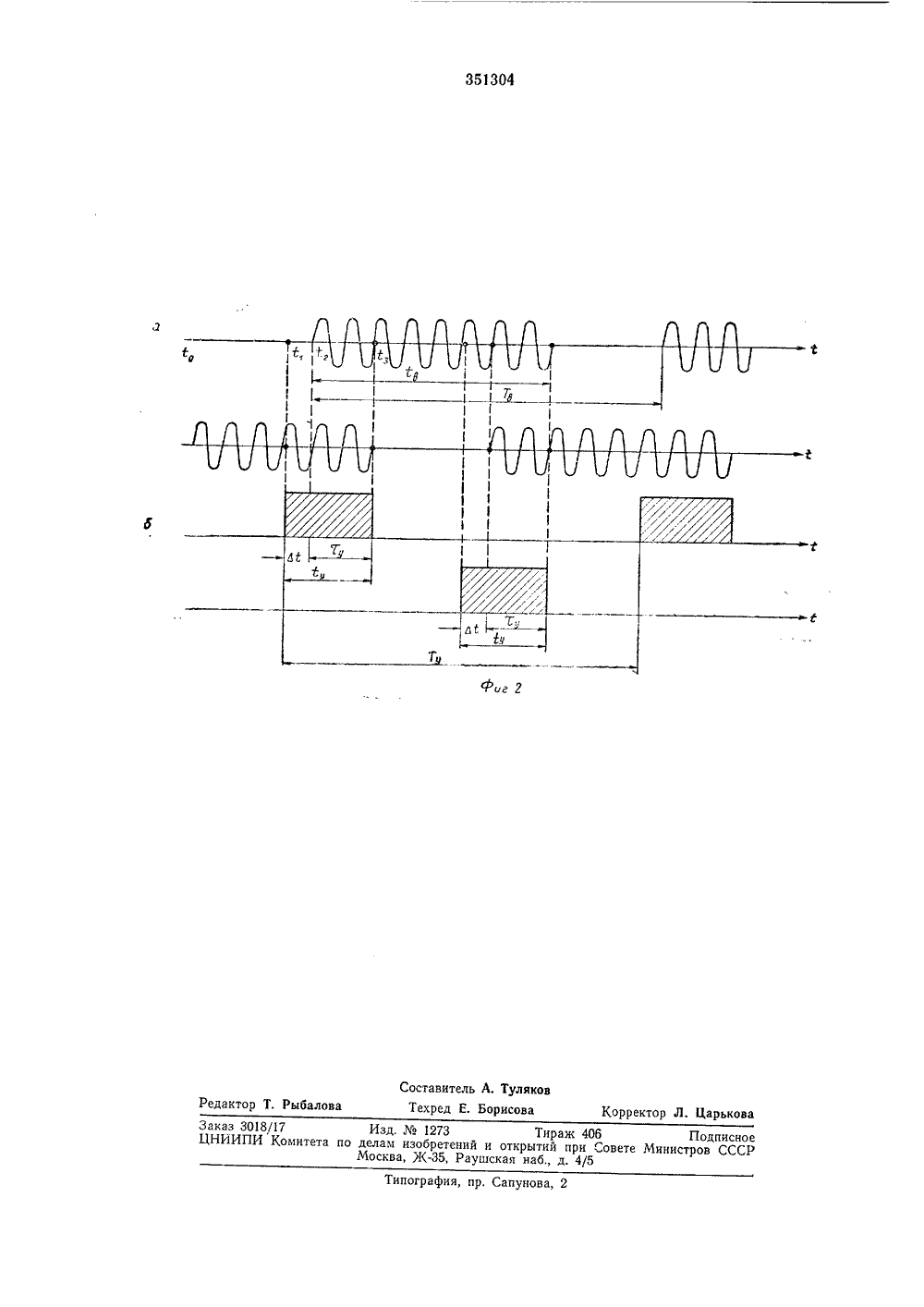

351304 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республикс присоединением за 1 риоритет Комитет по деламиаобретеиий н открытипри Совете МинистровСССР 21.374.22 (088.8) 972. Бюллетень27 публиковано 13.1 Х ата опубликовани исания 20.1 Х.19 Авторизобретения,М явит РОНО СПОСОБ УПРАВЛЕНИЯ СВЯЗЬЮ ПАР Изобретение относится к области радиотехники и может быть использовано в вычислительных и управляющих машинах.Известные способы управления связью параметронов при двухтактном возбуждении путем использования импульсов управления связью.Цель изобретения -ствия и устойчивостиройств на параметронаредаче информации,Это достигается тем, что импульс управления связью подают в элемент управления с опережением относительно импульса возбуждения на временной интервал, превышающий 1 время переходных процессов в схеме управления.На фиг. 1 показана принципиальная схема устройства, работа которого основана на предлагаемом способе; на фиг. 2 а, б изображены 2 временные диаграммы.Устройство выполнено на индуктивных параметронах 1, 2, 3 и 4 с ферритовыми сердечниками, имеющими шесть отверстий. Колебательный контур каждого параметрона включа ет в себя конденсатор 5 и обмотку б индуктцвности. Кроме того, параметроны имеют входную 7 и выходную 8 обмотки. Параметроны объединены шинами 9, 10 токов возбуждения и шинами 11, 12 токов управления связью. 30 повышение быстродейработы дискретных устх при направленной пе Выход каждого параметрона соединен с входом последующего параметрона через резистор 13 связи, Для обеспечения условий, прц которых возможно направленное продвижение двоичной информации все параметроны соединены в две отдельные тактовые группы,Работа устройства, реализующего предложенный способ управления связью параметроцов, работает следующим образом. В интервале времени (1, - с) возбуждены только параметроны 2 и 4. Колебания, установившиеся в этих параметроцах, являются управляющими для параметроцов 1 ц 3. В момент времени г 2 в параметроны первой тактовой группы (1 и 3) подается импульс возбуждения.Чтобы исключить влияние обратных сигналов на процесс установления фазы колебаний в параметроцах 1 ц 3 к моменту времени 2 связь между параметроцамц 3, 41, 2, должна быть ослаблена.Для этого импульс тока управления (фиг. 2,б) должен опережать импульс тока возбуждения (фцг. 2,а) ца интервал Л 1, длительность которого выбирается цз условия Л 1)т где т - время перемагничивания рабочей области участка управления сердечника. В интервале времени (тз - в) происходит усгановление фазы колебаний в параметронах 1 и 3. В течение всего этого интервала связь между параметроцамц 2 ц 3 должна соответ351304 в = 2 ту+ т 1 П 5 аавсТв) 2(ту+ тс), Фиг 1 ствовать своему максимальному значению, а связь между параметронами 3 и 4 должна быть минимальной.Для обеспечения этого требования длительность импульса тока управления связью у выбирают из условия 1 у)И+ту, где ту - время установления колебаний в параметроне. Ослабление связи между параметронами 3 и 4, а также между параметронами 1 и 2 в интервале (з - 2) обеспечивается за счет магнитного насыщения участков управления в сердечниках импульсом тока управления связью (фиг. 2,б). Таким путем исключается влияние обратных сигналов на процесс установления фазы колебаний в параметронах при их возбуждении,Для обеспечения устойчивой работы длительность импульсов возбуждения 1 в и длительность такта возбуждения Т, выбирают из условий где т - время релаксации колебательного контура параметрона, 5 аавс - максимальная чувствительность параметрона, а тс - необходимое время спада колебаний в контуре при 5 срыве возбуждения. Кроме того, длительностьтакта управления Т, должна быть равна длительности такта возбуждения, т. е. Ту= Т 10 Предмет изобретения Способ управления связью параметроновпри двухтактном возбуждении путем использования импульсов управления связью, отлл чающийся тем, что, с целью повышения быстродействия и устойчивости работы дискретных устройств на параметронах при направленной передаче информации, импульс управления связью подают в элемент управления с опере жением относительно импульса возбужденияна временной интервал, превышающий время переходных процессов в схеме управления.Заказ 3018/17 Изд,1273 Тираж 406ЦНИИПИ Комитета по делам изобретений и открытий при СоМосква, Ж, Раушская наб., д. 4/5 Подписипиетров ССС
