Формирователь команды

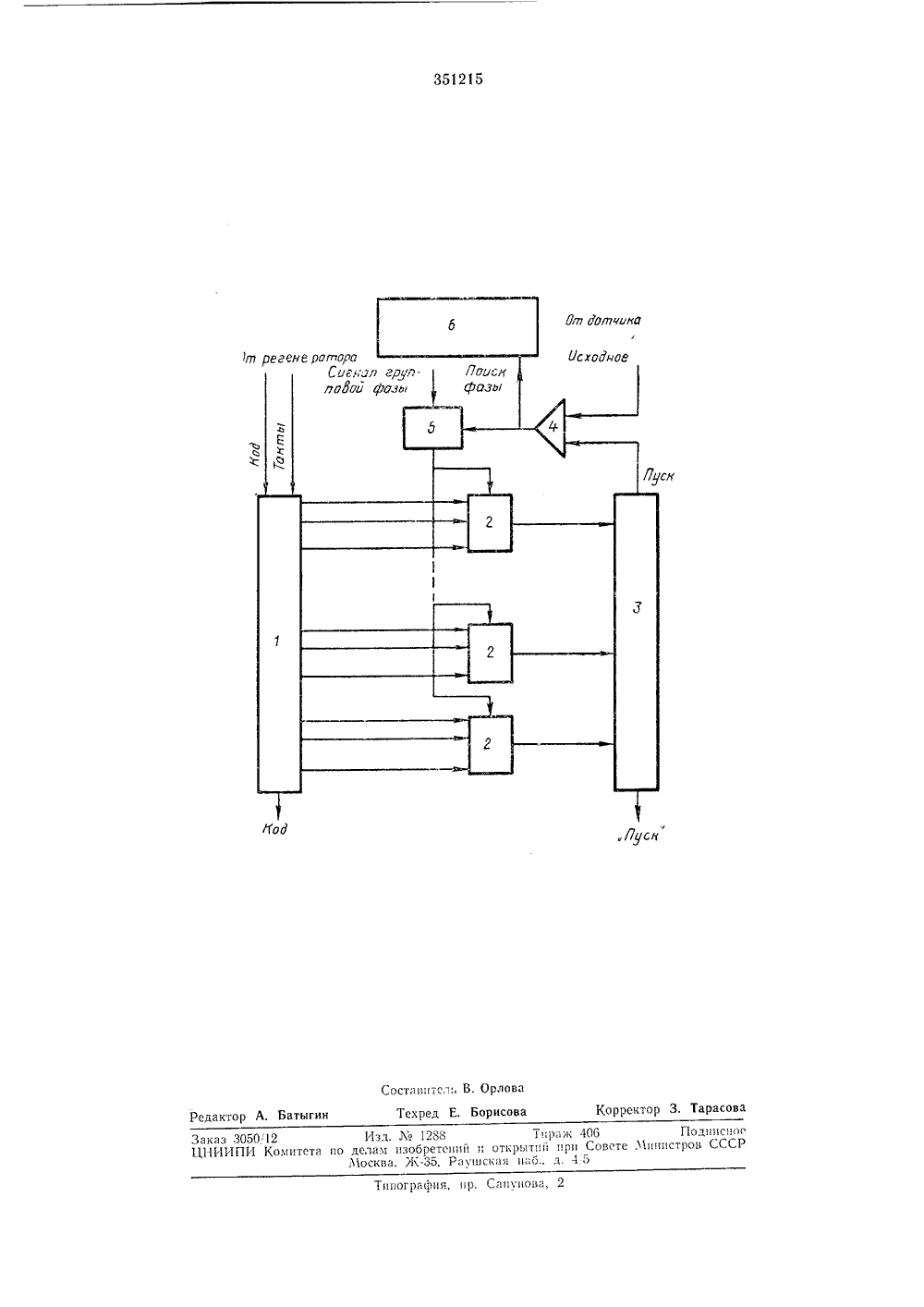

тО П И СА Н И ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 35)2) 5 Сома Ссввтских Социалистичвскмх РеспубликЗависимое от авт, свидетельстваЗаявлено 20.Ч 111.1969 ( 1357280/18-24)с присоединением заявкиПриоритетОпубликовано 13.1 Х.1972, Бюллетень27Дата опубликования описания 25.Х.1972 М. Кл, 6 06 9/00 Комитет по делам иаабрвтвнмй и открытий при Совета Министров аССРУДК 681,326(088,8) Авторыизобретения Г, И, Прохоров, В. А. Ржавин и О, К, Шляхов Заявитель ФОРМИРОВАТЕЛЬ КОМАНДЪ Изобретение относится к технике цифровой связи и может быть использовано в системах автоматического приема, обработки и регистрации информации, поступающей по дискретным каналам связи.Автоматическое формирование команды Пуск при появлении в канале связи информационных сигналов необходимо для запуска различных анализирующих и регистрирующих устройств, Потребность в автоматическом формировании этой команды резко возрастает в связи с ростом в настоящее время скорости передачи информации, а также в случае передачи кратких сообщений, время передачи которых точно неизвестно. Известные устройства формируют команду Пуск, используя специально вводимые в сообщение пусковые сигналы, посылаемые перед сообщением. Очевидно, что при использовании таких устройств можно пропустить все сообщение из-за искажения пускового сигнала, особенно в КВ-радиоканалах. Увеличение относительного объема пускового сигнала в сообщении для обеспечения высокой достоверности обнаружения момента начала передачи приводит к снижению информационной пропускной способности канала,Кроме того, избыточное кодирование информации, применяющееся в настоящее время почти во всех каналах связи для повышения помехоустойчивости приема, можно использовать и для обнаружения момента появления информационного сигнала. Обнаружение это го момента может производиться следующимобразом.В начале процесса обнаружения имеющуюся в приемнике систему групповой синхронизации устанавливают в режим поиска фазы.10 По каждому сигналу системы о выполнениикритерия фазирования производится проверка критерия обнаружения момента появления информационного сигнала путем декодирования не менее К знаков на участке длиной 15 в 1 Ч знаков. Первоначальное выполнение критерия фазирования и критерия обнаружения знаков свидетельствует о появлении информационного сигнала и может быть использовано для формирования команды Пуск. Очевид но, что при этом невозможен пропуск сигнала, отвечающего заранее предъявленным к нему требованиям, определяемым критериями фазирования и обнаружения не менее К разрешенных знаков на участке длиной Х зна ков. Для предотвращения потерь анализируемая информация должна храниться в накопителе.Таким образом, существует принципиальная возможность автоматического формиро вания команды Пуск без потерь информа45 50 55 ции при отсутствии пусковых сигналов, специально вводимых в сообщение,Цель изобретения - создание устройства, обеспечивающего автоматическое формирование команды Пуск без потерь информации при отсутствии пусковых сигналов, специально вводимых в сообщение.Это достигается путем установки группового синхроцизатора в режим поиска фазы для формирования при выполнении критерия фазирования сигнала групповой фазы и применения накопителя на п У разрядов для исключения потерь информации Л дешифраторов на п входов и один выход, регистрирующих наличие разрешенных знаков, решающей схемы на У входов и два выхода, регистрирующей совместно с дешифраторами наличие или отсутствие не менее К разрешенных знаков в накопителе на п У разрядов, схемы ИЛИ, формирующей сигнал установки группового синхронизатора в режим поиска фазы, схемы формирования сигнала опроса дешцфраторов,На чертеже представлена схема предлагаемого устройства.Устройство состоит из накопителя 1 разрядов; дешифраторов 2 кода на и входов ц один выход, решающей схемы 3, схемы ИЛИ 4, схемы 5 формирования сигнала опроса, группового синхронизатора б. Входными сигналами устройства являются сигналы п-разрядного кода и тактов регенератора, сигнал групповой фазы синхронизатора и одиночный сигнал исходного состояния.С переходом к процессу обнаружения момента начала поступления информации одиночный сигнал от датчика исходного состояния поступает через схему ИЛИ 4 ца вход разрешения схемы 5 формирования сигнала опроса и на групповой синхронизатор б, устанавливая его в режим поиска фазы, Групповой синхронизатор б анализирует сигнал и при выполнении критерия фазирования формирует сигнал групповой фазы, поступающий на вход схемы 5 формирования сигнала опроса.В процессе поиска фазы с регенератора проходят через накопитель 1, рассчитанный на запоминание У знаков п-разрядного кода. Выходы и У разрядов накопителя 1 соединены с п-разрядными входами У соответствующих дешифраторов 2 кода. В каждом такте продвижения на выходы дешифраторов 2 кода поступают п-разрядные комбинации, однако опрос дешифраторов не производит 5 10 15 го г 5 Зо 35 40 ся, поскольку неизвестна групповая фаза сигналов.При первом (во времени) определении синхронизатором б групповой фазы схема 5 формирует сигнал опроса дешифраторов 2 кода, благодаря чему производится декодирование У п-разрядных комбинаций, находящихся в накопителе 1, по найденной групповой фазе. Каждый из дешифраторов 2 при опросе работает таким ооразом, что сигнал на его выходе появляется в том случае, если на входе дешифратора имеется любой из разрешенных знаков п-разрядного кода.Сигналы с выходов У дешифраторов поступают на решающую схему 3, вырабатывающую сигнал Пуск, при числе разрешенных знаков на ее входах, меньшем некоторого заданного значения К, и сигнал Пуск - при числе разрешенных знаков К. Если число разрешенных знаков на входе решающей схемы 3 меньше К то поиск момента начала поступления сигнала должен быть продолжен. В этом случае сигнал Пуск с решающей схемы 3 поступает через схему ИЛИ 4 на вход разрешения схемы 5, вновь подготавливая ее к формированию сигнала опроса дешифраторов.Одновременно с выхода схемы ИЛИ 4 сигнал Поиск фазы поступает на групповой синхронизатор б, переводя его из режима синфазной работы вновь в режим поиска фазы.Наличие на входе решающей схемы 3 не менее К разрешенных знаков означает, что заранее предъявленные критерии фазирования и декодирования знаков выполняются, По команде Пуск, формируемой в этом случае схемой 3, хранящаяся в накопителе 1 информация подвергается дальнейшей обработке. Предмет изобретенияФормирователь команды, содержащий накопитель разрядов, выходы которого соединены с дешифраторами кода, связанными с решающей схемой, отличающийся тем, что, с целью увеличения быстродействия, он содержит групповой синхронизатор, схему формирования сигнала опроса и схему ИЛИ, один вход которой подключен к решающей схеме, а другой к входной клемме, выход схемы ИЛИ соединен с групповым синхронизатором и схемой формирования сигнала опроса, второй вход которой связан с групповым синхронизатором, а выход - с дешифраторами кода.Состаштели В. Орловадактор А. Батыгин Техред Е. Борисова Корректор 3. Тарасо шснос СССР ете Чишстр ТипограФия, ир. Сапунова, 2 Заказ 3050,12 Изд, М 1288Ц 1-1 ИИПИ Комитета по делам изобретений и отМосква, Ж, Раушскаяирака 1 О тий ири Сао., д. 45
