Устройство для формирования прямоугольныхимпульсов

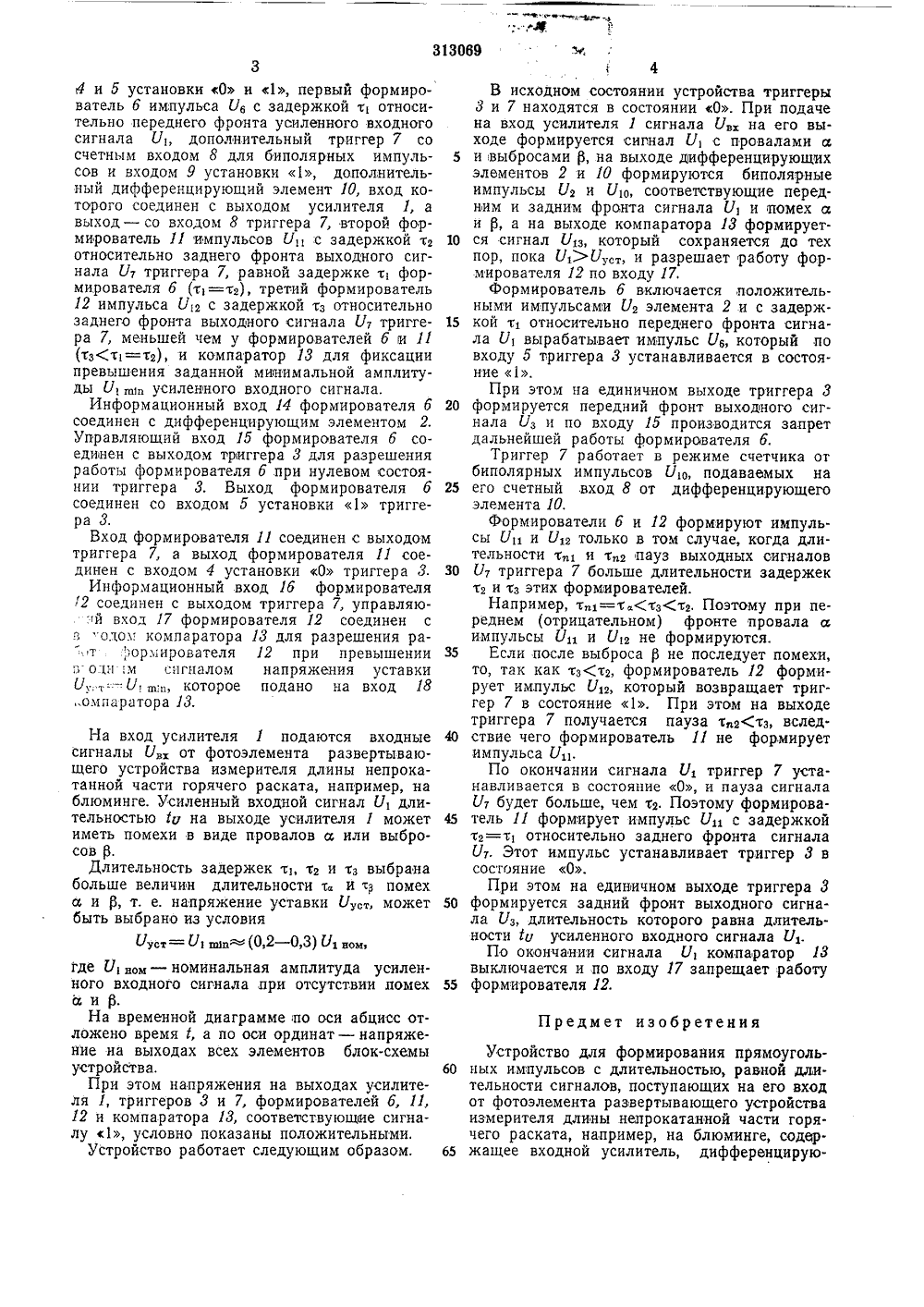

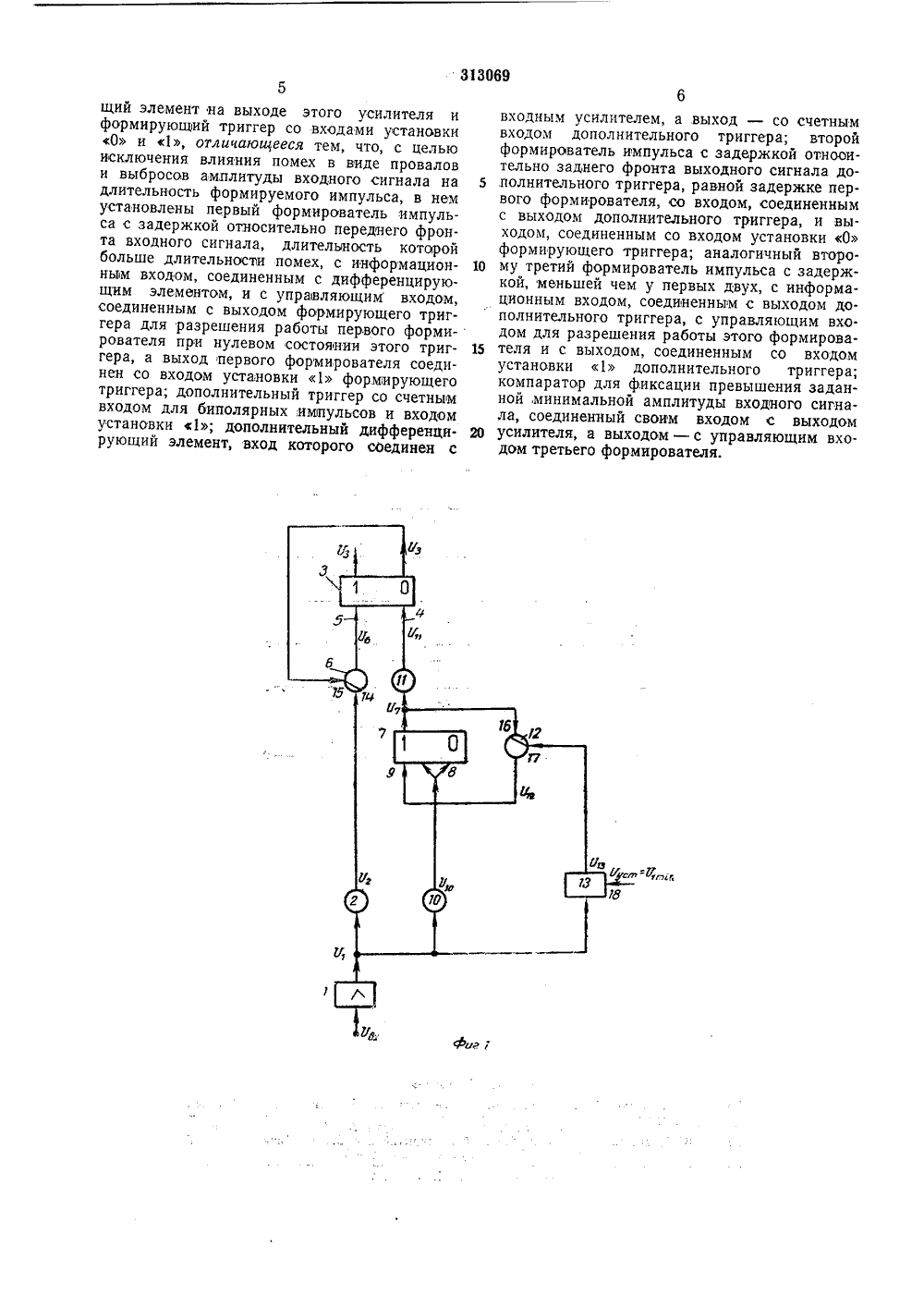

О А Н И Е 313ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соввтских 9 оциалистичвских Рвспублииависимое от авт. свидетельствааявлено 14,Х 1.1964 (Рй 934027/25-28) К б 01 Ь 7/04 инением заявкипри Приоритет Комитат по деламбрвтвний и открытии Совета МинистровСССР бликовано 31.711.1971. Бюллетень26,717.52188,8) УД Дата опубликования описания 26.Х.197 вторызобретен. Мельников и Л. Н. Медвед Заявитель ТРОЙ СТВ ОРМИРОВАНИЯ ПРЯМОУГОЛЬНЬИМПУЛЬСОВ Известны устройства для формирования прямоугольных импульсов с длительностью, равной длительности сигналов, поступающих на его вход от фотоэлемента развертывающего устройства измерителя длины непрокатанной части горячего раската, например, на блюминге. Такие устройства содержат входной усилитель, дифференцирующий элемент на выходе этого усилителя и формирующий триггер со входами установки О и 1.Предложенное устройство отличается от известных тем, что в нем установлены:первый формирователь импульса с задержкой относительно переднего фронта входного сигнала, длительность которой больше длительности помех, с информационным входом, соединенным с дифференцирующим элементом, и с управляющим входом, соединенным с выходом формирующего триггера для разрешения работы первого формирователя при нулевом состоянии этого триггера, а выход первого формирователя соединен с входом установки 1, формирующего триггера;дополнительный триггер со счетным входом для биполярных импульсов и входом установки 1;дополнительный дифференцирующий элемент, вход которого соединен с входным усилителем, а выход со счетным входом дополнительного триггера; второи формирователь импульса с задержкой относительно заднего фронта выходного сигнала дополнительного триггера, равной задержке первого формирователя, со входом, 5 соединенным с выходом дополнительноготриггера, и выходом, соединенным со входом установки О формирующего триггера;аналогиччый второму третий формирователь импульса с задержкой, меньшей чем у 10 первых двух, с информационным входом, соединенным с выходом дополнительного триггера, с управляющим входом для разрешения работы этого формирователя и с выходом, соединенным со входом установки 1 допол нительного триггера;компаратор для фиксации превышения заданной минимальной амплитуды входного сигнала, соединенный своим входом с выходом входного усилителя, а выходом - с управ ляющим входом третьего формирователя.Это позволяет исключить влияние помех ввиде провалов и выбросов амплитуды входного сигнала на длительность формируемого импульса.25 На фиг. 1 показана блок-схема предлагаемого устройства; на фиг. 2 дана временная диаграмма его работы.Устройство содержит входной усилитель 1,дифференцирующий элемент 2 на выходе уои лителя, формирующий триггер 3 со входами60 65 34 и 5 установки О и 1, первый формирователь б импульса У, с задержкой т относительно переднего фронта усиленного входного сигнала Уь дополнительный триггер 7 со счетным входом 8 для биполярных импульсов и входом 9 установки 1, дополнительный дифференцирующий элемент 10, вход которого соединен с выходом усилителя 1, а выход - со входом 8 триггера 7, второй формирователь 11 импульсов У, с задержкой тз относительно заднего фронта выходного сигнала У 7 триггера 7, равной задержке т формирователя б (т, =тз), третий формирователь 12 импульса Уг с задержкой тз относительно заднего фронта выходного сигнала У 7 триггера 7, меньшей чем у формирователей б ы 11 (тз(т=тз), и компаратор 13 для фиксации превышения заданной минимальной амплитуды У, п, усиленного входного сигнала,Информационный вход 14 формирователя б соединен с дифференцирующим элементом 2. Управляющий вход 15 формирователя б соединен с выходом триггера 3 для разрешения работы формирователя б при нулевом состоянии триггера 3. Выход формирователя б соединен со входом 5 установки 1 триггера 3.Вход формирователя 11 соединен с выходом триггера 7, а выход формирователя 11 соединен с входом 4 установки О триггера 3.Информационный вход 1 б формирователя 2 соединен с выходом триггера 7, управляюй вход 17 формирователя 12 соединен с в одом компаратора 13 для разрешения рат ормирователя 12 при превышении :.г о ш:м сигналом напряжения уставки Уу,т: Ут:з, которое подано на Вход 18 омпаратора 13. На вход усилителя 1 подаются входные сигналы Уот фотоэлемента развертывающего устройства измерителя длины непрокатанной части горячего раската, например, на блюминге. Усиленный входной сигнал У, длительностью 1 ц на выходе усилителя 1 может иметь помехи в виде провалов а или выбросов Р.Длительность задержек ть тз и тз выбрана больше величин длительности т. и тз помех а и р, т. е. напряжение уставки Уу может быть выбрано из условияУуст= У 1 ш 1 а (0,2 - 0,3) Уз ном где Уом - номинальная амплитуда усиленного входного сигнала при отсутствии помех аир.На временной диаграмме по оси абцисс отложено время 1, а по оси ординат - напряжение на выходах всех элементов блок-схемы устройства.При этом напряжения на выходах усилителя 1, триггеров 3 и 7, формирователей б, 11, 12 и компаратора 13, соответствующе сигналу 1, условно показаны положительными.Устройство работает следующим образом. 5 10 15 20 25 30 35 40 45 50 55 В исходном состоянии устройства триггеры 3 и 7 находятся в состоянии О. При подаче на вход усилителя 1 сигнала У, на его выходе формируется сигнал У, с провалами а и выбросами Р, на выходе дифференцирующих элементов 2 и 10 формируются биполярные импульсы Уз и Унь соответствующие передним и задним фронта сигнала У, и помех а и р, а на выходе компаратора 13 формируется сигнал У, который сохраняется до тех пор, пока У)Ут, и разрешает работу формирователя 12 по входу 17,Формирователь б включается положительными импульсами У, элемента 2 и с задержкой т относительно переднего фронта сигнала У, вырабатывает импульс Уз, который по входу 5 триггера 3 устанавливается в состояние 1.При этом на единичном выходе триггера 3 формируется передний фронт выходного сигнала У, и по входу 15 производится запрет дальнейшей работы формирователя б,Триггер 7 работает в режиме счетчика от биполярных импульсов У,о, подаваемых на его счетный вход 8 от дифференцирующего элемента 10,формирователи б и 12 формируют импульсы У, и У,з только в том случае, когда длительности т, и т,з пауз выходных сигналов У, триггера 7 больше длительности задержек тз и тз этих формирователей.Например, тм=т,(тз(тз. Поэтому при переднем (отрицательном) фронте провала а импульсы У, и Уне формируются.Если после выброса р не последует помехи, то, так как тз(тз, формирователь 12 форми рует импульс У,з, который возвращает триггер 7 в состояние 1. При этом на выходе триггера 7 получается пауза тз.тз, вследствие чего формирователь 11 не формирует импульса У,По окончании сигнала У, триггер 7 устанавливается в состояние О, и пауза сигнала У 7 будет больше, чем т. Поэтому формирователь 11 формирует импульс У с задержкой тз=т относительно заднего фронта сигнала У. Этот импульс устанавливает триггер 3 в состояние О.При этом на единоличном выходе триггера 3 формируется задний фронт выходного сигнала Уз, длительность которого равна длительности 1 у усиленного входного сигнала У,.По окончании сигнала Ц компаратор 13 выключается и по входу 17 запрещает работу формирователя 12. Предмет изобретения Устройство для формирования прямоугольных импульсов с длительностью, равной длительности сигналов, поступающих на его вход от фотоэлемента развертывающего устройства измерителя длины непрокатанной части горячего раската, например, на блюминге, содержащее входной усилитель, дифференцирую313069 5щий элемент на выходе этого усилителя и формирующий триггер со входами установки О и 1, отличающееся тем, что, с целью исключения влияния помех в виде провалов и выбросов амплитуды входного сигнала на длительность формируемого импульса, в нем установлены первый формирователь импульса с задержкой относительно переднего фронта входного сигнала, длительность которой больше длительности помех, с информационным входом, соединенным с дифференцирующим элементом, и с управляющим входом, соединенным с выходом формирующего триггера для разрешения работы первого формирователя при нулевом состояпни этого триггера, а выход первого формирователя соединен со входом установки 1 формирующего триггера; дополнительный триггер со счетным входом для биполярных .импульсов и входом установки 1; дополнительный дифференцирующий элемент, вход которого соединен с входным усилителем, а выход - со счетным входом дополнительного триггера; второй формирователь импульса с задержкой относительно заднего фронта выходного сигнала до полнительного триггера, равной задержке первого формирователя, со входом, соединенным с выходом дополнительного триггера, и выходом, соединенным со входом установки 0 формирующего триггера; аналогичный второ му третий формирователь импульса с задержкой, меньшей чем у первых двух, с информационным входом, соединенным с выходом дополнительного триггера, с управляющим вхо.дом для разрешения работы этого формирова теля и с выходом, соединенным со входомустановки 1 дополнительного триггера; компаратор для фиксации превышения заданной,минимальной амплитуды входного сигнала, соединенный своим входом с выходом 20 усилителя, а выходом - с управляющим входом третьего формирователя.
