Инерционно-масляный воздухоочиститель

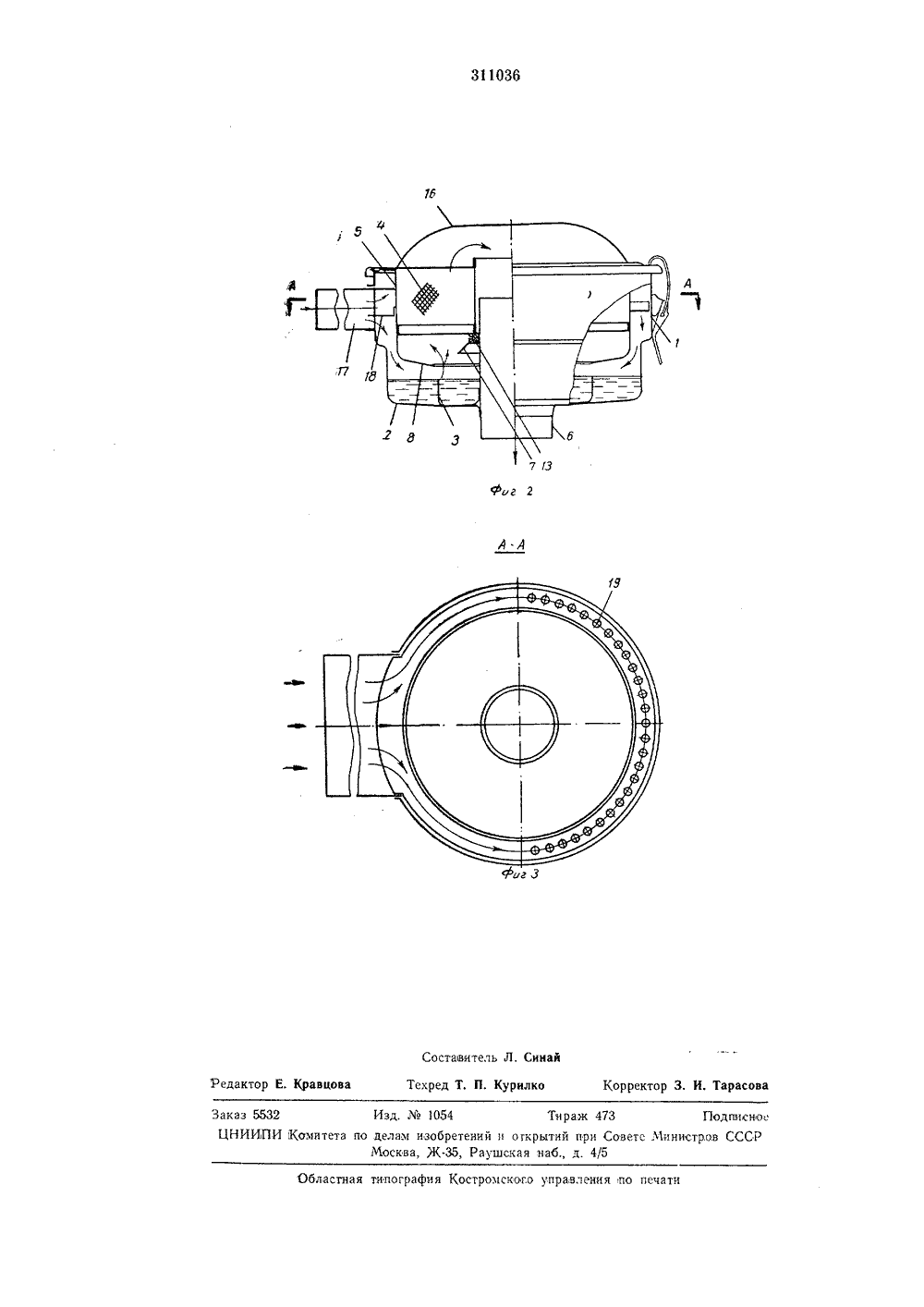

О П И С А Н И Е ЗИ 036ИЗОБРЕТЕН ИЯ Сова Советских Социалистических РеспубликАВТОРСКОМУ СВКДЕТЕДЬСТ Зависимое от авт, свидетельств Заявлено 24 111,1965 (М 949720 МПК Г 02 п 1 35/О присоединением заявки-Комитет иобретенийри СоветеССС дел Приори открыти ннстров убликовано 09.Ч 111,1971, Бюллетень2 УДК 621.43.038,77сания 2.Х. 1971 а опубликовани Авторыизобретен Иностранцыйнвехтер и Хермемокфатцчсска 5остранная фпрс фергазер ундемократическая ль, Манфред Кл (Германская Д аин фон Левис оф МенарРеспублика)афильтерверкеРеспублика) ту аявител фЕБ БерлинерЕРЦИОННО-МАСЛЯНЫЙ ВОЗДУХООЧИСТИТЕЛЬ 25лоНа фиг. 1 жснный возд 2 - то же, одрез по А - А Инерционн изображен т , разрез; на ов; на фиг, 3 хематическихоочистител н из вариан на фиг. 2.-масляный воздухоочиститель 30 Изобретение относится к области двигателестроения, в частности к инерционно-масляным воздухоочистителям.Известны инерционно-масляные воздухоочистители, например, для двигателя внутреннего 5 сгорания, содержащие корпус с масляной ванной, соосно расположенный фильтрующий патрон, установленный в кожухе над ванной, и центральный отводящий патрубок, имеющий маслоотражательное кольцо. 10Предложенный воздухоочиститель отличается от известных тем, что в ванне установлено маслоудерживающее кольцо, а кожух выполнен с отбортовкой, образующей конусообраз. ное днище с отверстием, край которого распо ложен над маслоудерживающим кольцом. Угол между стенкой кожуха и днищем должен быть больше 90, но меньше 130. Корпус снабжен радиальньв подводящим патрубком, на уровне входного сечения которого между ко жухом и корпусом установлен кольцевой делитель потока, имеющий на стороне, протиголежащей патрубку, окна для прохода воздуха,Это позволяет повысить стабильность очистдля двигателя внутреннего сгорания имеет корпус 1 с масляной ванной 2, в которой установлено маслоудерживающее кольцо 3, соосио расположенный фильтрующий патрон 4, установленный в кожухе 5 над ванной 2, и центральный отводящий патрубок 6 с масло- отражательным кольцом 7. Кожух 5 выполнен с отбортовкой 3, образующей конусообразное днище с отверстием, край которого расположен над маслоудсрживающим кольцом 3.Воздухоочпстптель работает следующим образом.Всасываемый через щель 9 воздух проходит между корпусом 1 и кожухом 5 и поворачивает в нижнюю полость 10. Под действием возникающей при повороте центробежной силы тяжелые частицы пыли, находящиеся в воздухе, вьшадают в масляную ванну 2 и осаждаются в кольцевой полости 11, образованной корпусом 1 и маслоудерживающим кольцом 3.Очищенный в значительной степени поток воздуха затем проходит над маслоудерживающим кольцом 3, образующим с краем отбортовки 8 нижний кольцевой зазор 12. Масло, находящееся между кольцом 3 и отводящим цатрубком б, увлекается потоком проходящего воздуха и перемешивается с ним. Легкие частицы пыли, находящиеся в нижней части потока, связываются с частицами распыленного масла, Далее воздух с частицами масла3проходит через верхний кольцевой зазор, ооразованный краем отбортовки 8 и маслоотражательным кольцом 7, имеющим уплотннтельную прокладку 18.Маслоотракательное кольцо 7 образует с отводящим патрубком 6 кольцевую полость 14, Поток воздуха с частицами масла, связанными с легкими частицами пыли, резко поворачивается, поэтому большая часть последних попадает в кольцевую полость 14 и оседает на кольце 7, Только незначительное количество масла, необходимое для смачивания фильтруюьцего патрона 4, попадает в камеру кожуха 5 и на нижнюю поверхность 15 патрона 4. Осевшие частицы масла и пыли на кольце 7 выпадают в масляную ванну 2. При проходе потока воздуха фильтрующий патрон 4 задерживает оставшиеся частицы масла и пыли. Вследствие увеличенного проходного сечения фильтрующего патрона 4 скорость воздуха в нем снижается, в результате чего в нем удерживается незначительное количество масла. Избыток масла стекает на наклонное днище кожуха 5 и по нему обратно в масляную ванну 2.Воздух очищается в нескольких ступенях, поэтому фильтрующий патрон 4 засоряется медленно и рост потерь давления воздуха в очистителе незначителен. Незначителен также рост потерь давления в воздухоочистителе с увеличением расхода воздуха.Очищенный воздух по отводящему патрубку 6 направляется в двигатель, причем отводящий патрубок 6 может быть установлен вертикально или горизонтально в крышке 16 корпуса 1, Корпус 1 снабжен радиальным подвоящим патрубком 1, который может поворая чиваться относительно оси воздухоочистител (см. фиг, 2). Всасываемый наружный воздух по патру.бку 17 проходит в направлении оси воздухоочистителя. На уровне входного сечения патрубка 17 между кожухом 5 и корпусом 1 установлен кольцевой делитель 18 потока, имеющий на стороне, противолежащей 5 патрубку 17, окна 19 для прохода воздуха, Попадающий в очиститель воздух разделяется на два потока, один из которых направляется сразу вниз к масляной ванне 2, а другой - поверх делителя 18 и окна 19.10 В результате обеспечивается равномерныйподвод воздуха к масляной ванне. Это повышает степень очистки воздуха.Угол между стенкой кожуха 5 и отбортовкой 8, образующей днище, должен быть боль ше 90, но меньше 130. Предмет изобретения1. Инерционно-масляный воздухоочиститель, например, для двигателя внутреннего 20 сгорания, содержащий корпус с маслянойванной, соосно расположенный фильтрующий патрон, установленный в кожухе над ванной, и центральный отводящий патрубок, имеющий маслоотражательное кольцо, отличающийся 25 тем, что, с целью повышения стабильностиочистки, в ванне установлено маслоудерживающее кольцо, а кожух выполнен с отбортовкой, образующей конусообразное днище с отверстием, край которого расположен над мас лоудерживающим кольцом.2. Воздухоочиститель по п. 1, отличающиггся тем, что угол между стенкой кожуха и днищем - больше 90 и меньше 130.3. Воздухоочиститель по пп. 1 и 2, отличаю щийся тем, что корпус снабжен радиальнымподводящим патрубком, на уровне входного сечения которого между кожухом и корпусомстановлен кольцевой делитель потока, имеюусший на стороне, противолекащеи патрубг 40 окна для прохода воздуха.311036 фг г гЗ Составитель Л. СинайРедактор Е. Кравцова Техред Т, П. Курнлко Корректор 3. И. Тарасо Областная типография Костромского управления по пецати каз 5532 Изд.1054ЦНИИПИ Комитета по делам изобретений и оМосква, Ж, Раушск Тираж 473 крытий при Ся наб., д. 4/5 Подписи оеетс Министр,ов СССР
