Генератор тактовых импульсов

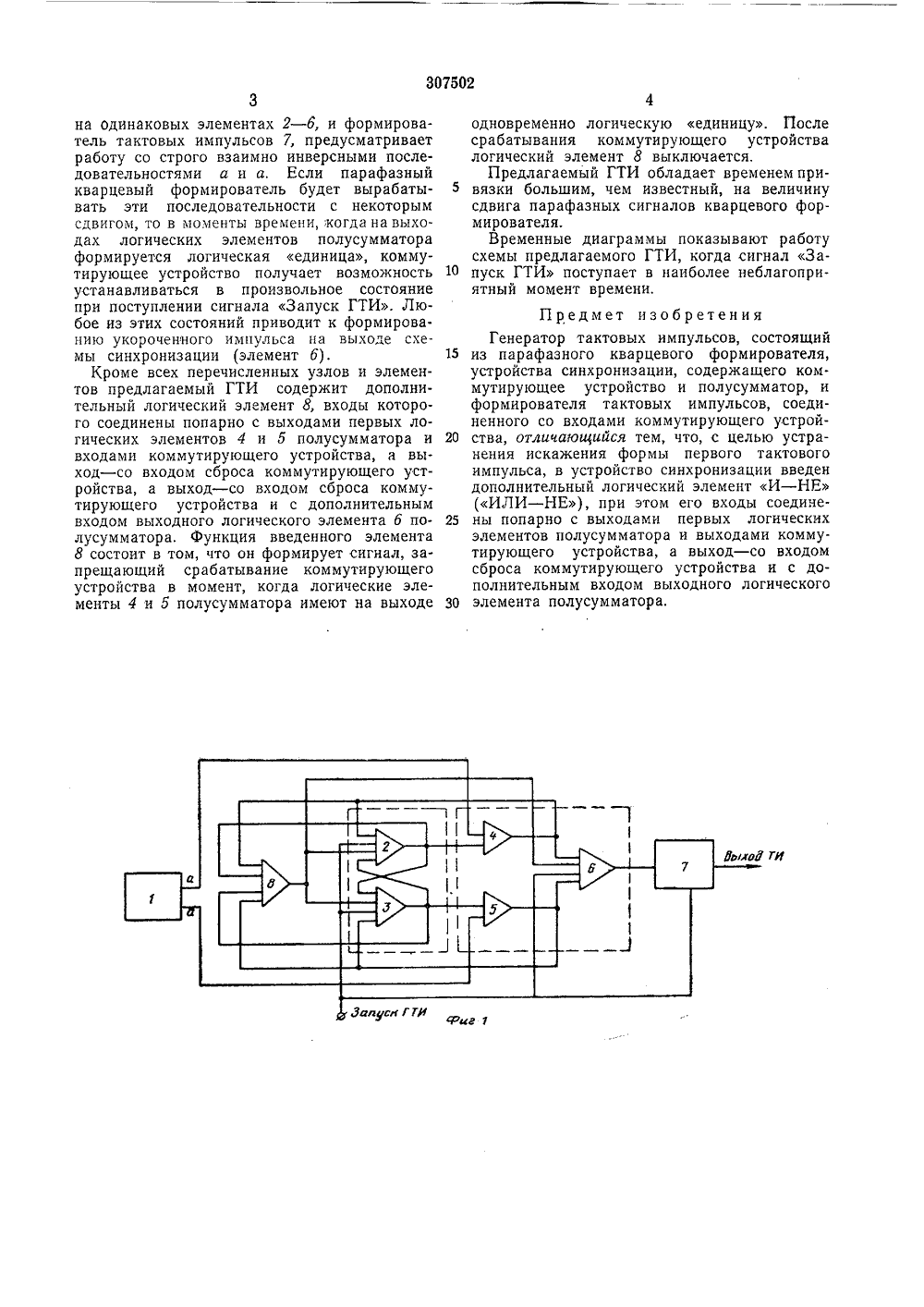

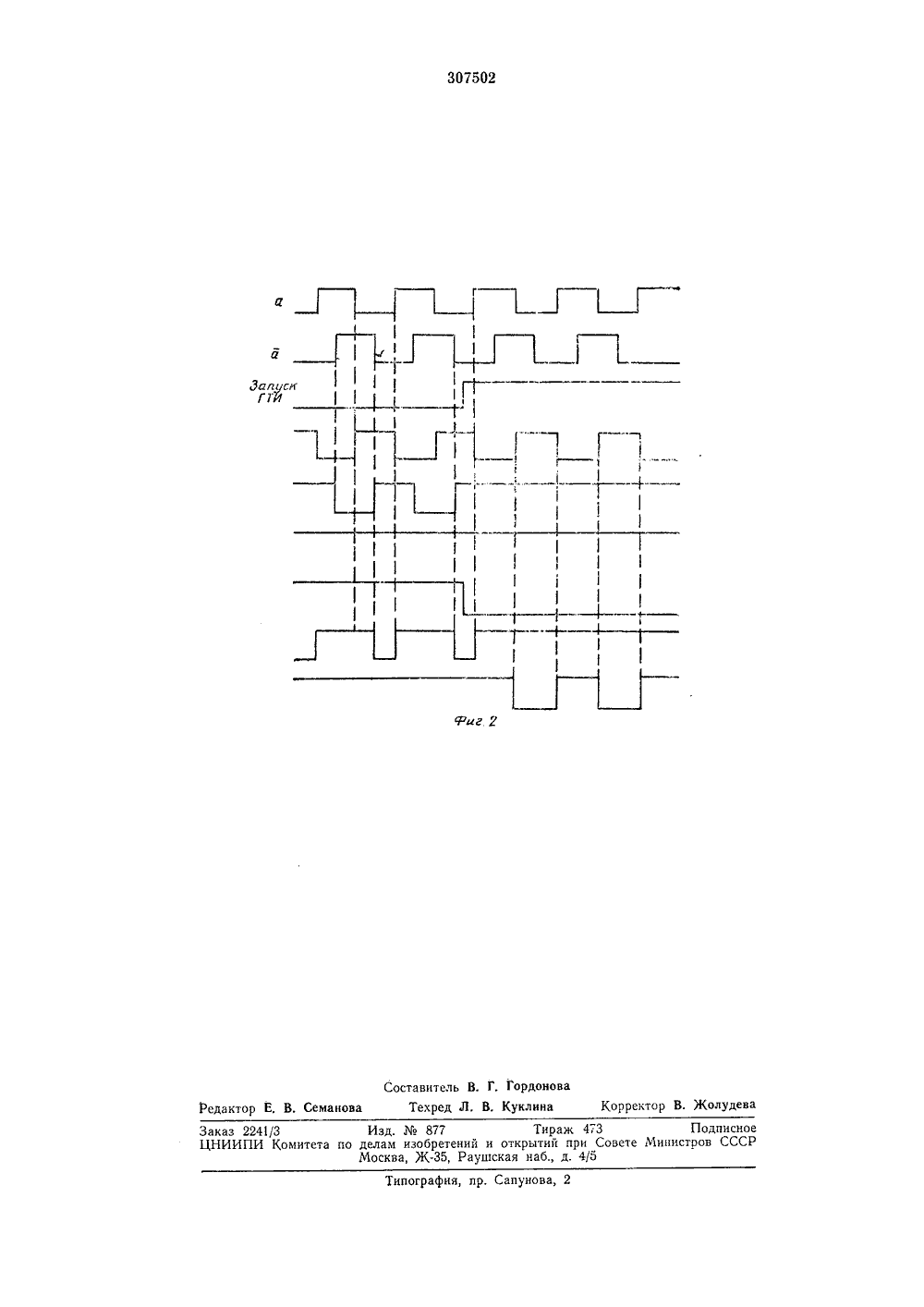

307602 Сова Соввтоких Соцналиотичвоких Рвоптблнк 1Зависимое от авт. свидетельства58/18-2 МПК Н 031 с 3/57 орит Комитет по долам изобретений н открытий при Совете Миинотрав СССР.1 Х.197 ВСЕСОЮ", НдЫИ;83-",:;: ; БИБЛИО КА Авторыизобретен И. М. Лазе И. Овсищер Заявител ЕНЕРАТОР ТАКТОВ Х ИМПУЛЬСО 15 20 25 30 явлено 04.Ч 1,1970 ( 14 с присоединением заявкипубликовано 21.Ч 1,191,Дата опубликования описан Предложение относится к области вычислительной техники и дискретной автоматики.Одним из наиболее часто используемых в вычислительной и цифровой управляющей аппаратуре устройства является генератор тактовых импульсов (ГТИ).В состав ГТИ входит, как правило, кварцевый формирователь, работающий в непрерывном режиме, устройство привязки (синхронизации) и формирователь тактовых импульсов. ГТИ выдает последовательность тактовых импульсов (ТИ) только в те моменты времени, когда на него поступает разрешающий сигнал - сигнал Запуск ГТИ, Этот сигнал является несинхронным по отношению к импульсам, вырабатываемым кварцевым формирователем. Привязку тактовых импульсов к сигналу запуска осуществляет схема синхронизации.Известны ГТИ, в которых для сокращения времени привязки использованы парафазный кварцевый формирователь и устройство синхронизации (привязки), содержащее коммутирующее устройство и полусумматор, что обеспечивет время привязки ТИ не более полупериода следования импульсов кварцевого формирователя при строгой инверсности импульсов на выходе последнего. В реальных кварцевых формирователях имеет место, как правило, некоторый временной сдвиг между напряжениями на двух взаимно инверсных выходах. Этот сдвиг приводит к сокращению длительности первого импульса, снимаемого со схемы привязки, что в дальнейшем вызывает искажение формы первого тактового импульса и в результате сбой вычислительного устройства, работающего от ГТИ,Таким образом, целью предложения является устранение искажения формы первого тактового импульса при отсутствии строгой инверсности импульсов кварцевого формирователя и минимальном времени привязки,Предлагаемое устройство отличается тем, что в устройство синхронизации введен дополнительный логический элемент И - НЕ (ИЛИ - НЕ) запрещающий включение коммутирующего устройства при поступлении сигнала Запуск ГТИ на время, когда на взаимно инверсных выходах парафазного кварцевого формирователя генерируется одновременно два одинаковых логических сигнала, которые могут привести к выдаче укороченного импульса со схемы синхронизации.На фиг. 1 показана схема предлагаемого ГТИ; на фиг. 2 - временные диаграммы, поясняющие работу предлагаемого ГТИ.Предлагаемый ГТИ, состоящий из парафазного кварцевого генератора 1, синхронизирующего устройства, содержащего коммутирующее устройство и полусумматор, выполненные3на одинаковых элементах 2 - б, и формирователь тактовых импульсов 7, предусматривает работу со строго взаимно инверсными последовательностями а и а. Если парафазный кварцевый формирователь будет вырабатывать эти последовательности с некоторым сдвигом, то в моменты времени, когда на выходах логических элементов полусумматора формируется логическая единица, коммутирующее устройство получает возможность устанавливаться в произвольное состояние при поступлении сигнала Запуск ГТИ. Любое из этих состояний приводит к формированию укороченного импульса на выходе схемы синхронизации (элемент б).Кроме всех перечисленных узлов и элементов предлагаемый ГТИ содержит дополнительный логический элемент 8, входы которого соединены попарно с выходами первых логических элементов 4 и 5 полусумматора и входами коммутирующего устройства, а выход - со входом сброса коммутирующего устройства, а выход - со входом сброса коммутирующего устройства и с дополнительным входом выходного логического элемента б полусумматора. функция введенного элемента 8 состоит в том, что он формирует сигнал, запрещающий срабатывание коммутирующего устройства в момент, когда логические элементы 4 и 5 полусумматора имеют на выходе одновременно логическую единицу. После срабатывания коммутирующего устройства логический элемент 8 выключается.Предлагаемый ГТИ обладает временем при вязки большим, чем известный, на величинусдвига парафазных сигналов кварцевого формирователя.Временные диаграммы показывают работусхемы предлагаемого ГТИ, когда сигнал За пуск ГТИ поступает в наиболее неблагоприятный момент времени,Предмет изобретенияГенератор тактовых импульсов, состоящий 15 из парафазного кварцевого формирователя,устройства синхронизации, содержащего коммутирующее устройство и полусумматор, и формирователя тактовых импульсов, соединенного со входами коммутирующего устрой ства, отличающийся тем, что, с целью устранения искажения формы первого тактового импульса, в устройство синхронизации введен дополнительный логический элемент И - НЕ (ИЛИ - НЕ), при этом его входы соедине ны попарно с выходами первых логическихэлементов полусумматора и выходами коммутирующего устройства, а выход - со входом сброса коммутирующего устройства и с дополнительным входом выходного логического Зо элемента полусумматора.Типография, пр. Сапунова аз 2241/3 Изд.877 ИИПИ Комитета по делам изобретений и Москва, Ж, Раушс1 1 1 ГГ 1 Тираж 473 Подписноекрытий при Совете Министров СССР я наб., д. 4/5
