Устройство для вычисления параметров процессатрения

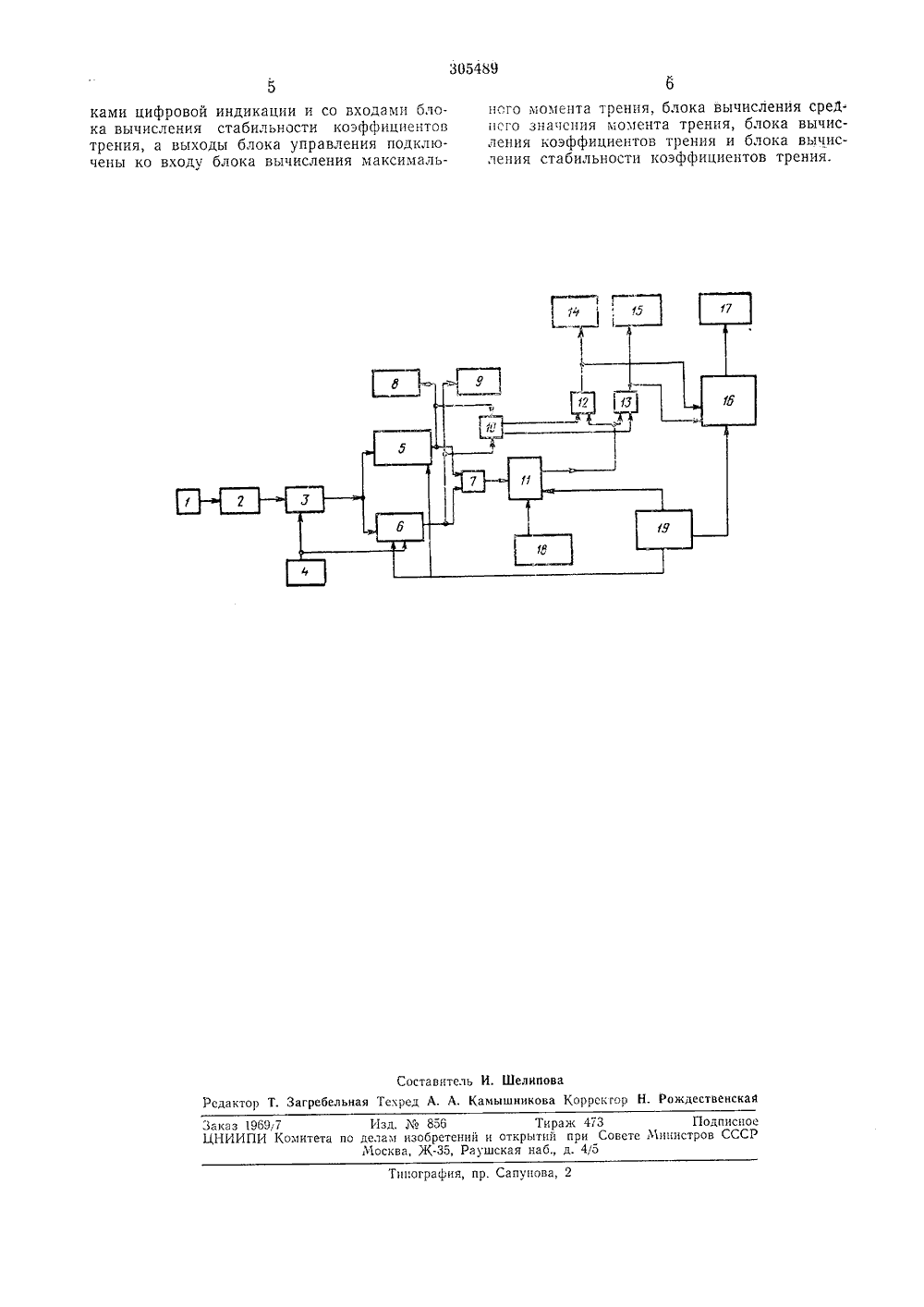

ОП И САН ИЕ ИЗОБРЕТЕН Ия г" - -Союз СоветскихСоциалистических Реслтблин К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 08.1.1970 ( 1397976/18-24)с присоединением заявкиПриоритетОпубликовано 04.Ч.1971. БюллетеньДата опубликования описания 16 Х 111.19 МПК б 06 д 7/48 Комитет по делам изобретеиий и открыт ори Совете Мииистро СССРУДК 681,337,00.572; :621-585.9(088.8) вторызобретен П. Б. Гутман, И. И. Панаиоти и Е.ститут проблем материаловедения АН Шведк инской СС аявитель УСТРОЙСТВО ДЛЯ ВЫЧИСЛЕНИ ТРЕНИВыход датчика 1 (в данное устройство невходит) подключен ко входу нормирующегопреобразователя 2, выход которого соединенс одним из входов преобразователя 8 ана 5 лог - код, состоящего из входных ключей,времяимпульсного преобразователя и генератора заполняющих импульсов. Ко второмувходу преобразователя 3 подключен генератор 4 тактовых импульсов, представляющий10 собой мультивибратор с частотой 10 гц. Выход преобразователя подключен ко входамблока 5 выделения и запоминания максимального значения момента трения и блока 6 вычисления среднего значения момента трения,15 ко второму входу которого подключен выходгенератора 4. Блок 5 состоит из двух реверсивных счетчиков, коммутатора (счетчик идиодная матрица) и системы потенциальноимпульсных логических элементов,20 Блок б состоит из двух аналогичных двоичных счетчиков импульсов, схемы сравнениякодов, реверсивного счетчика и ключа.Выходы блоков 5 и б подключены ко входам диодной схемы ИЛИ 7, к блокам 8 и 925 цифровой индикации, представляющим собойнабор двоично-десятичных пересчетных декад,диодных дешифраторов и цифровых ламп, ико входам триггера 10.Выход логической схемы ИЛЛ 7 связанзО со входом блока 11 вычисления коэффициента повысить процесса Предлагаемое устройство относится к области вычислительных устройств и может бытьиспользовано для работы с установками дляисследования и испытания фрикционных материалов,Основными параметрами, характеризующими работу и эксплуатационные свойства фрикционных материалов, являются средний имаксимальный моменты трения, значения кинетического и статического коэффициентовтрения и их стабильность.До сих пор значения этих параметров получали расшифровкой диаграмм момента трения с последующим вычислением всех основных параметров, что является чрезвычайнотрудоемким процессом и вносит значительныепогрешности.Цель описываемого устройства -точность вычисления параметровтрения.Это достигается тем, что сигнал от датчикамомента трения, расположенного на испытательной установке, в виде унитарного кодаподвергается преобразованиям по определенным законам с помощью блоков, выполненныхна элементах вычислительной техники, и логических схем, соединенных соответствующимобразом,На чертеже изображена блок-схема предлагаемого устройства. РАМЕТРОВ ПРОЦЕССА5 10 15 20 25 30 трения, состоящего из системы двоичных счетчиков импульсов, реверсивных счетчиков, схем сравнения кодов, пересчетного устройства и входных ключей, Выходы триггера 10 и блока 11 связаны со входами ключей 12 и 13, выходы которых подключены к блокам 14 и 15 цифровой индикации и блоку 16 вычисления стабильности коэффициента трения, содержап 1 ему два аналогичных двоичных счетчика импульсов, схему сравнения кодов, реверсивный счетчик, пересчетное устройство и входной ключ. Выход блока 16 подключен к блоку 17 цифровой индикации, аналогичному блокам 8, 9, 14, 16,Кроме того, устройство содержит блок 18 ввода констант, подключенный ко входу блока 11 вычисления коэффициента трения и состоящий из двоично-десятичных декад, двоичных диодных дешифраторов, генератора импульсов, галетных переключателей, выходных ключей и сигнального устройства, а также логический блок 19 управления последовательностью вычислительных операций, состоящий из набора транзисторных потенциально импульсных логических элементов. Выходы блока 19 соединены со входами блоков 5, 6, 11 и 16.Предлагаемое устройство работает следующим образом.Сигнал от датчика 1 преобразуется нормирующим преобразователем 2 в унифицированный сигнал постоянного тока и затем с помощью преобразователя 8 - в унитарный код, т. е. в последовательность импульсов, число которых пропорционально величине входного сигнала. При помощи генератора 4 тактовых импульсов производится квантование входного сигнала.Количество импульсов, пропорциональное мгновенному значени.о входного сигнала, поступает на входы блоков 6 и 6 и запоминается в двоичных реверсивных счетчиках. В момент отсутствия сигнала генератора 4 с помощью логического блока 19 управления запускается коммутатор, который производит поразрядное подключение счетчиков к логической схеме (комбинации схем И, ИЛИ, НЕ), подающей команду сброса на счетчик, в котором записано меньшее из мгновенных значений момента трения, и на один из входов триггера, который управляет ключами, пропускающими последующие импульсы на свободный счетчик; при равенстве мгновенных значений сброс производится только в одном счетчике. В дальнейшем операция выделения максимума будет повторяться, и после окончания цикла в одном из счетчиков будет зафиксировано значение максимального момента трения, которое выводится на блок 8 цифровой индикации.В блоке 6 количества импульсов, пропорциональные мгновенным значениям момента трения, суммируются в реверсивном счетчике. Одним из двоичных счетчиков производится 35 40 45 50 55 60 65 4суммирование импульсов генератора 4. Операция определения среднего момента трения заключается в делении суммы мгновенных значений момента на число отсчетов генератора 4. Это значение выводится на блок 9 цифровой индикации.Количества импульсов от блоков 6 и 6 вводятся через схему ИЛИ 7 в блок 11 вычисления коэффициента трения, где производятся деления на постоянные величины, задаваемые блоком 18 ввода констант. Результат вычисления выводится на блоки 14 и 15 цифровой индикации и на блок 16 вычисления стабильности коэффициента трения, где производится деление вводимых значений с последующей индикацией результата блоком 17 цифровой индикации,Последовательностью операций, производимых устройствами, и порядком их взаимного подключения управляет логический блок 19 управления.Таким образом, предлагаемое устройство позволяет производить оперативный и точный анализ характеристик процесса трения в любом цикле и получать цифровые значения этих параметров в конце любого цикла, что значительно увеличивает точность и снижает трудоемкость проведения операций вычисления. Предмет изобретения Устройство для вычисления параметров процесса трения, содержащее генератор тактовых импульсов, преобразователь аналог - код, триггер, ключи, логическую схему ИЛИ, блок управления и блоки цифровой индикации, отличающееся тем, что, с целью повышения точности вычисления параметров процесса трения, оно содержит нормирующий преобразователь, блок выделения и запоминания максимального момента трения, блок вычисления среднего момента трения, блок вычисления коэффициентов трения, блок ввода констант и блок вычисления стабильности коэффициентов трения, причем выход нормирующего преобразователя подключен ко входу преобразователя аналог - код, ко второму входу которого подключен выход генератора тактовых импульсов, выход преобразователя аналог - код подключен ко входам блока выделения и запоминания максимального момента трения и блока вычисления среднего момента трения, другой вход которого связан с генератором тактовых импульсов, выходы указанных блоков подключены ко входам триггера, ко входам схемы ИЛИ и ко входам блока цифровой индикации, выход схемы ИЛИ связан с одним из входов блока вычисления коэффициентов трения, к другому входу которого подключен выход блока ввода констант, выход блока вычисления коэффициентов трения связан со входами двух ключей, другие входы которых соединены с выходами триггера, выходы ключей связаны с бло ками цифровой индикации и со входами блока вычисления стабильности коэффициентов трения, а выходы блока управления подключены ко входу блока вычисления максимального момента трения, блока вычисления среДпего значения момента трения, блока вычисления коэффициентов трения и блока вычисления стабильности коэффициентов трения.Составитель И. Шелипова Редактор Т. Загребельная Техред А. А. Камышникова Коррскгор Н. Рождественская Заказ 19697 Изд. Ъое 856 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 45Типография, пр. Сапунова, 2
