Приспособление к теодолиту для определения превышении точек и горизонтальных положений линий при тахеометрической съемке
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 30456
Автор: Шаг
Текст

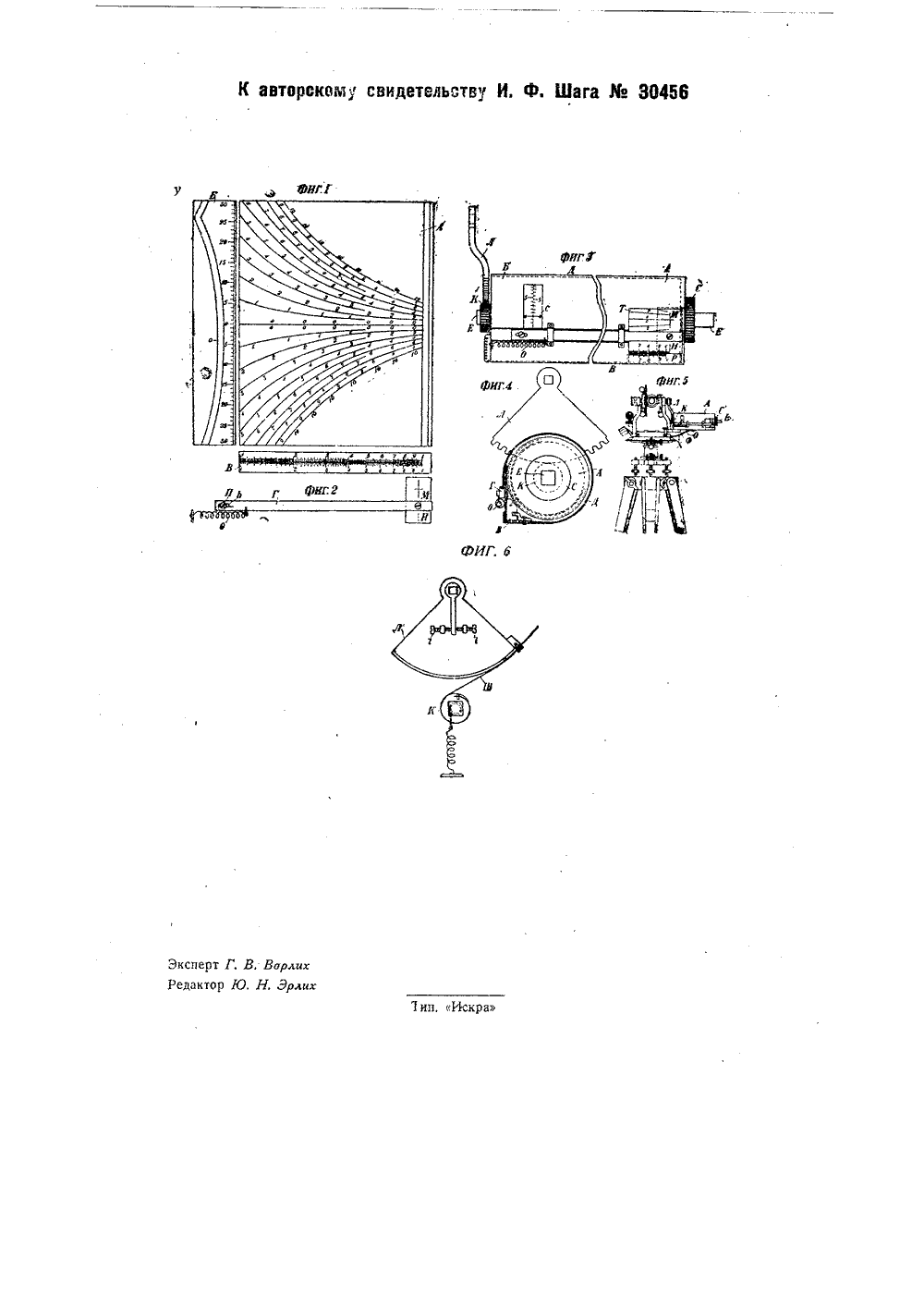

30 асс 42 с,КСАН ля определения превыпроложений линий прии съемке. риспособления к теодолиту вений точек и горизонтальны тахеометрическторскому свидетельству И. ф. Шага, заявленно 1931 года (спр, о перв.100369). каб ая 1933 года идаче авторского свидетельства опубликоваио Приспособление или прибор имеет назначение сделать ненужными кабинетные вычисления после съемки. Он дает сразу во время работы в поле как горизонтальное положение линий, так и превышение точек. Основной частью приспособления является диаграмма превышений, нанесенная на подвижном цилиндре. Диаграмма барабана А в развернутом виде показана на фиг, 1, По вертикальной оси диаграммы отложены градусы углов наклона, а по горизонтальной - логарифмическая шкала длин.Кривые постоянных превышений вычислены по формуле тангенса угла наклона и показывают превышения, равные 1, 2, 39, 10 метрам при шкале длин от 10 до 100 метров или 10, 20, 30 90, 100 метрам при шкале длин от 100 до 1000 метров Превышения более 100 метров встречаются очень редко, Кроме того углы наклона огоаничены 30 градусами в обе стороны, чего практически достаточно. Средняя (прямая) линия показывает превышеся к приспособлеработ при тахе- давая сразу же в е проложение литочек. Изобретение относитиям для механизацииметрической съемке,оле как горизонтальноий, так и превышение обление,прикрепоеди к теодолиту, енного в кожухе с нанесенной на чета через проия точек и шкалой я линий. Для по- сектор, насаженось трубы теодоПредлагаемое приспосляемое сбоку или спевыполнено в виде помещповоротного барабананем диаграммой для отсрез в кожухе превышендля отсчета проложениворота барабана служитный на горизонтальнуюлита. На чертеже фиг.1 изо превышений; фиг, 2 - л ми; фиг, 3 - общий вид соединение сектора с б прибор (фиг. 3), устав долите сбоку; фиг. 6 - полнения соединения, фиг. 4.ЗЗЗ бражает диаграмму инейку с индекса- прибора; фиг. 4 в 1 арабаном; фиг, 5 -овленный на тео-другую форму вы.указанного наВХОДНОЕ ВВНДПЕДЮВО НК ИЗВБРЕНЧЕдексу Р, а вместе с ней и диаграммы превышений, как связанной со шкалой длин, даст возможность по подвижному индексу Л читать превышение при определенной длине горизонтального положения (по кресту линий индекса). Поправка на наклон линии вводится тем, что индекс Л переместится на определенную величину при данном угле наклона по логарифмической кривой,а поправка на коэфициент дальномера вводится для данного теодоли-та один раз перемещением на некоторую величину (фиг. 2) винта П, что будет правильно при логарифмической шкаледлин,Так как зубчатая передача не является равномерной в пределах одного зубца, тозубчатый сектор Л и шестерню К можно/заменить шкивами Л и К (фиг. 6) с отношением диаметров б:1 и прикрепленной к ним металлической (инварной) лентой Ш. Винты ЧЧявляются установочными при выверке теодолита в соединении с тахеографом,Для уменьшения парусности теодолита с тахеографом последний можно располагать не сбоку, как указано на фиг, 5, а впереди теодолита (под окуляром трубы). Предмет изобретения.1. Приспособление к теодолиту для определения превышения точек и горизонтальных проложений линий, отличающееся тем, что оно выполнено в виде поворотного барабана с нанесенной на нем диаграммой, служащей для отсчета по индексу Л превышений точек, снабженного линейкой В для отсчета горизонтальных проложений.2. Приспособление по п. 1, отличающееся тем, что для отсчета горизонтальных проложений линий применена подвижная, снабженная прорезью Ь., находящаяся под действием пружины О линейка Г, сцепленная с барабаном А посредством болта П,проходящего при поворотеюбарабана по прорези, очерченнои по ло. гарифмической кривой у квадрата косинуса угла наклона и предназначенной для установки связанных с линейкой подвижных индексов ЗХ и Н по шкале В.3, В приспособлении по и. п. 1 и 2 применение насаженного на горизонтальную ось трубы теодолита зубчатого сектора Л, или шкива Л, служащего для поворота барабана,
СмотретьЗаявка
100369, 30.12.1931
Шаг И. Ф
МПК / Метки
МПК: G01C 3/30
Метки: горизонтальных, линий, положений, превышении, съемке, тахеометрической, теодолиту, точек
Опубликовано: 31.05.1933
Код ссылки
