Приспособление к кипрегелю для получения горизонтального положения и превышения в виде отсчета
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 13446
Автор: Козлов
Текст

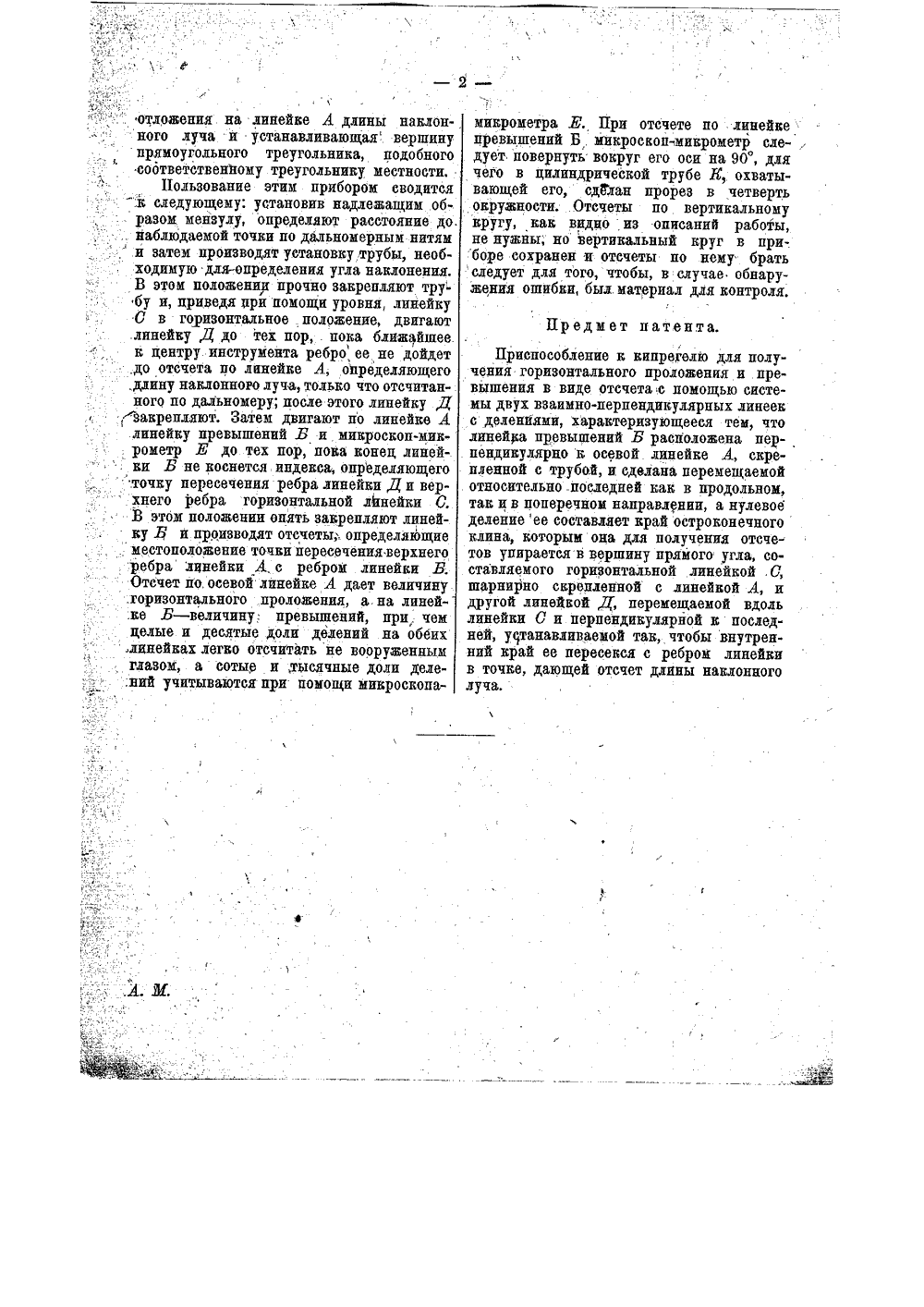

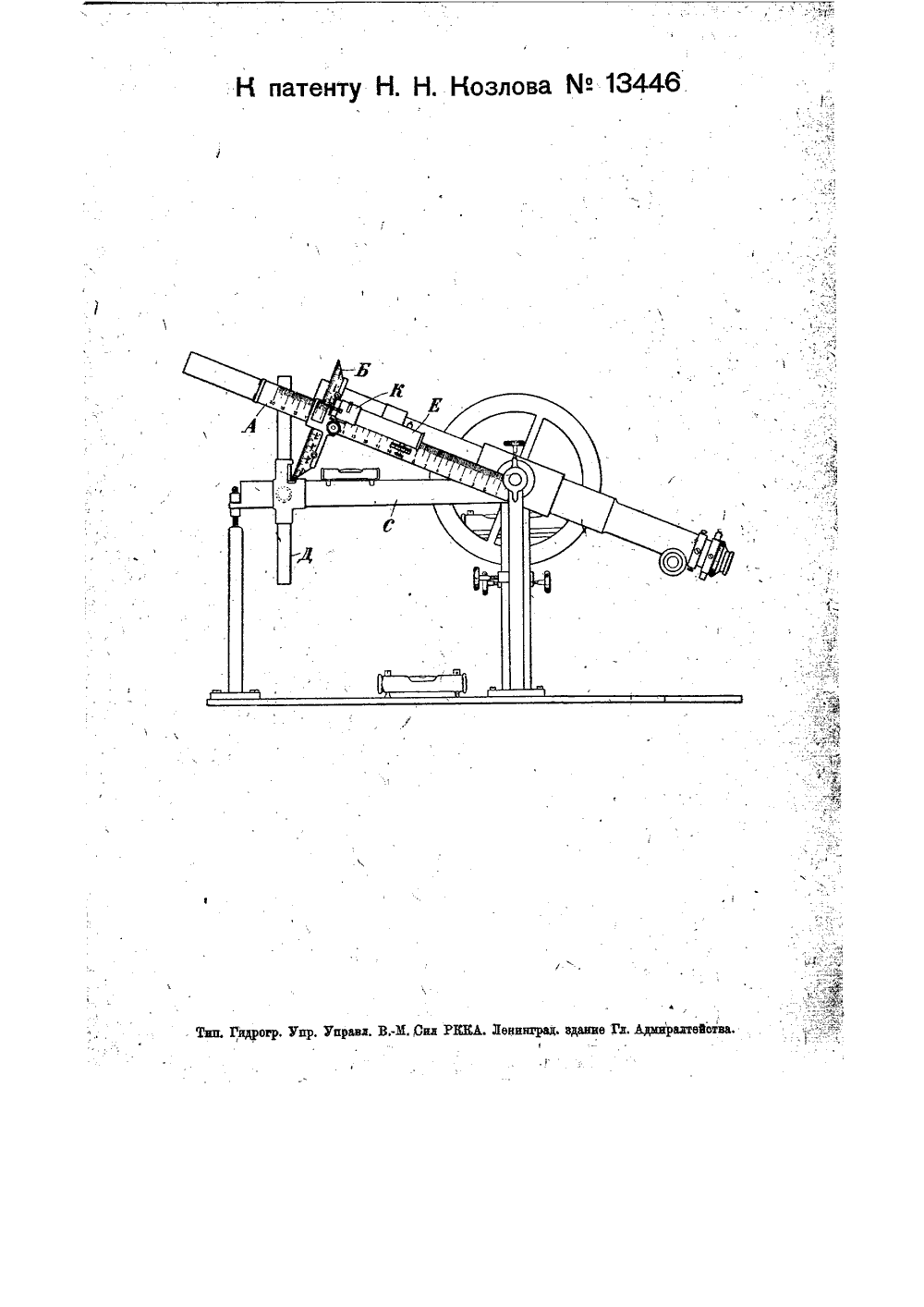

отложения на линейке А длины наклонного луча й устанавливающая вершину прямоугольного треугольника, подобного соответственному треугольнику местности.Пользование этим прибором сводится-.к следующему: установив надлежащим об;. разом мензулу, определяют расстояние до .," наблюдаемой точки по дальномерным нитям" и затем производят установку, трубы, необходимую для-епределения угла наклонения, В этом положении прочно закрепляют тру- бу и, приведя прй помощи уровня, линейку С в горизонтальное положение, двигают .линейку Д до тех пор, . пока ближайшее к центру инструмента ребро ее не дойдет ,до отсчета по линейке А, определяющего ,длину наклонного луча, только что отсчитанного по дальномеру; после этого линейку Д; закрепляют, Затем двигают по линейке Алинейку превышений Б и микроскоп-микрометр Ж до тех пор, пока конец линей, ки Б не коснется, индекса, определяющеготочку пересечения ребра линейки Д и верхнего ребра горизонтальной линейки С, В этом положении опять закрепляют линейку Д и производят отсчеты;, определяющие. местоположение тонки пересечения верхнегоребра линейки А, с ребром линейки Б.Отсчет по,осевой линейке А дает величину .горизонтального проложения, а. на линей.ке Б в величи, превышений, при, чем целые и десятые доли делений на обеих .линейках легко отсчитать не вооруженным глазом, а сотые и ,тысячные доли деле:ний учитываются при помощи микроскопамикрометра Ю. При отсчете по линейке превышений Б. микроскоп микрометр сле-, дует повернуть вокруг его оси на 90, для чего в цилиндрической трубе Ю, охватывающей его, сделан прорез в четверть окружности, . Отсчеты по вертикальному кругу, как видно из описаний работы, не нужны; но вертикальный круг в при-. боре сохранен и отсчеты по нему брать следует для того, чтобы, в случае обнаружения ошибки, был. материал для контроля. Предмет патента,Приспособление к кипрегелю для получения горизонтального проложения и превышения в виде отсчета с помощью системы двух взаимно-перпендикулярных линеек с деленйями, характеризующееся тем, что линейка превышений Б расположена перпендикулярно к осевой линейке А, скрепленной с трубой, и сделана перемещаемой относительно .последней как в продольном, так и в поперечном направлении, а нулевое деление ее составляет край остроконечного клина, которым она для получения отсчетов упирается в вершину прямого угла, составляемого горизонтальной линейкой .С, шарнирно скрепленной с линейкой А, и другой линейкой Д; перемещаемой вдоль линейки С и перпейдикулярйой к последней, устанавливаемой так, чтобы внутренний край ее пересекся с ребром линейки в точке, дающей отсчет длины наклонного луча.Вше Рщфещ Упд Узщввл В М енннград. вднние Гл. А ейотв
СмотретьЗаявка
30829, 01.08.1928
Козлов Н. Н
МПК / Метки
МПК: G01C 9/00
Метки: виде, горизонтального, кипрегелю, отсчета, положения, превышения
Опубликовано: 31.03.1930
Код ссылки
<a href="https://patents.su/3-13446-prisposoblenie-k-kipregelyu-dlya-polucheniya-gorizontalnogo-polozheniya-i-prevysheniya-v-vide-otscheta.html" target="_blank" rel="follow" title="База патентов СССР">Приспособление к кипрегелю для получения горизонтального положения и превышения в виде отсчета</a>
Вычислительное устройство для управления лучом линейки излучателей
Номер патента: 1571607
Опубликовано: 15.06.1990
МПК: G05B 15/02
Метки: вычислительное, излучателей, линейки, лучом
...сдвиг, нулевой уровень сигнала появится на втором выходе регистра 7 и закроет второй элемент И группы 9 элементов И. Процесс будет продолжаться да тех пар, пока ца всех выходах регистра 7 сдвига,не появятся нулевые уровни сигналов. Сдвиг вправо или влево производится в зависимости ат знака сдвига Фаз.В результате на выход первого по направлению сдвига элемента И группы 9 пройдет количество импульсов, соответствующее значению кода фазы, на выход второго па направлению сдвига элемента И пройдет удвоенное количество импульсов и т.д. Зти импульсы через элементы ИГИ группы 10 будут поступать на входы 23 генераторов синусаидальных колебаний и учитываться,Тактовые импульсы через элемент И 3 и элементы ИЛИ группы 10 будут поступать на входы...
Прибор для расчетов поставов в лесопильном деле
Номер патента: 18419
Опубликовано: 31.10.1930
Автор: Андреев
Метки: деле, лесопильном, поставов, прибор, расчетов
...наиболее выгодный из них. В том частном случае, когда необходимо определить диаметр бревна для того, чтобы получить из него брус, опиленный чисто на четыре канта размером, например, 24 Х 26 см поступают так: хомутик Ы ставят посередине корпуса А так, чтобы правая его грань была на нолевой линии,От этого хомутика отсчитывают по движку З половину толщины бруса т,-е, 12 см, двигая его вправо от хомутиьа Н, пока деление 12 см на движке З (влево от линейки С) не совпадет с правым ребром хомутика Н, а также и с полевым делением корпуса А, или пока левая грань линейки С не пересечет деление 12 см на корпусеА (по правую сторону от нуля или хомутика). Далее, на перпендикулярной линейке С отсчитывают прямо деление 26 см и наклоняют к ней линейку...
Расточный станок
Номер патента: 231299
Опубликовано: 01.01.1968
Авторы: Гаев, Жевелев, Кочубиевский
МПК: B23B 39/02, B23Q 35/04
...усилителя 32 появляется напряжение постоянного тока, возбукдающее электромагнитный усилитель 33, напряжение с которого подается на электродвигатель 34 подачи шпинделя 35. При этом ротор сельсина-приемника 31, кинематически связанного с электродвигателем 34 через шестерни 3 б и 3, винт 38 и шестерни 39 42, повернется на угол, задаваемый сельсином-датчиком 30.Сельсин-приемник 3 также кинематическисвязан с резцедержателем б, имеющим внешнюю винтовую нарезку, через шестерни 3 б и 37, винт 38, гайку 43, шпиндель 35, рейку 44, шестерни 45 - 48 и шестерню-гайку 49.Таким образом электродвигатель 34 черезшестерни 42 - 39, далее - винт 38, гайку 43, шпиндель 35, рейку 44, шестерни 45 - 48 и шестерню-гайку 49 сообщает резцедержатслю...
178568
Номер патента: 178568
Опубликовано: 01.01.1966
МПК: A01C 1/00, G01N 19/00
Метки: 178568
...определения физико-механических свойств семян, Одним из показателей этих свойств, определение которого необходимо для исследования работы высевающих аппаратов сеялок. 5 является коэффициент восстановления семян. т. -е. отношение высоты подъема семян при ударе о горизонтального плогцадку к высоте их свободного падения.Известные приборы даш 1 ого назначения со стоят из укрепленной в штативе пад горизонтальной площадкой отградуирован пой прозрачной трубки. Подъем семян после отражения происходит в той же трубке, олагодаря чему из-за влияния трения семян о степ ки трубки, а также субъективности определения высоты подьема точность определений невысока.Предлагаемый прибор снабжен установленным на нижнем конце трубки датчиком поо хождения...
Микромоментомер
Номер патента: 838447
Опубликовано: 15.06.1981
МПК: G01L 3/00
Метки: микромоментомер
...планками 24 с помощью микровинтов 25, которая, в свою очередь, перемещается по оси У с помощью микровинта 26 вместе с платой (подачей) 27, закрепленной через плату 28 на основании 29 с помощью винтов 30 и 31 (регулировочных прижимных и отжимных), позволяющих изменять ее угол наклона Е относительно горизонтальной плоскости Х-У и вертикальной оси ЕОснование 29 вместе с кронштейнами 32 перемещается вверх - вниз по оси 1 вдоль пазов 33 относительно винтов 34, закрепленных на несущей стойке 35, На подвижной части 18 компенсатора закреплены кронштейны 36 и 37 с зеркалами 38 и 39, установленные под углом порядка 45 к коаксиаль 0ным зазорам 40 и 41 между подвижной 18 и неподвижной 19 частями компенсатора 18-19, имеющих величины У и...
