Устройство для определения температуры расплава в плавильном агрегате
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

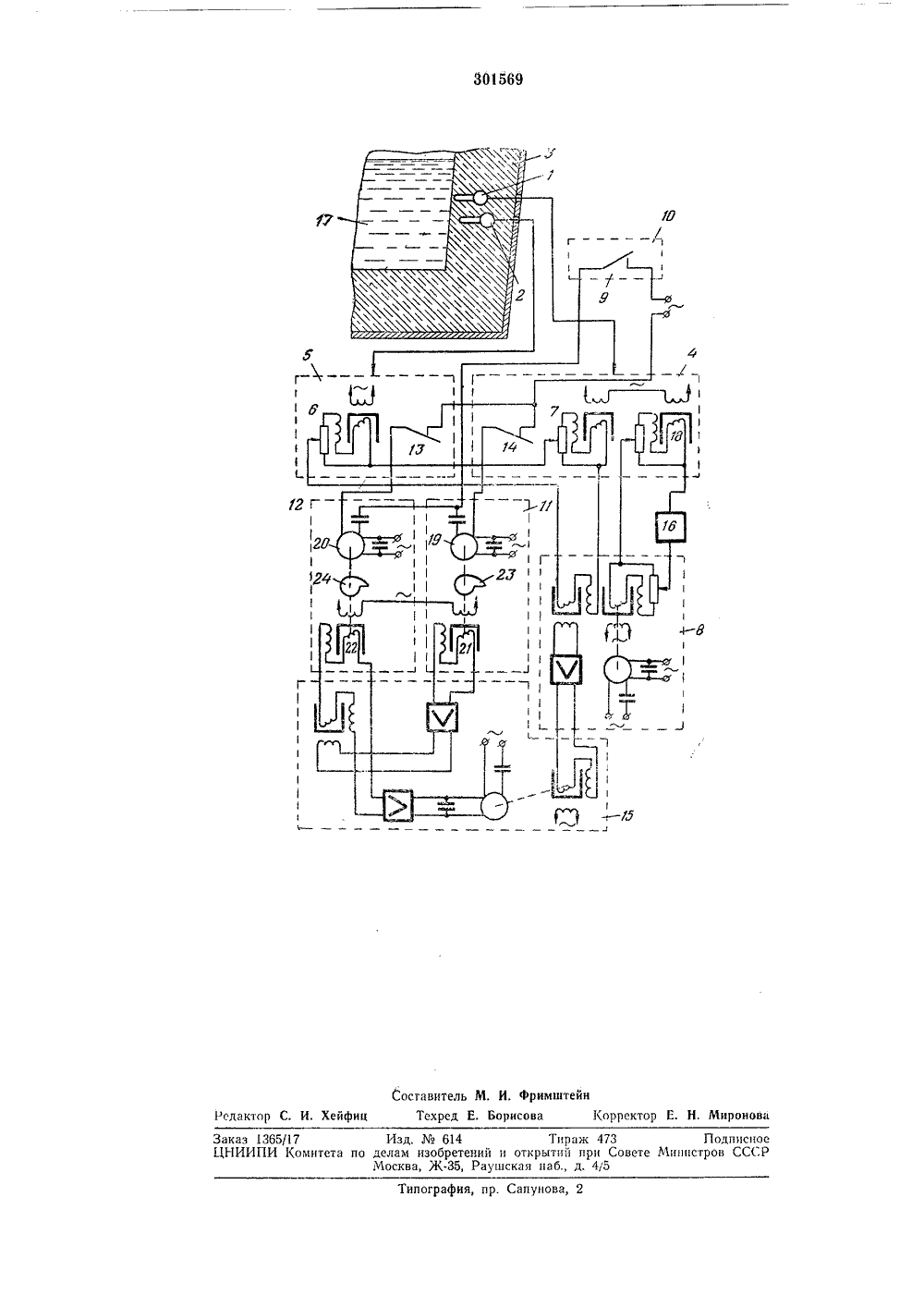

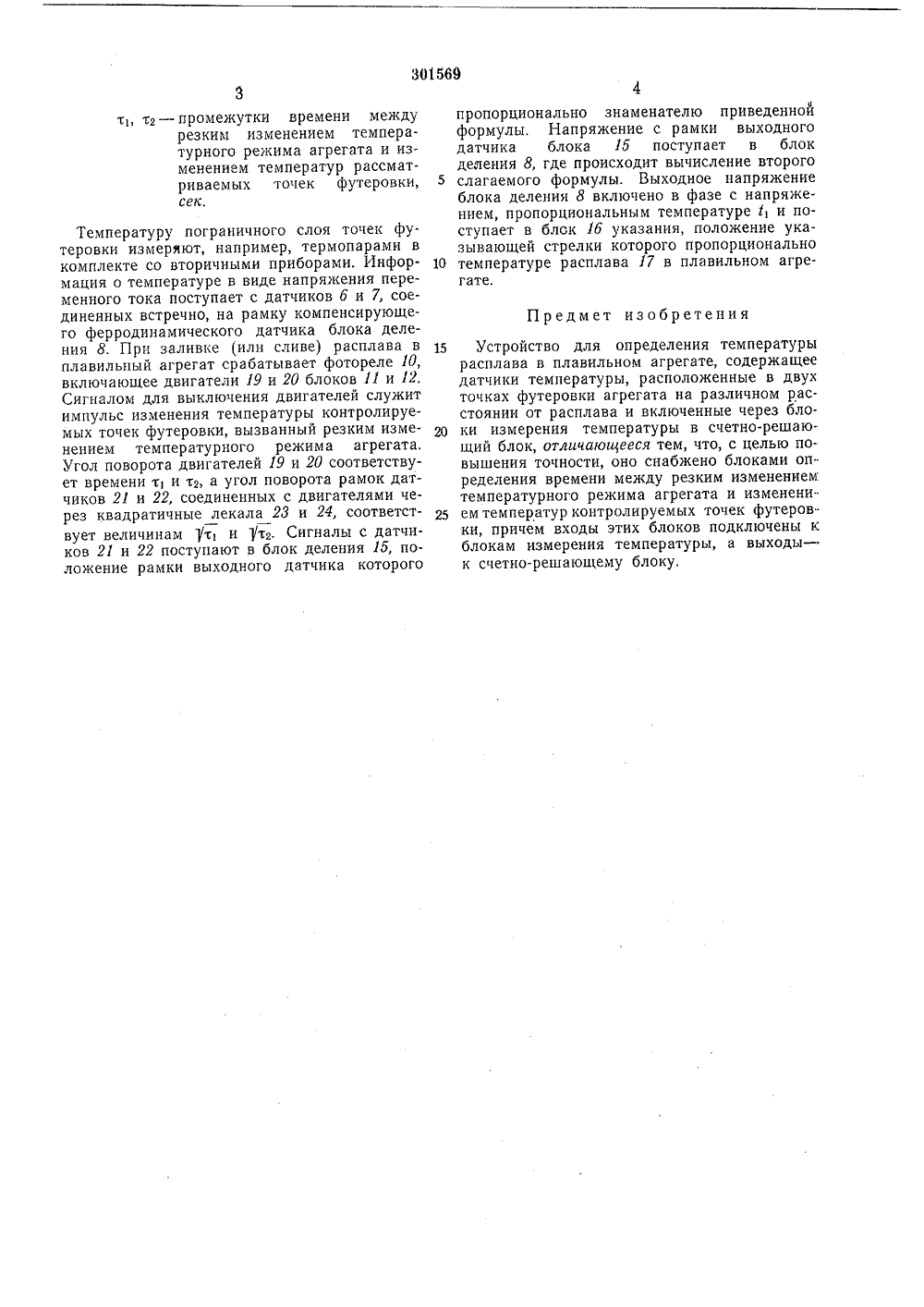

О П И С А- НИ"-ЕИЗОБРЕТЕН ИЯ ЗО 569 Союз Советских Соттиалнстическик РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт, свидетельстваЗаявлено 08.Ът.1968 ( 1231221/18-10)с присоединением заявкиПриоритетОпубликовано 21,1 Ч.1971. Бюллетень14Дата опубликования описания 8.И.1971 МПК 6 011( 7/02 Комитет ло делам изобретений и открытий ори Совете Министров СССРЗаявитель УСТРОЙСТВО ДЛЯ ОП РЕДЕЛ ЕН ИЯ ТЕМП ЕРАТУРЫ РАСПЛАВА В ПЛАВИЛЬНОМ АГРЕГАТЕНастоящее изобретение относится к облас ти создания устройств автоматического контроля в металлургии.Известны устройства для определения тем. пературы расплава в плавильном агрегате, содержащие датчики температуры, расположенные в двух точках футеровки на различном расстоянии от расплава и включенные через блоки измерения температуры в счетно-решающий блок.Однако эти устройства не обеспечивают требуемой точности измерения из-за погрешности, возникающей вследствие изменения толщины футеровки при ее выгорании.Предлагаемое устройство для повышения точности измерения снабжено блоками определения времени между резким изменением температурного режима агрегата и изменениет температур контролируемых точек футеровки, причем входы этих блоков подключены к блокам измерения температуры, а выходы - к счетно-решающему блоку.На чертеже представлена принципиальная схема описываемого устройства.Датчики температуры двух точек 1 и 2 футеровки 8 соединены соответственно со входами блоков 4 и 5 измерения температуры. Датчики б и 7, встроенные в эти блоки, соединены встречно между собой и с блоком 8 деле 11 ия, Контакт 9 датчика резкого изменения температурного режима агрегата, например фотореле 10, соединен со входом блоков 11 и 12 определения промежутков времени между резким изменением температурного режима плавильного агрегата и изменением температур контролируемых точек 1 и 2 футеровки 8.Кроме того, входы блоков 11 и 12 соединены с контактами 18 и 14 блоков 4 и б. Выходы блоков 11 и 12 через блок деления 15 соеди 1 о иены со входом блока деления 8, выход которого соединен с блоком 1 б указания температуры расплава 17, а блок 1 б соединен с датчиком 18 блока 4,Температуру расплава 17 в плавильном агрегате (на чертеже не показан) можно определить по температуре точек 1 и 2 пограничного слоя футеровки 8 агрегата с коррекцией толщины футеровки по промежуткам времени между резким изменением температурного режима агрегата и изменением температур контролируемых точек футеровки по формуле: где 1, 1, и 1, - температуры соответственнорасплава в плавильном агрегате и двух точек футеров ки, С;ть т 2 - промежутки времени междурезким изменением температурного режима агрегата и изменением температур рассматриваемых точек футеровки, сек. Температуру пограничного слоя точек футеровки измеряют, например, термопарами в комплекте со вторичными приборами. Информация о температуре в виде напряжения переменного тока поступает с датчиков б и 7, соединенных встречно, на рамку компенсирующего ферродинамического датчика блока деления 8. При заливке (или сливе) расплава в плавильный агрегат срабатывает фотореле 10, включающее двигатели 19 и 20 блоков 11 и 2. Сигналом для выключения двигателей служит импульс изменения температуры контролируемых точек футеровки, вызванный резким изменением температурного режима агрегата. Угол поворота двигателей 19 и 20 соответствует времени т, и ть а угол поворота рамок датчиков 21 и 22, соединенных с двигателями через квадратичные лекала 23 и 24, соответствует величинам т, и т 2. Сигналы с датчиков 21 и 22 поступают в блок деления 15, положение рамки выходного датчика которого Опропорционально знаменателю приведеннои формулы, Напряжение с рамки выходного датчика блока 15 поступает в блок деления 8, где происходит вычисление второго слагаемого формулы. Выходное напряжение блока деления 8 включено в фазе с напряжением, пропорциональным температуре 1, и поступает в блок 1 б указания, положение указывающей стрелки которого пропорционально 10 температуре расплава 17 в плавильном агрегате. Предмет изобретения15 Устройство для определения температурырасплава в плавильном агрегате, содержащее датчики температуры, расположенные в двух точках футеровки агрегата на различном рас.стоянии от расплава и включенные через бло.20 ки измерения температуры в счетно-решающий блок, отличающееся тем, что, с целью по.вышения точности, оно снабжено блоками определения времени между резким изменением: температурного режима агрегата и изменени 25 ем температур контролируемых точек футеровки, причем входы этих блоков подключены и блокам измерения температуры, а выходы - к счетно-решающему блоку.1 1 В Составитель М. И. фримштейн Редактор С. И. Хейфиц Техред Е. Борисова Корректор Е. Н, Миронова аказ 1365/17 Изд.614 Тираж 473 Подппсио 1 НИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Ж-З 5, Раушская наб., д. 4(5ипография, пр. Сапунова,
СмотретьЗаявка
1231221
Н. А. Сорокин, С. К. Соболев, В. С. Богушевский, Э. С. Гескин, Р. В. Старое, Институт автоматики
МПК / Метки
МПК: G01K 7/02
Метки: агрегате, плавильном, расплава, температуры
Опубликовано: 01.01.1971
