Эластичное лабиринтное уплотнение (пл;: нтйо-;: , х: есмаdd. “
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 299660
Авторы: Орлик, Проектно, Центральный
Текст

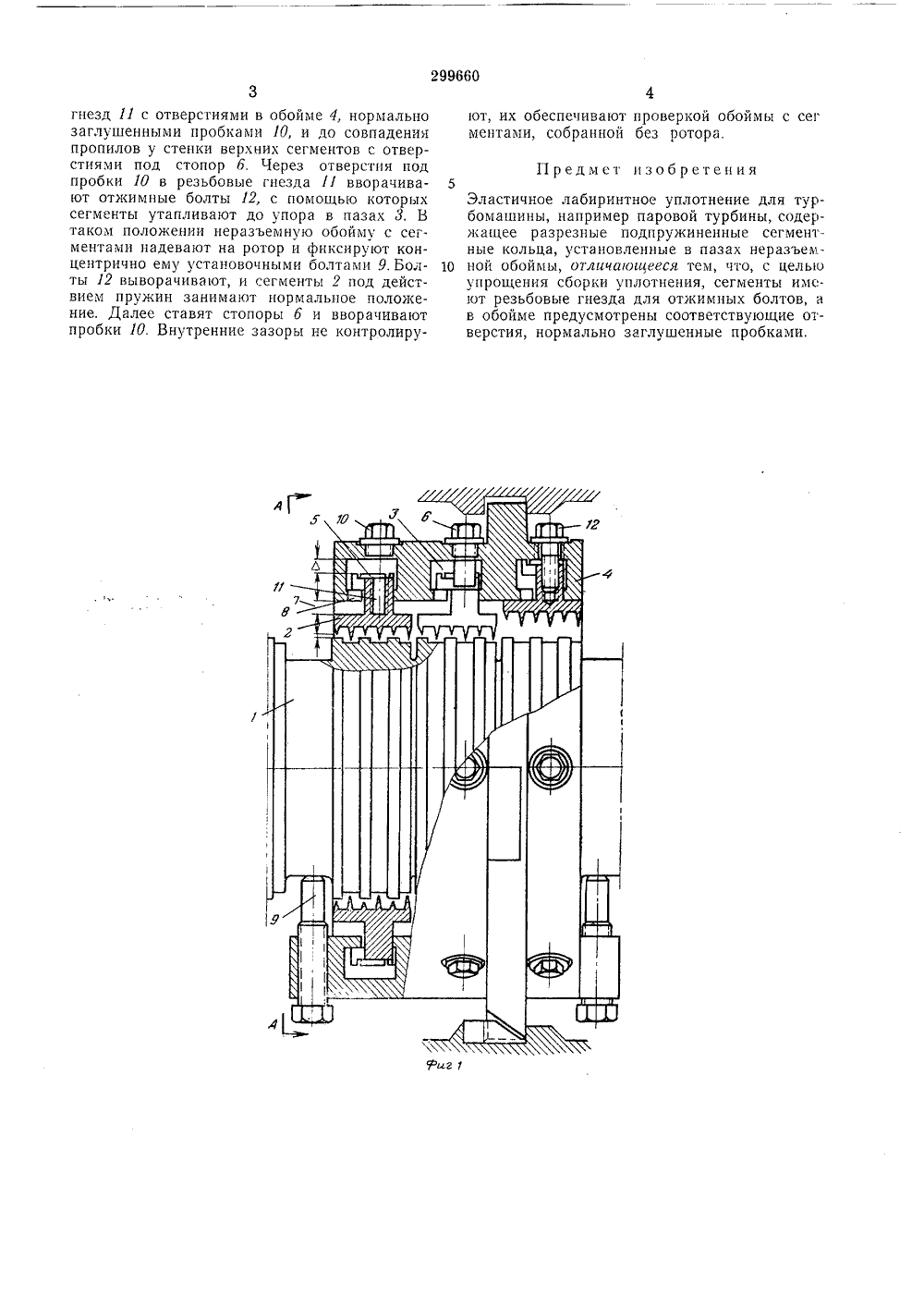

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ299660 Союз Советских Социалистических Республикависимое от авт. свидетельстваявлено 14 т.1967 ( 1178781/24-6)рисоедииеиисм заявкиПК Е 01 т 11/02 иорит комитет по делам изобретений и открыт при Совете,Мииистро СССР21.165,762088.8) Опубликовано 261971. Бюллетень12Лата опубликования описания 23,т.1971 Лвторизобретсин В. Г. Орликучно-исследовательский и проектно-ко институт им. И. И. Ползунова о ск С О:О:НАЯ ц,тгфц . у.ив.-ц1 ,1 ЕДЯД:;(Д ЧНОЕ ЛАБИРИНТНОЕ УПЛОТНЕН И относится к облас тся эластичных ла Изобретение ти турбостроения и касае биринтныхуплотнений,Известны эластичные лабиринтные уплотнения, содержащие разрезные подпружиненные кольца, установленные в пазах обоймы,имеющей горизонтальный осевой разъем.Однако при работе турбомашины имеетместо радиальная неравномерность температурного поля, приводящая к тепловому короблению обоймы с горизонтальным разъемом, которое, в свою очередь, приводит к радиальным задевациям и износу уплотнений.Известны также жесткие лабириитные уплотнения с иеразъемиой обоймой. В осевых, особенно высокотемпературных турбинах с горизонтальным разъемом, жесткие уплотненияне обеспечивают надежности и экономичностиработы турбины.Целью изобретения является упрощение 20сборки уплотнения.Лля этого сегменты имеют резьбовьда для отжимных болтов, а в обоймемотреиы соответствующие отверстимальио заглушенные пробками. 25На фиг. 1 показан участок лабириитиогоуплотнения, продольный разрез; иа фпг, 2 -разрез по А - А иа фиг. 1.Уплотпительные элементы ротора 1 и сегментов 2 образуют лабиринты и уплотнитель- З 0 е гнез предус я, иор аявитель Центральный ные щели. Сегменты установлены в пазах 3,например Г-образной формы неразъемнойобоймы 4 и прижаты пружинами 5 в направлении к оси вращения ротора. Стопоры будерживают сегменты 2 от проворачивания.На случай задевания илн теплового расширения сегменты выполнены радиально подвижными (благодаря наличию люфта 7). В исходное положение сегменты возвращаются припомощи пружин 5 и давления рабочей среды,подводимой в пазы 3 через вырезы 8 в буртахобоймы. На торцовой поверхности обоймыдолжно быть хотя бы по три пропила с резьбовыми отверстиями, в которые ввинчены установочные болты 9, центрирующие обоймуотносительно ротора при сборке.В каждом пазу 3 выполнены резьбовые отверстия (в количестве, равном числу сегментов), нормально заглушенные пробками 10, ав каждом сегменте против этих отверстий -резьбовые гнезда 11, в которые при сборкеможно ввертывать отжимиые болты 12,Сборку уплотнения осуществляют следуощим образом,Сегменты 2 с пружинами 5 ио одному вставляот радиально в пазы 3 обоймы перед надеванием ее на ротор, В вырезы 8 в буртахобоймы проходят заплечики 13 сегментов. Затем все сегменты смещают по окружности врабочее положение до совпадения резьбовыхгнезд 11 с отверстиями в обойме 4, нормально заглушенными пробками 10, и до совпадения пропилов у стенки верхних сегментов с отверстиями под стопор б. Через отверстия под пробки 10 в резьбовые гнезда 11 вворачивают отжимные болты 12, с помощью которых сегменты утапливают до упора в пазах 3. В таком положении неразъемную обойму с сегментами надевают на ротор и фиксируют концентрично ему установочными болтами 9. Болты 12 выворачивают, и сегменты 2 под действием пружин занимают нормальное положение, Далее ставят стопоры б и вворачивают пробки 10. Внутренние зазоры не контролируют, их обеспечивают проверкой обоймы с сегментами, собранной без ротора,Предмет изобретения5Эластичное лабиринтное уплотнение для турбомашины, например паровой турбины, содержащее разрезные подпружиненные сегментные кольца, установленные в пазах неразъем ной обоймы, отличающееся тем, что, с цельюупрощения сборки уплотнения, сегменты имеют резьбовые гнезда для отжимных болтов, а в обойме предусмотрены соответствующие отверстия, нормально заглушенные пробками..ЦИИПИ Комитета по делам изобретенийМосква, Ж, Ра Тира к 473 Подписное окргятий ири Совстс Мииисгров СССР сная паб. д. 45
СмотретьЗаявка
1178781
В. Г. Орлик, Центральный научно исследовательский, проектно конструкторский институтИ. И. Ползунова
МПК / Метки
МПК: F01D 11/02
Метки: есмаdd, лабиринтное, нтйо, пл, уплотнение, эластичное
Опубликовано: 01.01.1971
Код ссылки
<a href="https://patents.su/3-299660-ehlastichnoe-labirintnoe-uplotnenie-pl-ntjjo-kh-esmadd.html" target="_blank" rel="follow" title="База патентов СССР">Эластичное лабиринтное уплотнение (пл;: нтйо-;: , х: есмаdd. “</a>
