Ирователь мощных двухполярных илшульсов на тиратронах

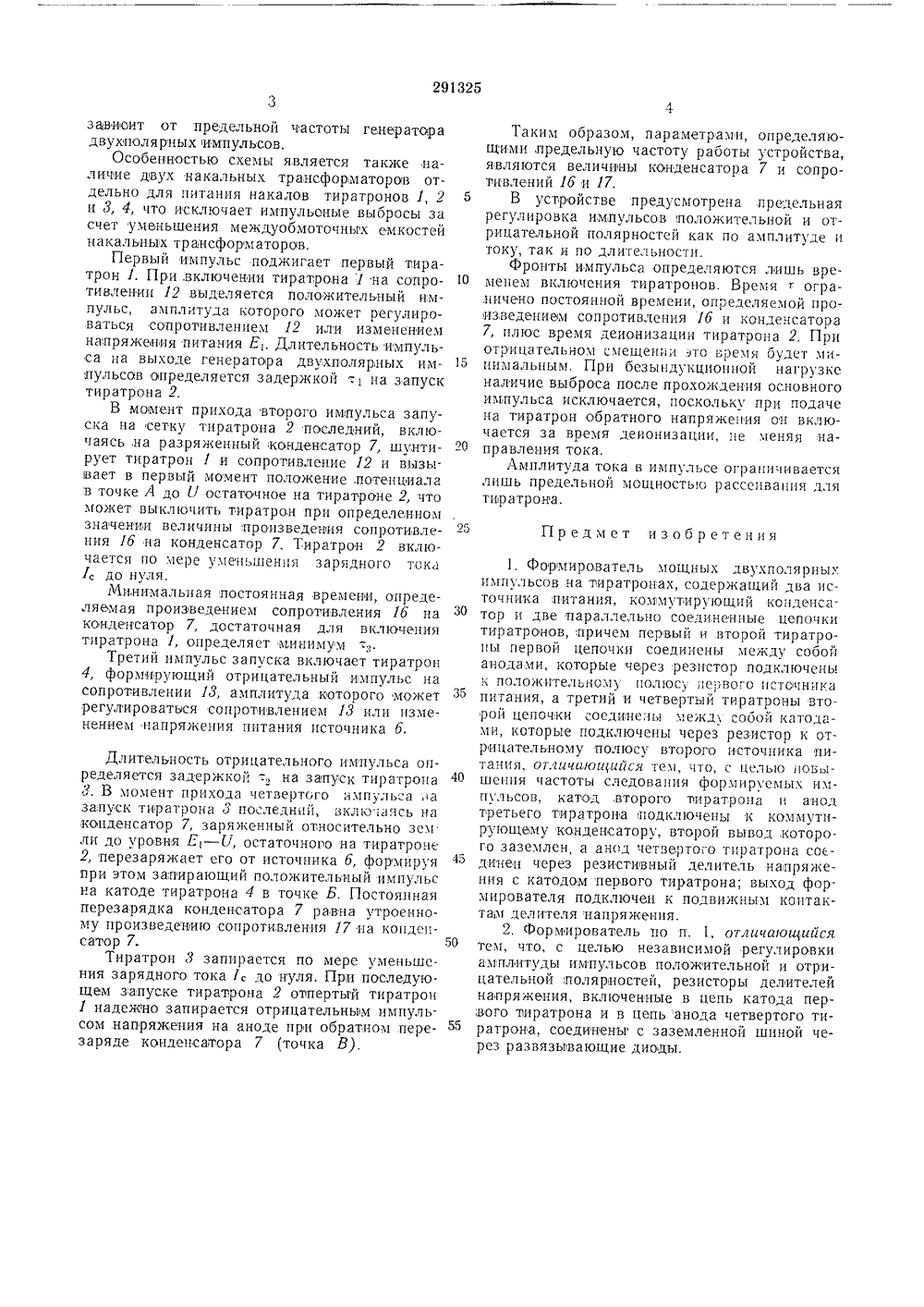

291325 ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ Союз Советских Социалистических РеспубликЕТЕЛЬСТВУ К АВТОРСКОМУ ависимое от авт, свидетельства Ловаявлено 301967 ( 1129937/26-9) МПК 5/01, 5/ трисоединением заявки ЪЪ -Комитет по дел риорите изобретений и открытий и Совете Министров СССР971. Бюллетень .а тДК 621.373.432 (088.8) 1 уоликован ата опубликования описания 23,111,191 г-т Г 1 т 1,",. т . -" -,." й Ъ. Н. Синеокий в ОРИИ РОВАТЕЛ Ъ МОЩН ЪХ ДВУХПОЛЯ Р Н ЫХ ИМПУЛЬСОВ НА ТИРАТРОНАХИзобретение относится к импульсной технике и может быть использовано, например, при исследовании и применении запираемых тиристоров. Известные схемы генераторов мощных двухполярных импульсов на тиратронах имеют малую предельную частоту, колебательность на верш 1 тне импульса, плохой передний фронт, зависящий от нагрузки, большую длительность залнсго фронта. Кроме того, в них необходимо использование многозвенных линий задержки и невозможна плавная регулировка длительностей импульсов (длительность изменяется переключением количества звеньев лин 1 гй задержки),Цель изобретения - получение мощных двухполярных импульсов с фронтами не я же 0,2 11 ксек, не зависящими от нагрузки, на одном выходе, при отсутствии постоянной составляющей, в более широком диапазоне частот, ,длительностей 11 скважностей.Сущность изобретения заключается в раз,дельном формировании фронтов импульсов ПРИ ИСПОЛЬЗОВаинн ОЛНОГО КОММУТИПЮШЕГО конденсатора в тиратронной схеме формирования двухполярных импульсов,На фиг. 1 дана схема предлагаемого формирователя; на фиг, 2 - временные процессы в разных точках (на сетках тиратронов 1 - 4 на выходе генератора двухполярных импульсов в точкасх А, Б и В),Предлагаемый формирователь импульсов отличается от известных тем, что катод тира- трона 2 и анод тиратрона д подключены к коммутирующему конденсатору, второй вывод, которого заземлен, а анод тиратрои 4 соединен через резистивный делитель напряжения с катодом тиратрона 1; выход формирователя подключен и подвнжных 1 ко 1 тактам дели тсля напряжения.Кроме того, резисторы делителей напряжения, включенные в цепь катода тнратрона 1 и в цепь анода тиратрона 4, соединены с заземлс 1 гной шиной через развязывающие диоды. Генератор лвухполярных импульсов состоит из двух регулируемых источников 5 и б питания коммутирующего конденсатора 7, схе мы 8 формирования импульсов запуска тиратронов, реле 9 защиты от короткого замыкания, отключающего питание при одновременном включении тиратронов 2 и 3, диодов 10 и 11, обеспечивающих независимость регулиро- -5 вок амплитуд положительного и отрицательного импульсов с помощью переменных сопротивлений 12 и 1 З.Переменные сопрот;1 вления 14 и 15 регулируют величину тока в нагрузке, 1 б и 17 - постоянные сопротивления, величина которыхзовисит от предельной частоты генератора двухполярных импульсов.Особенностью схемы является также наличие двух накальных трансформаторов отдельно для питания накалов тиратронов 1, 2 5 и 3, 4, что исключает импульоные выбросы за счет уменьшения междуобмоточных емкостей накальных трансформаторов.Первый импульс поджигает первый тира- трон 1. При,включении тиратрона 1 на сопро тивлении 12 выделяется положительный импульс, амплитуда которого может регулироваться сопротивлением 12 или изменением напряжения питания Ег Длительность импульса на выходе генератора двухполярных им пульсов определяется задержкой -,1 на запуск тиратрона 2.В моьгент прихода второго импульса запуска на сетку тиратрона 2 последний, включаясь,на разряженный конденсатор 7, шунти рует тиратрон 1 и сопротивление 12 и вызывает в первый момент положение, потенциала в точке А до У остаточное на тиратроне 2, что может выключить тиратрон при определенном значении величины произведения сопротивления 16 на конденсатор 7. Тиратрон 2 включается по мере уменьшения зарядного тока У до нуля.Минимальная постоянная времени, определяемая произведением сопротивления 16 на 50 конденсатор 7, достаточная для включения тиратрона 1, определяет минимумТретий импульс запуска включает тиратрон 4, формирующий отрицательный импульс на сопротивлении 13, амплитуда которого может регулироваться сопротивлением 13 или изменением напрякения питания источника 6. Длительность отрицательного импульса определяется задержкой -, на запуск тиратрона 40 3. В момент прихода четвертого импульса ва запуск тиратронапоследний, вклю гнись на конденсатор 7, заряженный относительно зем.ли до уровня Е, - К остаточного на тиратроне 2, перезаряжает его от источника 6, формируя 45 при этом запирающий положительный импульс на катоде тиратрона 4 в точке Б. Постоянная перезарядка конденсатора 7 равна утроенному произведению сопротивления 17 иа копдепсатор 7,50Тиратрон 3 запирается по мере уменьшения зарядного тока 1, до нуля. При последую.щем запуске тиратрона 2 отпертый тиратрон 1 надекно запирается отрицательным импуль.сом напряжения на аноде при обратном пере- заряде конденсатора 7 (точка В). Таким образом, параметрами, определяющими,предельную частоту работы устройства, являются величины конденсатора 7 и сопротивлений 16 и 17.В устройстве предусмотрена предельная регулировка импульсов 1 положительной и отрицательной полярностей как по амплитуде и току, так и по длительности.Фронты импульса определяются лишь временем включения тиратронов. Времяограничено постоянной времени, определяемой произведением сопротивления 16 и конденсатора 7, плюс время деионизации тиратрона 2, При отрицательном смещении это время будет минимальным, При безындукционной нагрузке наличие выброса после прохождения основного импульса исключается, поскольку при подаче на тиратрон обратного напряжения он включается за время деионизации, не меняя направления тока.Амплитуда тока в импульсе ограничивается лишь предельной модностью рассеивания длятиратрока.Предмет изобретения1, Формирователь мощных двухполярных импульсов на тиратронах, содержащий два источника питания, коммутирующий конденсаторор и две параллельно соединенные цепочки тиратронов,:причем первый и второй тиратропы первой цепочки соединены между собой анодами, которые через резистор подключены к положительному полюсу первого истсчника питания, а третий и четвертый тиратроны второй цепочки соединены между сооой катодами, которые подключены через резистор к отрицательному,полюсу второго источника питания, от.гичиюгцигкя тем, что, с цельк повышспия частоты следования формируемых импульсов, катод, второго тиратрона и анод третьего тиратрова подключены и коммутирующему конденсатору, второй вывод, которо. го заземлен, а анод четвертого тиратрона соединен через резистивный делитель напряжения с катодом первого тиратрона; выход формирователя подключен к подвижным контактагм делителя напряжения.2, Формирователь по п. 1, отяичаюигийся тем, что, с целью независимой регулировки амплитуды импульсов положительной и отрицательной:полярностей, резисторы делителей напряжения, включенные в цепь катода пер,вого тиратрона и в цепь анода четвертого тиратрона, соединены с заземленной шиной через развязывающие диоды,291325 Составители С, Маценкослактор Т. Иванова Те.;рел Л. В. Куклина Корпел гор Н, П. Броиска и. Харьк, фил. пред. Патент аказ 47296 ЦНИИПИ КомиТираж 473по делам изобретений и открытийМосква, Ж, Раушская наб., д Полписноеи Совете Министров СССР45
