Устройство питания микрофона абонентского аппарата и трансляции импульсов набора номера
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 206646
Авторы: Буланов, Попова, Рублинский, Соловой
Текст

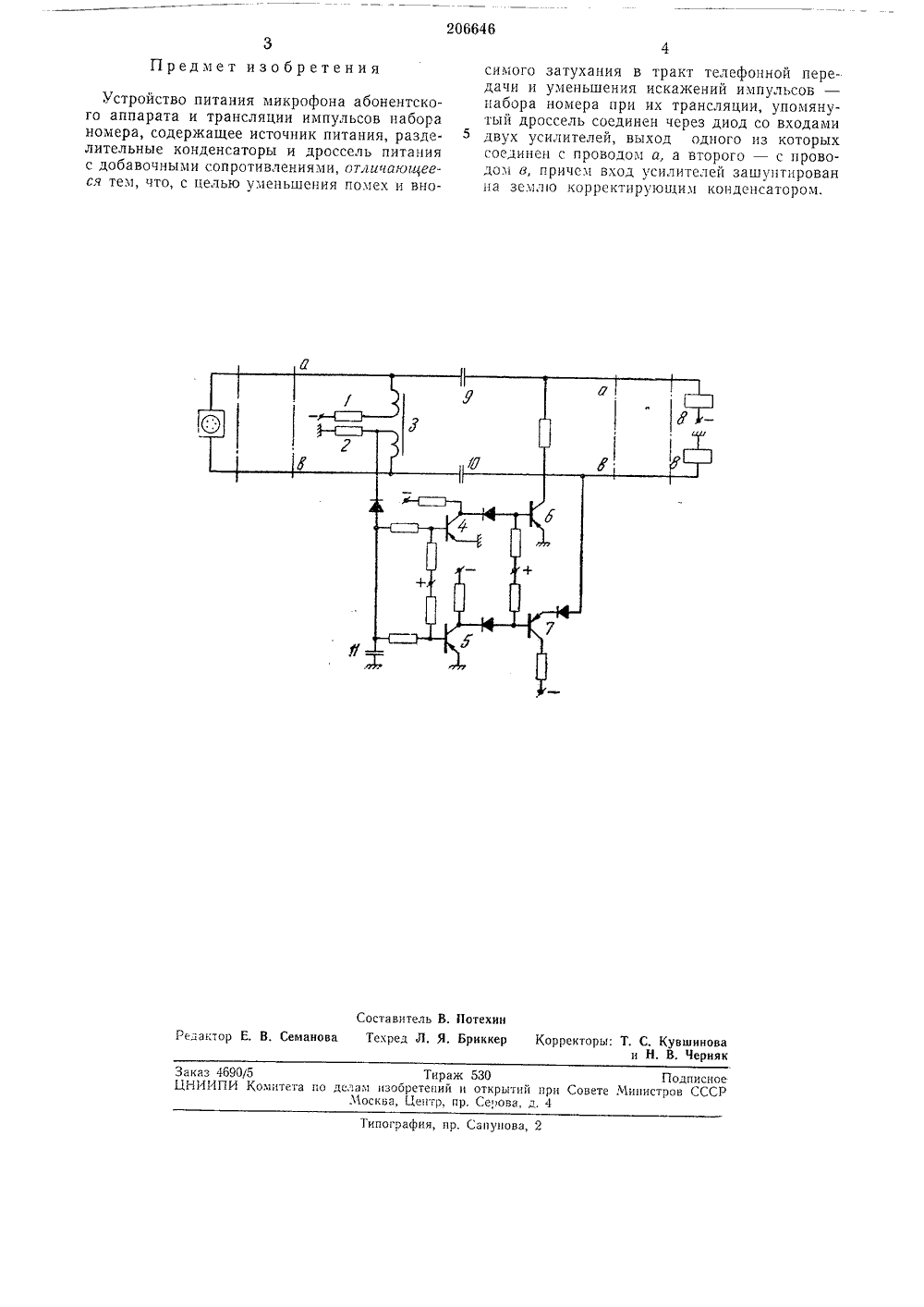

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскик Содиалистическик Республикт. свидетельства исим лено 24,111.1966 ( 1063625/26-9)исоединением заявкиКл. 21 аз, 34/20 К Н 04 Комитет по делам зобретений и открцти при Совете Министра СССР(088.8) Опубликовано 08.Х 11,1967, БюллетеньЛата опубликования описания 20.П.1968 линский, Ю. В, Соловой тротехнический ииститу. Попова УСТРОЙСТВО ПИТАНИЯ МИКРОФОНА АБОНЕНТСКОГОПАРАТА И ТРАНСЛЯЦИИ ИМПУЛЬСОВ НАБОРА НОМЕРА аб гм имся по- а 7 на л. Эти конце м имы сос ществста от здели в цепи у при фа кон- привоия имко прн ои лиранзи дроси срасхемь ия ре 1 пль Авторыизобретения А, В, Буланов, В, А. Р Заявитель Московский э Изобретение относится к технике автоматических телефонных станций (АТС).Известные схемы питания микрофона и трансляции импульсов набора номера, выполненные с помощью реле, содержат контакты в разговорных проводах, обеспечивающие разделение трактов приема и передачи, и специально релейные схемы корректоров импульсов набора номера для исправления искажений, возникающих как на линиях, так и за счет самих реле,Предложенное устройство отличается от известных тем, что не содержит механических контактов в разговорном тракте и предотвращает искажение импульсов благодаря применению электронной схемы трансляции импульсов набора номера.На чертеже приведена электрическая схема устройства.Устройство работает следующим образом.Перед началом трансляции импульсов набора номера шлейф абонентской линии замкнут. Ток питания микрофона абонентского аппарата подается через сопротивления 1, 2 и двухобмоточный дроссель 8. При этом на сопротивлении 2 поддерживается отрицательный потенциал, открывающий транзисторы 4 и 5, в результате чего транзисторы 6 и 7 закрыты и на провода а и в соединительной линии потенциалы не подаются.При поступлении импульсов набора номера (периодическом размыкании шлейф нентской линии) в соответствии с каждь пульсом закрываются транзисторы 4 и крываются транзисторы 6 и 7.С коллектора открытого транзистора провод а соединительной линии подает тенциал земли, а с эмиттера транзистор провод в - отрицательный потенциа импульсы воспринимаются на другом соединительной линии двухобмот очи ь пульсным реле 8.Особенность рассматриваемой схем тоит в том, что передача импульсов осу ляется без отключения питающего мо проводов соединительной линии, и ра тельные конденсаторы 9 и 10 остаются трансляции импульсов набора, Поэток каждом замыкании абонентского шлей денсаторы 9 и 10 перезаряжаются, что дит к увеличению времени отпускан пульсного реле 8 опорной АТС. Одна каждом размыкании шлейфа абонентск нии увеличивается время открывания т сторов 6 и 7. Это происходит за счет на конденсаторов 10, 11 и нижней обмоткг селя 8 и приводит к увеличению времен батывания импульсного реле 8.При соответствующих параметрах время срабатывания и время отпускан ле будет одинаковым, а искажение и сов - равно нулю,Предмет изобретения оставитель В. Потехин Техред Л. Я. Бриккер дактор Е,ректоры: Т, С. Кувшинова и Н. В. Чернякманов Заказ 4690/5 Тираж 530 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Ыинистров СССРМосква, Центр, пр. Серова, д, 4 ия, пр. Сапунова,ипогр Устройство питания микрофона абонентского аппарата и трансляции импульсов набора номера, содержащее источник питания, разделительные конденсаторы и дроссель питания с добавочными сопротивлениями, отгичагоцееся тем, что, с целью ухгеньшения помех и вносимого затухания в тракт телефонной передачи и уменьшения искажений импульсов набора номера при их трансляции, упомянутый дроссель соединен через диод со входами двух усилителей, выход одного из которых соединен с проводом а, а второго - с проводом в, причем вход усилителей зашунтпрован на зезглю корректирующим кондснсатором.
СмотретьЗаявка
1063625
А. В. Буланов, В. А. Рублинский, Ю. В. Соловой, А. Г. Попова Московский электротехнический институт
МПК / Метки
МПК: H04Q 5/04
Метки: абонентского, аппарата, импульсов, микрофона, набора, номера, питания, трансляции
Опубликовано: 01.01.1968
Код ссылки
<a href="https://patents.su/2-206646-ustrojjstvo-pitaniya-mikrofona-abonentskogo-apparata-i-translyacii-impulsov-nabora-nomera.html" target="_blank" rel="follow" title="База патентов СССР">Устройство питания микрофона абонентского аппарата и трансляции импульсов набора номера</a>
Устройство приема импульсов набора номера в приборах автоматических телефонных станций
Номер патента: 372731
Опубликовано: 01.01.1973
Автор: Ленинградское
МПК: H04M 1/26
Метки: автоматических, импульсов, набора, номера, приборах, приема, станций, телефонных
...посылки 1, и уменьшает длительность паузы 1, а на коротких - наоборот. Поэтому приходится подбирать такие параметры импульсного реле, которые обеспечивали бы быстрое его отпускание и быстрое срабатывание, но достичь того и другого одновременно не удается.Целью изобретения является повышение надежности приема импульсов набора,Цель достигается благодаря тому, что в предложенном устройстве приема к третьей обмотке трехобмоточного импульсного реле последовательно подключен рабочий контакт реле корректора.На чертеже изображенаного устройства приема им Особенность работы данной схемы следующая. Если поступают импульсы, у которых длинная токоьая посылка 1, и короткая пауза , что имеет место на длинных линиях, то це почка через контакт 3...
Устройство приема шлейфных импульсов набора номера по абонентским линиям в исходящем комплекте телефонной станции
Номер патента: 1410849
Опубликовано: 07.09.1990
Метки: абонентским, импульсов, исходящем, комплекте, линиям, набора, номера, приема, станции, телефонной, шлейфных
...импульсное реле не срабатывает из-за 10 недостаточности ампервитков подпиткисрабатывания. Обмотка 7 предназначена для предварительной подпитки импульсного реле, ускоряя его срабатьг 1 вание симметричными обмотками 5 и 645 50 55 В момент размыкания размыкающего контакта 10 из-за наличия собственной емкости абонентской линии и индуктивности обмотки импульсного реле возникает параэитный колебательный процесс, частота которого близка к частоте следования шлейфных импульсов, Поэтому имеет место зависимость времени отпускания импульсного реле от параметров абонентской линии и самого импульсного реле. Включенный последовательно с симметричной обмоткой 5 диод 8 исключает прохождение токов разных направлений через эту обмотку, уменьшая...
Способ трансляции импульсов набора номерав автоматических телефонных станциях иустройство для реализации
Номер патента: 843293
Опубликовано: 30.06.1981
МПК: H04M 3/00
Метки: автоматических, импульсов, иустройство, набора, номерав, реализации, станциях, телефонных, трансляции
...ный контакт 15.Устройство работает следующим образом,При поступлении токовой посыпки первого импульса набора приемное репе 1 отпускает якорь. Его первым контактом 2вкпючается "серийное" реле 5, Время еготокового состояния из-за собственноговторого дополнительного контакта 15, замыкающего накоротко обмотку, не меньшедлитепьности серии, подпежащей передаче.С помощью первого и второго контактов6 и 7 и второго и третьего контактов 3и 4 на выходе устройства формируетсяпервый импульс, длительность токовой пасынки которого уменьшена на время запуска серийного" реле 5. донопнительным контактом 8 подается шунт нв обмотку приемного реле 1, По окончании токовой посылки первого импупьса цепь приемного репе 1 восстанавиивается, Во время токового...
Устройство приема импульсов набора номера для приборов автоматических телефонных станций
Номер патента: 385402
Опубликовано: 01.01.1973
МПК: H04M 1/31
Метки: автоматических, импульсов, набора, номера, приборов, приема, станций, телефонных
...питания, выполняющим обычные функции разделения постоянного и переменного (разговорного) токов, и полюсом станционной ба тареи включен резистор, к которому подключен вход транзисторного каскада, причем эмиттер транзистора непосредственно соединен с указанным полюсом батареи, а база связана с точкой соединения резистора и 2 фильтра питания через РС-цепь, состоящую из двух параллельных ветвей, одна из которых содержит резистор, а другая - последовательно соединенные резистор и конденсатор. 3 ления резисторов 2 и 7 соразмерлениям обмоток обычных импульТранзистор 1 в исходном состоя- путем шунтирования эмиттерного зистором 8. щий в базовую цепь транзистора логичный по форме импульсному ю Уна резисторе 2, удерживает в состоянии насыщения, а...
Датчик импульсов набора номера
Номер патента: 331501
Опубликовано: 01.01.1972
МПК: H04M 3/60
Метки: датчик, импульсов, набора, номера
...Стабилитроц 16 гаснет. Транзистор 18 прц этом должен закрыться, однако контакт 22 подает ишус ца его базу и удерживает транзистор в открыгом состояции, предотвращая преждевременное начало счета. Лишь после отпускапия кл 5 О я транзистор 18 закрывается и ОдцовремеИно иячи 5 яет заряжатьсяя конденсатор 9 через резистор 10, отсчитывая дл 55 тель 5 ость серии импульсов.С момента закрытия транзистора 18 начинается заряд коцденсаторов 24 и 29, создавая паузу, равную длительности межсерий 5 юго времени. При достижении ца конденсаторах 24 и 29 напряжения пробоя стябилитрона 27 срабатывает импульсное реле 7 через усилигель постоянного тока (триггер Шмитта) 6. При этом контакт покоя 8 импульсного реле 7 разрывает цепь передачи импульсов...
