Устройство для установки муфты на стык соединяемых

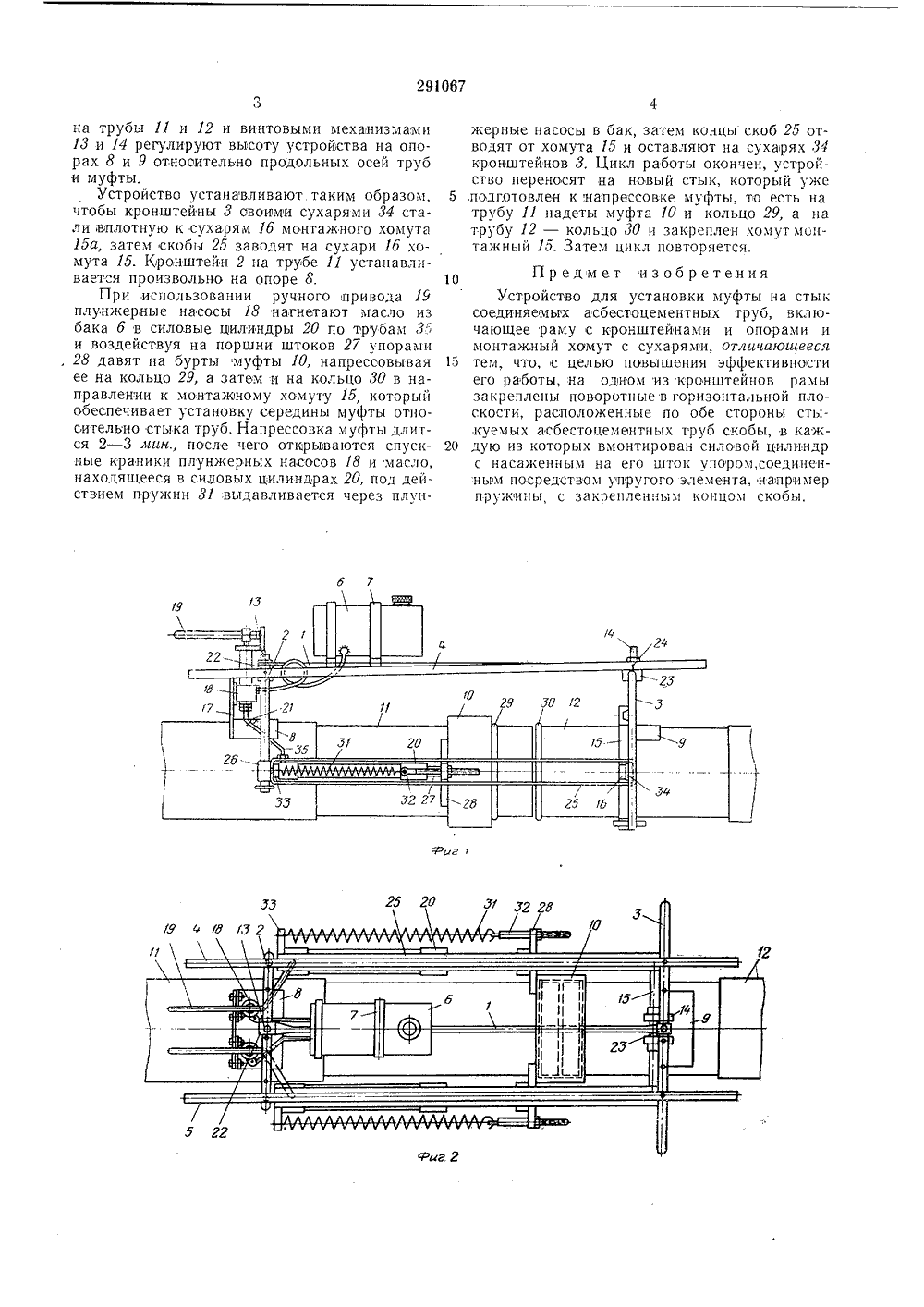

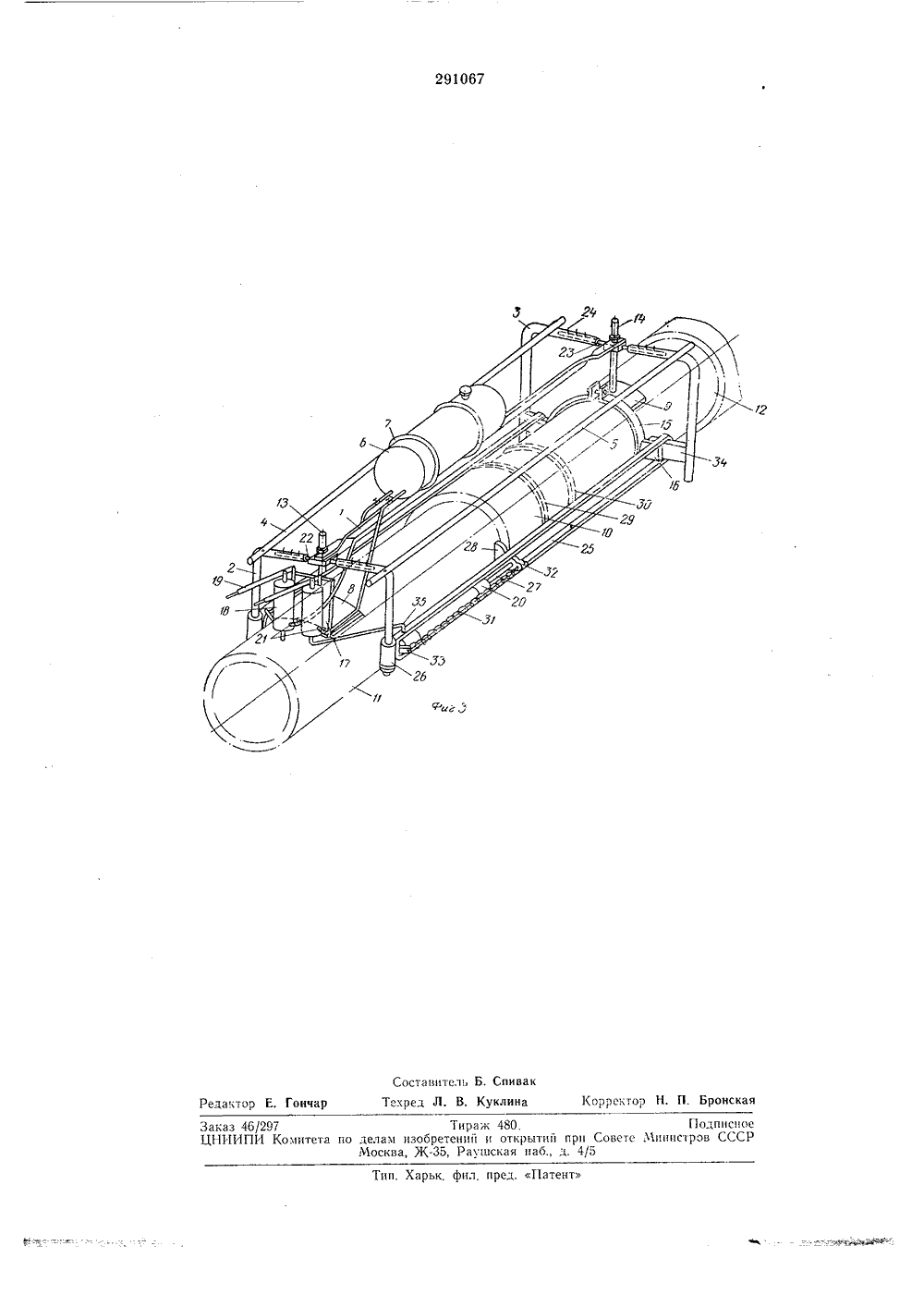

29 Ю 67 ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства- Заявлено 06,1,1969 ( 1295358/29-14) 1 ПК Г 161 21/О с присоединением заявки-Комитет по дела риоритет -публиковано 06 Л.1971. Бюллетень3ата опубликования описания 9.111.1971 зобретений и открытийпри Совете МинистроеСССР ДК 628.143.4(088.8) вторызобретения. Г. Павелко и Н, М, Умних аявитель СТРОЙСТВО СТАНОВКИ МУФТЫ НА СТЫК СОЕДИНЯЕМЫХАСБЕСТОЦЕМЕНТНЫХ ТРУБ льцо б, 3 Известно устроисгво для установки муфты на стык соединяемых асбестоцементных труб, включающее раму с кронштейнами и опорами и монтажный хомут с сухарями,В предлагаемом устройстве, с целью повышения эффективности его работы, на одном из кронштейнов рамы закреплены поворотные в горизонтальной плоскости и расположенные по обе стороны стыкуемых асбестоцементных труб скобы, в каждую из которых вмонтирован силовой цилиндр с насаженным на его шток упором, соединенным посредством упругого элемента, например пружины, с закрепленным концом скобы.На фип, 1 показано предлагаемое устройство, вид сбоку; на фиг, 2 - то же, вид сверху на фиг, 3 то же в аксонометрии.Устройство состоит из рамы 1, с раздвин(- ными (по диаметру труб) кронштейнами 2 и 3, связанными между собой штангами 4 и 5. На раме установлен бак 6 для масла, который закреплен хомутами 7.Рама снабжена опорами 8 и 9, регулируемыми по высоте относительно диаметральных осей муфты 10 и труб 11 и 12 винтовыми механизмами 13 и 14. На трубе 12 закреплен монтажный хомут 15, к боковым поверхностям которого приварены сухари 16 для упора кронштейна 3.На опоре 8 при помоши кронштейна 17 установлены плунжерные насосы 18 с ручным приводом 19, которыми масло из бака нагнетают в силовой цилиндр 20. Плунжерные насосы снабжены краниками 21 для спуска мас ла после напрессовки муфты на трубы.Кронштейны 2 и 3 выполнены раздвижными относительно осей 22 и 23 для регулировки устройства в зависимости от размера труб по диаметру и закрепляются болтами 24, Крон штейны 2 снабжены скобами 25, поворотнымивокруг вертикальной оси на цапфах 26. В скобы 25 вмонтированы силовые цилиндры 20, на штоки 27 которых насажены упоры 28 для контакта с буртом муфты при напрессовке ее 15 на кольца 29 и 30, надетые на концы труб 11и 12. Упоры 28 соединены со скобами 25 возвратными пружинами 31, один конец которых закреплен за проушины 32 упоров 28, а другой - за проушины 33, приваренные к скобам 20 25 со стороны цапф 26.Пружины 31 обеспечивают возврат штоков27 с упорами 28 в исходное положение при спуске масла из силовых цилиндров 20.К кронштейнам 3 приварены сухари 34 для 25 подвески скоб 25.Устройство, работает следующНа асбестоцементную труоу 11муфта 10 и резиновое кольцо 29,12 - ко 30 и монтажный хоп30 харями 1 атем устройство уст291067 6 7 на трубы 11 и 12 и винтовыми механизмами 13 и 14 регулируют высоту устройства на опорах 8 и 9 относительно продольных осей труб и муфты.Устройство устанавливают. таким образом, чтобы кронштейны 3 евонми сухарями 34 стали вплотную к сухарям 1 б монтажного хомута 15 а, затем скобы 25 заводят на сухари 1 б хомута 15, Кронштейн 2 на трубе 11 устанавливается произвольно на опоре 8.При использовании ручного привода 19 плунжерные насосы 18 нагнетают масло из бака б в силовые цилиндры 20 по трубам 35 и воздействуя на поршни штоков 27 упорами 28 давят на бурты муфты 10, напрессовывая ее на кольцо 29, а затем и на кольцо 30 в направлении к монтажному хомуту 15, который обеспечивает установку середины муфты относительно стыка труб. Напрессовка муфты длигся 2 - 3 яин., после чего открываются спускные краники плунжерных насосов 18 и масло, находящееся в силовых цилиндрах 20, под действием пружин 31 выдавливается через плунжерные насосы в бак, затем концы скоб 25 отводят от хомута 15 и оставляют на сухарях 34 кронштейнов 3, Цикл работы окончен, устройство переносят на новый стык, который уже 5,подготовлен к напрессовке муфты, то есть натрубу 11 надеты муфта 10 и кольцо 29, а на трубу 12 - кольцо 30 и закреплен хомутмонтажный 15. Затем цикл повторяется. Предмет изобретенияУстройство для установки муфты на стыксоединяемых асбестоцементных труб, включающее раму с кронштейнами и опорами и монтажный хомут с сухарями, отличающееся 15 тем, что, с целью повышения эффективностиего ра 1 боты, на одном из кронштейнов рамы закреплены поворотные в горизонтальной плоскости, расположенные по обе стороны стыкуемых асбестоцементных труб скобы, в каж дую из которых вмонтирован силовой цилиндрс насаженным на его шток упором, соединенным посредством упругого элемента, например пружины, с закрепленным концом скооы,291067 Составитель Б. Спивакедактор Е. Гончар Текред Л, В. Куклина Корректор Н, П. Бронска Тип. Харьк, фил, пред. Патент Заказ 46/297 Тираж 480.ЦНИИПИ Комитета по делам изобретений и открытий пМосква, Ж, Раушская наб., д Г 1 одпцсносСоветс Мнннсзрэв СССР
