Упаковка из эластичного материала для хрупких предметов

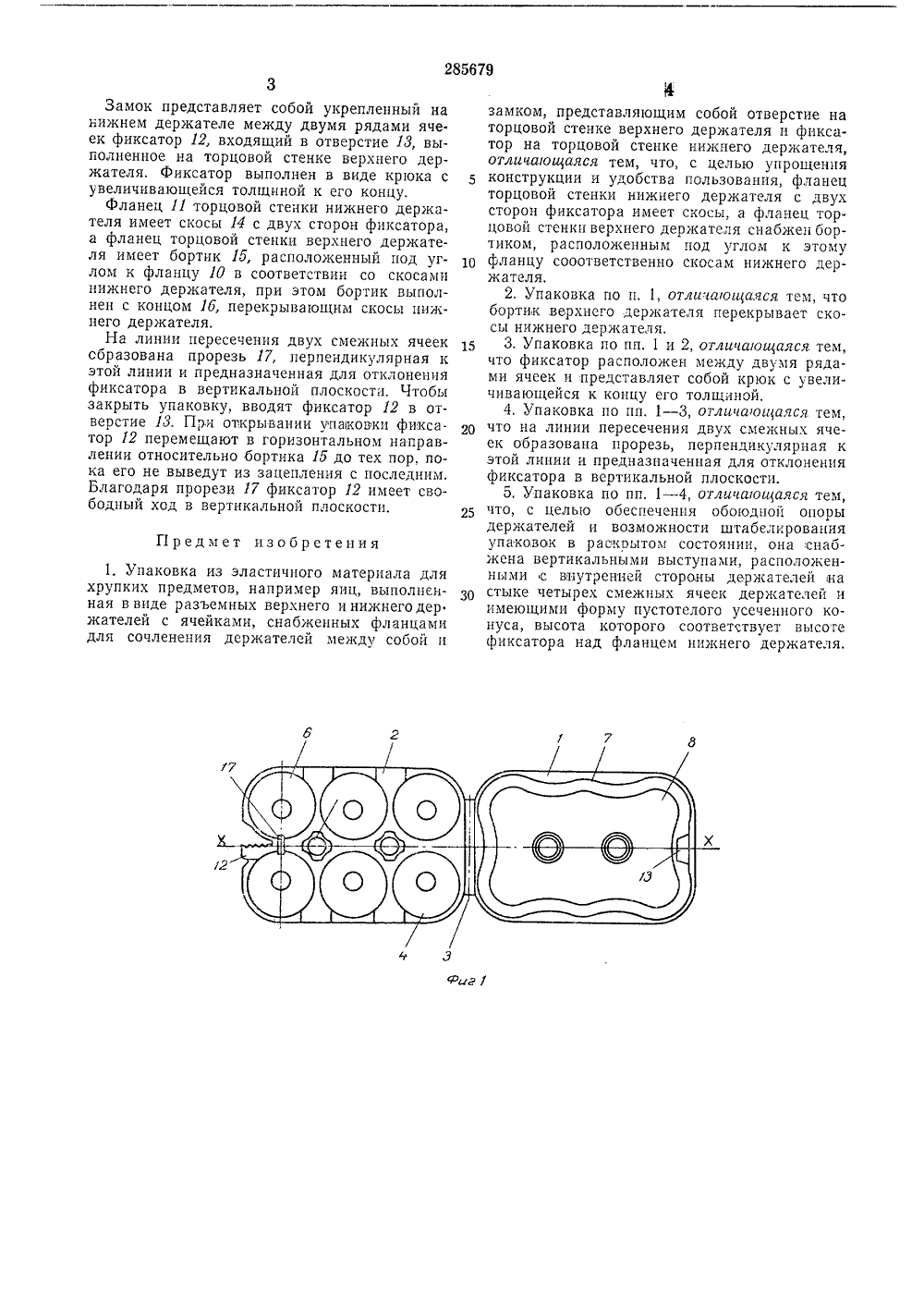

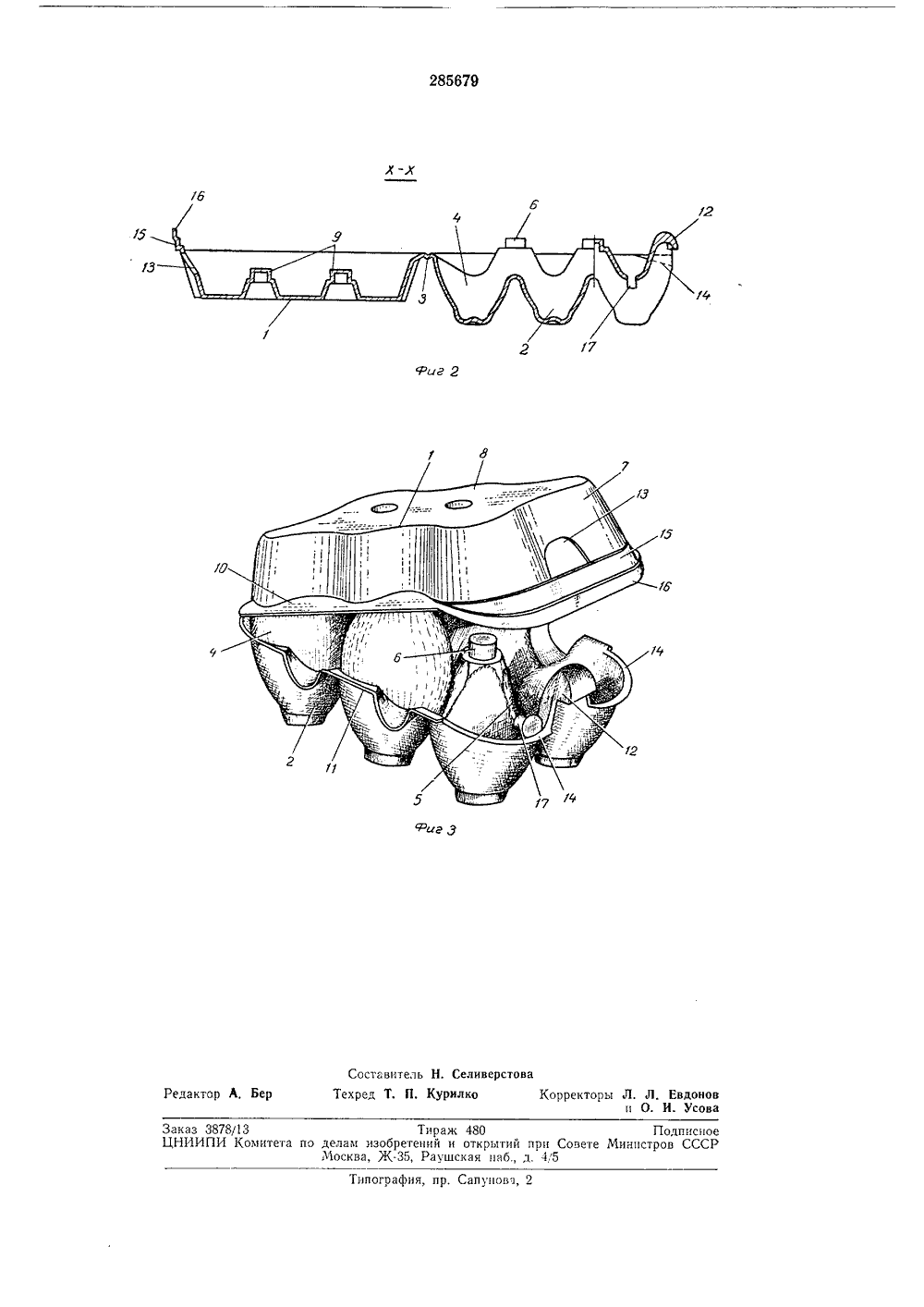

285679 ОПИСАН ИЕИЗОБРЕТЕНИЯК ПАТЕНТУ Союз советских Социалистических Республик.1967 Заявлен ЧПК В 65 т 85/3 УДК 621,798,23(6642/бб, Дания , Бюллетень3 писания 151971 иоритет 22.Х 11,196бликовано 29.Х,1 Комитет по делам изобретений и аткрыти при Совете Министров СССРта опубликовани Авторы зобретенг Иностранцы аге Боесен Сеест и Карл Люк(Дания) Иностранная фирма Актиеселскабет Бредрене Га 1 Дания)Шмид внтел анн УПАКОВКА ИЗ ЭЛАСТИЧНОГО МАТЕРИАЛА ДЛЯ ХРУПКИХ ПРЕДМЕТОВИзвестны упаковки из эластичного материала для хрупких предметов, например яиц, выполненные в виде разъемных (верхнего и нижнего) держателей с ячейками, снабженных фланцами для сочленения держателей между 5 собой и замком, представляющим собой отверстие на торцовой стенке верхнего держателя и фиксатор на торцовой стенке нижнего держателя.Для упрощения конструкции и удобства 10 пользования в предложенной упаковке фланец торцовой стенки нижнего держателя с двух сторон фиксатора имеет скосы, а фланец торцовой стенки верхнего держателя снабжен бортиком, расположенным под утлом к этому 15 фланцу соответственно скосам нижнего держателя.Кроме того, бортик верхнего держателя перекрывает скосы нижнего держателя. Фиксатор расположен между двумя рядами ячеек и 20 представляет собой крюк с увеличивающейся к концу его толщиной,На линни пересечения двух смежных ячеек образована прорезь, перпендикулярная к этой линии и предназначенная для отклонения фик сатора в вертикальной плоскости. Для обеспечения обоюдной опоры держатеей и возмокности штабелирования упаковок открытом состоянии она снабжена верти альными выступами, расположенными с внутренней стороны держателей на стыке четырех смежных ячеек держателей и имеющими форму пустотелого усеченного конуса, высота которого соответствует высоте фиксатора над фланцем нижнего держателя.На фиг. 1 схематически показана предложенная упаковка в открытом виде; на фиг.2 - разрез по продольной оси Х - Х, на фиг. 3 - общий вид заготовки в полуоткрытом положении.Упаковка состоит из верхнего и нижнего держателей 1 и 2, соединенных между собой с помощью шарнира 3. Нижний держатель выполнен с ячейками 4 для упаковки в нпх предметов. Между двумя расположенными друг за другом ячейками образованы углубления б, в результате чего между двумя соседними парами углублений образуются выступы б.Верхний держатель 1 упаковки выполнен чашеобразным, а его боковая стенка 7 выполнена с наклоном и имеет волнистый профиль по форме упаковываемых предметов, например яиц, Днище 8 держателя 1 с внешней стороны выполнено глоскнм, а с внутреннси стороны имеет выступы 9, которые при закрытом состоянии упаковки соприкасаются с выступами б нижнего держателя, Выступы имеют форму пустотелого усеченного, конуса.Для того чтобы при закрытом положении держатели не разъединялись, упаковка снабжена фланцами 10 и 11 и замком.3Замок представляет собой укрепленный на нижнем держателе между двумя рядами яче. ек фиксатор 12, входящий в отверстие 13, выполненное на торцовой стенке верхнего держателя. Фиксатор выполнен в виде крюка с увеличивающейся толщиной к его концу.Фланец 11 торцовой стенки нижнего держателя имеет скосы 14 с двух сторон фиксатора, а фланец торцовой стенки верхнего держателя имеет бортик 1 б, расположенный под углом к фланцу 10 в соответствии со скосами нижнего держателя, при этом бортик выполнен с концом 1 б, перекрывающим скосы нижнего держателя,На линии пересечения двух смежных ячеек образована прорезь 17, перпендикулярная к этой линии и предназначенная для отклонения фиксатора в вертикальной плоскости. Чтобы закрыть упаковку, вводят фиксатор 12 в отверстие 13. При открывании упаковки фиксатор 12 перемещают в горизонтальном направлении относительно бортика 15 до тех пор. пока его не выведут из зацепления с последним. Благодаря прорези 17 фиксатор 12 имеет свободный ход в вертикальной плоскости. Предмет изобретения1, Упаковка из эластичного материала для хрупких предметов, например яиц, выполненная в виде разъемных верхнего и нижнего дер жателей с ячейками, снабженных фланцами для сочленения держателей между собой и замком, представляющим собой отверстие наторцовой стенке верхнего держателя и фиксатор на торцовой стенке нижнего держателя,отличающаяся тем, что, с целью упрощенияконструкции и удобства пользования, фланецторцовой стенки нижнего держателя с двухсторон фиксатора имеет скосы, а фланец торцовой стенки верхнего держателя снабжен бортиком, расположенным под углом к этомущ фланцу сооответственно скосам нижнего держателя.2. Упаковка по п, 1, отличающаяся тем, чтобортик верхнего держателя перекрывает скосы нижнего держателя,5 3. Упаковка по пп, 1 и 2, отличающаяся тем,что фиксатор расположен между двумя рядами ячеек и представляет собой крюк с увели.чивающейся к концу его толщиной.4, Упаковка по пп. 1 - 3, отличающаяся тем,что на линии пересечения двух смежных ячеек образована прорезь, перпендикулярная кэтой линии и предназначенная для отклоненияфиксатора в вертикальной плоскости.5. Упаковка по пп. 1 - 4, отличающаяся тем,что, с целью обеспечения обоюдной опорыдержателей и возможности штабелированияупаковок в раскрытом состоянии, она снабжена вертикальными выступами, расположенными с внутренней стороны держателей настыке четырех смежных ячеек держателей иимеющими форму пустотелого усеченного конуса, высота которого соответствует высогефиксатора над фланцем нижнего держателя.285679 Фиг 2 Составитель Н. Селиверстовахред Т. П. Курилко Корректоры Л. Л. Евдоиови О. И. Усова Бе Т акто нпография, пр. Сапунова, 2 Заказ 3878/13ЦНИИПИ Комите Тираж по делам изобретений и Москва, Ж, Рауш480открытий ая наб.,и Совете4,5 Поди испо нпстров ССС
