Стенд для статических и динамических испытаний
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

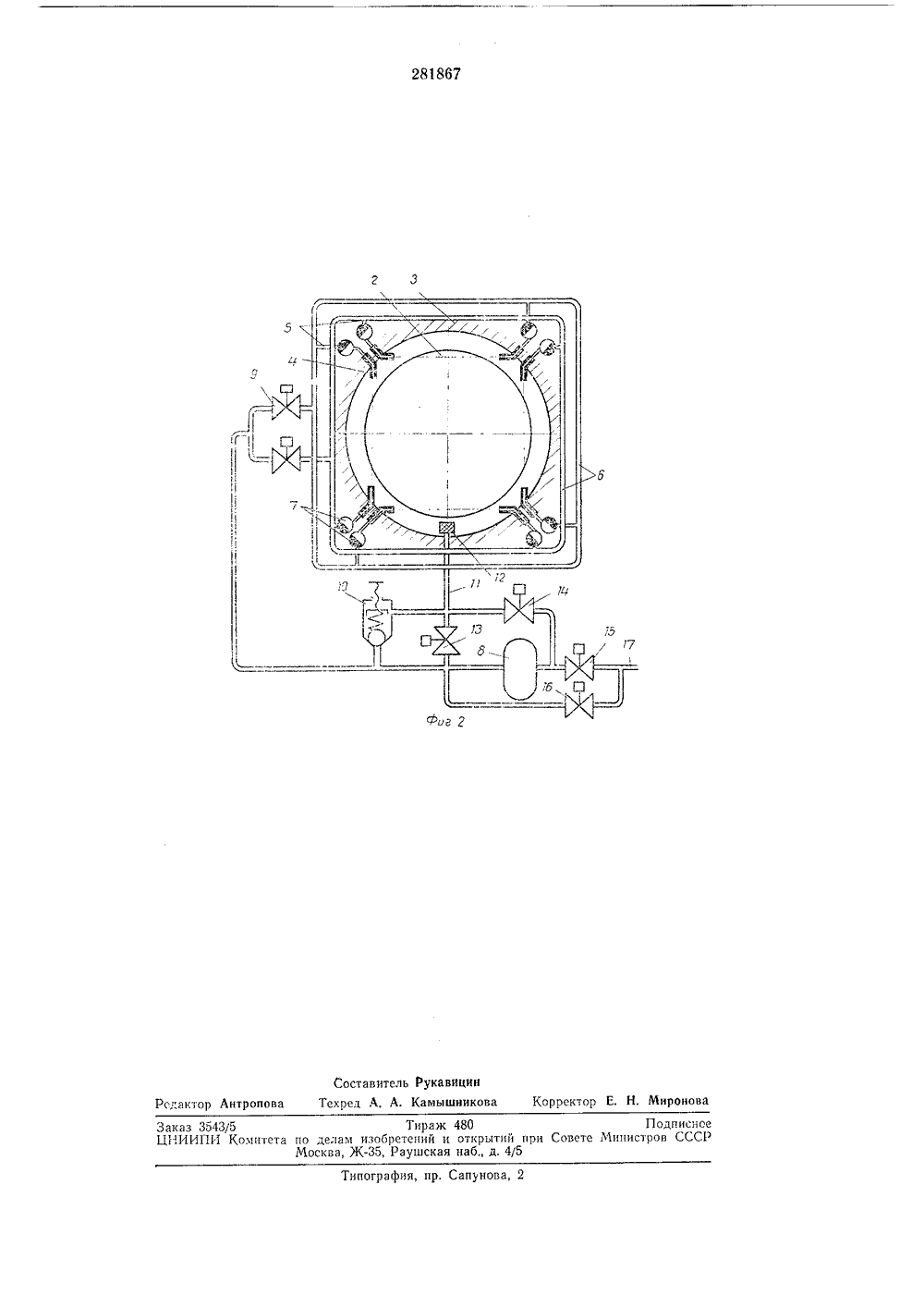

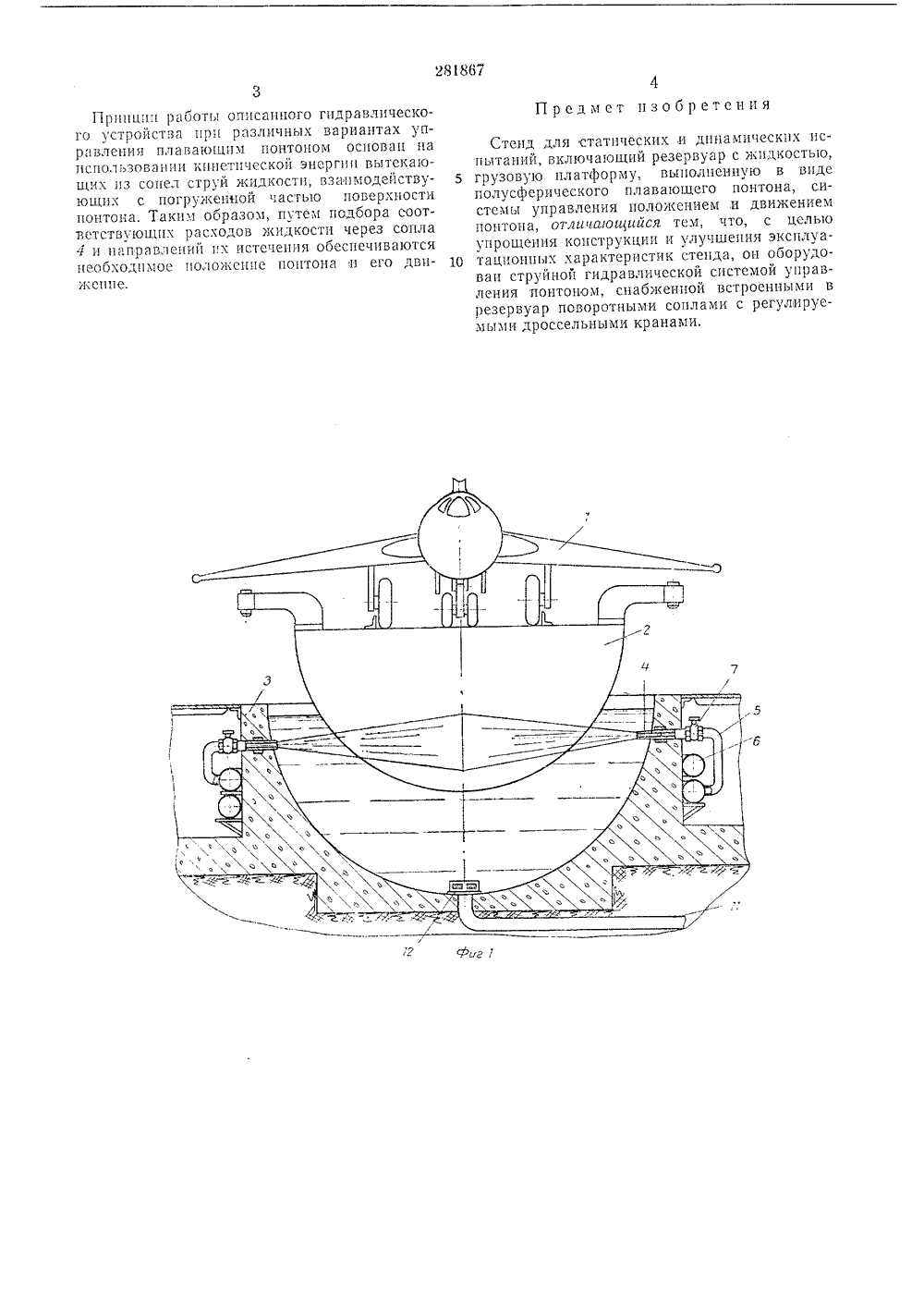

281867 СПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Саюа Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 14 11,1969 ( 1305931/40-23 исоединением заявкиКомитет ао дела МПК 6 01 пт 19/00УДК 620,178(088.8) риоритетпубликовано 14.1 Х. 1970. Бюллетеньата опубликования описания 14,Х 11,197 бретений и открыти и Совете МинистровСССР.вторы зобретения Д, В. Го рнеичев, А. Ф, Коровахт С, П, Шепелев И,И. Лесных вител ЛЯ СТАТИЧЕСК Т ИНАМИЧЕСКИХ ИСПЬ 1-1 а фиг. 1 изображен предложсппый стендс частичным вертикальным разрезом; па фиг. 2 - схема расположения сопел в резервуаре и принципиальная схема гидравлической 5 системы стенда.Испытуемый объект, например самолет 1,устанавливается на плавающий понтон 2, помещенный в резервуаре 3. По периметру резервуара расположены сопла 4, направляющие 10 струп жидкости на погруженную часть поверхности понтона. Сопла 4 трубопроводами б соединены с коллекторами б через дроссельиые краны 7, предназначенные для регулирования расхода жидкости через сопла. В кол лекторы 6 жидкость поступает от пасоса 8через перекрывные вентили 9 с дистанционным управлением, Величина максимального давлепия жидкости за насосом 8 определяется затяжкой пружины редукционпого клапана 10.20 Наполнение резервуара жидкостью обеспечивается тем же насосом 8 по трубе 11, снабженпой фильтром 12, Дистанционно управляемые перекрывные краны 18 - 16 обеспечивают процессы наполнения резервуара 25 жидкостью, слива жидкости, а также работугидроспстсмы при управлении понтоном с одноврсмспньо наполнением или опорожнеппем резервуара. Подвод жидкости к гидросистеме стенда, а также слив ее происходит по Зо трубе П. ение относится к области испытастройств летательных аппаратов, их борудования, и может быть испольже в судостроительной промышлены стенды для ориентации в простзличных объектов при статических еских испытаниях, например летаппаратов, содержащие резервуар си грузовую платформу в виде по- ского плавающего понтона.те стенды имеют недостатки в конспециальных устройств, предназная удержания понтона в заданном поуправления его движением, Так, используемое,для удержания понанном районе резервуара неподвижждение с демпфирующими амори приводит к воздействию на обтона сосредоточенных механических что вызывает необходимость усилеки и, следовательно, увеличения тона. Оказывается невозможным местное задание углов крена, танрса испытываемому объекту. Предложенный стенд с равлической системой уп и движением понтона, ч тациопные характеристик набжеп струйной гидравления положением то улучшает эксплуаи стенда. Изобрет тельных у систем и о зовано так ности. Извести ранстве ра и динамич тельных а жидкостью лусфериче Известнь струкции ченных дл ложении и например,тона в зад ное огра тизаторам шивку пон нагрузок,ня обшив веса пон также сов гажа и ку281 Ь 67 игПринц:и работы описанного гидравлического устройства прп различных вариантах управления плаванщпм понтоном основан на использовании кинетической энергии вытекающих пз сопел струй жидкости, взаимодействующих с погруженной частью поверхности понтона. Таким образом, путем подбора соответствующих расходов жидкости через сопла 4 и направлений пх истечения обеспечиваются необходимое полокение понтона п его двцжспне. Предмст изобретения Стенд для статических и динамических испытаний, включающий резервуар с жидкостью, 5 грузовую платформу, выполненную в видеполусферического плавающего понтона, системы управления положением и движением понтона, отличгиощийся тем, что, с целью упрощения конструкции и улучшения эксплуа таццонных характеристик стенда, он оборудован струйной гидравлической системой управления понтоном, снабженной встроенными в резервуар поворотными соплами с регулируемыми дроссельными кранами.281867 2 3 г Составитель РукавицннТехред А. А. Камышникова Корректор Е, Н. Миронов дактор тронов Заказ 3543/5 Тираж 480ЦИИИПИ Комитета по делам изобретений и открытий приМосква, Ж, Раушская набд, 4/5 ипография, пр. Сапунова,1Подписное сте Министров СССР
СмотретьЗаявка
1305931
Д. В. Грльден, И. С. Карнеичев, А. Ф. Короваев, С. И. Лесных, С. Шепелев
МПК / Метки
МПК: G01M 19/00
Метки: динамических, испытаний, статических, стенд
Опубликовано: 01.01.1970
