Устройство разделения совпадающих во времениимпульсов

Номер патента: 278210

Авторы: Гулина, Рапопорт

ZIP архив

Текст

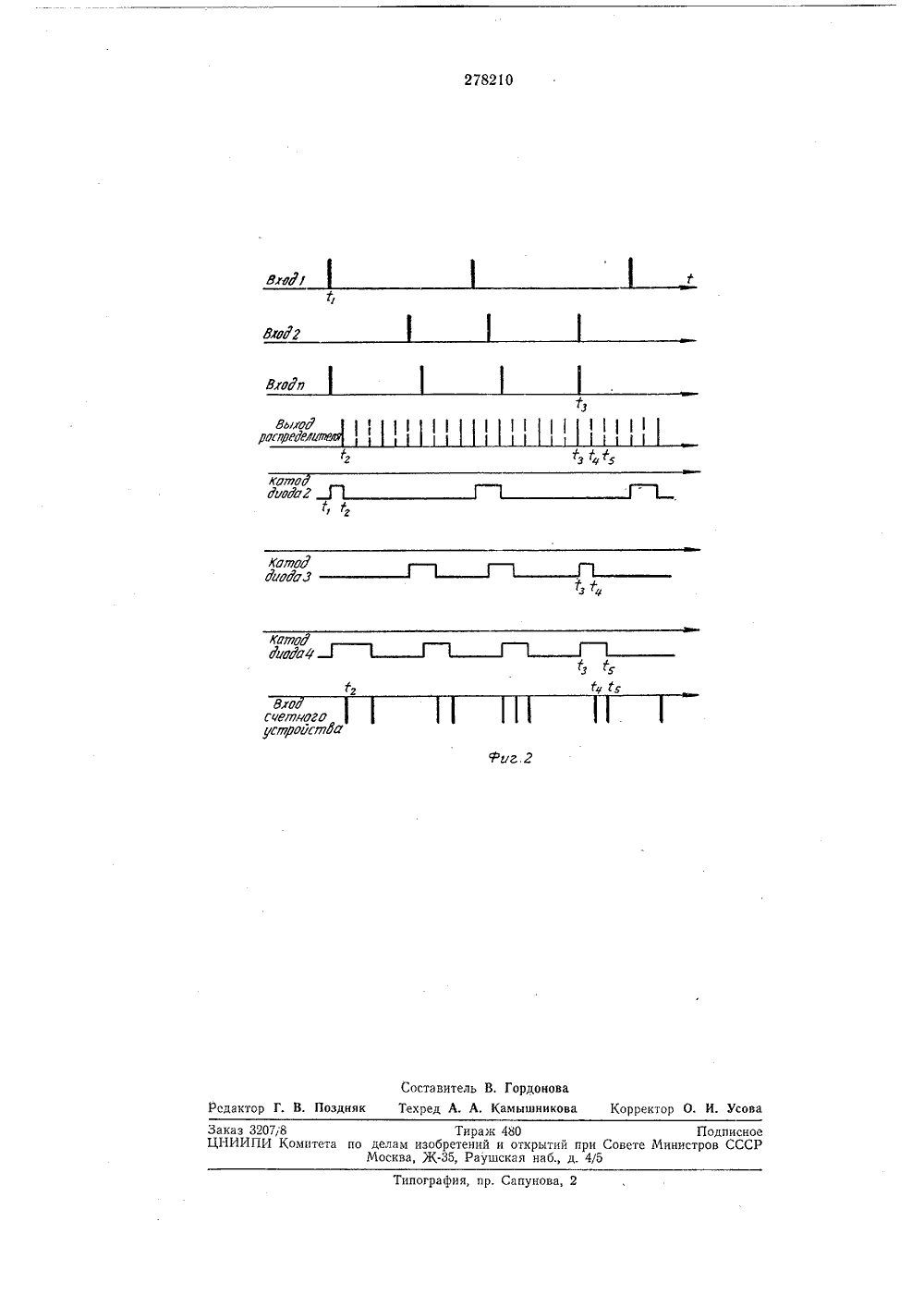

о И ЕИЗОБРЕТЕНИЯ 278210 Сема Соеетекиз Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельств 2 тпз, 1/00 аявлено 04.Х.1968 ( 1273511/18-24) МПК Н 031 с 23/00 Н 031 23/08 УДК 621.374.3(088,8)Комите итет деламоткрытийинистрое изобретени при Совет СОпубликовано 05 Х 111,1970, Бюллетень МДата опубликования описания 5,Х 1.1970 Авторыизобретения,:;М, Е. Рапопорт и А. А. Гулина вите УСТРОЙСТВО РАЗДЕЛЕНИЯ СОВПА ИМПУЛЪСОИХ ВО ВРЕМЕ осчетам таких имменьшению точноописываемого многоканальменная диагосту- делив заи имс присоединением заявки Предлагаемое устройство относится к импульсной технике и предназначено для изменения временного распределения импульсов, поступающих по различным каналам.При регистрации многоканальным счетчиком статистически распределенных во времени импульсов временной интервал между двумя соседними импульсами, действующими на входе счетного устройства, может оказаться меньше разрешающего времени счетчика. Более того, возможно временное совпадение импульсов различных каналов. Импульсы, совпадающие во времени или отстоящие друг от друга на время, меньшее разрешающего времени счетного устройства, не будут отсчитаны,Включение предварительных пересчетных устройств в каждом канале приводит к уменьшению точности измерения, затруднениям при считывании показаний и усложнению счетчика.Известны разравнивающие устройства одноканальных счетчиков, изменяющие временное распределение регистрируемых импульсов. Такие устройства регистрируют импульсы, следующие через интервалы, сравнимые с разрешающим временем счетного устройства.Однако разравнивающие устройства одноканальных счетчиков не позволяют производить раздельный отсчет совпадающих во времени импульсов, поступающих по нескольким каналам, что приводит к прпульсов и, следовательно, усти измерения.Предлагаемое устройство отличается тем, 5 что в нем выходы распределителя подключены к соединенным с датчиками импульсов анодам переключающих диодов, катоды которых через дифференцирующие цепочки и разделительные диоды подключены ко входу счетного 10 устройства.Это повышает надежность устройства.В случае прихода импульса, он задерживается и считывается в фиксированный момент времени, в результате чего достигается 15 временное разделение всех, в том числе и совпадающих во времени импульсов, которые затем могут быть отсчитаны. На фиг, 1 изображена схема 0 разравнивающего устройства ного счетчика; на фиг. 2 - вре рамма работы этого устройства,Импульсы с выхода распределителя 1, ко рый одновременно является и генератор 5 импульсов, поступают поочередно на ано переключающих диодов 2 - 4. Если импульсы от датчиков Б - 7 не п пают, то отрицательные импульсы распре теля 1 не изменяют потенциалы катодо 0 пертых переключающих диодов 2 - 4278210 ао",пульсы на входе счетного устройства 8 отсутствуют.Положительный импульс, приходящий от датчика б в момент времени 1, (фиг. 2), отпирает диод 2, образуя на его катоде положи тельный перепад напряжения, который дифференцируется цепочкой 9, но не пропускается на вход счетного устройства 8.разделительным диодом 10. Ближайший во времени отрицательный импульс с выхода распределителя 1, 10 соединенного с диодом 2, выключает этот диод в момент времени 1 (фиг. 2),Отрицательный перепад напряжения на катоде диода 2 дифференцируется цепочкой 9 и отрицательный импульс проходит через диод 15 10 на вход счетного устройства 8.Если импульсы от нескольких датчиков поступают одновременно, например, в момент времени 1 з, то они одновременно переводят диоды 3 и 4 в открытое состояние, однако, эти 20 перепады напряжения не передаются на вход счетного устройства 8. Вьпслючение диодов 3 и 4 происходит в разное время при воздействии отрицательных импульсов с выхода распределителя 1. 25 Разделенные во времени отрицательные перепады напряжения дифференцируются цепочками 9 и 11 и поступают на вход счетного устройства 8.Минимальный интервал между импульсами на входе счетного устройства определяется циклом распределителя 1, а не импульсами от датчиков 5 - 7, которые могут совпадать во времени, но на вход счетного устройства поступают поочередно в фиксированные распределителем 1 моменты времени. Предмет изобретенияУстройство разделения совпадающих во времени импульсов, содержащее датчики импульсов, счетное устройство, распределитель, переключающие диоды, дифференцирующие цепочки и разделительные диоды, отличающееся тем, что, с целью повышения его надежности, выходы распределителя подключены к соединсннэ 1 м с датчиками импульсов анодам переключающих диодов, катоды которых через дифференцирующие цепочки и разделительные диоды подключены ко входу счетного устройства.278210т, вмызг ВюРпВыюг1 1 1 рюмФгзФ 5Яю сияло успрюстЯСоставитель В. Гордонова Рсдактор Г. В. Поздняк Техред А. А. Камышникова Корректор О. И. УсоваЗаказ 32078 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
