Направляющее устройство к установке для рулонирования листовых заготовок

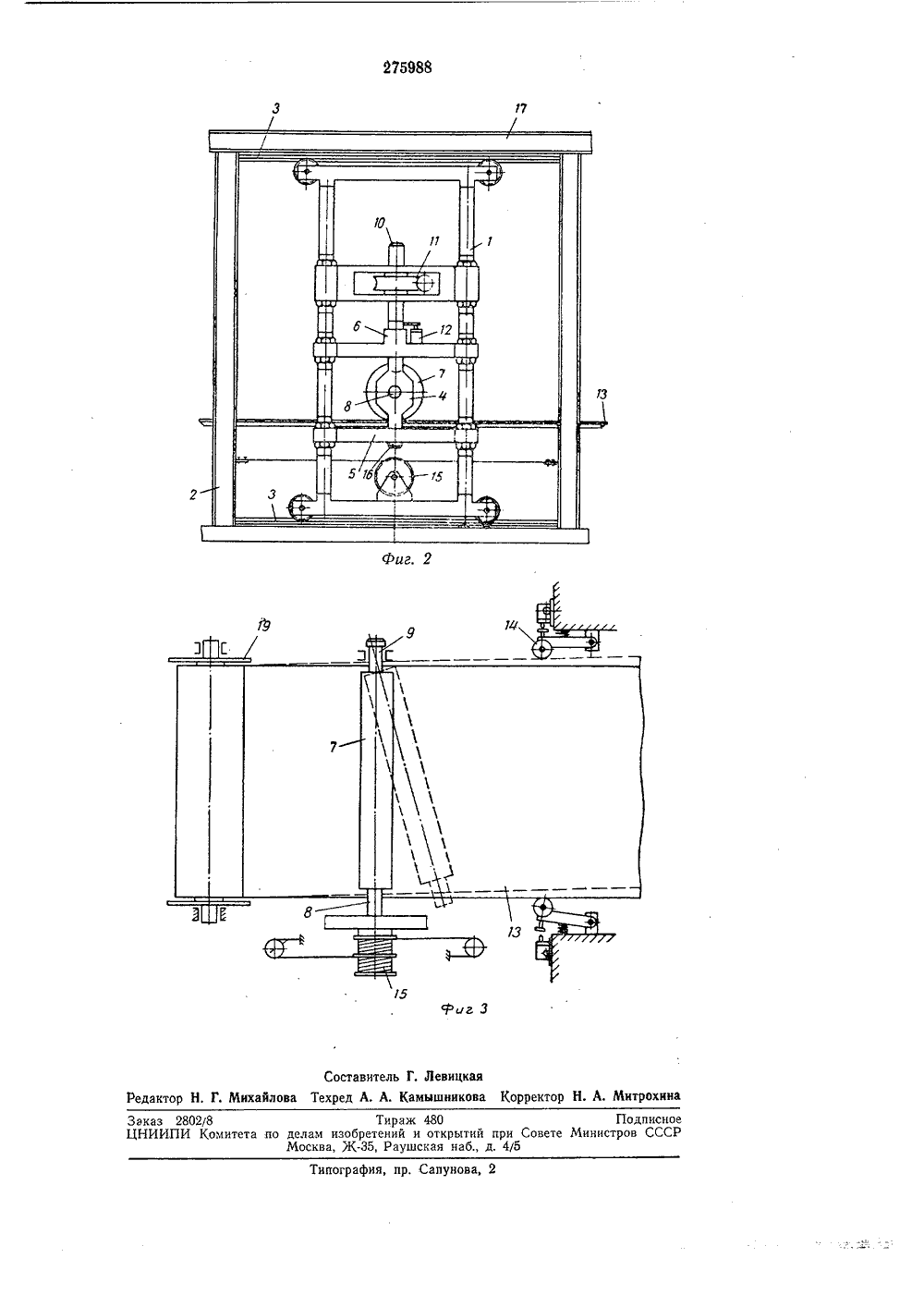

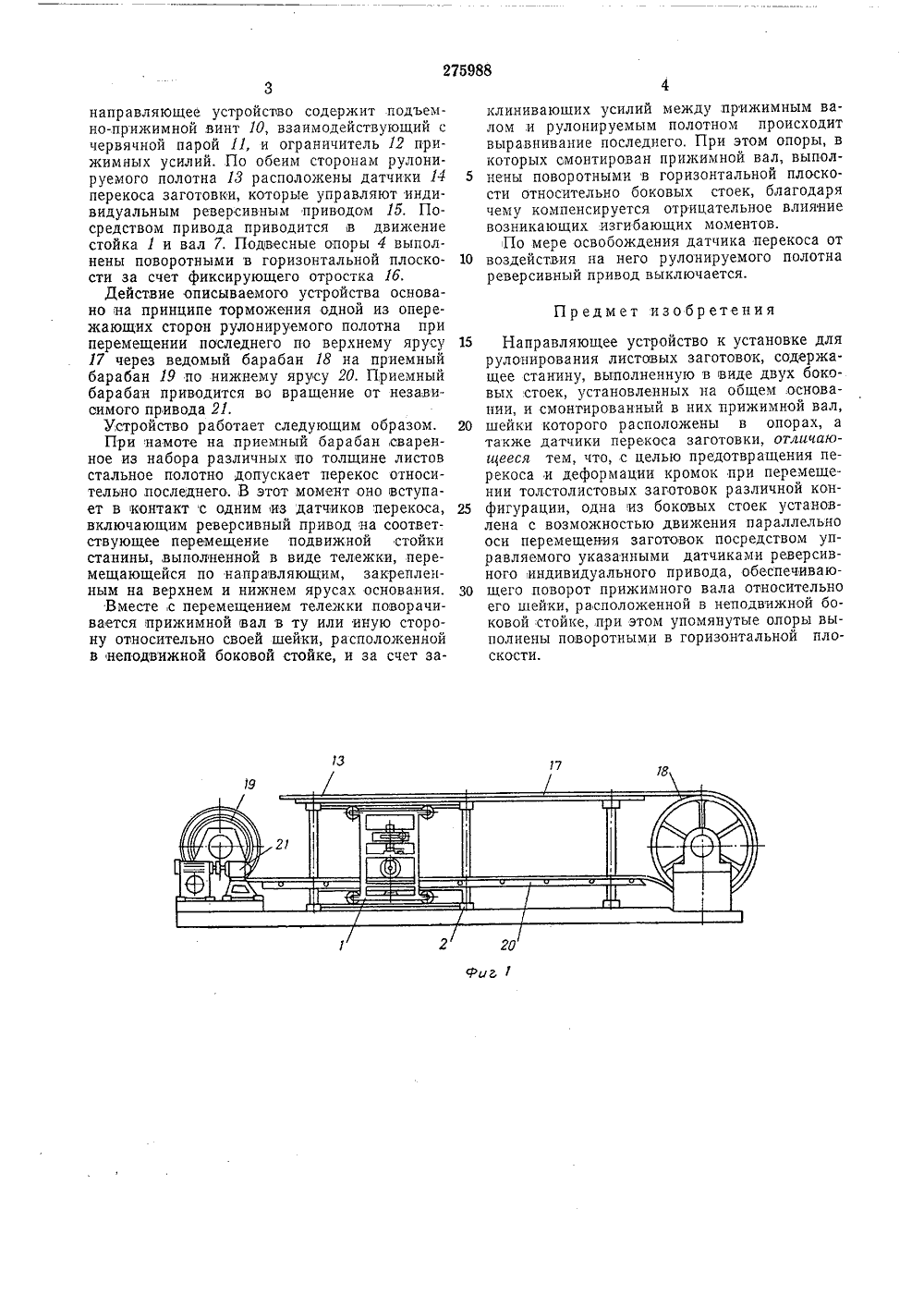

225988 ОПИСАНИ ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 19,Х.1966 ( 110846725-27)с присоединением заявкиПриоритетОпубликовано 14,711.1970. Бюллетень23Дата опубликования описания 12.Х.1970 Кл. 7 с, 18 МПК В 214УДК 641;642,3(088,8) Комитет по делам иаобретений и открытий при Совете Министров СССРАвторыизобретения Н. Т, Безлепкин и В. Н. Безлепкин Заявитель НАПРАВЛЯЮЩЕЕ УСТРОЙСТВО К УСТАНОВКЕДЛЯ РУЛОНИРОВАНИЯ ЛИСТОВЫХ ЗАГОТОВОК Изобретение относится к устройствам для рулонирования листовых заготовок и может быть использовано при сооружении стальных цилиндрических резервуаров для хранения жидких и газообразных продуктов.Известны установки для рулонирования листовых заготовок, содержащие направляющее устройство, которое включает станину, выполненную в виде двух неподвижных боковых стоек, установленных на общем основании, и смонтированные в них два ступенчатых прижимных вала, шейки которых расположены в неподвижных опорах. Кроме того, устройство снабжено датчиками перекоса заготовок. Однако такие устройства не пригодны для рулонирования толстолистовых рулонируемых полотен из высокопрочных сталей, Они также не могут быть использованы при рулонировании полотен различной конфигурации (элементов днищ, полуднищ, кровель и др.).Цель изобретения - предотвращение перекоса и деформации кромок при перемещении толстолистовых заготовок различной конфигурации. Для этого в направляющем устройстве одна из боковых стоек установлена с возможностью движения параллельно оси перемещения рулонируемой заготовки. При этом подвижная боковая стойка станины выполнена в виде тележки, имеющей П-образный замкнутый контур и перемещающейся по направляющим, смонтированным на верхнем и нижнем ярусах основания, при помощи индивидуального реверсивного привода, обеспечивающего ее движение параллельно оси перемещения заготовки. Кроме того, реверсивный привод обеспечивает поворот прижимного вала относительно его шейки, расположенной в неподвижной боковой стойке. Вал в стойках крепится при помощи поворотных в горизон тальной плоскости опор, компенсирующих отрицательное влияние возникающих изгибающих моментов. Устройство снабжено датчиками, управляющими реверсивным приводом при перекосах заготовки.15 На фиг. 1 показана рулонная установка инаправляющее устройство в общем виде; на фиг. 2 - направляющее устройство; на фиг. 3 - то же, вид сверху.Направляющее устройство состоит из ста нины, выполненной в виде двух боковых стоек,подвижной 1 и неподвижной (на чертеже не показана), расположенной параллельно первой. Стойки установлены на общем основании 2, на верхнем и нижнем ярусах которого смон тированы направляющие 3, по которым перемещается подвижная стойка. В опорах 4 при помощи опорных плит 5 и 6 смонтирован прижимной вал 7, при этом его шейки 8 и 9 закреплены в боковых стойках, соответствен но в подвижной и неподвижной. Кроме того,275988 17 фиг 1 направляющее устройство содержит подъемно-прижимной винт 10, взаимодействующий с червячной парой 11, и ограничитель 12 прижимных усилий. По обеим сторонам рулонируемого полотна 13 расположены датчики 14 перекоса заготовки, которые управляют индивидуальным реверсивным приводом 15. Посредством привода приводится в движение стойка 1 и вал 7, Подвесные опоры 4 выполнены поворотными в горизонтальной плоскости за счет фиксирующего отростка 1 б.Действие описываемого устройства основано на принципе торможения одной из опережающих сторон рулонируемого полотна при перемещении последнего по верхнему ярусу 17 через ведомый барабан 18 на приемный барабан 19 по нижнему ярусу 20. Приемный барабан приводится во вращение от независимого привода 21.Устройство работает следующим образом.При намоте на приемный барабан, сваренное из набора различных по толщине листов стальное полотно допускает перекос относительно последнего. В этот момент оно вступает в контакт с одним из датчиков перекоса, включающим реверсивный привод на соответствующее перемещение подвижной стойки станины, выполненной в виде тележки, перемещающейся по направляющим, закрепленным на верхнем и нижнем ярусах основания.Вместе,с перемещением тележки поворачивается прижимной вал в ту или иную сторону относительно своей шейки, расположенной в неподвижной боковой стойке, и за счет заклиниваюших усилий между прижимным валом и рулонируемым полотном происходит выравнивание последнего, При этом опоры, в которых смонтирован прижимной вал, выпол нены поворотными в горизонтальной плоскости относительно боковых стоек, благодаря чему компенсируется отрицательное влияние возникающих изгибающих моментов.По мере освобождения датчика перекоса от 10 воздействия на него рулонируемого полотнар евер сивный привод выключается. Предмет изобретения 15 Направляющее устройство к установке длярулонирования листовых заготовок, содержащее станину, выполненную в виде двух боковых стоек, установленных на общем основании, и смонтированный в них прижимной вал, 20 шейки которого расположены в опорах, атакже датчики перекоса заготовки, отличаюиееся тем, что, с целью предотвращения перекоса и деформации кромок при перемещении толстолистовых заготовок различной кон фигурации, одна из боковых стоек установлена с возможностью движения параллельно оси перемещения заготовок посредством управляемого указанными датчиками реверсивного индивидуального привода, обеспечиваю щего поворот прижимного вала относительноего шейки, расположенной в неподвижной боковой стойкепри этом упомянутые опоры выполнены поворотными в горизонтальной плоскости.27598817 Фиг. 2 15Фиг 3Составитель Г. Левицкая Редактор Н, Г. Михайлова Техред А, А. Камышникова Корректор Н, А, МитрохинаЗаказ 2802/8 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
