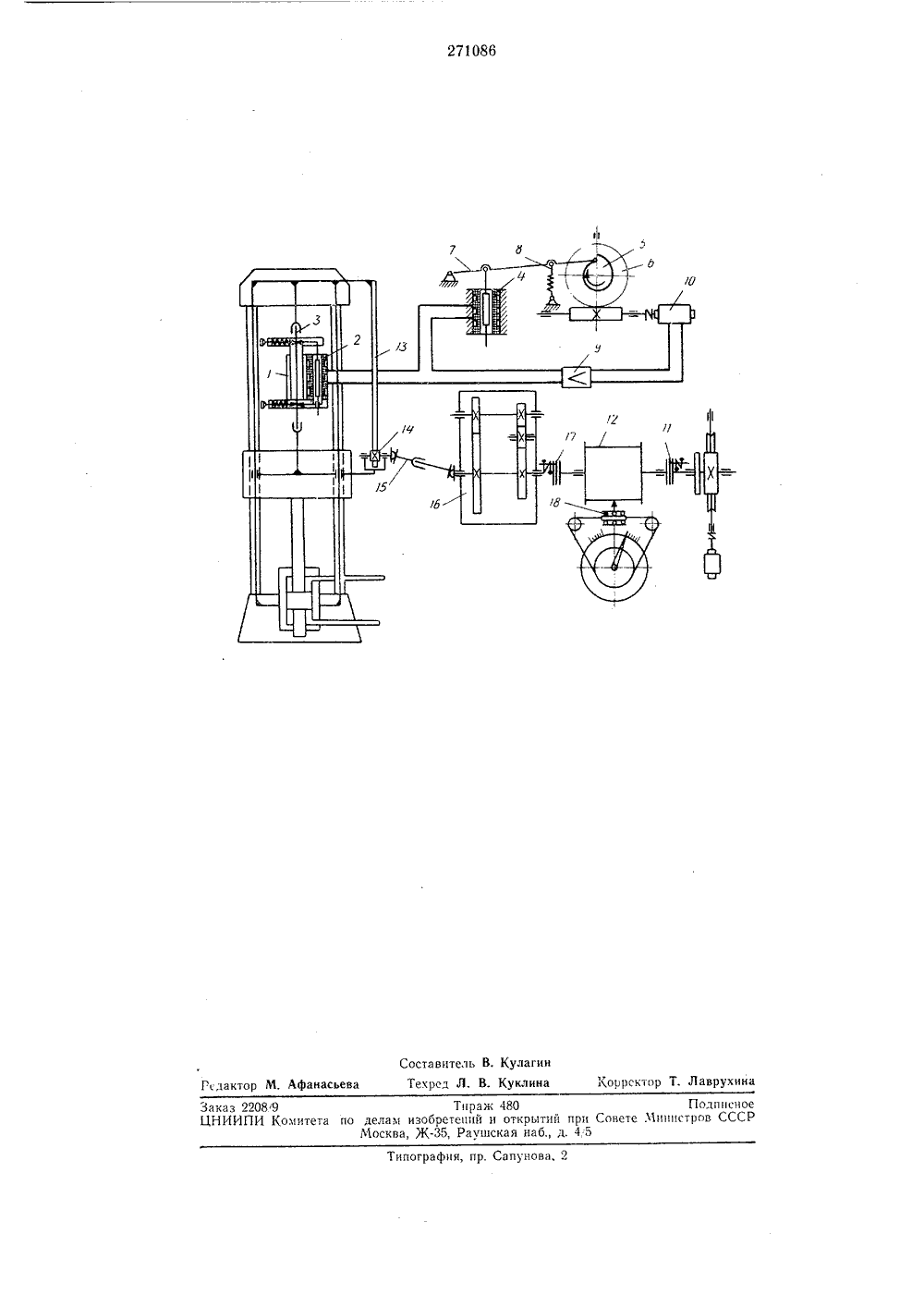

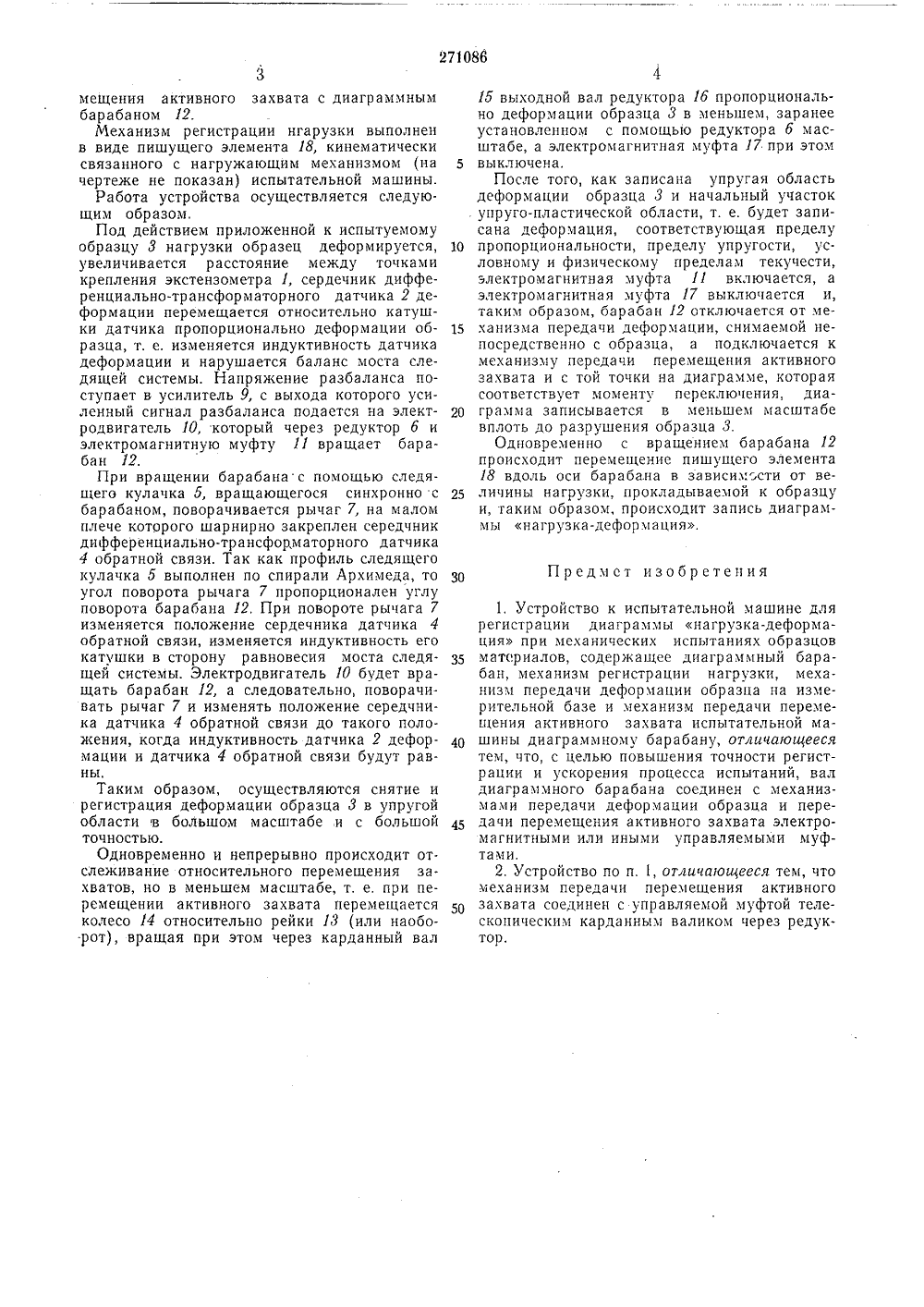

27 Ю 86 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельст а145600/25-28) аявлено 03. 967 (М 44 присоединением заявкиПриоритетОпубликованоДата опублик Комитет по делам изобретений и открытий при Совете Министров СССР1970. Бюллетень17 К 531.782:53.087.6 (088,8) 19 Х 111.19 пса н 1 ния Авторыизобретения ЩМВ 1"йАТЕттТ 1 т 0- , ТЕХЛИЮС.АЧ БИБЛИОТЕКА А, Герасимеик Рябов, Р. В, Рогожкин, Г. и Ю, В, Данчен Заявитель СТРОЙСТВО К И ЦИИ ДИАПЫТАТЕЛЬНОЙ МАШИНЕ ДЛЯ РЕГИСТРААММЫ НА ГРУЗКА - ДЕФОРМАЦИЯ Известны устройства к испытательным машинам для регистрации диаграммы нагрузка- деформация при механических испытаниях образцов материалов, содержащие диаграммный барабан, механизм регистрации нагрузки, механизм передачи деформации образца на измерительной базе и механизм передачи перемещения активного захвата испытательной машины диаграммному барабану.Однако в известных устройствах из-за инерционности и наличия люфтов в кинематической цепи механизма регистрации появляется дополнительная погрешность.В описываемом устройстве вал диаграммного барабана соединен с механизмами передачи деформации образца и передачи перемещения активного захвата электромагнитными или иными управляемыми муфтами. Кроме того, механизм передачи перемещения активного захвата соединен с управляемой муфтой телескопическим карданным валиком через редуктор. Это повышает точность регистрации и ускоряет процесс испытаний.На чертеже схематически изображено описываемое устройство.Оно содержит механизм передачи деформации образца, механизм передачи перемещения активного захвата испытательной машины диаграммному барабану и механизм регистрации нагрузки,Механизм передачи деформации образца наизмерительной базе включает в себя экстензометр 1, дифференциально-трансформаторный датчик 2 деформации, связанный с измери тельной базой испытуемого образца 3, дифференциально-трансформаторный датчик 4 обратной связи, следящий кучачок 5, жестко укрепленный на выходном валу редуктора б.рычаг 7, опирающийся на рабочую поверх ность следящего кулачка 5 и прижимаемый кней пружиной 8, электронный усилитель 9, приводной электродвигатель 10, управляемую электромагнитную муфту 11, соединяющую механизм передачи деформации образца 3 с 15 диаграммным барабаном 12, Обмотки датчиков 2 и 4 включены в мостовую схему и вместе с усилителем 9 и электродвигателем 10 образуют следящую систему.Механизм передачи перемещения активно го захвата испытательной машины диаграммному барабану 12 включает в себя рейку И, закрепленную на неподвижном захвате испытательной машины и находящуюся в зацеплении с зубчатым колесом 14, установленным на 2 Б подвижном (активном) захвате испытательноймашины, телескопический карданный валик 15, соединяющий зубчатое колесо 14 с редуктором 1 б, управляемую электромагнитную муфту 17, установленную на выходном валу редуктора 30 1 б и соединяющую механизм передачи пере.мещения активного захвата с диаграммным барабаном 12.Механизм регистрации нгарузки выполнен в виде пишущего элемента 18, кинематически связанного с нагружающим механизмом (на чертеже не показан) испытательной машины.Работа устройства осуществляется следующим образом,Под действием приложенной к испытуемому образцу 3 нагрузки образец деформируется, увеличивается расстояние между точками крепления экстензометра 1, сердечник дифференциально-трансформаторного датчика 2 деформации перемещается относительно катушки датчика пропорционально деформации образца, т. е. изменяется индуктивность датчика деформации и нарушается баланс моста следящей системы. Напряжение разбаланса поступает в усилитель 9, с выхода которого усиленный сигнал разбаланса подается на электродвигатель 10, который через редуктор б и электромагнитную муфту 11 вращает барабан 12.При вращении барабана с помощью следящего кулачка 5, вращающегося синхронно с барабаном, поворачивается рычаг 7, на малом плече которого шарнирно закреплен середчник дифференциально-трансформаторного датчика 4 обратной связи. Так как профиль следящего кулачка 5 выполнен по спирали Архимеда, то угол поворота рычага 7 пропорционален углу поворота барабана 12, При повороте рычага 7 изменяется положение сердечника датчика 4 обратной связи, изменяется индуктивность его катушки в сторону равновесия моста следящей системы. Электродвигатель 10 будет вращать барабан 12, а следовательно, поворачивать рычаг 7 и изменять положение середчника датчика 4 обратной связи до такого положения, когда индуктивность датчика 2 деформации и датчика 4 обратной связи будут равны.Таким образом, осуществляются снятие и регистрация деформации образца 3 в упругой области в большом масштабе и с большой точностью.Одновременно и непрерывно происходит отслеживание относительного перемещения захватов, но в меньшем масштабе, т. е. при перемещении активного захвата перемещается колесо 14 относительно рейки 13 (или наобо.рот), вращая при этом через карданный вал 15 выходной вал редуктора 1 б пропорционально деформации образца 3 в меньшем, заранее установленном с помощью редуктора б масштабе, а электромагнитная муфта 17 при этом 5 выключена.После того, как записана упругая областьдеформации образца 3 и начальный участок упруго-пластической области, т, е. будет записана деформация, соответствующая пределу 10 пропорциональности, пределу упругости, ус.ловному и физическому пределам текучести, электромагнитная муфта 11 включается, а электромагнитная муфта 17 выключается и, таким образом, барабан 12 отключается от ме ханизма передачи деформации, снимаемой непосредственно с образца, а подключается к механизму передачи перемещения активного захвата и с той точки на диаграмме, которая соответствует моменту переключения, диа грамма записывается в меньшем масштабевплоть до разрушения образца 3.Одновременно с вращением барабана 12происходит перемещение пишущего элемента 18 вдоль оси барабана в зависим-сти от ве личины нагрузки, прокладываемой к образцуи, таким образом, происходит запись диаграммы нагрузка-деформация.Предмет изобретения301. Устройство к испытательной машине длярегистрации диаграммы нагрузка-деформация при механических испытаниях образцов З 5 материалов, содержащее диаграммный барабан, механизм регистрации нагрузки, механизм передачи деформации образца на измерительной базе и механизм передачи перемещения активного захвата испытательной ма шины диаграммному барабану, отличающеесятем, что, с целью повышения точности регистрации и ускорения процесса испытаний, вал диаграммного барабана соединен с механизмами передачи деформации образца и пере дачи перемещения активного захвата электромагнитными или иными управляемыми муфтами.2. Устройство по и, 1, отличающееся тем, чтомеханизм передачи перемещения активного захвата соединен с управляемой муфтой телескопическим карданным валиком через редуктор.271086 Составитель В. Кулагин Техред Л. В. Куклина Корректор Т. Лаврухина ор М. А Рсда сь ипография, пр. Сапунова,Заказ 22089ЦНИИПИ Комитет Тираж 480делам изобретений и открытий прп 1 осква, Ж, Раушская наб., д. 4,5 Подписное вете Министров СССР
