Дозатор сыпучих материалов

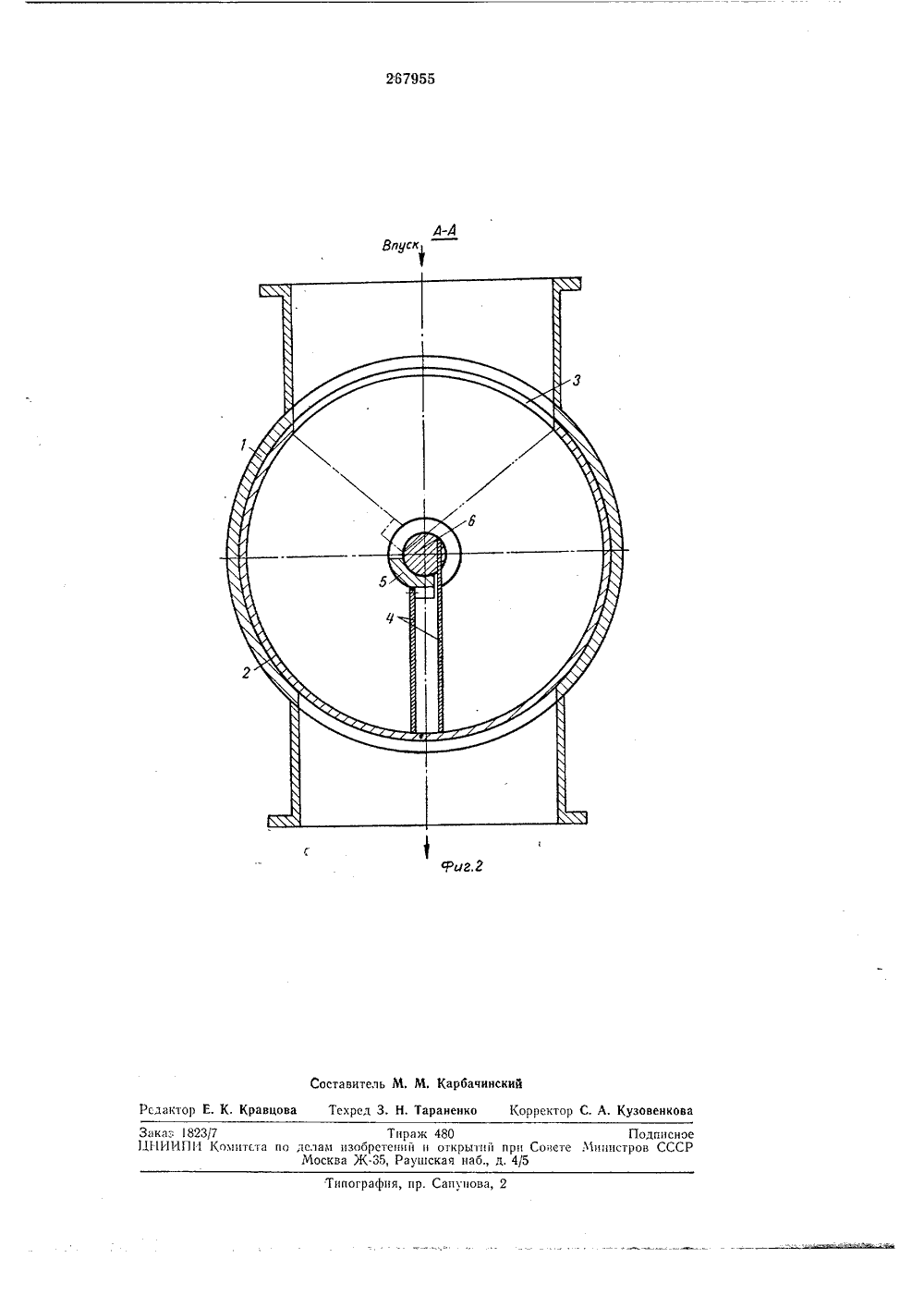

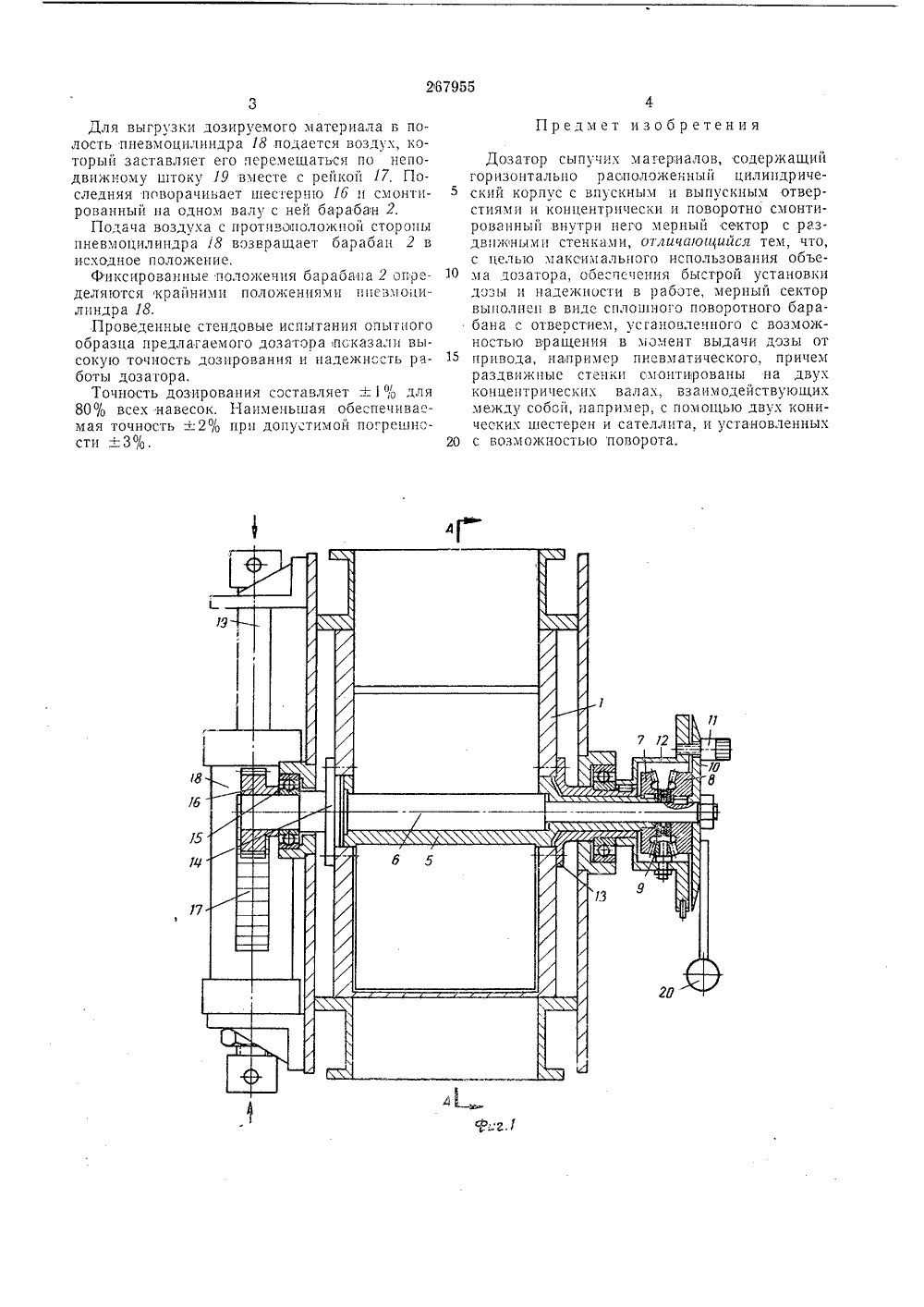

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических РесптбликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельствал, 42 е, 27 аявлепо 13,Х 11,1968 ( 1288650129-33 исоединением заявкиКомитет по делам изобретений и открытий при Совете Министров СССРОпубликовано Дата опублик 7,1970, Бюллетень13 ия описания 23.И 1.1970 Авторыизобретения А. Н. Гадалов, Н, В, Лапчевский и Е, П, Соро Заявитель ЗА ТЕРИАЛОВ ЫПУЧИ воротный барабан 2 раздвижными стенках ны к двум концентрц м 5 и к проходящему 5 валу б. На концах ва ческие шестерни 7 и том 9. Шестерни обес вращение валов 5 и б правлениях.10 На шестерне 8 уста рая при помощи фикс робке 12, жестко связ бана 2. новлена шкала 10, котоагора 11 крепится к коанноц с цапфой 13 бараБарабан опирается цапфами 13 и 14 на закрепленные в корпусе 1 подшипники 15, в которых он может поворачиваться при помощи привода. Привод состоит из шестерни 1 б и рейки 17, установленной на пневмоцилиндре 18 с неподвижным штоком 19. Угол между раздвижными стенками 4 устанавливается ручкой 20.Работает дозатор следующим образом.Для установления требуемой дозы поворачивают шкалу 10 ручкой 20 до совпадения с указателем цифры нужного объема, тем самым .изменяя раствор раздвижных стенок 4, После установления необходимого объема фиксируют положение раздвижных стенок 4 30 фиксатором 11, Затем в дозатор до его заполнения подается сыпучий материал. Изобретение может найти применение в,промышленности строительных материалов, строительстве, химической промышленности и других отраслях народного хозяйства, где необходимо дозирование сыпучих материалов.Известные дозаторы сыпучих материалов, содержащие горизонтально расположенный цилиндрический корпус с выпускным и впускным отверстиями и концентрически и поворот- но смонтированный внутри него мерный сектор с раздвижными стенками,Предложенный дозатор отличается от известных тем, что мерный сектор выполнен в виде сплошного поворотного барабана с отверстием, установленного с возможностью вращения в момент выдачи дозы от привода, например пневматического. Раздвижные стенки смонтированы на двух концентрических валах, взаимодействуюгцих между собой, например, с помощью двух конических шестерен и сателлита, и установленных с возможностью поворота.Это позволяет максимально использовать объем дозатора, обеспечить быструю установку дозы и надежность в работе.На фиг. 1 схематически изооражен предложенный дозатор, продольный разрез; на фиг.2 - то же, разрез по А - А на фиг. 1.Дозатор сыпучих материалов состоит из горизонтально расположенного цилиндрического корпуса 1 с впускным и выпускным отверстиями, Внутри корпуса смонтирован сплошной пос отверстием 3 и двумя и 4, которые прикреплеческим валам - к поло-внутри него сплошному лов смонтированы кони, соединенные сателлипечпвают одновременное в противоположных наДля выгрузки дозируемого материала в полость пневмоцилиндра 18 подается воздух, который заставляет его перемещаться по неподвижному штоку 19 вместе с репкой 17, Г 1 оследняя поворачиьает шестерню 16 и смонтированный на одном валу с ней барабан 2.Подача воздуха с гротвлолокно Сторонь пневмоцилиндра 13 возвращает барабан 2 в исходное положение,Фиксированные положения барабана 2 определяются крайними положениями ппевмоцилиндра 18.Проведенные стендовые испытания опытного Ооразца ГредлагаемоГО дозатора показа; Высокую точность дозирования и надежность работы дозагора.Точность дозирования составляет + 1 % для 80% всех навесок. Наименьшая обе печиваемая точность -2% при допустимой погрешности + 3%. Предмет изобретения Дозатор сыпучих материалов, содержащийгоризонтально расположенны цилиндрический корпус с впускным и выпускным отверстиями и концентрически и поворотно смонтированный внутри него мерныи сектор с раздвжным стенками, отгичагошийся тем, что, с целью максимального использования объе- Ю ма дозатора, обеспечения быстрой установкидозы и надежности в работе, мерный сектор выполнен в виде сплошного поворотного барабана с отверстием, усгановлечного с возможностью вращения в мо;,ент выдачи дозы от 15 привода, например пневматического, причемраздвижные стенки смонтированы на двух концентрических валах, взаимодействующих между собой, например, с помощью двух конических шестерен и сателлита, и установленных 20 с возмокностью поворота.267955 ВпускгСоставитель М. М. Карбачинскийсдактор Е, К. Кравцова Техрсд 3. Н. Тараненко Корректор С. А. КузовенкЗаказ 823/7 Тираж 480 Подписно Ц 11 ИИПИ Когиитста по делам изооретеиий и открытий при Совете Министров СССР Москва Ж, Раушская наб., д. 4/5аптиова, 2Типография
