Регулятор уровня

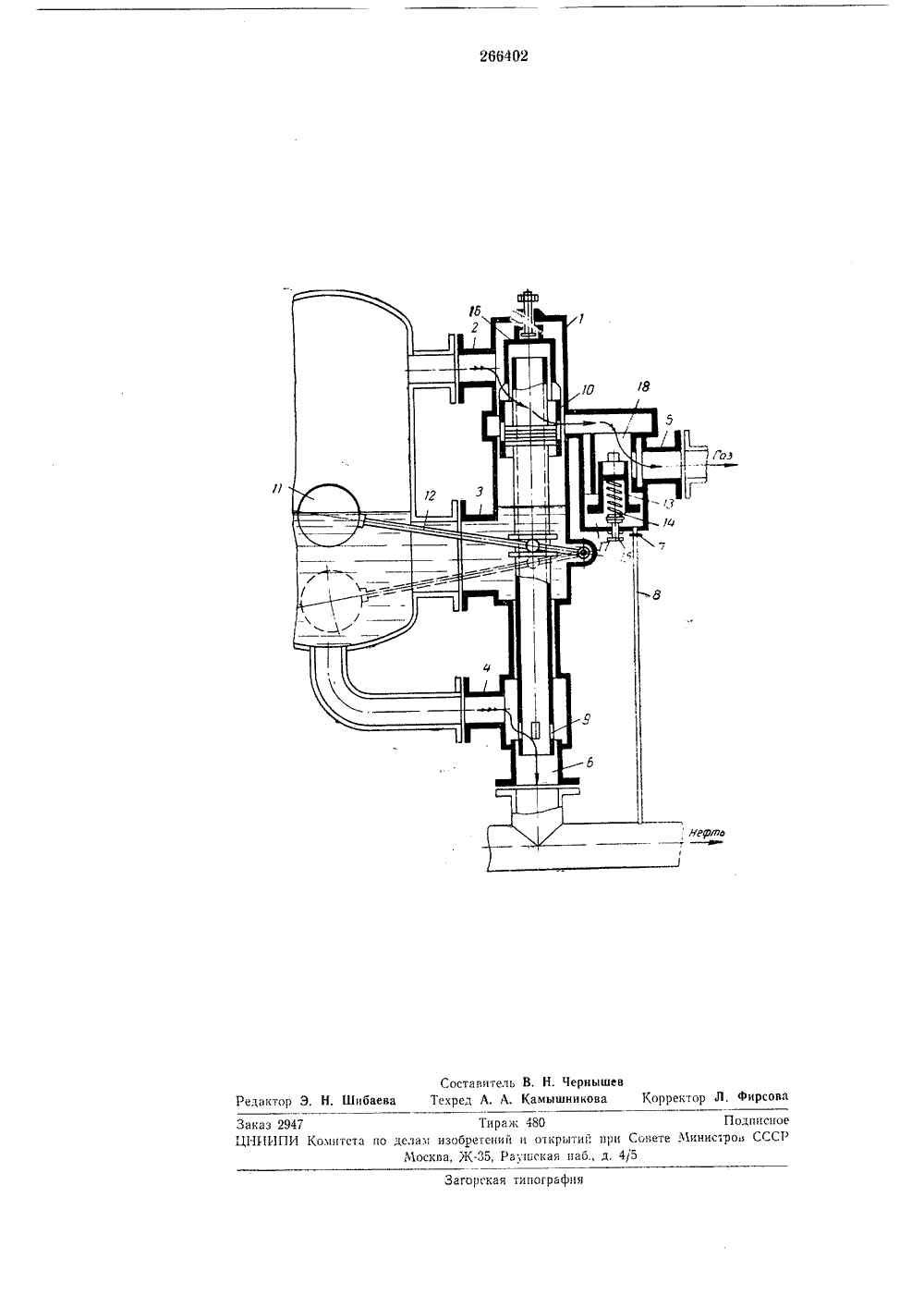

Союз Советснив САН РЕТЕН идет ел У ависимое от авт. свидетельствааявлено 8.Х 1.1968 ( 1288764/18-2присоединением заявки-5; 42 е, 21 Комитет по делам изобретений и отирыти при Совете Министров СССРЯК б 056, 9/О орите Бют тетень а 1 уоликовано 17.111.1 ДК 621.3.078.3(088,8) Дата опубликования с ан и я 22 Х 11,1970 оров и В. И авторызобретения. А. Зимин, Ю. М,акова Государственный инст работам вЗаявит по проектированию и исследовательскимтедобывающей промышленности УЛЯТОР УРОВНЯ ным винтом 15 служит для выпуска таза. Цилиндрический шибер 1 б газового клапана позволяет изменять время отсечки по газу в заьисимости от уровня в аппарате,Наибольшей неравномерности поступление нефти и газа в аппараты сбора и транспорта достигает, когда в выкпдных литиях скважин и нефтесоорных коллекторах Возникает так называемый пробковый режим течения двухсразной среды.Прп таком режиме в аппарат псриодпчески поступает нефть плп газ, причем скорость поступления нефти в аппарат резко нарастает ц мо)кет достигнутт, таких величин, которые значительно превышают средние расчетные,Процесс работы регулятора уровня рассматривается в напболсс трудных для регулируюгцих приборов условиях,Рассмотрим работу реграт постпаст нефть с 20 па галиченпем прит жидкости в и 11 подшгмает к отверстие для отверстие для вается сток неф давление в неф ульсноп труоке в камеру 17 наС уве уровень плавок 25 крывая крывая увслич 1 растает По имп 30 дается,ИЗОБф %К АВТОРСКО Регулятор предназначен для поддержания уровня нефти и давлснпя газа в аппаратах при транспортировке нефти и попутного газа,Известны регуляторы уровня, содержащие поплавок, рычал(ную систему и клапаны.Предложенный регулятор отличается от известныхх тем, что с целью повышения качества регулирования содержит два последовательно соединенных клапана выхода газа, управляющий орган одного из которых связан общим штоком с управляющим органом клапана выхода нефти и управляющая камера другого связана каналом с нефтесборным коллектором,Схема регулятора приведена на чертеже.Регулятор смонтирован в корпусе 1 с патубками. Патрубки 2, 8 и 4 предназначены для присоединения регулятора к аппарату, 5 и б - для присоединения его соответственно к нефтссборному и газосборному коллекторам. Штуцер 7 служит для присоединения к регулятору импульсной трубки-канала 8 нефтесборного коллсктора, Регулятор имеет клапан 9 выпуска нефти и клапан 10 выпуска газа.Клапаны соединены полым стальным штоком с ребордами в средней части для восприятия возвратно-поступательного движения от поплавка 11, Поплавок с рычагом 12 служит для перемещения клапана 9, 10 при изменении уровня жидкости в аппарате. Регулирующий клапан 18 с пружиной 14 и регулировочока нефти в аппарат ем поднимается, и по лапаы 9 и 10, приотвыпуска нефти и прпвыпуска газа, отчего ти из аппарата и на. тссборном коллекторе, 8 это давление пере. ршая равновесие сил, 266402действующих на клапан 13. В результате клапан 13 будет подниматься, сокращая расход газа через отверстия 18, что приведет к повышению давления в аппарате и, следовательно, к новому увеличению стока нефти из аппарата и росту давления в нефтесборном коллекторе. Так будет продолжаться до тех пор, пока по мере подъема уровня жидкости в аппарате, а вместе с этим поплавка 11 и клапанов 9 и 10 не наступит равновесие всех сил, действующих на клапан 13. Это будет соответствовать установлению уровня жидкости в пределах заданного диапазона регулироваггия, т. е. произойдет автоматическое регулирование перепада давления на нефтяном клапане 9. Если же приток нефти будет продолжать расти и дальнейший подъем клапана 9 поплавком 11 не даст увеличения стока нефти в нефтесборный коллектор, то при достижении верхнего предела регулирующейг способности регулятора уровня и щели клапаном 10 будут перекрыты. Это предотвратит выброс нефти в газосборный коллектор, а давление в аппарате, достигнув максимума, выдавит излишки нефти в нефтесборный коллекор, понизив уровень. Одноврем енно откроется клапан 1 О отсечки газа, отчего давление в аппарате снизится. Если же приток нефти остается большим, цикл повторится.В том случае, когда в аппарат поступает только газ с малым содержанием нефти, начинается резкое падение уровня жидкости.Поплавок 11, следуя за уровнем, опускает клапаны 9 и 10, прикрывая отверстия для выпуска нефти и открывая отверстия для выпуска газа, благодаря чему сток нефти из аппарата сокращается, а давление в нефтесборном коллекторе и в камере 17 клапана 13 падает, Вследствие этого усилие, необходимое для открывания клапана 13, уменьшится и существенного повышения давления в аппарате с увеличением притока газа не произойдет.При достижении нижнего предельного уровня клапан 9 полностью перекроет отверстия для выпуска нефти, а клапан 10 полностью от 5 кроет отверстия для выпуска газа и, следовательно, проникновения газа в нефтесборный коллектор не произойдет.Повышение или понижение давления в нефтесборном коллекторе приводит к уменьшеншо г 0 или к увеличению перепада давления на клапане 9, а это, в свою очередь, влечет за собой сокращение или увеличение стока нефти из аппарата, Но одновременно это повышение или понижение давления в нефтесборном кол лекторе по импульсной трубке 8 передается вкамеру 17, нарушая равновесие сил, действующих на клапагн 13, который в первом случае поднимется, сокращая над собой щель для выхода газа, а во втором случае опустится, уве личивая отверстие для выхода газа. Подъемпли опускание клапана 13 будет происходить до тех пор, пока давление в аппарате не возрастет или уменьшится на ту же величину, на которую изменится давление в нефтесборном 25 коллекторе, В результате перепад давления наклапане 9 восстановится, и уровень жидкости в аппарате не изменится.Предмет изобретения30Регулятор уровня, содержащий корпус, клапаны, поплавки и рычажный механизм, от.гичаюиийся тем, что, с целью повышения качества регулирования, содержит два последовательно соединенных клапана выхода газа, управляющий орган одного из которых связан общим штоком с управляющим органом клапана выхода нефти и управляющая камера другого связана каналом с нефтесборным кол .",ектором.266402 Составитель В. Н. ЧерныщевН, Шибаева Текред А. А. Камышникова Корректор Л, фирсова Редактор Подписное Министров СССРгорская типограф Заказ 2947ЦРПИПИ Комитет Тираж 480 1 о делан нзоорегсций и открытн 1, прн Сов
