Станок для шлифования беговых дорожек колец подшипников качения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

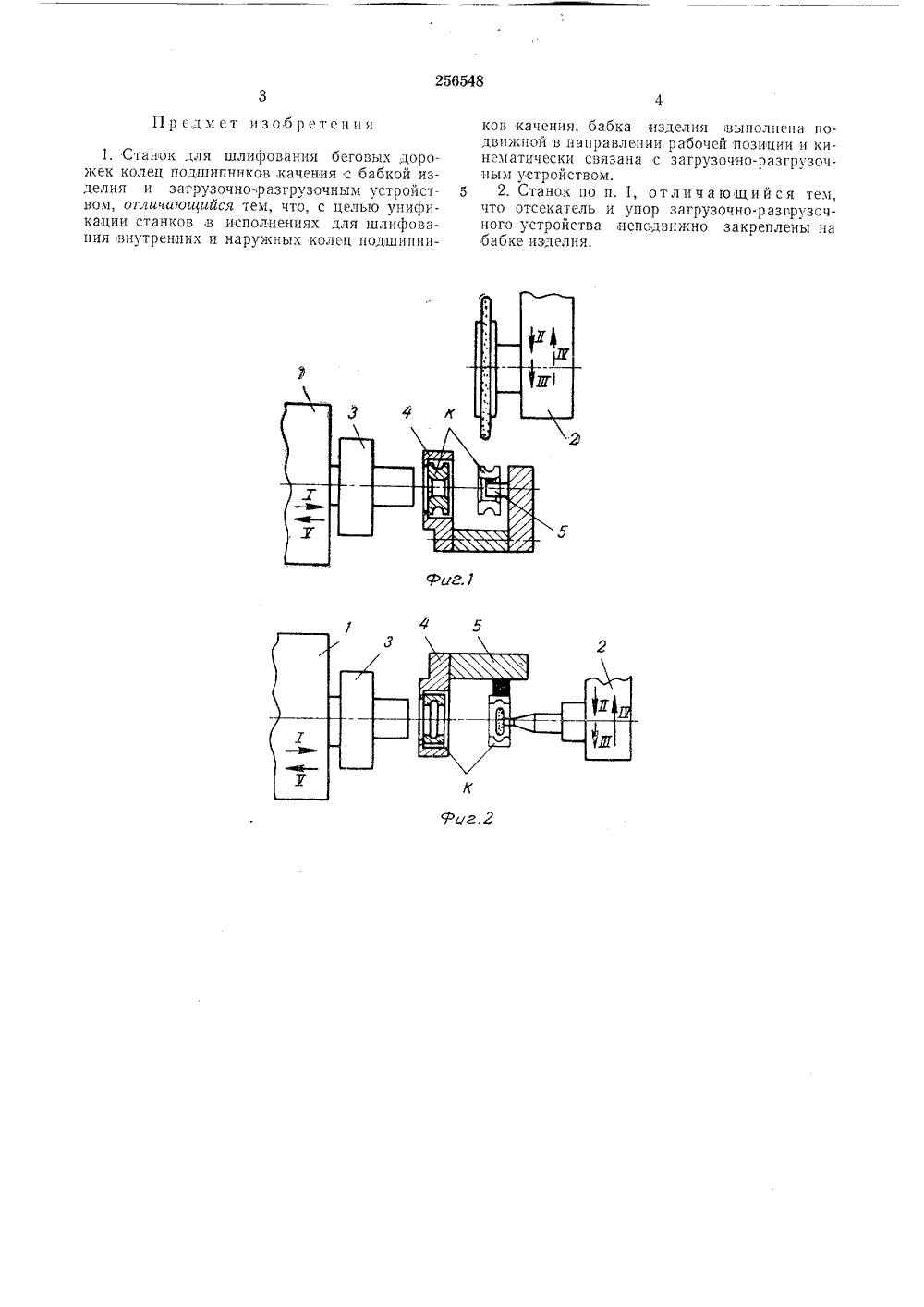

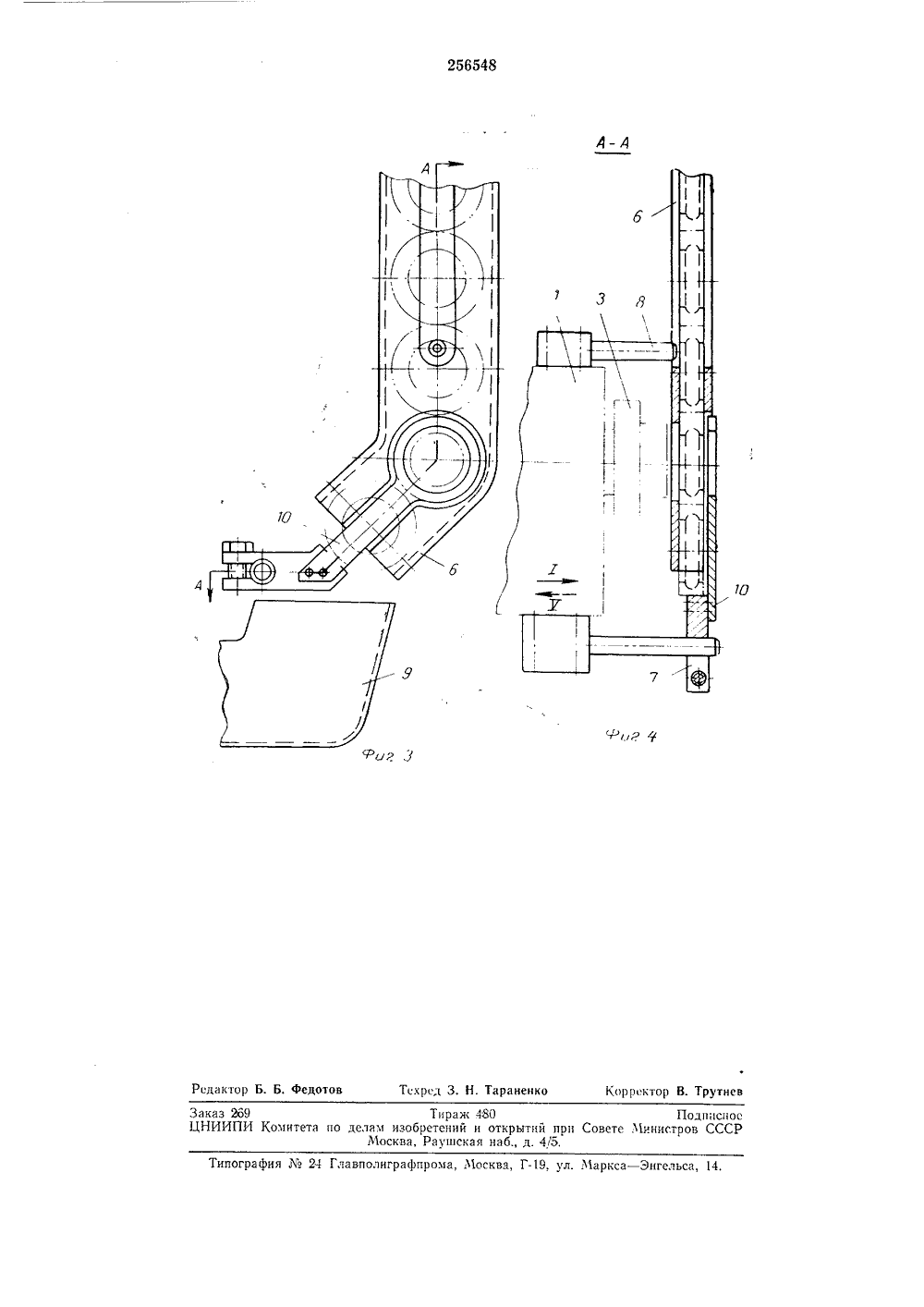

енате.чест 4 ец 25654 кала Саез Саветских Саеиалистичесних Реаеублинением заявки-рисое иор,ит амитет аа дела иеабретеиий и аткрытиари Саеете МинистравСССР МПК В 24 Ь В 24 Ь ЧДК 621 924 543 06но 04.Х 1.1969. Бюллетень ч" пуолико ата опубликования описания 11.Ч 1.19 Авторыизобретен Д, Аврутин, И, Д. Гебель, Е, Шашков и В. П. Бьщенко А. С. Рысс, Ю И. Нефедов, С нструкторское бюр ифовального обору Заявитель о проектированиюания иальн ДЛЯ ШЛИФОВАНИ КОЛЕЦ ПОДШИПН ГОВЫХ ДОРОЖЕККАЧЕНИЯ СТА Известны станки для шлифования беговых дорожек,подшипников качения с бабкой изделия и загрузочно-разгрузочным устройством.Предложенный станок дает возможность унифицировать станки в исполнениях для цлифования внутренних и наружных колец подшипников. С этой целью бабка изделия выполнена подвижной в направлении рабочей позиции и кинематически связана с загрузочно-разгрузочным устройством, отсекатель и упор которого неподвижно закреплены на бабке изделия.На фиг. 1 изображено взаимное расположение узлов станка в исполнении для шлифования беговых дорожек внутренних колец подшипников качения; на фиг. 2 - в исполнении для шлифования беговых дорожек наружных колец подшипников качения; ца фиг. 3 и 4 - загрузочно-разгрузочное устройство.Бабке изделия 1 и шлифовальной бабке 2 сообщаются движения, обозначенные на фиг.1 и 2 стрелками и римскими цифрами - 7.В начале цикла бабка изделия 1 подводится к шлифовальной бабке 2 (стрелка 1) . При этом торец магнитного патрона 3 подходит к находящемуся в загрузочно-разгрузочном устройстве 4 кольцу К Магнитный патрон захватывает кольцо и сдвигает его в положение обработки (изображенное тонким контуром), усганавливая на неподвижные опоры а. Затем включается привод вращения шпинделя изделия и последовательно осуществляются быстрый подвод шлцфовальцой бабки ц подача (стрелки П и П).5 По окончании обработки кольца шлифовальная оаока ц бабка изделия отводятся исходное положение (соответственно стрелки П ц 1) с возвратом обработанного кольца в загрузочно-разгрузочное устройство 4, оста О новкой шпинделя изделия и отключением магнитного патрона.Очередная заготовка в положении загрузкиопирается на стенки лотка 6 и предыдущее обработанное кольцо (или на первую загружен ную в лоток заготовку), лежащее ца упоре 7.При подводе бабки изделия магнитный патрон 3 досылает заготовку ца неподвижные опоры. При этом отсекатель 8 вводится в одно из колец и удерживает очередные заготовки, а перемещение упора 7 позволяет обработанному кольцу упасть из загрузочного лотка 6 в приемный лоток 9.При отводе бабки изделия обработанноекольцо возвращается магнитным патроном в загрузочный лоток ц сбрасывается задней стенкой лотка до упора 7; отсекатель 8 пропускает кольца, и очередное кольцо становится в положение загрузки. Подвижная стенка 1 О предотвращает самопроизвольное выпадаЗ 0 ние кольца через вырез в стенке лотка 6, 256548Предмет изобретения 1. Станок для шлифования беговых дорохкек колец подшипников качения с бабкой изделия и загрузочно-разгрузочным устройством, отлича ощийся тем, что, с целью унификации станков,в исполнениях для шлифования внутренних и наружных колец подшипников качения, бабка изделия выполнена подвихкной в направлении рабочей позиции и кинематически связана с загрузочно-разгрузочным устройством.5 2, Станок по п. 1, отличающийся тем,что отсекатель и упор загрузочно-разгрузочного устройства ,неподвижно закреплены на бабке изделия.256548 скрсд 3. Н. Тараненко ректор В. Трутне фактор Б. Б. федотов ипография24 Главполиграфпрома, Москва, Г.19, ул. Маркса - Энгельса, 14 аказ Ж 9 Тираж 480 Подписпо ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Раугпская наб., д. 4/5.
СмотретьЗаявка
1010970
А. С. Рысс, Ю. Д. Аврутин, И. Д. Гебель, А. И. Нефедов, С. Е. Шашков, В. П. Быценко, Специальное конструкторское бюро проектированию шлифовального оборудовани
МПК / Метки
МПК: B24B 19/06
Метки: беговых, дорожек, качения, колец, подшипников, станок, шлифования
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/3-256548-stanok-dlya-shlifovaniya-begovykh-dorozhek-kolec-podshipnikov-kacheniya.html" target="_blank" rel="follow" title="База патентов СССР">Станок для шлифования беговых дорожек колец подшипников качения</a>
