Датчик давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

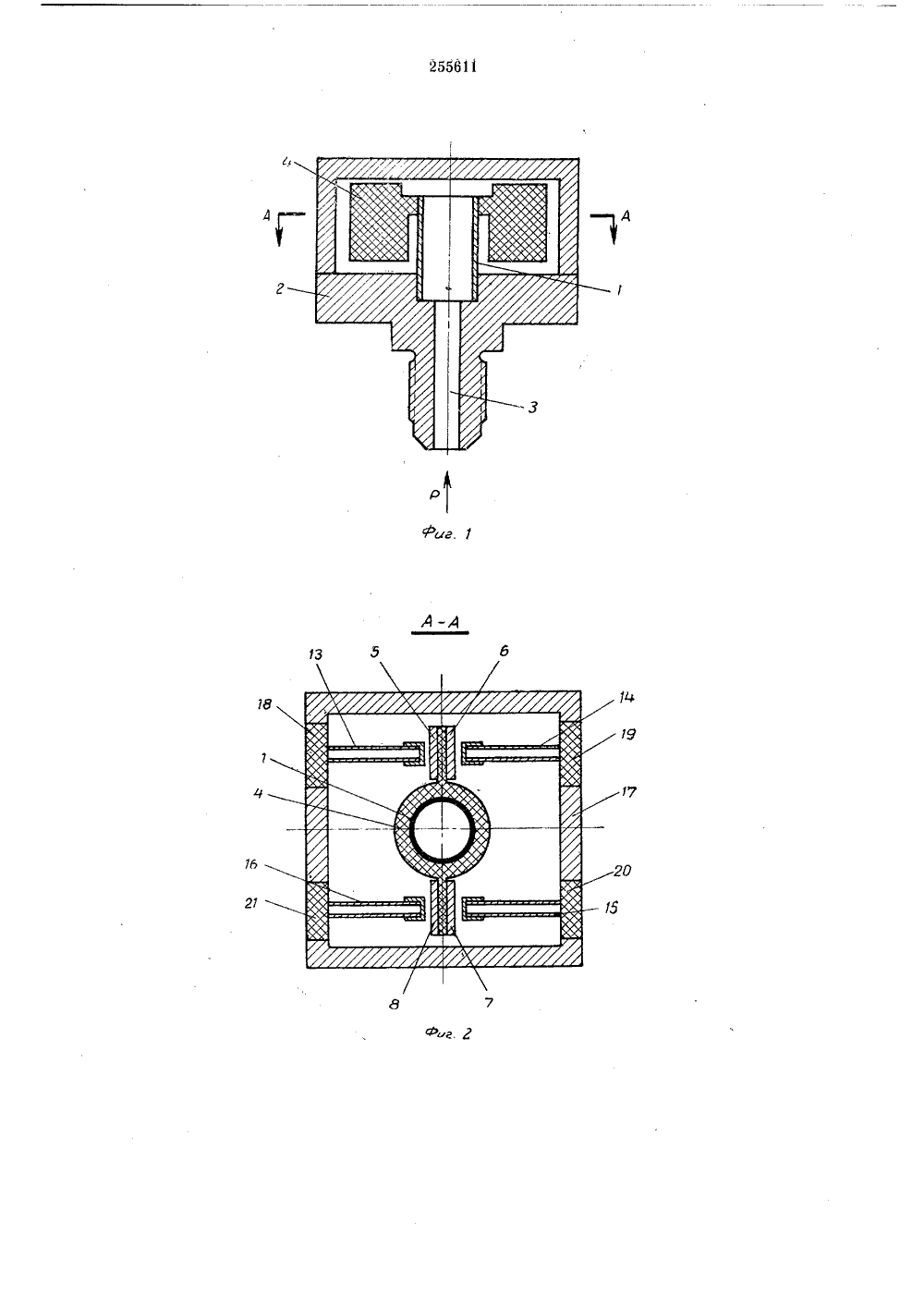

Союз Советских Социалистических Республик(088.8) Комитет по делам изобретений и открытий при Совете Министров СССРДата опубликования описания ЗО.П 1.1970 Авторыизобретения В. Н. Алексеев, Ю. П, Доронин, Н. А. Миряха и С. С, Чураков Заявитель ДАТЧИК ДАВЛЕНИЯ Изобретенйе относится к области приборостроения, а именно к конструкции механотронного датчика давления.В известных датчиках давления, содержащих мембрану с закрепленными на ней анодами механотронного преобразователя и мостовую измерительную схему, требуется специальная электрическая компенсация мостовой схемы при изменении параметров внешней среды, например температуры катодов, вибрационного ускорения и т. п.Целью настоящего изобретения является повышение точности измерения за счет уменьшения погрешностей, связанных с изменением указанных параметров. Для этого в датчике аноды размещены на держателе симметрично относительно плоскости, проходящей через продольную ось,витой трубчатой пружины, по два с каждой стороны.На фиг. 1 изображен датчик, продольное сечение; на фиг. 2 - то же, разрез по А - А; на фиг. 3 - электрическая схема датчика.Он состоит из витой трубчатой пружины 1, закрепленной в основании 2, снабженном каналом 3, предназначенным для подсоединения датчика к измеряемой среде. На витой трубчатой пружине 1 жестко закреплен держатель 4 с анодами 5, б, 7 и 8 диодов 9, 10, 11 и 12.Соответствующие катоды И, 14, 15 и 16 закреплены в корпусе 17 на керамических панелях 18, 19, 20 и 21.При изменении давления происходит поворот держателя 4 с закрепленными на нем анодами 5, б, 7, 8 на угол, пропорциональный измеряемому давлению, При этом .уасстояние 10 между анодами 5, 6, 7 и 8 и катодами И, 14,15 и 16 изменяется так, что внутреннее сопротивленгие диодов 9 и 11 уменьшается, а диодов 10 и 12 увеличивается, В результате этого происходит разбаланс моста, пропорциональный 15 измеряемому давлению. Предмет изобретенияДатчик давления, содержащий витую трубчатую пружину с жестко закрепленным на ней 20 держателем анодов механотронного преобразователя и мостовую измерительную схему, отличаюигийся тем, что, с целью повышения точности измерения, в нем аноды размещены на держателе симметрично относительно плоско сти, проходящей через продольную ось витойтрубчатой пружины, по два с каждой стороны.Составитель Л. В. Никиточкина Редактор Т, В. Данилова Текред Л. В, Куклина Корректор Л, П, Васильева Заказ 564/6 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Минисгров СССРМосква Ж, Раушская наб., д. 415Типография, пр. Сапунова, 2
СмотретьЗаявка
1228639
В. Н. Алексеев, Ю. П. Доронин, Н. А. Мир, С. С. Чураков
МПК / Метки
МПК: G01L 9/16
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/3-255611-datchik-davleniya.html" target="_blank" rel="follow" title="База патентов СССР">Датчик давления</a>
