Виброуплотнитель

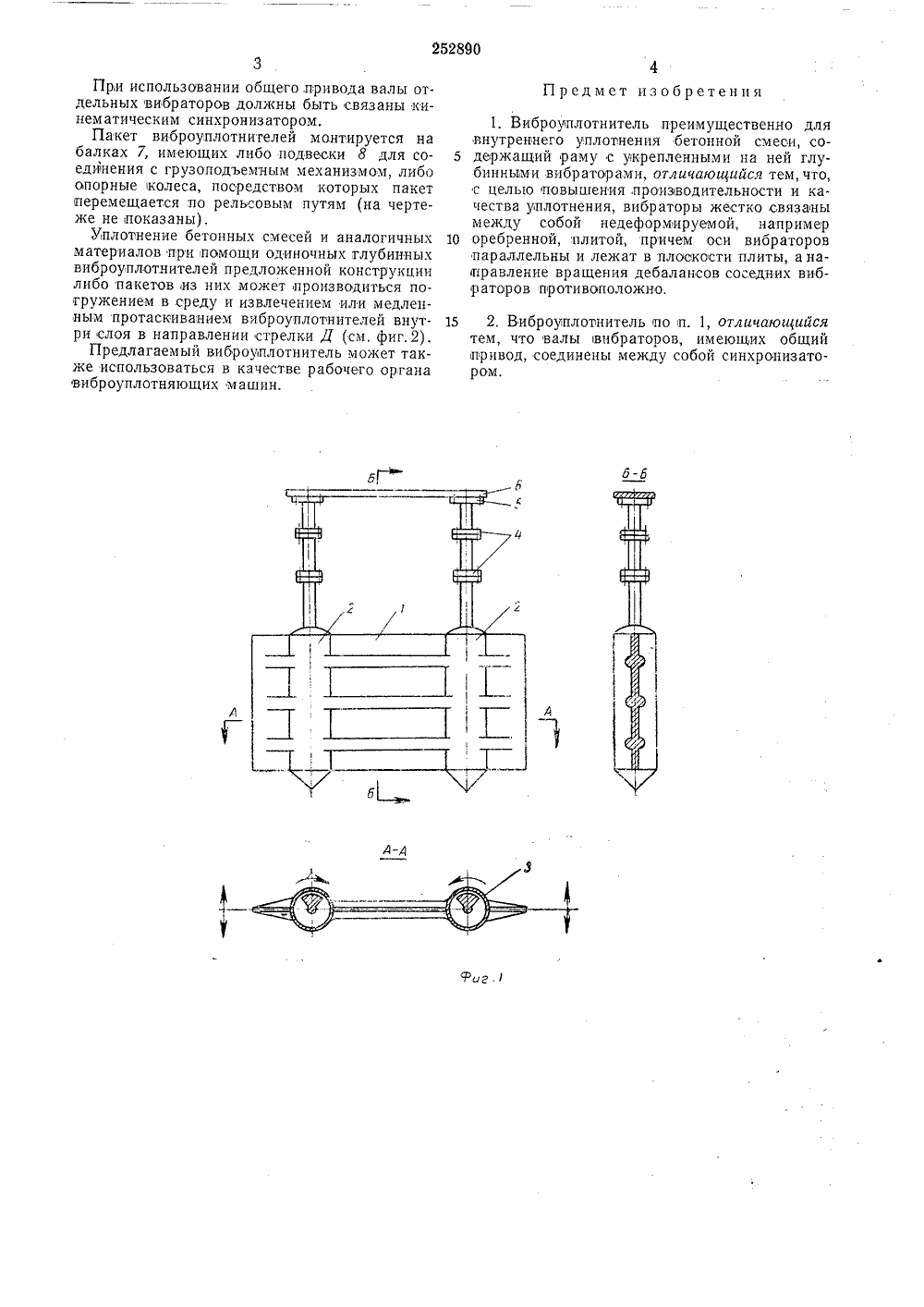

О чд 44 ищи-й и е Ъ Союз СоввтскизСоциалистическими Республик ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУЗависимое от авт. свидетельства-Кл. 80 а, 49 Заявлено 20.Х 1.1967 ( 1197566/29-33)с присоединением заявки-ПриоритетОпубликовано 22.1 Х,1969, БюллетеньДата опубликования описания 24.11,1970 ПКВ 2 Комитет ло делам изобретений и открытий ори Совете Министровявител 0 УПЛОТНИТЕЛЬ 20 Изобретение относится к вибрационным устройствам, предназначенным для внутреннего уплотнения бетонных смесей и аналогичных материалов.Известны виброуплотнители для внутреннего уплотнения бетонной смеси, содержащие раму с укрепленными на ней глубинными вибраторами, совершающими в уплотняемой среде круговые (ненаправленные) колебания. Однако эти виброуплотнители обладают существенными недостатками: они создают неравномерное поле ускорений, вследствие чего происходит расслоение среды вблизи корпуса и недоуплотнение на периферии; зона их действия и производительность оравнительно малы, так как тлубинные вибраторы являются излучателями колебаний, близкими к линейным; их к. п. д. невелик, так как значительная часть энергии расходуется бесполезно на перемешивание жидкой фазы уплотняемой среды в узкой зоне вокруг корпуса.Цель изобретения - повышение производительности и качества уплотнения. Это достигается тем, что в предлагаемом виброуплотнителе вибраторы жестко связаны между собой недеформируемой, например оребреннойплитой, причем оси вибраторов:параллельны и лежат в,плоскости плиты, а направление вращения дебалансов соседних вибраторов противо. положно, Валы вибраторов, имеющих общий привод, соединены между собой синхронизатором.Предложенный виброуплотнитель сообщаетсреде лобовые импульсы большой поверхно стью, что позволяет передать среде значительно ббльшую энергию, по сравнению с известными глубинными вибраторами. При этом большая часть этой энергии, полезно расходуется на разжижение и уплотнение среды, 10 На фиг. 1 показан одиночный виброуплотнитель в трех проекциях; на фиг. 2 - пакет из нескольких виброуплотнителеи.Одиночный виброуплотнитель выполнен, ввиде недеформируемой, например оребренной, 15 плиты 1 и двух или более одновальных вибраторов 2, жестко связанных с ней. Вибраторы содержат дебалансы 8, резиновые амортизаторы 4 и фланцы б, служащие для соединения с траверсой б.Дебалансы могут вращаться либо от индивидуальных приводов, монтируемых в каждом вибраторе, либо от общего привода для всех вибраторов. В обоих случаях дебалансам соседних вибраторов сообщается вращение в про тивоположные стороны. Строго направленные колебания плиты 1 прииспользовании индивидуальных приводов обеспечиваются за счет явления самосинхрониза цииПри использовании общего, привода валы отдельных вибраторов должны быть связаны кинематическим синхронизатором,Пакет виброуплотнителей монтируется на балках 7, имеющих либо подвески 8 для соединения с грузоподъемным механизмом, либо опорные, колеса, посредством которых пакет перемещается по рельсовым путям (на чертеже не показаны).Уплотнение бетонных смесей и аналогичных материалов при помощи одиночных тлубинных виброуплотнителей предложенной конструкции либо пакетов из них может производиться погружением в среду и извлечением или медленным протаскиванием виброуплотнителей внутри слоя в направлении стрелки Д (см. фиг.2).Предлагаемый виброуплотнитель может также использоваться в качестве рабочего органа виброуплотняющих машин. Предмет изобретения1. Виброуплотнитель преимущественно длявнутреннего уплотнения бетонной смеси, со держащий раму с укрепленными на ней глубинными вибраторами, отличающийся тем, что, с целью повышения,производительности и качества уплотнения, вибраторы жестко,связанны между собой недеформируемой, например 10 оребренной, плитой, причем оси вибраторовпараллельны и лежат в плоскости плиты, а направление вращения дебалансов соседних вибр атаровв противоположно.15 2, Виброуплотнитель по п. 1, отличающийсятем, что валы вибраторов, имеющих общий привод, соединены между собой синхронизатором.ча огргфия, пр. Сапунова Заказ 212/2 ЦНИИПИ Ко Тираж 480 Подписное делам изобретений и открытий при Совете Министров СССР Москва 5 К, Раушская наб., д. 4/5
