Способ дистанционного управления рассредоточенными сейсморегистраторами

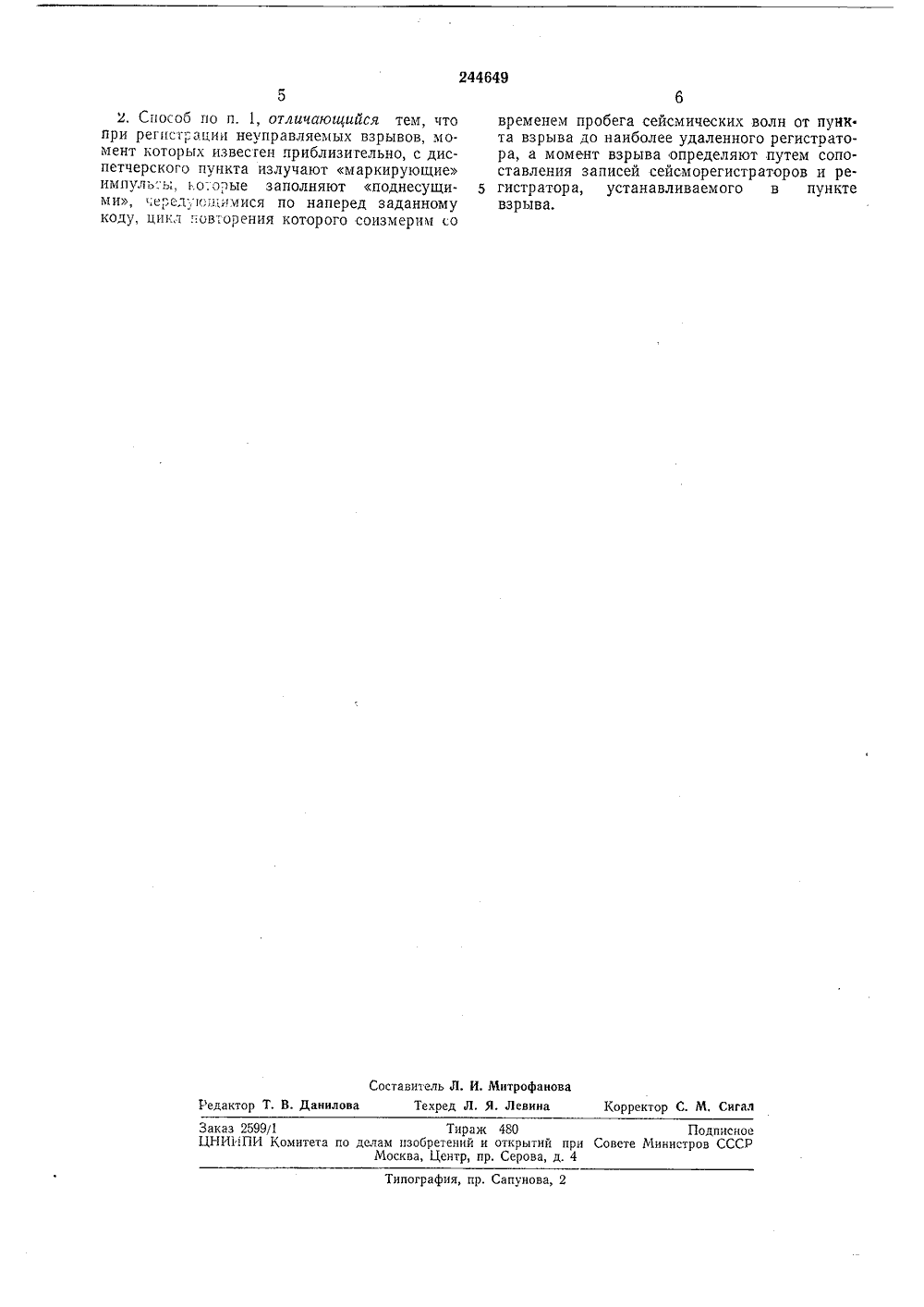

Союэ Советских Социалистических Республикс присоединением заяв ПриоритетОпубликовано 28.ч,1969, Бюллетень18Дата опубликования описания 16.Х.1969 01 ч Комитет по делам иэобретений и открытий при Совете Министров СССРДК 550.834(088,8) Авторыизобретения Бочанов, Г, В. Егоров, А, В, Емельян С, Чичин Институт автоматики и электрометрии Сибирского отделени АН СССРаявите СПОСОБ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ РАССРЕДОТОЧЕННЫМИ СЕЙСМОРЕГИСТРАТОРАМИзобретение относится к способам дистанционного управления рассредоточенными сейсморегистраторами с диспетчерского пункта и предназначен в основном для использования в сейсморазведочных работах методами точечных зондирований в труднодоступных районах.Известен способ дистанционного управления сейсмическими регистраторами с диспетчерского пункта, в котором на диспетчерском пункте с помощью 1.С-генератора формируют колебания поднесущей частоты. Этот сигнал через определенные промежутки времени прерывают с помощью контактного хронометра на небольшой временной интервал и сформированный таким образом сигнал излучают в эфир с помощью радиопередатчика. В приемном тракте сейсморегисграторов этот сигнал с выхода радиоприемника подают на узкополосный фильтр, настроенный на частоту 1.С-генератора диспетчерского пункта. С выхода фильтра сигнал подают на двухполупериодный выпрямитель и далее параллельно на обмотку исполнительного реле и через делители напряжения на записывающий элемент,Таким образом, при наличии в эфире сигналов исполнительное реле срабатывает и включает цепи питания сейсморегистраторов, записывающий элемент регистрирует на носителе огибающую излучаемого с диспетчерского пункта сигнала. Однако указанный способ не может из-за чрезвычайно низкой помехоустойчивости обеспечить длительный дежурный режим сейсморегистратора, а лишь позволяег качественно произвести временную идентификацию сейсмограмм, полученных рассредоточенными регистраторами, и не обеспечивает передачу отметки момента взрыва.10 Для обеспечения помехоустойчивого управления работой сейсморегистраторов с одновременной передачей по одному радиоканалу сигналов марок времени и отметки момента взрыва предлагается настоящий способ. Осо бенность способа заключается в том, что сдиспетчерского пункта до осуществления взрыва при помощи радиопередатчика излучают маркирующие импульсы, заполненные одной поднесущей частотой, которыми про изводят включение сейсморегистраторов, вмомент взрыва передний фронг маркирующего импульса совмещают с отметкой взрыва и одновременно меняют частоту заполнения маркирующих импульсов на другую 25 поднесущую, по истечении времени, соответствующем интервалу крупной шкалы марок времени, маркирующие импульсы вновь заполняют первой поднесущей, и далее цикл чередования поднесущих повторяют до кон ца сейсмической записи; одновременные сиг15 20 25 30 35 40 45 50 55 б 0 65 налы в приемной цепи ограничивают по амплитуде, фильтруют по поднесущей, а потом по маркирующей частотам, после чего накапливают сигнал и этим сигналом выключают регистратор, а в тракте записи марок времени после фильтрации по поднесущим сигнал записывают, при этом ток записи прерывают в паузах между маркирующими импульсами сигналом, который получают после фильтрации по маркирующей частоте и затем соответствующим образом фазируют,При регистрации неуправляемых взрывов, момент которых известен приблизительно, с диспетчерского пункта излучают маркирующие импульсы, которые заполняют поднесущими, чередующимися по наперед заданному коду, цикл повторения которого соизмерим со временем пробега сейсмических волн от пункта взрыва до наиболее удаленного регистратора, а момент взрыва определяют путем сопоставления записей сейсморегистраторов и регистратора, устанавливаемого в пункте взрыва.По предложенному способу в диспетчерском пункте, устанавливаемом у пункта взрыва, формируют стабилизированные по частоте следования прямоугольные импульсы маркирующей частоты (традиционные для сей сморазведки 50 или 100 ги), которые заполня. ют импульсами одной из поднесущих частот звукового диапазона (например, 1 кги или 2,5 кги). Сформированные таким образом сигналы передаются в эфир при помощи радиопередатчика и служат кодом для включения сейсмических регистраторов, находящихся в дежурном режиме. В этом режиме в регистраторе питание потребляют только радиоприемник и декодирующая схема. Для исключения ложных сраба гываний исполнительного реле от различных радиопомех в декодирующей схеме сигнал на выходе радиоприемника ограничивается по амплитуде, затем последовательно фильтруется по поднесущей и маркирующей частотам и дальше накапливается в течение достаточно продолжительного (10 - 15 сек) промежутка времени. При достижении выходным напряжением накопителя заданного порога срабатывает пороговое устройство и исполнительное реле включает регистратор. При этом сигналы диспетчерского пункта поддерживают регистратор во включенном состоянии и записываются на носитель в качестве марок времени. Высокое качество марок времени обеспечивается тем, что ток записи прерывается в паузах между маркирующими импульсами при помощи колебаний, полученных на выходе предельно узкополосного фильтра .маркирующей частоты.В момент взрыва на диспетчерский пункт действуют таким образом, что передний фронт одного из маркирующих импульсов совмещают с отметкой момента взрыва и меняют частоту заполнения маркирующих импульсов на другую поднесущую. Далее частоту заполнения чередуют с шагом, соответствую 4щим интервалу крупной шкалы марок времени (через 0,1 сек).Таким образом, начало отсчета шкалы марок времени оказывается привязанным к моменту взрыва и фактически сигнал момента взрыва излучается в эфир многократно через каждый интервал крупной шкалы марок времени,Как только передачу сигналов с диспетчерского пункта прекращают, регистраторы автоматически возвращаются в дежурный режим. При возбуждении сейсмических колебаний неуправляемыми взрывами (взрывы авиабомб, промышленные взрывы и прочие), момент взрыва которых известен лишь приблизительно, регистраторы заблаговременно включают с диспетчерского пункта сигналом, в котором чередование поднесущих частот производят по наперед заданному коду, период повторения которого одного порядка со временем пробега сейсмических волн до наиболее удаленного регистратора, Этот код позволяет произвести однозначную и точную временную увязку сейсмограмм, полученных на различных сейсморегистраторах, причем момент взрыва определяют по записи регистратора, установленного в пункте взрыва,Предмет изобретения 1. Спосоо дистанционного управления рассредоточенными сейсморегистраторами с диспетчерского пункта, отличи ощийся тем, что, с целью обеспечения по одному каналу помехоустойчивого управления работой сейсморегистраторов с одновременной передачей сигналов марок времени и отметки момента взрыва, с диспетчерского пункта до осуществления взрыва при помощи радиопередатчика излучают маркирующие импульсы, заполненные одной поднесущей частотой, которыми производят включение сейсморегистраторов, в момент взрыва передний фронт маркирующего импульса совмещают с отметкой взрыва и одновременно меняют частоту заполнения маркирующих импульсов на другую поднесущую, по истечении времени, соответствующего интервалу крупной шкалы марок времени, маркирующие импульсы вновь заполняют первой поднесущей, и далее цикл чередования поднесущих повторяют до конца сейсмической записи; одновременно сигналы в приемной цепи ограничивают по амплитуде, фильтруют по поднесущей, а потом по маркирующей частотам, после чего накапливают и этим сигналом включают регистратор, а в тракте записи марок времени после фильтрации по поднесущим сигнал записывают, при этом ток записи прерывают в паузах между маркирующими импульсами сигналом, который получают после фильтрации по маркирующей частоте и затем соответствующим образом фазируют,Заказ 2599/1 Тираж 480 Подписное ЦНИ 11 ПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2 2. Способ по п. 1, отличающийся тем, что при регистрации неуправляемых взрывов, мо. мент которых извесген приблизигельно, с диспетчерского пункта излучают маркирующие импуль; ы, ко. орые заполняют поднесущими, чередуюп;имися по наперед заданному коду, цикл повторения которого соизмерим со временем пробега сейсмических волн от пуни. та взрыва до наиболее удаленного регистратора, а момент взрыва определяют путем сопоставления записей сейсморегистраторов и регистратора, устанавливаемого в пункте взрыва,
