Программирующее и запоминающее устройство

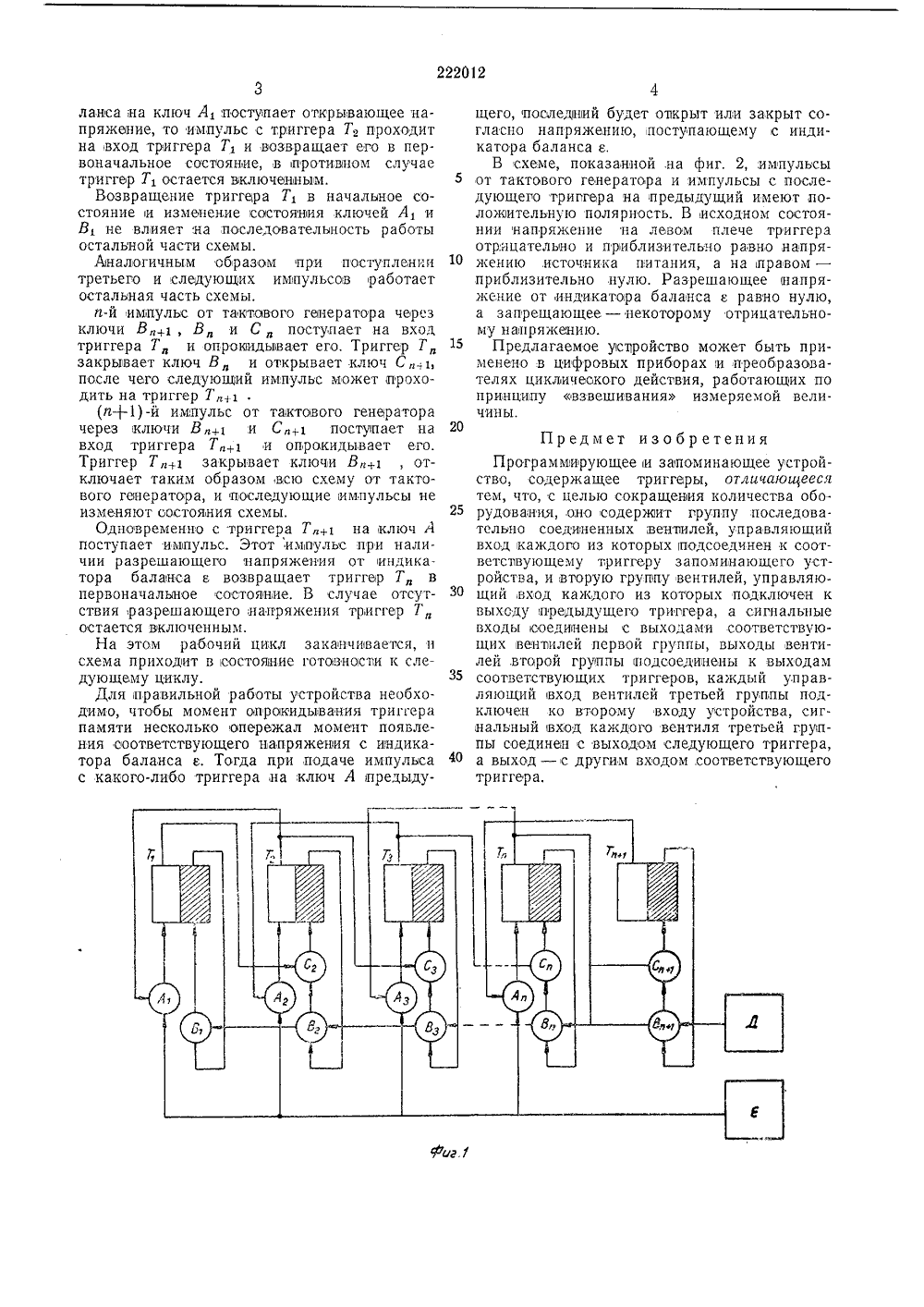

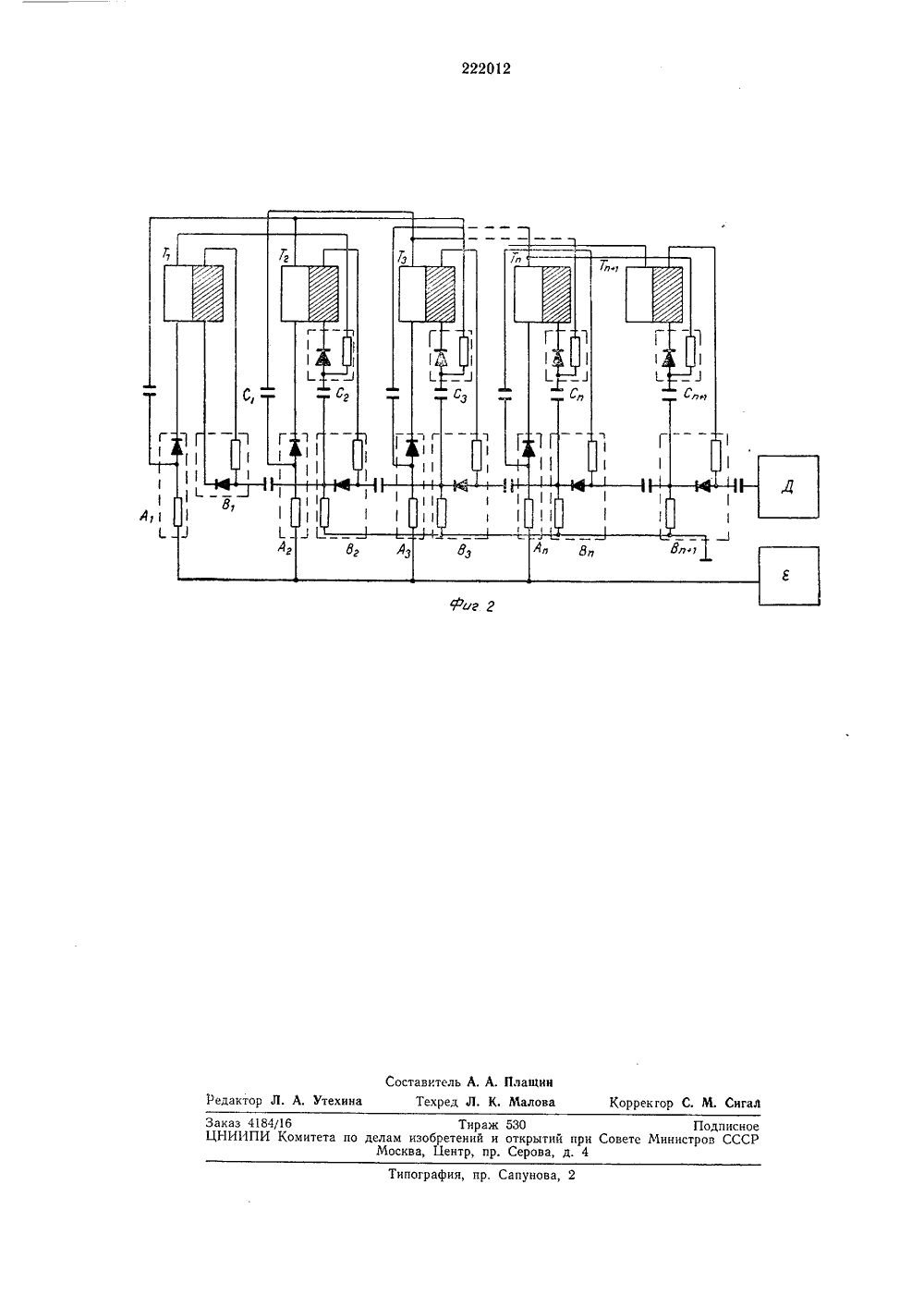

222012 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Фоав Соввтвав Социалиетичесщв Респубав.327.2 (088.8 Комитет по дезймизобретений и открытийпри Совете Министров риоритетпубликовано 17 Х 11.1968, Бюллетеньата опубликования описания 22.1.1969 Авторизобретен Б. С, Т Заявите Всесоюзный научно-исследовательский институт метрологии имени Д, И. МенделееваОГРАММИРУЮЩЕЕ И ЗАПОМИНАЮЩЕЕ УСТРОЙСТ ие устройства, со Известны запоминающдержащие триггеры,Предлагаемое устройство отличается тем,что оно содержит группу последовательносоединенных вентилей, управляющий входкаждого из которых подсоединен к соответствующему триггеру запоминающего устройства, и вторую группу вентилей, управляющийвход каждого из которых подключен к выходу предыдущего триггера, а сигнальныевходы соединены с выходами соответствующих вентилей первой группывыходы вентилей второй группы подсоединены к выходамсоответствующих триггеров, каждый управляющий вход вентилей третьей группы под.ключен ко второму входу устройства, сигнальный вход каждого вентиля третьей группы соединен с выходом следующего триггера,а выход - с другим входом соответству.ющеготриггера,Зто позволяет сократить количество оборудования устройства,На фиг, 1 дана блок-схема предлагаемогопрограммирующего и запоминающего устройства; на фиг. 2 - вариант схемы с триггерами на полупроводниковых триодах и электронными ключами на полупроводниковыхдиодах.Схема состоит из триггеров памяти Т, - Т,вспомогательного триггера Т,+1, цепочки последовательно соединенных ключеи В и ответвляющихся от них ключей С, через которые импульсы от тактового генератора Д поступают на,входы триггеров, и ключей А, 5 управляемых напряжением от индикаторабаланса в.Перед началом работы все триггеры,приводятся в исходное положение схемой сброса (на фиг, не показана). В этом состоянии ле вые плечи триггеров закрыты, а правые открыты. При этом ключи В открыты, а ключи С закрыты.Первый импульс от тактового генератора Дчерез ключи В+т, В В, поступают на 15 вход триггера Т, и опрокидывает его. Триггер Т, закрывает ключ В препятствующий прохождению второго импульса от тактового генератора на вход триггера Ти закрывает ключ С.разрешающий прохождение этого 20 импульса на вход триггера Тз.Второй импульс от тактового генераторачерез ключи В 1, В В и Сз поступает на вход триггера Т, и опрокидывает его.Триггер Т закрывает ключ В препятству 1 о щий прохождению третьего импульса от тактового генератора на вход григгера Т и от.крывает ключ С разрешающий прохождение этого импульса на вход триггера ТОдновременно с триггера Тз на ключ А 1 зО поступает импульс. Если с индикатора баланса на ключ А, поступает открывающее напряжение, то импульс с триггера Т, проходит на вход триггера Т, и возвращает его в первоначальное состояние, в противнам случае триггер Т, остается включенным.Возвращение триггера Т, в начальное состояние и изменение состояния ключей А, и В, не влияет на последовательность работы остальной части схемы.Аналогичным образам при поступлении третьего и следующих импульсов работает остальная часть схемы.и-й импульс от тактового генератора через ключи В+, Ви Споступает на вход триггера Ти опроиидывает его. Триггер Т закрывает ключ Ви открывает ключ С, после чего следующий импульс может ароходить на триггер Т,+(и+1)-й импульс от тактового генератора через ключи В+ и С,+ поступает на вход триггера Т+ и опракидывает его. Триггер Т+ закрывает ключи В,+, отключает таким образом всю схему от тактового генератора, и последующие импульсы не изменяют состояния схемы,Одновременно с триггера Т,+ на ключ Л поступает импульс. Этот импульс при наличии разрешающего напряжения от индикатора баланса е возвращает триггер Тв первоначальное состоянее. В случае отсутствия,разрешающего напряжения триггер Т остается выключенным.На этом рабочий цикл заканчивается, и схема приходит в состояние готовности к следующему циклу.Для правильной работы устройства необходимо, чтобы момент опрокидывания триггера памяти несколько опережал момент появления соответствующего напряжения с индикатора баланса в. Тогда цри подаче импульса с какого-либо триггера на,ключ А предыдущего, последвий будет опкрыт или закрыт согласно напряжению, поступающему с индикатора баланса е,В схеме, показанной,на фиг. 2, импульсы5 от тактового генератора и импульсы с последующего триггера на предыдущий имеют лолоиительную полярность. В исходном состоянии напряжение на левом плече триггераотрицательно и приблизительно равно напря 10жению источника питания, а на правом -приблизительно нулю. Разрешающее ыапряжсние от индикатора балапса в равно нулю,а запрещающее - некоторому отрицательному напряжению.Предлагаемое устройство может быть применено в цифровых приборах и преобразователях циклического действия, работающих попринципалу взвешивания измеряемой величины,20Предмет изобретенияПрограммирующее и запоминающее устройство, содержащее триггеры, отличающеесятем, что, с целью сокращения количества обо 25 рудования, оно содериит группу последовательно соединенных вентилей, управляющийвход каждого из которых подсоединен к соответствующему триггеру запоминающего устройства, и,вторую группу вентилей, управляю 0 щий вход каждого из которых подключен квыходу предыдущего триггера, а сигнальныевходы соединены с выходами соответствующих вентилей первой группы, выходы вентилей второй группы подсоединены к выходамЗ 5 соответствующих триггеров, каждый управляющий вход вентилей третьей группы подключен ко второму входу устройства, сигнальный вход каждого вентиля третьей группы соединен с выходом следующего триггера,40 а выход - с другим входом, соответствующеготриггера,Составитель А. А. Плап 1 ииРедактор Л. А. Утехина Техред Л. К. Малова Корректор С. М. СигалЗаказ 4184/16 Тираж 530 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2
