Система для определения дискретных значений фазовых диаграмм периодических процессов

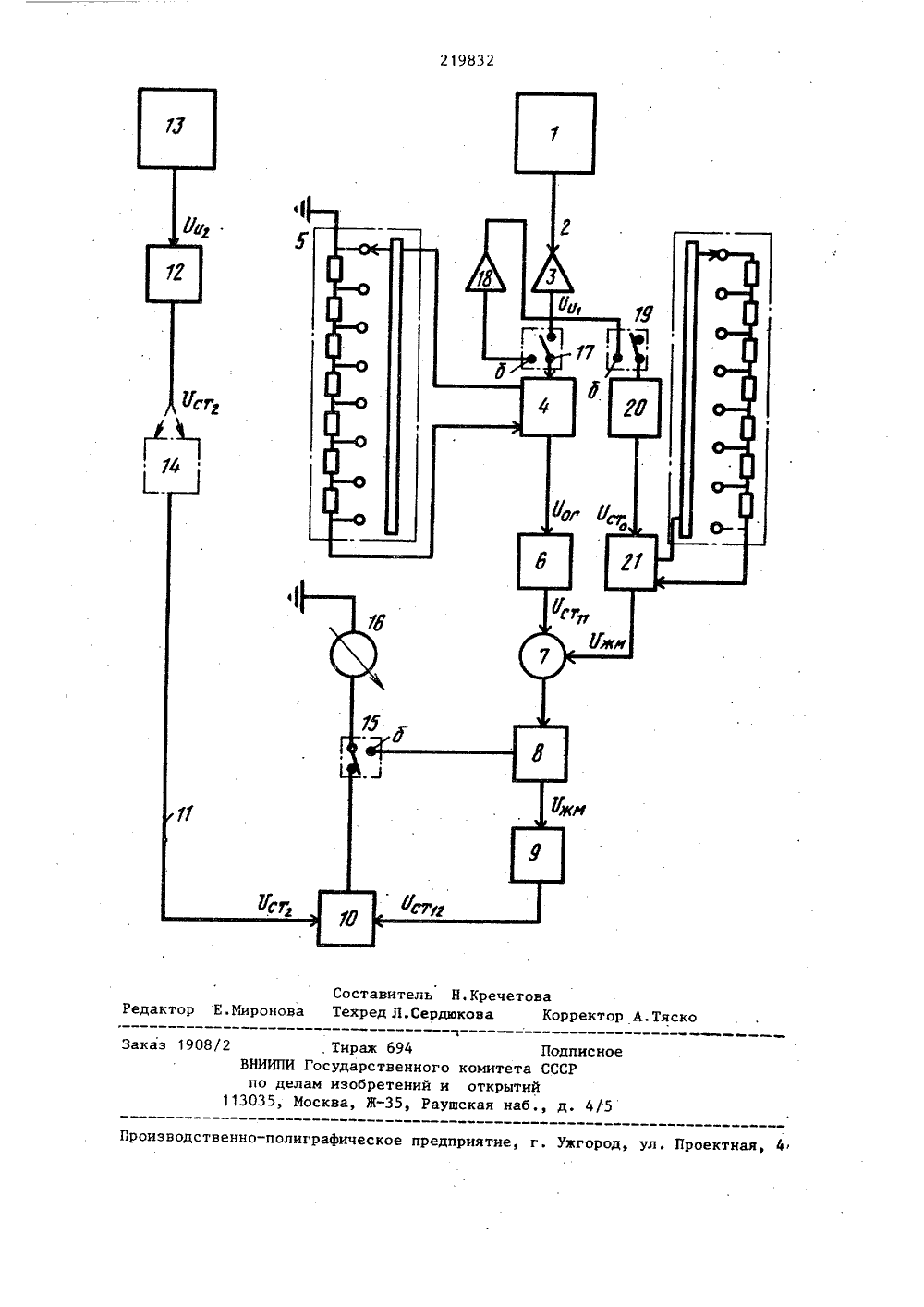

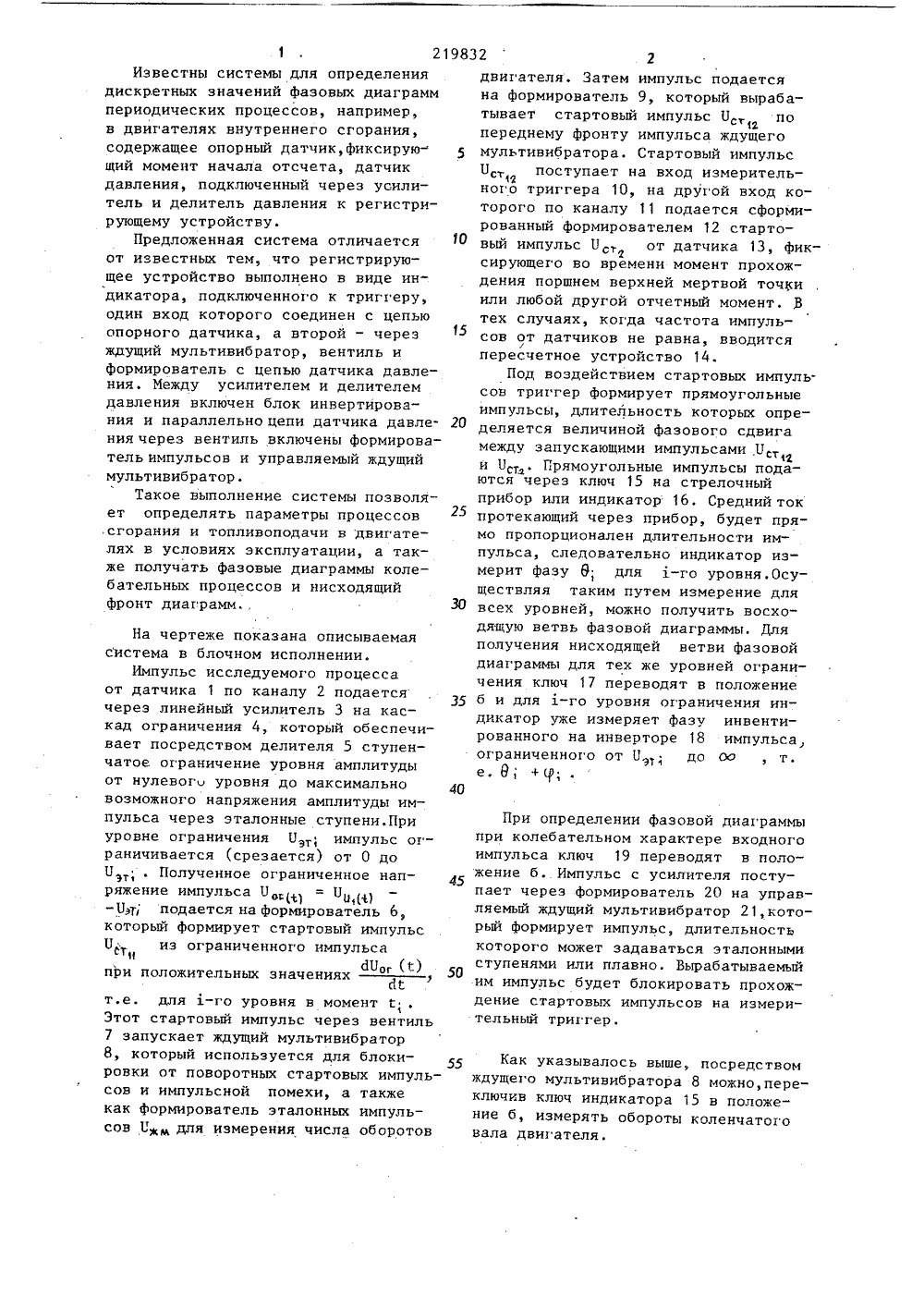

С РЕ ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ОПИСАНИЕ АВТОРСНОМЪГ СВИД х(.71) Государственный всесоюзный научно-исследовательский технологический институт эксплуатации и ремонтамашинотракторного парка(5457) 1. СИСТЕМА ДЛЯ ОПРЕДЕЛЕНИЯДИСКРЕТНЫХ ЗНАЧЕНИЙ ФАЗОВЫХ ДИАГРАММПЕРИОДИЧЕСКИХ ПРОЦЕССОВ, например,в двигателях внутреннего сгорания,содержащая опорный датчик, фиксирующий момент начала отсчета, датчикдавления, подключенный через усилитель и делитель давления к регистрирующему устройству, .о т л и ч а ющ а я с я тем, что, с целью определения параметров процЕссов сгорания и топливоподачи в двигателях в условиях эксплуатации, регистрирующее устройство выполнено в виде индикатора, подключенного к триггеру, один вход которого соединен с цепью парного датчика,а второй - через ждущий мультивибратор, вентиль и формирователь импульсов с цепью датчика давления.2. Система по и. 1, о т л и ч аю щ а я с я тем, что, с целью получения нисходящего фронта фазовой диаграммы,между усилителем и делителем давления включен блок инвертирования.3. Система по пп. 1 и 2, о т - л и ч а ю щ а я с я тем, что, с целью получения фазовой диаграммы колебательного процесса, параллельно цепи датчика давления через вентиль включен формирователь импульсов и управляемый ждущий мультивибратор.21 9832 Известны системы для определения дискретных значений фазовых диаграмм периодических процессов, например, в двигателях внутреннего сгорания, содержащее опорный датчикфиксирующий момент начала отсчета, датчик давления, подключенный через усилитель и делитель давления к регистриРующему устройству.Предложенная система отличается от известных тем, что регистрирующее устройство выполнено в виде индикатора, подключенного к триггеру, один вход которого соединен с цепью опорного датчика, а второй - через ждущий мультивибратор, вентиль и формирователь с цепью датчика давления. Между усилителем и делителем давления включен блок инвертирования и параллельно цепи датчика давления через вентиль включены формирователь импульсов и управляемый ждущий мультивибратор.Такое выполнение системы позволя 5 10 15 20 25 30 35 40 ет определять параметры процессов.сгорания и топливоподачи в двигателях в условиях эксплуатации, а также получать фазовые диаграммы колебательных процессов и нисходящийфронт диаграмм На чертеже показана описываемая система в блочном исполнении.Импульс исследуемого процесса от датчика 1 по каналу 2 подается через линейный усилитель 3 на каскад ограничения 4, который обеспечивает посредством делителя 5 ступенчатое ограничение уровня амплитуды от нулевого уровня до максимально возможного напряжения амплитуды импульса через эталонные ступени.При уровне ограничения У ; импульс ограничивается (срезается) от 0 до Б , . Полученное ограниченное напряжение импульса У ( = П(1 -Узт подается на формирователь 6, который формирует стартовый импульсиз ограниченного импульсасШ(1.) при положительных значенияхйе т.е. для -го уровня в момент С Этот стартовый импульс через вентиль 7 запускает ждущий мультивибратор 8, который используется для блокировки от поворотных стартовых импульсов и импульсной помехи, а также как формирователь эталонных импульсов Нж для измерения числа оборотов гдвигателя. Затем импульс подается на формирователь 9, который вырабатывает стартовый импульс П пост переднему фронту импульса ждущего мультивибратора, Стартовый импульс Ц поступает на вход измеритель 1 Яного триггера 10, на другой вход которого по каналу 11 подается сформированный формирователем 12 стартовый импульс Пот датчика 13, фиксирующего во времени момент прохождения поршнем верхней мертвой точки или любой другой отчетный момент. В тех случаях, когда частота импульсов от датчиков не равна, вводится/пересчетное устройство 14.Под воздействием стартовых импульсов триггер формирует прямоугольные импульсы, длительность которых определяется величиной фазового сдвига между запускающими импульсами П12 и Бд . Прямоугольные импульсы подаются через ключ 15 на стрелочный прибор или индикатор 16. Средний ток протекающий через прибор, будет прямо пропорционален длительности импульса, следовательно индикатор измерит фазу 8; для х-го уровня,Осуществляя таким путем измерение для всех уровней, можно получить восходящую ветвь фазовой диаграммы, Для получения нисходящей ветви фазовой диаграммы для тех же уровней ограничения ключ 17 переводят в положение б и для -го уровня ограничения индикатор уже измеряет фазу инвентированного на инверторе 18 импульса, ограниченного от Уэ до Оо , т. е.д; +; При определении фазовой диаграммы при колебательном характере входного импульса ключ 19 переводят в положение б. Импульс с усилителя поступает через формирователь 20 на управляемый ждущий мультивибратор 21,который формирует импульс, длительность которого может задаваться эталонными ступенями или плавно. Вырабатываемый им импульс будет блокировать прохождение стартовых импульсов на измерительный триггер. Как указывалось выше, посредством ждущего мультивибратора 8 можно, переключив ключ индикатора 15 в положение б, измерять обороты коленчатого вала двигателя..Тяск аказ 1908/2 Произв твенно-полиграфическое предприятие, г. Уж ул. Проектна ВНИИПИ по д 13035, тираж 694 Государственного ам изобретений и осква, Ж, Рау Подписноомитета СССРоткрытийкая наб., д. 4/5
