Уплотнительная прокладка

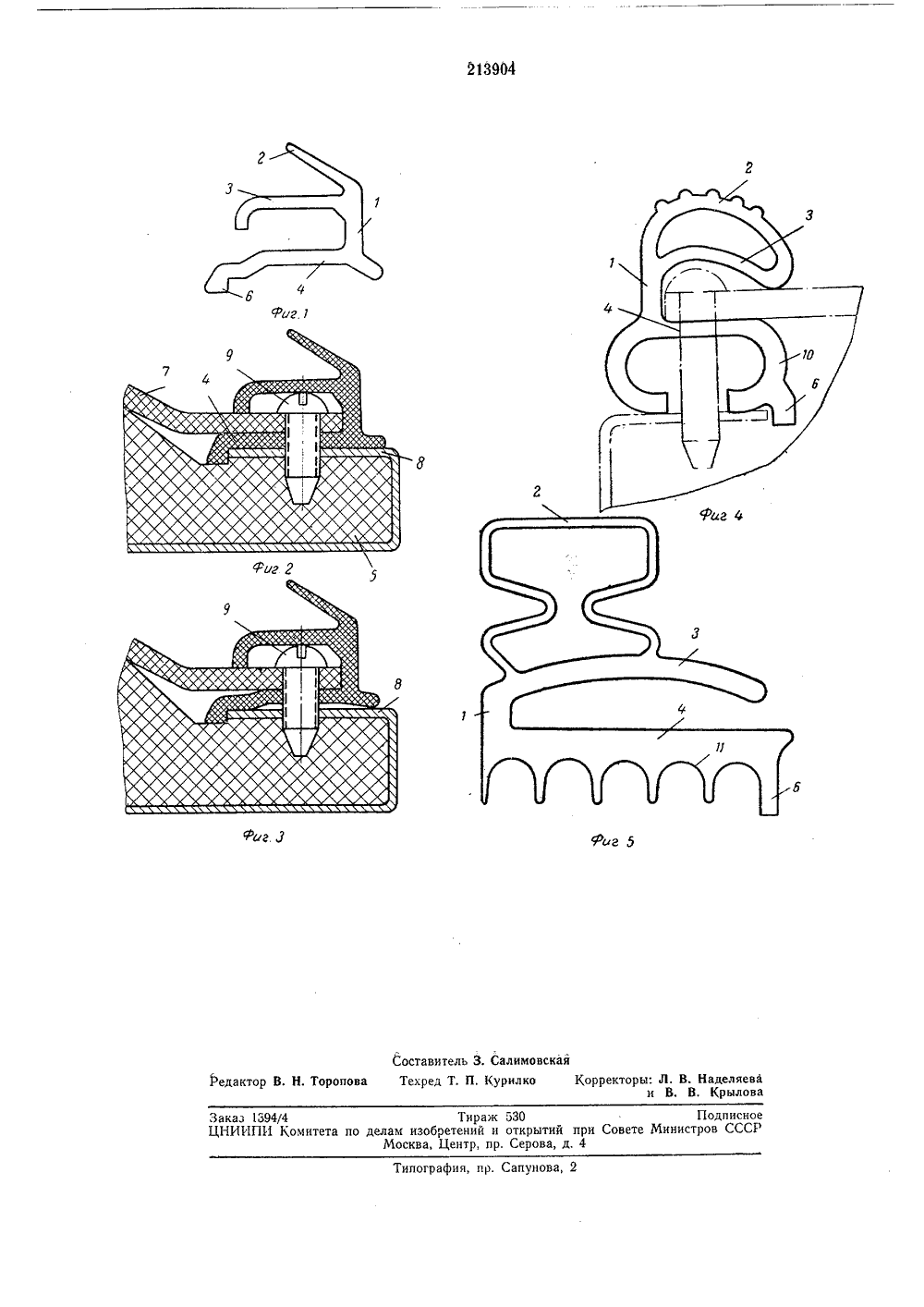

О П И С А Й И Е 2139 О 4ИЗОЬРЕТЕНИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваКл. 17 с, 4/10 966 ( 1100441/28-13) влено исоед ением заявкиПриорите МПК Г 25 отеитет по де изобретений и открытии при Совете Министров СССРубликовано 20.111.1968. БюллетеньУДК 621,565.92-762,4 (088,8) Дата опубликования описания 12 У 1.1968 Автор зобретен И. Азаров явител ПРО К УПЛОТНИТЕЛ крыв е арки, 5, а хвотнения дложенная чное сеченерью холоди крепежных неполность на фиг. 4 ельной про иг. 1 изображ ая прокладк- тоже,всб полностью з фиг. 3 - тох крепежных ы профиля На фнительн фиг, 2 ка при тах; на тянуты вариан ена пре , попер оре с дв тянутых же, при винтах; уплотни уплотие; на льни- виню заи 5 - кладлегает афа и ери Известны уплотнительные прокладки, например, к двери домашних холодильников,состоящие из трех соединенных между собойполок. Верхняя полка упругая, средняядекоративно прикрывает места крепленияуплотнительной прокладки на двери, а нижняя служит для крепления уплотнения надвери. Для удобства крепления верхняя сторона нижней полки выполнена плоскойПредложенная уплотнительная прокладкаотличается от известных тем, что нижняя по-верхность нижней полки выполнена в видеарки, высота которой соответствует необходимому диапазону регулирования.Это позволяет регулировать высоту уплотнительной прокладки на двери путем изменения степени затяжки крепежных винтов, обеспечивая при этом плотное прилегание уплотнения к холодильному шкафу,Прокладка выполнена в виде соединенных ежду собой стенкой 1 упругой лепестковой(или трубчатой) верхней полки 2, среднейполки 3 и нижней полки 4.Полка 8 декоративно при ает местакрепления уплотнения на двери,Полка 4 выполнена в вид основаниекоторой опирается на дверь остовик бслужит для фиксации упл на дверипри сборке,Для жесткости стенка 1 в месте соединенияО ее со средней полкой 8 имеет утолщение.Минимальное расстояние между среднейполкой и плоским участком нижней полкиравно толщине панели 7 двери.. В свободном состоянии высота арки, т. е.5 стрела подъема арки, соответствует полномутребующемуся диапазону регулирования,При установке прокладки на двери 5 полка4 прижимается панелью 7 к отбортовке 8 двери. Панель 7 с прокладкой крепят на двериЭ известными способами, например с помощьювинтов 9. После полной затяжки винтов полка 4 всей нижней поверхностью прилегает котбортовке, Следовательно, на собранной двери полка 4 находится в упруго напряженном5 состоянии.При закрывании двери полка 2 прик лицевой поверхности холодильного шкуплотняет проем двери.Если нарушается плотность дв при монО таже или в процессе эксплуатации, необходи3мо устранить местные неприлегания полки 2 к шкафу. Для этого увеличивают высоту уплотнительной прокладки путем изменения степени затяжки винта в этих местах, При вывинчивании винта 9 панель 7 следует за головкой винта под действием упруго сжатой полки 4, а между серединой полки 4 и отбортовкой 8 образуется просвет, соответствующий местному увеличению общей высоты профиля уплотнительной прокладки.Полка 4 может быть выполнена в поперечном сечении в форме замкнутой или незамкнутой окружности 10 (фиг. 4), а также в виде нескольких арок 11 (фиг. 5).Уплотнительная прокладка может быть применена как при непосредственном креплении панели к двери проходящими сквозь панель винтами, так и при креплении панели к двери с помощью планки, присоединяемой к двери винтами,Уплотнитсльную прокладку можно применять на холодильниках с механическим зам 2139044ком, например профиль на фиг. 1, 2 и 3, или с беззамковым закрыванием двери с применением магнитных вставок, например профиль на фиг. 5.5Предмет изобретенияУплотнительная прокладка, например, кдвери домашнего холодильника, выполненная 10 в виде соединенных между собой упругойверхней полки, средней полки, декоративно прикрывающей места крепления уплотнительной прокладки на двери, и нижней полки, верхняя поверхность которой для удобства 15 крепления плоская, отличающаяся тем, что, сцелью возможности регулирования высоты и обеспечения при этом плотного прилегания уплотнительной прокладки к холодильному шкафу, нижняя поверхность нижней полки 20 выполнена в виде арки, высота которой соответствует необходимому диапазону регулирования.1Составитель 3. Салимовская актор В. Н. Торопова Техред Т. П. Курилко Корректоры: Л. В. Наделяеваи В. В. Крыловааказ 1394/4 Тираж 530 Подписное НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д, 4Типография, пр. Сапунова, 2
