Разъемное соединение деталей типа «болт—гайка»
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 213467
Автор: Бунчуков
Текст

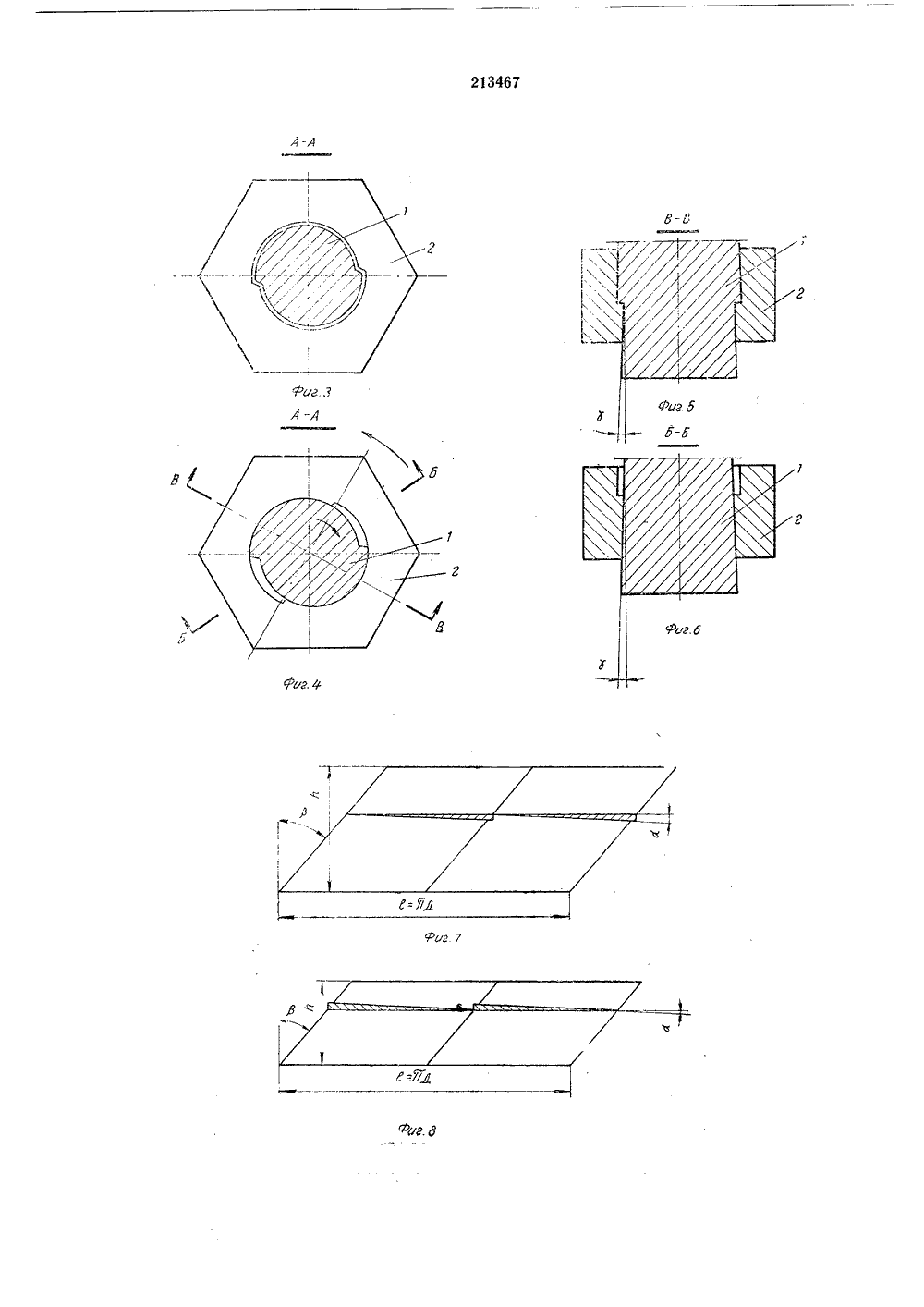

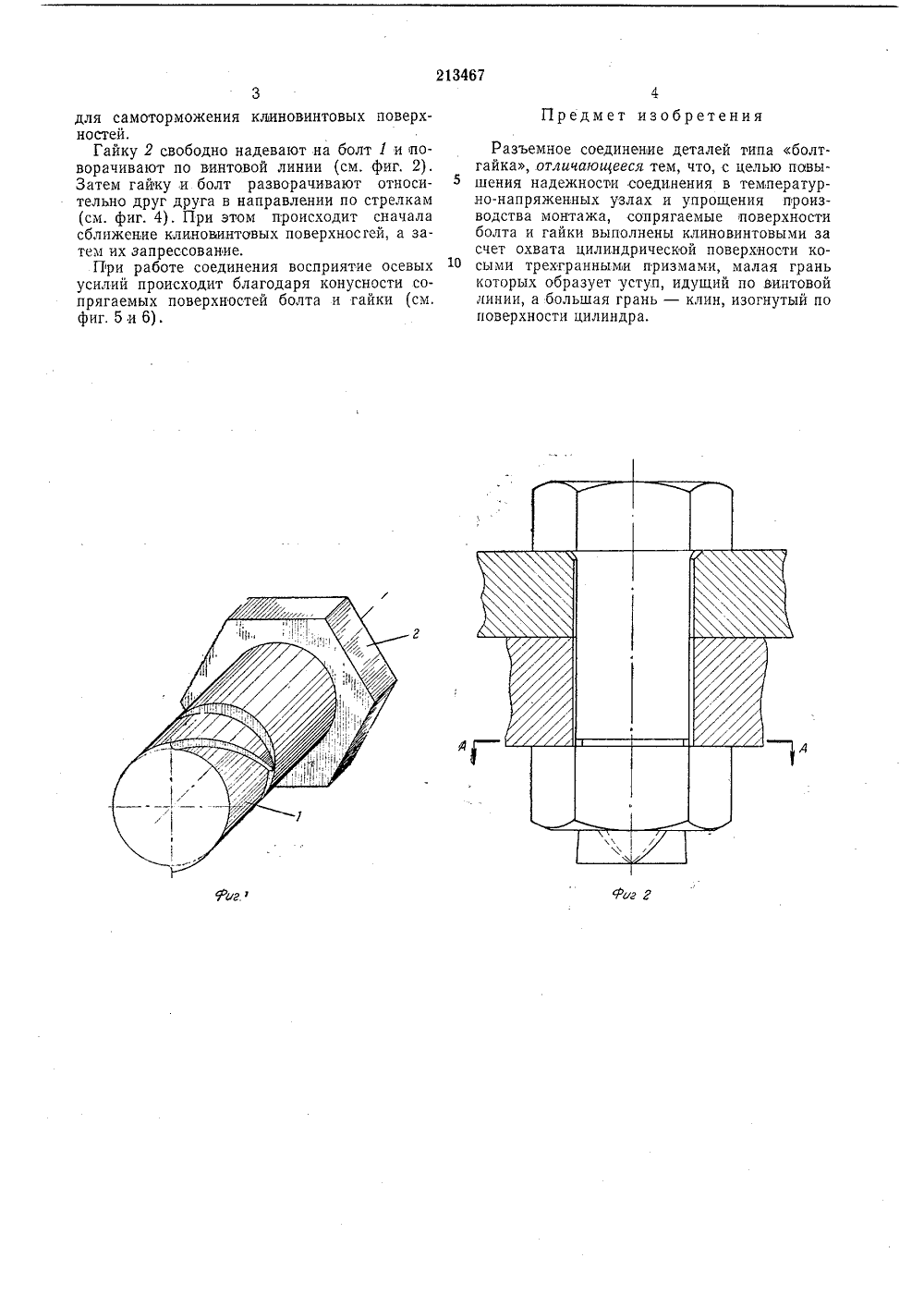

2 3467 Союэ Советоииэ Социалистических Рессублинс присоединением зая ПК Г 06 Ь ПриоритетОпубликовано 12.111.1968, Бюллетень10Дата опубликования описания 27 Х.1968 Комитет со делам иэобрвтений и открыти сри Совете Министров СССРАвторыизобретени А. В, Бунчуков и В, А. Бунчук Заявитель РАЗЪЕМНОЕ СОЕДИНЕНИЕ ДЕТАЛЕЙ ТИПА БОЛТ - ГАЙКА 2 Быстроразъемные соединения деталей байонетного типа, в которых соединение осуществляется за счет клиновых поверхностей, выполненных на одной,из сопрягаемых деталей, известны.Отличительной особенностью,предлагаемого соединения является то, что сопрягаемые поверхности болта и гайки выполнены клиновинтовыми за счет обхвата цилиндра косыми трехгранными призмами, малая грань которых образует уступ, идущий по винтовой линии, а большая грань - клин, изогнутый по поверхности цилиндра,Такое выполнение соединения позволяет осуществлять быстрое соединение деталей с получением;прессовой посадки при большой поверхности контакта сопрягаемых деталей между собой в температурно-папряженных узлах.На фиг, 1 показаны болт,и гайка;,на фиг, 2 - то же, в сборе; на фиг. 3 и 4 - разрез по Л - Л на фиг. 2 (на фиг, 3 - гайка навернута, но не затянута, а на фиг, 4 - гайка затянута); на фиг, 5 и 6 разрез по В - В и Б - Б на фиг. 4; на фиг. 7 и 8 - развертки образующих поверхностей болта (см. фиг. 7) и гайки (см. фиг, 8) с наложенными на них сечениями призм плоскостями, перпендикулярными оси болта,Наружная сопрягаемая п б лта 1 строится путем обхвата цилиндра пространственной фигурой (см. фиг, 7), состоящей из и числа косых трехгранных призм, высотой 1 г, в основаниях которых леяат треугольники с углом между большими сторонами, равным а, а призмы скошены малой гранью (лежащей против угла а), под углом 11.Такая фигура, навитая на цилиндр, образует клиновинтовую поверхность, где малая грань призмы образует уступ, идущий по винтовой линии, а большая грань - клин, изогнутый по поверхности цилиндра. При этом в любом сечении клиновинтовой поверхности плоскости, параллельной оси начального цилиндра болта, получается клин с углом у (см. фиг. 5 и 6). Сопрягаемая поверхность гайки повторяет поверхность болта и строится путем вворачивания,во внутреннюю, цилиндрическую поверхность пространственной фигуры, идентичной фигуре, образующей поверхность болта, но с призмами, расположенными так, что их углы а ориентированы навстречу углам а болга (см. фиг. 8). Чтобы гайка свободно надевалась на болт, между сопрягаемыми поверхностями должен быть предусмотрен, зазор (см. фиг. 3), величина которого выбирается конструктивно.Угол а должен быть меньше угла трениядля самоторможения клиновинтовых поверхностей.Гайку 2 свободно надевают на болт 1 и поворачивают по винтовой линии (см, фиг. 2). Затем гайку и болт разворачивают относительно друг друга в направлении по стрелкам (см. фиг. 4), При этом происходит сначала сближение клиноьинтовых поверхносгей, а затем их запрессование.При работе соединения восприятие осевых усилий происходит благодаря конусности сопрягаемых поверхностей болта и гайки (см. фиг. 5 и 6) . 213467 4 Предмет изобретенияРазъемное соединенне деталей типа болтгайка, отличающееся тем, что, с целью повышения надежности соединения в темлературно-напряженных узлах и упрощения производства монтажа, сопрягаемые поверхности болта и гайки выполнены клиновинтовыми за счет охвата цилиндрической поверхности ко сыми трехгранными призмами, малая гранькоторых образует уступ, идущий по винтовой линии, а большая грань - клин, изогнутый по поверхности цилиндра.
СмотретьЗаявка
1055829
А. В. Бунчуков, В. А. Бунчуков
МПК / Метки
МПК: F16B 39/28
Метки: «болт—гайка», разъемное, соединение, типа
Опубликовано: 01.01.1968
Код ссылки
<a href="https://patents.su/3-213467-razemnoe-soedinenie-detalejj-tipa-boltgajjka.html" target="_blank" rel="follow" title="База патентов СССР">Разъемное соединение деталей типа «болт—гайка»</a>
