Устройство для измерения реакции струи

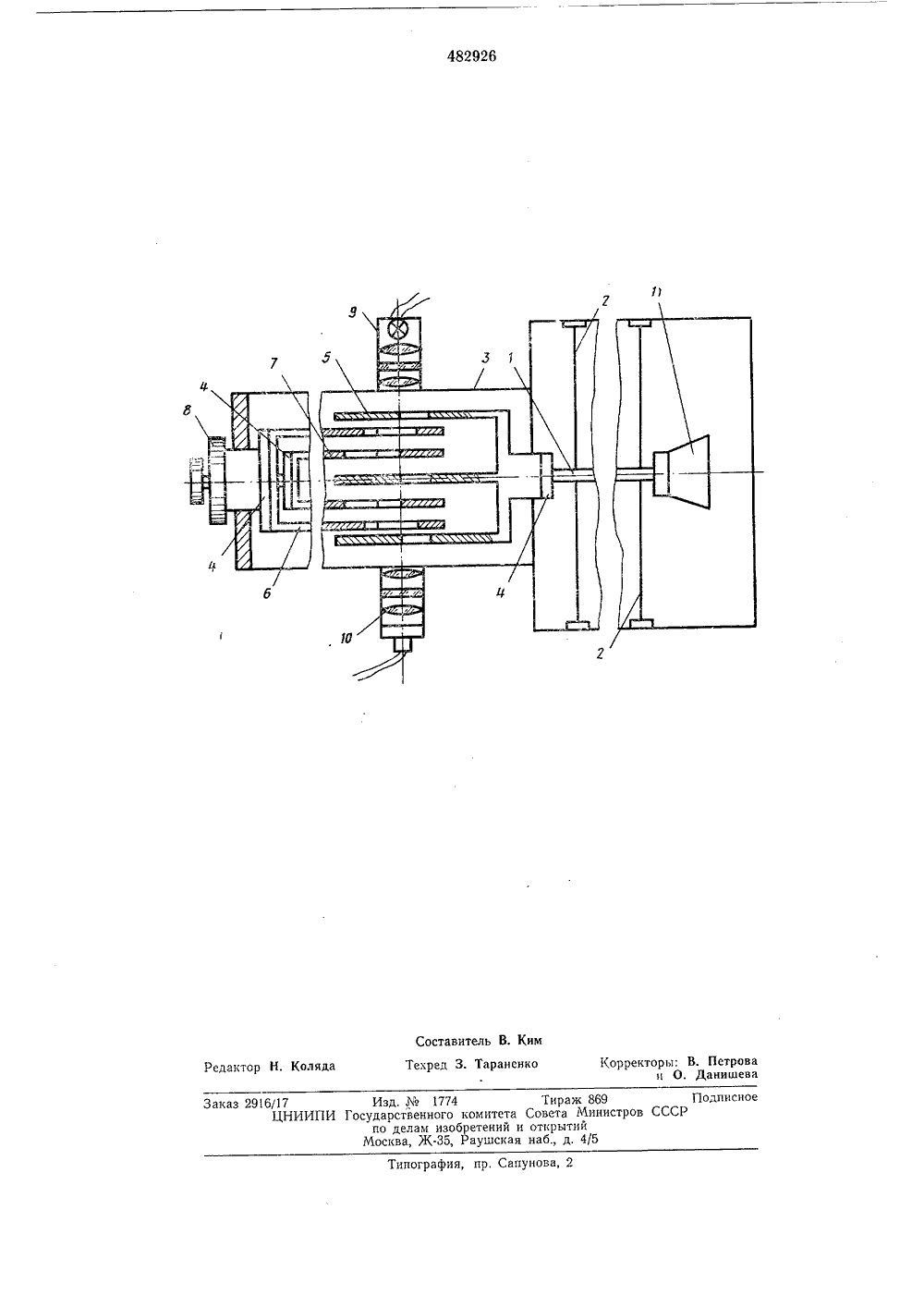

Р 1 482926 Союз Советских Социалистических Республик(23) Приоритет 51) М. Кл. Н 051 т 1/00 Государственный комитет Совета Министров СССР ллетень32 Опубликовано 30,08.75Дата опубликования) УДК 5339(0888 по делам изобретен и открытий исания 09.12.75 2) Авторы изобретен(54) УСТРОЙСТВО ДЛ РЕНИЯ РЕАКЦИИ СТР Изобретение о измерения реакц ного газа, напри тел я. рых закреплекладки на штмеры,На чертеже схематически изображено предлагаемое устройство.Устройство состоит из подвижного штока 1, укрепленного на упругом подвесе 2, неподвижного корпуса измерительной камеры 3, теплоизолирующих прокладок 4, жестко связанного через одну из прокладок с подвижным штоком плоской пластины 5, и из укрепленных через прокладки на неподвижном корпусе измерительной камеры двух пластин 6 и 7 и снабжено устройством 8 регулировки как вдоль оси корпуса измерительной камеры, так и перпендикулярно к ней.В корпусе измерительной камеры укреплены защищенные экранами стабилизированный источник 9 параллельного светового пучка и приемник светового потока 10, На штоке жестко укреплен ускоритель 11.Края пластин, образующих оптичафрагму, профилируются таким обрбы обеспечить получение линейнойсти величины сигнала приемникаэнергии от величины реакции струветствии с характеристиками приемника тового потока.С целью о потока при осится к устроиствам дляструи высокотемпературр, от плазменного ускоривестно устрои труи высокот е поднес, укр и жестко связ вижный корман итель перем ещения осущ рических пьез яя еакцию циижащныйнепоизмеперем 15 иства явля-за влияния измерител ьсхемы регикуумных гаповышениестигается за щения выполсточника патической дииафрагму отприемника азанная диами пластиндин из кото- зО ство для измерения реак емпературного газа, содерепленный на нем подвижанный с ускорителем шток, ус измерительной камеры и ещения штока, измерение 10 ествляют посредством тено или емкостного датчиков, струи высокотемпературноизмер рго газа.Недостатками известного устроются малая точность измерений изтемпературы внешней среды наную часть устройства, сложностьстрации, особенно в условиях вазодинамических труб.Целью изобретения являетсяточности измерений. Эта цель досчет того, что измеритель переменен в виде стабилизированного ираллельного светового пучка, опафрагмы экрана, защищающего двнешнего светового излучения исветового излучения, причем укафрагма образована двумя наборс профилированными краями, о н через теплоизолирующие прооке, а второй - на корпусе кауменьшения рассеяния световог прохождении светом зазора меж10 ду ножами, последние выполнены из нескольких идентично профилированных и входящих друг в друга пластин.С целью уменьшения фона в качестве источника излучения использован источник поляризованного излучения, например, от лазера, а перед приемничком светового потока устанавливается поляроид с плоскостью поляризации, совпадающей с нлоскостью поляризации источника излучения,Предлагаемое устройство для измерения реакции струи высокотемпературного газа работает следующим образом. В исходном положении пластина 5 перекрывает световой зазор, образованный пластинами 6, 7 оптической диафрагмы, в результате чего электрический сигнал от приемника светового потока 10 не поступает. При работе плазменного ускорителя 11, жестко связанный с последним подвижный шток 1, а вместе с ним пластина 5, под действием реакции струи высокотемпературного газа перемещается относительно ранее отрегулированных и оттарированных пластин 6, 7.На начальном участке изменение светового сигнала пропорционально как смещению пластин под действием силы реакции, так и изменяющемуся в соответствии с характеристикой приемника светового потока 10 профилю оптической диафрагмы с целью компенсации нелинейности этого приемника светового потока. В линейной части характеристики приемника светового потока 10 поперечный размер оптической диафрагмы не изменяется - увеличение силы реакции пропорционально перемеще. нию пластины 5 относительно пластин 6, 7. Резкое увеличение светового зазора оптической диафрагмы (это видно по профилю пластины 6 при максимальной величине силы реакции ускорителя) обеспечивает получение линейной зависимости сигнала приемника светового потока 10 от величины реакции струи в соответствии с характеристиками этого приемника.В предлагаемом устройстве рассеяние светового нотока при прохождении светом зазора между ножами снижается за счет их выполнения из нескольких идентично профили 15 20 25 ЗО 35 40 45 рованных и входящих друг в друга пластин, а для уменьшения фона используется источник поляризованного излучения, например от лазера, а перед приемником светового потока 10 устанавливается поляроид с плоскостью поляризации, совпадающей с плоскостью поляризации источника 9,Предмет изобретения 1. Устройство для измерения реакции струи высокотемпературного газа, содержащее измерительную камеру, шток, на котором установлен генератор струи, подвес штока к измерительной камере, обеспечивающий возможность перемещения штока относительно камеры под действием реакции струи и измеритель перемещения штока, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения, измеритель перемещения выполнен в виде стабилизированного источника параллельного светового пучка, оптической диафрагмы, экрана, защищающего диафрагму от внешнего светового излучателя, и приемника светового потока, причем указанная диафрагма образована двумя наборами пластин с профилированными краями, один из которых закреплен через теплоизолирующие прокладки на штоке, а второй - на корпусе камеры,2. Устройство по п. 1, отличающееся тем, что, с целью получения линейной зависимости сигнала приемника светового излучения от величины реакции струи, края пластин спрофилированы в соответствии с характеристиками приемника светового потока.3. Устройство по п. 1, отличающееся тем, что, с целью уменьшения рассеяния светового потока, пластины установлены таким образом, что их проекции на плоскость, перпендикулярную направлению светового пучка, частично перекрываются,4. Устройство по п. 1, отличающееся тем, что, с целью уменьшения влияния фона, в нем в качестве источника светового пучка использован источник поляризованного излучения, а перед приемником установлен поляроид с плоскостью поляризации, совпадающей с плоскостью поляризации источника.482926 Редактор Н. Коляда Заказ 2916/17 Изд Хо 1774 Тираж 869 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5
