Программное задающее устройство

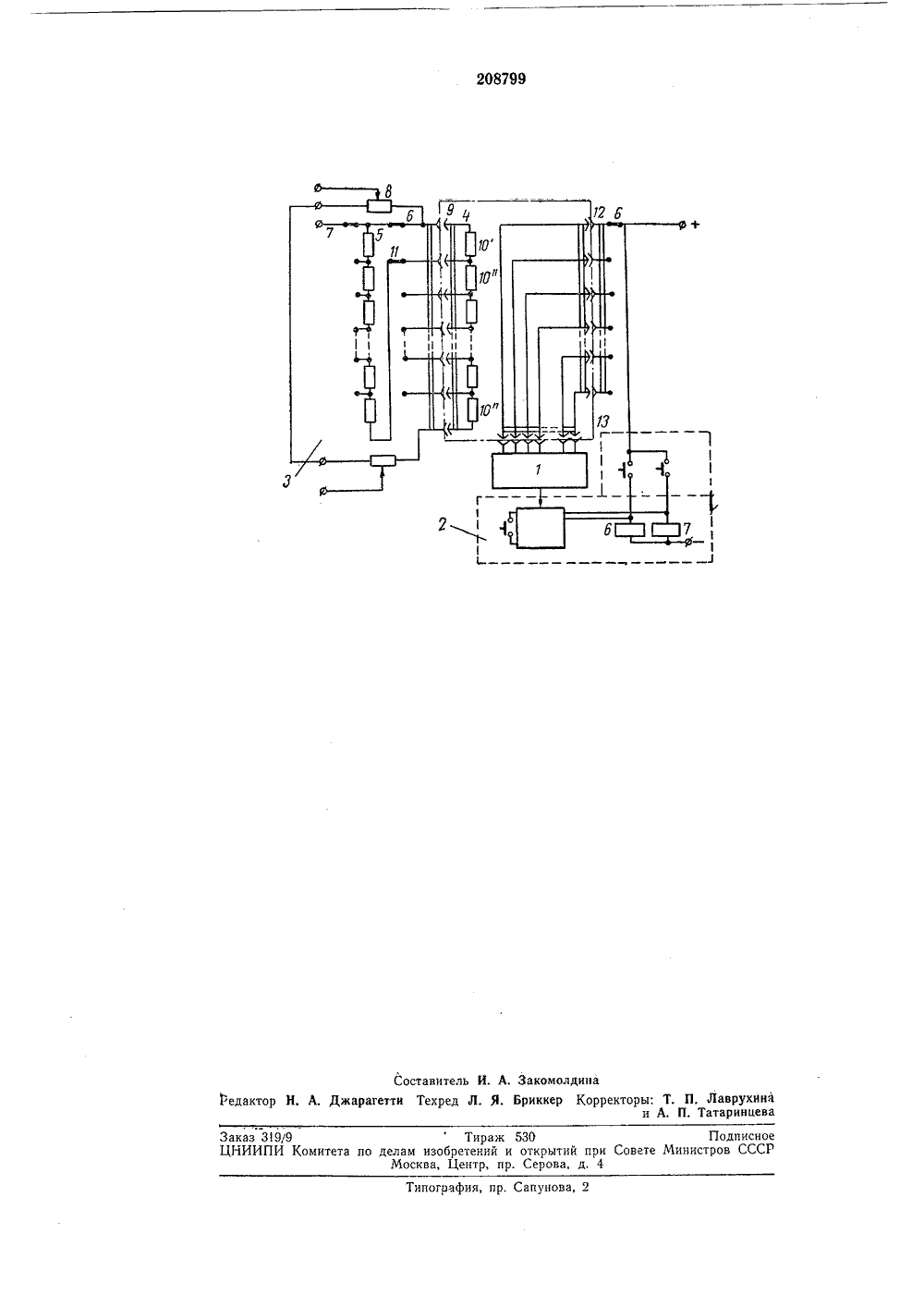

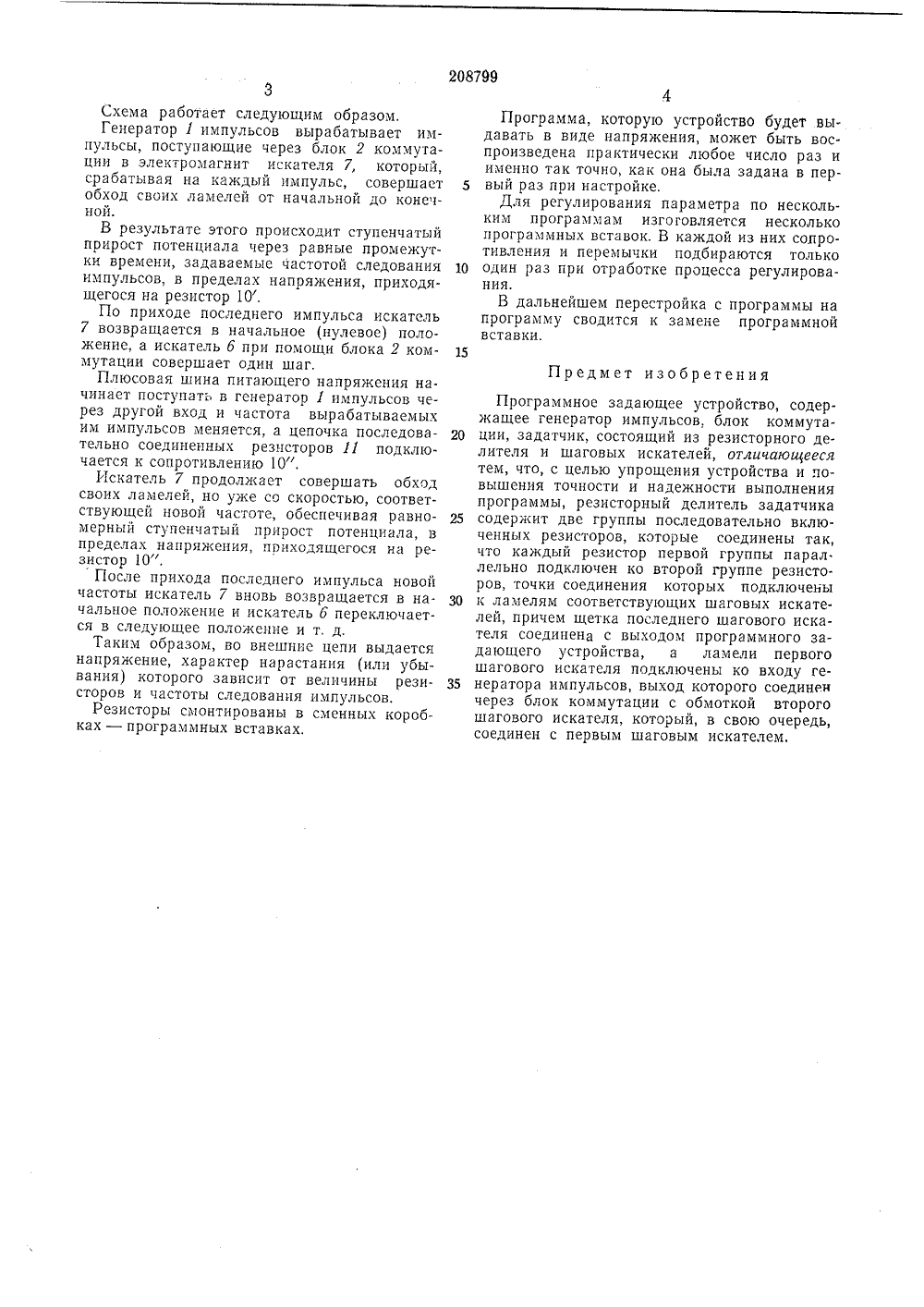

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 20.Х 11,1966 ( 1120569/26-24) Кл. 21 с, 46/54 соединением заявки1 ПК б риоритетпубликовано 17.1.1968, БюллетеньКомитет по делам изобретений и открытий при Совете Министров СССР1-503.52 (088.8 ата опубликования описания 18.111.1968 авторыизобретения П, Захаров. Довбь аменский боростроительный заво аявител ОГРАММКОЕ ЩЕЕ УСТРОЙСТВ Известйое программное задающее устройство содержит генератор импульсов, блок коммутации и задатчик, состоящий из резисторного делителя и щаговых искателей.Предложенное устройство отличается от 5 известного тем, что для упрощения устройства и повышения точности и надежности выполнения программы резистор ный делитель задатчика содержит две группы последовательно включенных резисторов. Они соедине ны так, что каждый резистор первой группы параллельно подключен ко второй группе резисторов, точки соединения которых подключены к ламелям соответствующих щаговых искателей. Щетка последнего шагового иска теля соединена с выходом программного задающего устройства, а ламели первого шагового искателя подключены ко входу генератора импульсов. Его выходы соединены через блок коммутации с обмоткой второго шаго ного искателя, который, в свою очередь, соединен с первым шаговым искателем.На чертеже представлена принципиальная электрическая схема описываемого устройства. 25Он содержит генератор 1 импульсов, блок 2 коммутации и задатчик 3. Последний имеет две группы 4 и 5 последовательно включенных резисторов и два щаговых искателя б и 7.Напряжение для питания задатчика через 30 резисторы 8 согласования начала и конца программы поступает с одной стороны на реостатный 100%-ный датчик измерительного прибора (на чертеже не показан), а с другой стороны через контакты 9 штепсельного разъема на группу 4 последовательно соединенных резисторов 10 - 10".Точки соединения резисторов 10 группы 4 выведены поочередно через контакты 9 штепсельного разъема на ламели шагового искателя б. Между двумя щетками искателя, коммутирующими указанные ламели, включена цепочка последовательно соединенных одноименных резисторов 11 группы 5, точки соединения которых между собой выведены поочередно на ламели шагового искателя.Щетка искателя 7 соединена с выходом устройства и выполняет роль движка реостата задатчика 3.Плюсовая шина питающего напряжения соединена с третьей щеткой поля искателя б, ламели которого через контакты 12 и И штепсельного разъема соединены с управляющими входами генератора 1 импульсов.Выход генератора импульсов 1 соединен с блоком 2 коммутации, из которого выделены кнопки для индивидуального привода искателей б и 7, включенных на выходе блока 2 коммутации и соединенных с минусовой шиСхема работает следующим образом.Генератор 1 импульсов вырабатывает импульсы, поступающие через блок 2 коммутации в электромагнит искателя 7, который, срабатывая на каждый импульс, совершает обход своих ламелей от начальной до конечной.В результате этого происходит ступенчатый прирост потенциала через равные промежутки времени, задаваемые частотой следования импульсов, в пределах напряжения, приходящегося на резистор 10,По приходе последнего импульса искатель 7 возвращается в начальное (нулевое) положение, а искатель б при помощи блока 2 коммутации совершает один шаг.Плюсовая шина питающего напряжения на. чинает поступать в генератор 1 импульсов через другой вход и частота вырабатываемых им импульсов меняется, а цепочка последовательно соединенных резисторов 11 подключается к сопротивлению 10".Искатель 7 продолжает совершать обход своих ламелей, но уже со скоростью, соответствующей новой частоте, обеспечивая равномерный ступенчатый прирост потенциала, в пределах напряжения, приходящегося на резистор 10".После прихода последнего импульса новой частоты искатель 7 вновь возвращается в начальное положение и искатель б переключается в следующее положение и т, д.Таким образом, во внешние цепи выдается напряжение, характер нарастания (или убывания) которого зависит от величины резисторов и частоты следования импульсов.Резисторы смонтированы в сменных коробках - программных вставках,Программа, которую устройство будет выдавать в виде напряжения, может быть вос.произведена практически любое число раз и именно так точно, как она была задана в пер вый раз при настройке.Для регулирования параметра по нескольким программам изгоговляется несколько программных вставок. В каждой из них сопротивления и перемычки подбираются только 10 один раз при отработке процесса регулирования.В дальнейшем перестройка с программы напрограмму сводится к замене программной вставки,15Предмет изобретенияПрограммное задающее устройство, содержащее генератор импульсов, блок коммута ции, задатчик, состоящий из резисторного делителя и шаговых искателей, отличающееся тем, что, с целью упрощения устройства и повышения точности и надежности выполнения программы, резисторный делитель задатчика 25 содержит две группы последовательно включенных резисторов, которые соединены так, что каждый резистор первой группы парал.лельно подключен ко второй группе резисторов, точки соединения которых подключены 30 к ламелям соответствующих шаговых искателей, причем щетка последнего шагового искателя соединена с выходом программного задающего устройства, а лам ели первого шагового искателя подключены ко входу ге нератора импульсов, выход которого соединенчерез блок коммутации с обмоткой второго шагового искателя, который, в свою очередь, соединен с первым шаговым искателем,2087991гСоставитель И. А, Закомолдина актор Н. А. Джарагеттн Техред Л. Я. Бриккер Корректоры; Т. П, Лаврухин А. П. ТатаринцеЗаказ 39/9 Тираж БЗО Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4лография, пр. Сапунова, 2
