Система автоматической регистрации и суммирования расхода материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 207426
Авторы: Алексеева, Буров, Каневский, Штеренберг
Текст

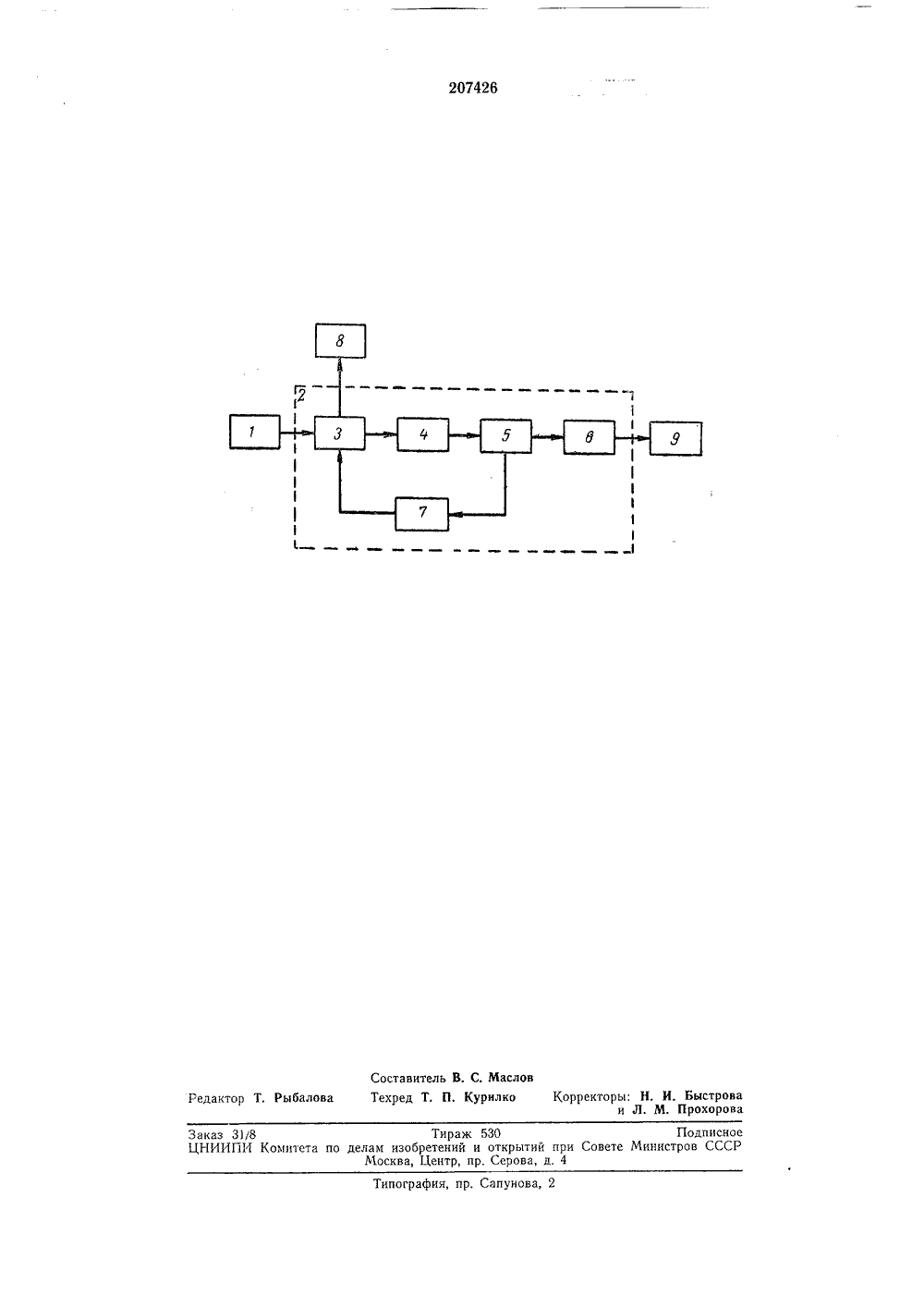

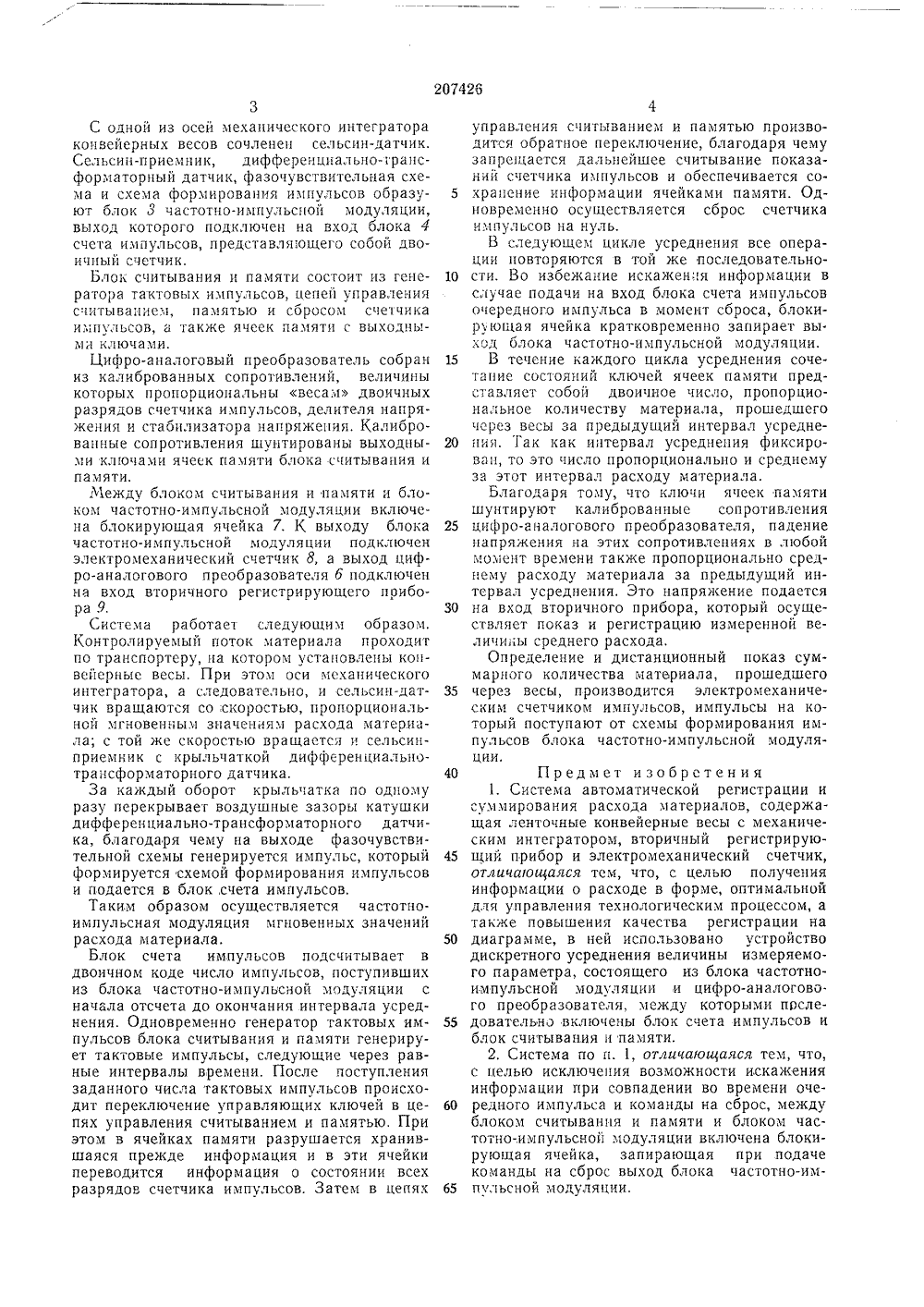

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельст л. 42, ЗЗ 42 гп, 1 Г явлено 21 Х 1.1966 ( 1014913 10) рисоединением заяв Сх 01 с С Об 1 Приорите Комитет по долам иаобрвтеиий и открытий ври Совете Мииистров СССР.Х 11.1967. Бюлл ень Хс 2 Дата опубликования описания 2.11. 3 9 б Авторыизобретения. Буров, Е. И, Штеренберг, Л, В. Каневский и В. Я. Алексеев Конструкторское бюро Цветметавтоматика явитель СИСТЕМА АВТОМАТИЧЕСКОЙ РЕГИСТРАЦИИ И СУММИРОВАНИЯ РАСХОДА МАТЕРИАЛОВ 2 Система автоматической регистрации и суммирования расхода материалов может быть использована в металлургической, химической, пищевой и других отраслях промышленности при необходимости автоматического непрерывного измерения и,регистрации расходов сыпучих и влажных дисперсных и кусковых материалов.Известные системы автоматической регистрации измеряют, дистанционно показывают, регистрируют и суммируют мгновенные зна. чения расхода материалов. В качестве первичных измерительных приборов-датчиков в этих системах применяют взвешивающие устройства, например конвейерные весы ЛТ, ЛТМ, Госметр и т. д. В качестве вторичных показывающих и регистрирующих приборов приме. няют чаще всего дифференциально-трансформаторные. Такие системы дают удовлетворительные результаты при условии стабильности потока материалов.Однако в промышленности иногда необходимо контролировать расход материалов, резко колеблющийся по величине. Эти колебания имеют хаотический характер, что делает практически невозможным чтение диаграмм и считывание показаний приборов.Предложенная система отличается тем, что оца снабжена связанным сельсинной передачей с интегратором весов устройством дискретного усреднения величины измеряемого параметра, состоящего из входного блока частотно-импульсной модуляции и выходного цифро-аналогового преобразователя, между 5 которыми последовательно включены блоксчета импульсов и блок считывания и памяти.Благодаря этому можно получить информацию о расходе в форме, оптимальной для управления технологическим процессом, а так же повысить качество регистрации на диаграмме.С целью исключения искажения информации при совпадении во времени очередного импульса и команды на сброс, между блоком 5 считывания и памяти и блоком частотно-импульсной модуляции включена блокирующая ячейка, запирающая при подаче команды на сброс выход блока частотно-импульсной модуляции.0 На чертеже приведена блок-схема описываемой системы.Система содержит ленточные конвейерныевесы 1, устройство 2 дискретного усреднения величины измеряемого параметра, состоящее 5 из блока 3 частотно-импульсной модуляции,блока 4 счета импульсов, блока 5 считывания и памяти, выходного цифро-аналогового преобразователя б, блокирующей ячейки 7, электромеханического счетчика 8 импульсов и вто- ЗО ричного регистрирующего прибора 9,3С одной из осей механического интегратора конвейерных весов сочленен сельсин-датчик. Сельсин-приемник, дифференциально- грансформаторный датчик, фазочувствительная схема и схема формирования импульсов образуют блок 3 частотно-импульсной модуляции, выход которого подключен на вход блока 4 счета импульсов, представляющего собой двоичный счетчик.Блок считывания и памяти состоит из генератора тактовых импульсов, цепей управления сштыванием, памятью и сбросом счетчика импульсов, а также ячеек памяти с выходными люами.Цифро-аналоговый преобразователь собран из калиброванных сопротивлений, величины которых пропорциональны веса:е двоичных разрядов счетчика импульсов, делителя напряжения и стабилизатора напряжения, Калиброванные сопротивления шунтированы выходными ключами ячеек памяти блока считывания и памяти.Между блоком считывания и памяти и блоком частотно-импульсной модуляции включена блокирующая ячейка 7. К выходу блока частотно-импульсной модуляции подключен электромеханический счетчик 8, а выход цифро-аналогового преобразователя 6 подключен на вход вторичного регистрируюшего поибора 9.Система работает следующим образом. Контролируемый поток материала проходит по транспортеру, на котором установлены конвейерные весы. При этом оси механического интегратора, а следовательно, и сельсин-датчик вращаются со скоростью, пропорциональной мгновенным значениям расхода материала; с той же скоростью врашается и сельсинприемник с крыльчаткой дифференциально- трансформаторного датчика.За какдый оборот крыльчатка по одному разу перекрывает воздушные зазоры катушки дифференциально-трансформаторного датчика, благодаря чему на выходе фазочувствительной схемы генерируется импульс, который формируется схемой формирования импульсов и подается в блок, счета импульсов.Таким образом осуществляется частотно- импульсная модуляция мгновенных значений расхода материала.Блок счета импульсов подсчитывает в двоичном коде число импульсов, поступивших из блока частотно-импульсной модуляции с начала отсчета до окончания интервала усреднения. Одновременно генератор тактовых импульсов блока считывания и памяти генерирует тактовые импульсы, следующие через равные интервалы времени. После поступления заданного числа тактовых импульсов происходит переключение управляющих ключей в цепях управления считыванием и памятью, При этом в ячейках памяти разрушается хранившаяся прежде информация и в эти ячейки переводится информация о состоянии всех разрядов счетчика импульсов. Затем в цепях 5 10 15 20 25 зо 35 40 45 5 О 55 6 О 65 управления считыванием и памятью производится обратное переключение, благодаря чему запрещается дальнейшее считывание показаний счетчика импульсов и обеспечивается сохранение информации ячейками памяти. Одновременно осуществляется сброс счетчика импульсов на нуль.В следующем цикле усреднения все операции повторяются в той же последовательности. Во избежание искажения информации в случае подачи на вход блока счета импульсов очередного импульса в момент сброса, блокирующая ячейка кратковременно запирает вы ход блока частотно-импульсной модуляции.В течение каждого цикла усреднения сочетание состояний ключей ячеек памяти предо.авляет собой двоичное число, пропорциональное количеству материала, прошедшего через весы за предыдущий интервал усреднения. Так как интервал усреднения фиксирован, то это число пропорционально и среднему за этот интервал расходу материала.Благодаря тому, что ключи ячеек памяти шунтируют калиброванные сопротивления цифро-аналогового преобразователя, падение напряжения на этих сопротивлениях в любой момент времени также пропорционально среднему расходу материала за предыдущий интервал усреднения. Зто напряжение подается на вход вторичного прибора, который осуществляет показ и регистрацию измеренной величины среднего расхода.Определение и дистанционный показ суммарного количества материала, прошедшего через весы, производится электромеханическим счетчиком импульсов, импульсы на который поступают от схемы формирования импульсов блока частотно-импульсной модуляции.Предмет изобретения1. Система автоматической регистрации и суммирования расхода материалов, содержащая ленточные конвейерные весы с механическим интегратором, вторичный регистрирующий прибор и электромеханический счетчик, отличающаяся тем, что, с целью получения информации о расходе в форме, оптимальной для управления технологическим процессом, а также повышения качества регистрации на диаграмме, в ней использовано устройство дискретного усреднения величины измеряемого параметра, состоящего из блока частотно- импульсной модуляции и цифро-аналогово. го преобразователя, между которыми последовательно включены блок счета импульсов и блок считывания и памяти.2, Система по и. 1, отличающаяся тем, что, с целью исключения возможности искажения информации при совпадении во времени очередного импульса и команды на сброс, между блоком считывания и памяти и блоком частотно-импульсной модуляции включена блокирующая ячейка, запираюшая при подаче команды на сброс выход блока частотно-импульсной модуляции, 207426Составитель В. С. МасловРедактор Т. Рыбалова Техред Т, П, Курилко Корректоры: Н. И. Быстроваи Л. М. ПрохороваЗаказ 31/8 Тираж 530 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2
СмотретьЗаявка
1014913
Конструкторское бюро Цветметавтоматика
А. И. Буров, Е. И. Штеренберг, Л. В. Каневский, В. Я. Алексеева
МПК / Метки
МПК: G01G 23/18
Метки: автоматической, расхода, регистрации, суммирования
Опубликовано: 01.01.1968
