202303

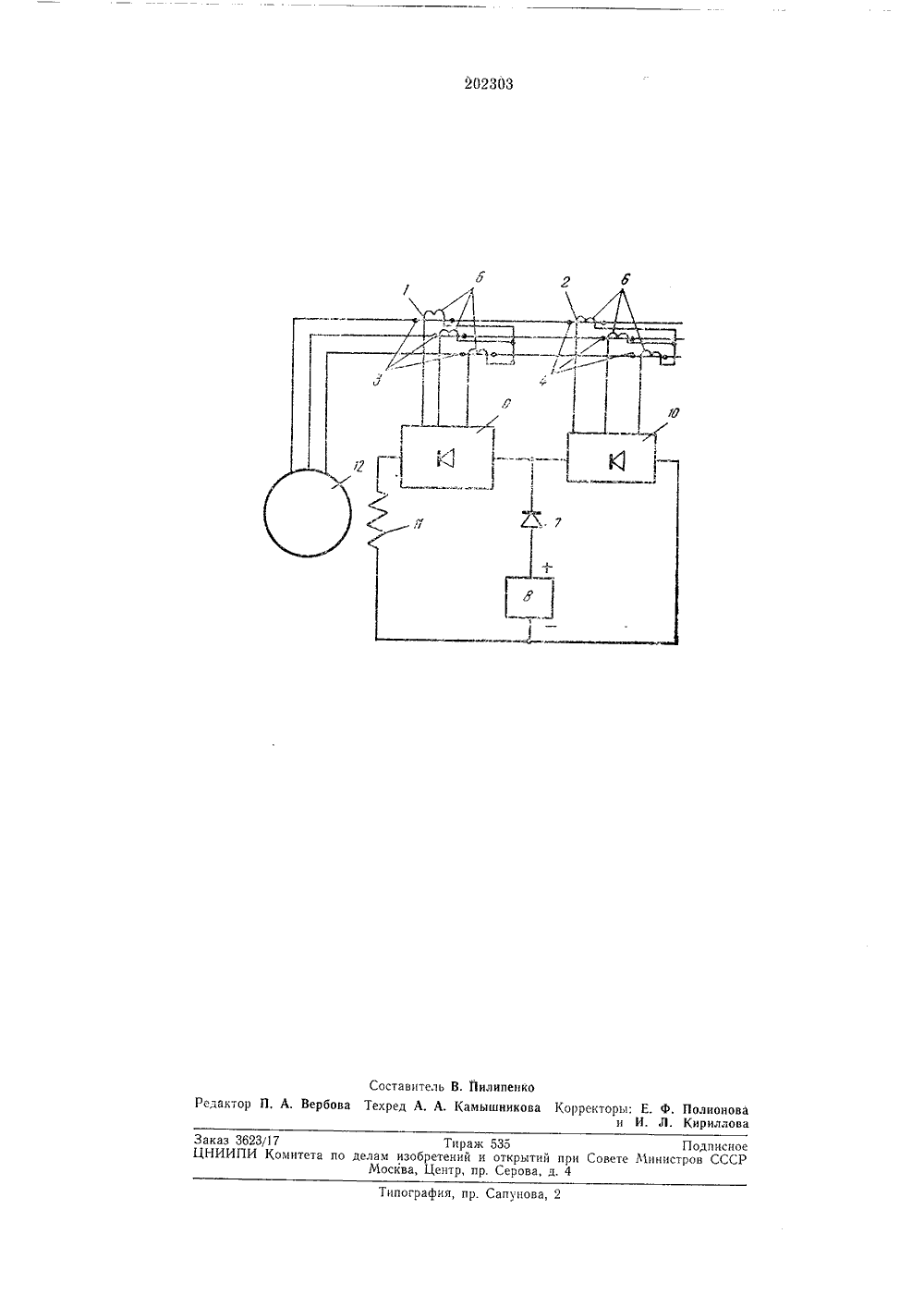

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваКл. 210-, 6 лецо 22.Я.1964 ( 907632/24-7) с присоединением заявкиМПК Н 021 с оритет Комитет ло делам изобретений н откры лрн Совете Министр СССРОпубликовано 14.1 Х,1967, БюллетеньДата опубликования описания 28,Х 1.196 К 621,313,322;621.316. .722 (088.8) Авторыизобретения Куракин. А. Сушицскии овский экскаваториый завод аявител ТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИ ВОЗБУЖДЕНИЯ СИНХРОННЫХ ГЕНЕРАТОРОВт регулирование синхронного генеИзвестцые устройства для автоматического регулирования возбуждения синхронных генераторов, содержащие трансформатор тока, полупроводниковый выпрямитель и возбудитель, це обеспечивают достаточно высокой 5 точности регулирования прц изменяющейся нагрузке, кроме того, оци вызывают занижение коэффициента полезного действия асинхронных двигателей, увеличивают их нагрев вследствие того, что обеспечивают поддержка ние постоянного отношения напряжения к частоте.В предлагаемом устройстве последовательно с основным трансформатором тока включен дополнительный трансформатор тока, на сыщецие которого происходит при нагрузке генератора, близкой к цомчцальной.В машицах, например электрических экскаваторах, имеющих автономную энергетическую установку с синхронным генератором, в 2 приводе механизмов используются асинхронные трехфазные электродвигатели, работающие со значительными перегрузками. Для указанных условий работы наиболее эффек. тивцо регулировать напряжение ца зажимах 2 двигателей, получающих питание от синхронного генератора, в зависимости от нагрузки электродвигателей.Устройство обеспечиваевозбуждения и напряжения 3 ратора автономнои энергетическоц установкив зависимости от нагрузки приводных асинхронных двигателей, повышает коэффициентполезното действия двигателей и уменьшаетих нагрев,На чертеже представлена принципиальнаяэлектрическая схема предлагаемого устройства.Устройство состоит из дополнительного иосновного компауцдирующих трансформаторов 1 и 2, первичные обмотки которых 8 ц 4подсоединены последовательно в цепь нагрузки, полупроводниковых выпрямцтельных мостов, подключенных и вторичным обмоткам 5 и6 трансформаторов 1 и 2, запорного полупроводникового вентиля 7 и возбудителя 8. Полупроводниковые выпрямители 9 ц 10 и возбудитель подключены к обмотке возбуждения11 синхронного генератора 12,При отсутствии тока в цепи статора синхронного генератора питание обмотки возбуждения 11 генератора 12 осуществляется отвозбудителя 8, в качестве которого используется источник постоянного напряжения, например маломощный генератор, либо аккумуляторы, поддерживающие напряжение холостого хода, близкого к номинальному значению.При включении нагрузки и возникновениитока в цепи статора синхронного генераторатрансформаторы 1 и 2 через выпрямители 9 и10 осуществляют питание обмотки возбуждения 11 синхронного генератора. При холостом ходе асинхронных двигателей или их небольшой нагрузке (в пределах номинальной мощности) и, следовательно, небольшом значении тока в цепи статора синхронного генератора питание обмотки возбуждения осуществляется в основном от возбудителя 10 и дополнительного трансформатора 1 через выпрямитель 9. В указанном режиме наиболее целесообразно поддерживать отношение напряжения к частоте, близким к номинальному, так как регулирование напряжения при этих условиях в соответствии с нагрузкой не приведет к существенному повышению коэффициента полезного действия двигателей и уменьшению их нагрева.Указанный характер регулирования в данном режиме достигается благодаря тому, что ток в обмотке возбуждения 11 складывается пз тока вторичной обмотки трансформатора 1 и возбудителя 8. Соотношение витков обмоток, сечение и материал магнитопровода дополнительного трансформатора тока выбраны таким образом, что его насыщения не происходит и сохраняется постоянное значение коэффициента трансформации, обеспечивающее питание обмотки возбуждения генератора током, пропорциональным току в цепи нагрузки.При значительной нагрузке асинхронных двигателей (от номинального значения и выше) и значительной величине тока в цепи статора синхронного генератора, близкой к номинальному значению, напряжение на зажимах выпрямителя 10 основного трансформатора тока 2 превышает напряжение возбудителя 8 и происходит запирание его цепи. Питание обмотки возбуждения синхронного генератора при этом осуществляется трансформаторами 1 и 2 через выпрямители 9 и 10, Сечение магнитопровода и число витков обмоток дополнительного трансформатора тока выбраны таким образом, чтобы в указанном режиме на 5 10 15 20 25 30 35 40 грузки происходило его насыщение. Питание обмотки возбуждения генератора при этом осуществляется в основном трансформатором 2 через выпрямитель 10. В указанном режиме регулирование напряжения синхронного генератора осуществляется в соответствии с нагрузкой. При увеличении нагрузки двигателей сверх номинального значения соответственно повышается напряжение - значительно повышается к.п.д, двигателей и уменьшается их нагрев. Необходимое значение тока возбуждения синхронного генератора обеспечивается трансформаторами 1 и 2, имеющими соответ. ствующие значения коэффициентов трансформации. Коэффициент трансформации транс. форматора 1 при перегрузках двигателей увеличивается из-за его насыщения. Вентиль 7 предотвращает протекание тока через возбудитель в обратном направлении. При пусковых и стопорных режимах асинхронных двигателей для обеспечения необходимых рабочих усилий и предотвращения излишних перегрузок в механизмах наиболее целесообразно поддерживать постоянное отношение напряжения к частоте, близким к номинальному значению. Необходимые значения тока в обмотке возбуждения синхронного генератора обеспечиваются трансформаторами 1 и 2, при выборе мощности, характеристик и коэффициентов трансформации которых учитывается этот режимПредмет изобретенияУстройство для автоматического регулирования возбуждения синхронных генераторов, содержащее трансформатор тока, полупроводниковый выпрямитель и возбудитель, отлича(ощееся тем, что, с целью улучшения качества регулирования, последовательно с основным трансформатором тока включен дополнительный насыщающийся трансформатор тока, насыщение которого происходит при нагрузке генератора, близкой к номинальной,, А. Вербова Техред А. А. Камышникова Корректоры: Е, ф. Полионои И, Л. Кирил о Редактор пография, пр. Сапунова,каз 3623/17 Тираж 535 ПодписноЕИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Центр, пр, Серова, д. 4
