Ц. аяшбили и р. в. папаладзе

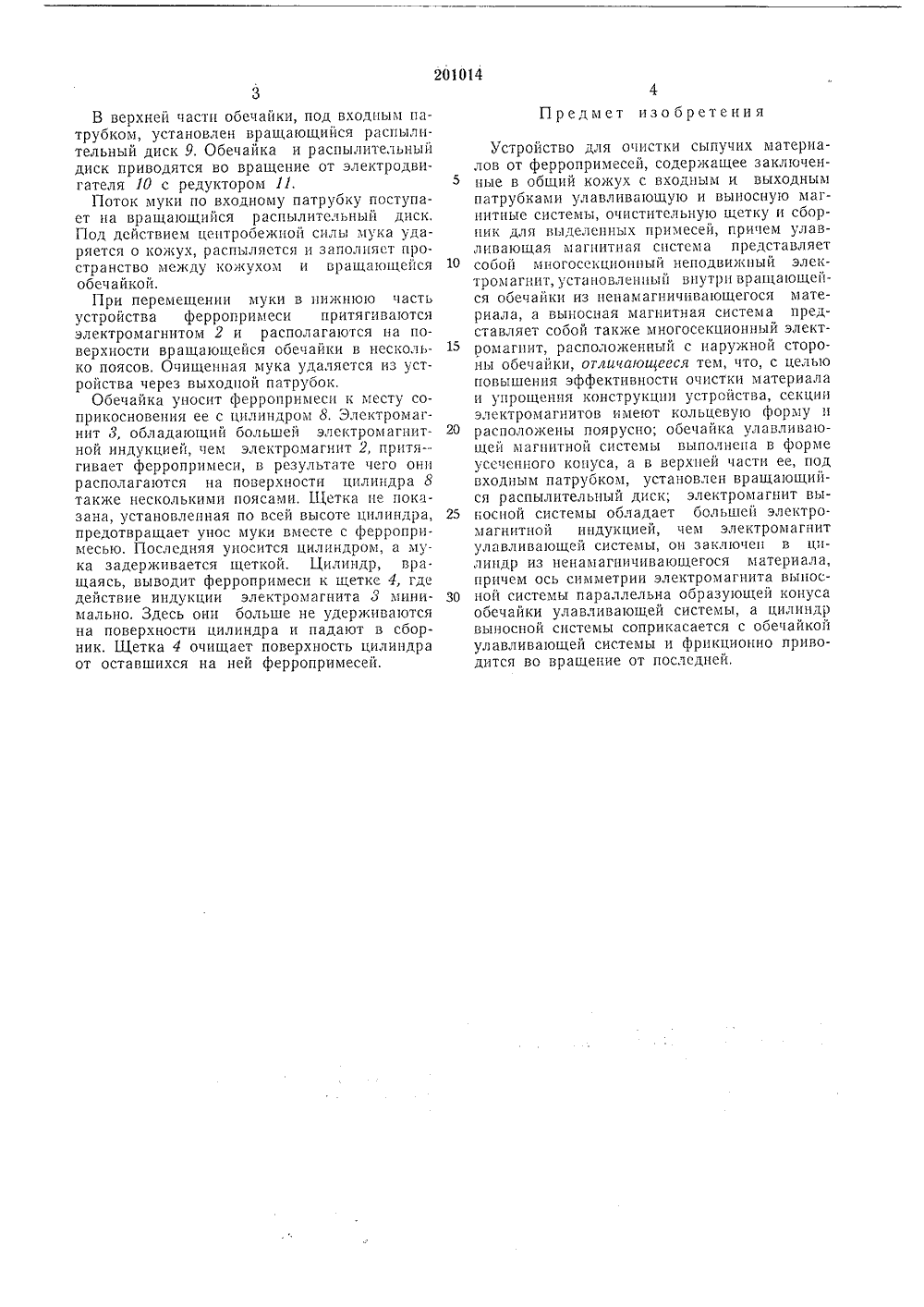

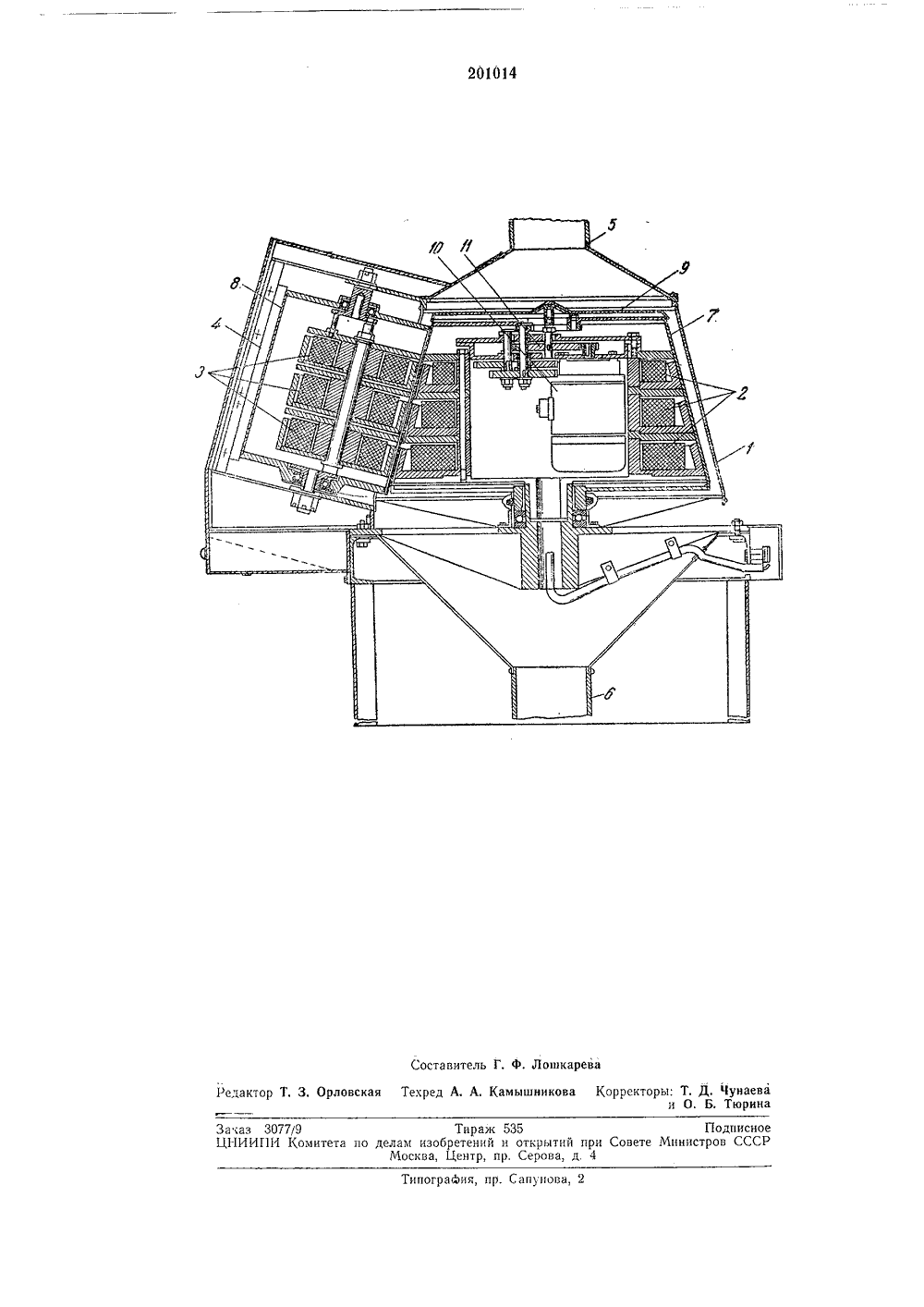

Союз Советских Социалистических РеспубликПриоритетОпубликовано 15.т)111.1967, БюллетеньДата опубликования описания 24.Х.1967 Комитет по дел зобретений и открытипри Совете МинистровСССР УДК 664.726.2(088.8) Авторы зобретения Г. асрашвили, В. В. Гургенидзе, П. П, Тарутин, П. И, Когуашви Т. К. Гвелесиани, Ц. А Яшвили и Р. В, Папаладзе Заявитсл иальное конструкторское бюро проектирования приборо ТРОЙСТВ ЧИСТКИ СЫПУЧИХ МАТЕРИАЛОФЕРРОПРИМЕСЕЙ Известны устройства для очистки сыпучих матерпалов от ферропримесей, содержащие заключенные в общий кожух с входным и выходным патрубками улавливающую и выносную магнитные системы, очистительную щетку и сборник для выделенных примесей.Улавливающяя магнитная система представляет собой миогосекционный неподвижный элект 1 эовтягнит, установленный внутри вращающейся обечайки из ненамагничивающегося материала. Выносная магнитная система выполнена в виде многосекционного электромагнита, расположенного с наружной стороны обечайки,Для повышения эффективности очистки материала и упрощения конструкции устройства секции электромагнитов имеют кольцевую форму и расположены поярусно. Обечайка улавливающей магнитной системы выполнена в форме усеченного конуса.В верхней части ее, под входным патрубком, установлен вращающийся распылительный диск. Электромагнит выносной системы обладает большей электромагнитной индукцией, чем электромагнит улавливающей системы, Он заключен в цилиндр из пенамагничивающсгося материала.Ось симметрии электромагнита выносной системы параллельна образующей конуса обечайки улавливающей системы. Цилиндр выносной системы соприкасается с обечайив 4+улавлнвающей системы н фрикционно приводится во вращение от последней.На чертеже схематически изображено предлагаемое устройство.5 В общем кожухе 1 установлены улавливающая магнитная система, представляющая собой многосекционный неподвижный электромагнит 2, выносная магнитная система в видемногосскционного электромагнита 3, очисти 10 тельная щетка 4 и сборник для выделенныхпримесей (на чертеже не показан). Кожухимеет входной б н выходной б патрубки.Многосекционпый электромагнит 2 расположен внутри вращающейся обечайки 7 из15 ненамагничивающегося материала, имеющейформу усеченного конуса. Многосекционныйэлектромагнит 3 установлен с наружной стороны обечайки,Электромагнит выносной системы заключен20 в цилиндр 8 пз ненамагничивающегося материала. Он обладает большей электромагнитной индукцией, чем электромагнит улавливающей системы.Ось симметрии электромагнита выносной25 системы параллельна образующей конусаобечайки улавливающей системы. Цилиндрвыносной системы соприкасается с обечайкойулавливающей системы и фрикционно приводится во вращение от последней,30 Секции электромагнитов имеют кольцевую-- т)мр+у - и расположены поярусно.т.ст;В верхней части обечайки, под входным патрубком, установлен вращающийся распыли- тельный диск 9. Обечайка и распылительный диск приводятся во вращение от электродвигателя 10 с редуктором 11.Поток муки по входному патрубку поступает на вращающийся распылительный диск, Под действием центробекной силы мука ударяется о кожух, распыляется и заполняет пространство между кожухом и вращающейся обечайкой.При перемещении муки в нижнюю часть устройства ферропримеси притягиваются электромагнитом 2 и располагаются на поверхности вращающейся обечайки в несколько поясов. Очищенная мука удаляется из устройства через выходной патрубок,Обечайка уносит ферропрнмеси к месту соприкосновения ее с цилиндром 8. Электромагнит 3, обладающий большей электромагнитной индукцией, чем электромагнит 2, притя-. гивает ферропримеси, в результате чего онп располагаются на поверхности цилиндра 8 также несколькими поясами, Щетка не показана, установленная по всей высоте цилиндра, предотвращает унос муки вместе с ферропримесью. Последняя уносится цилиндром, а мука задерживается щеткой. Цилиндр, вращаясь, выводит ферропримеси к щетке 4, где действие индукции электромагнита 8 минимально, Здесь они больше не удерживаются на поверхности цилиндра и падают в сборник. Щетка 4 очищает поверхность цилиндра от оставшихся на ней ферропримесей. Предмет изобретения Устройство для очистки сыпучих материалов от ферропримесей, содеркащее заключенные в общий кожух с входным и выходным патрубками улавливающую и выносную магнитные системы, очистительную щетку и сборник для выделенных примесей, причем улавливающая магнитная система представляет Ю собой многосекционный неподвижный электромагнит, установленньш внутри вращающейся обечайки из ненамагничивающегося материала, а выносная магнитная система представляет собой также многосекционный электромагнит, расположенный с наружной стороны обечайки, огличпющееся тем, что, с целью повышения эффективности очистки материала и упрощения конструкции устройства, секции электромагнитов имеют кольцевую форму н 20 располокены поярусно; обечайка улавливающей магнитной системы выполнена в форме усеченного конуса, а в верхней части ее, под входным патрубком, установлен вращающийся распылительный диск; электромагнит вы косной системы обладает большей электромагнитной индукцией, чем электромагнит улавливающей системы, он заключен в цилиндр из ненамагничивающегося материала, причем ось симметрии электромагнита выносзо ной системы параллельна образующей конусаобечайки улавливающей системы, а цилиндр выносной системы соприкасается с обечайкой улавливающей системы и фрикционно приводится во вращение от последней,201014Составитель Г. Ф, ЛошкареваРедактор Т. 3. Орловская Техред А, А. КамышниковаКорректоры Т, Д Чунаева и О. Б. Тюрина За таз 3077/9 Тираж 535 ПодписноеЦНИИГ 1 И Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4Типограйия, пр. Сапунова, 2
