Способ формирования рулонов стебельчатых сельскохозяйственных материалов и устройство для его осуществления

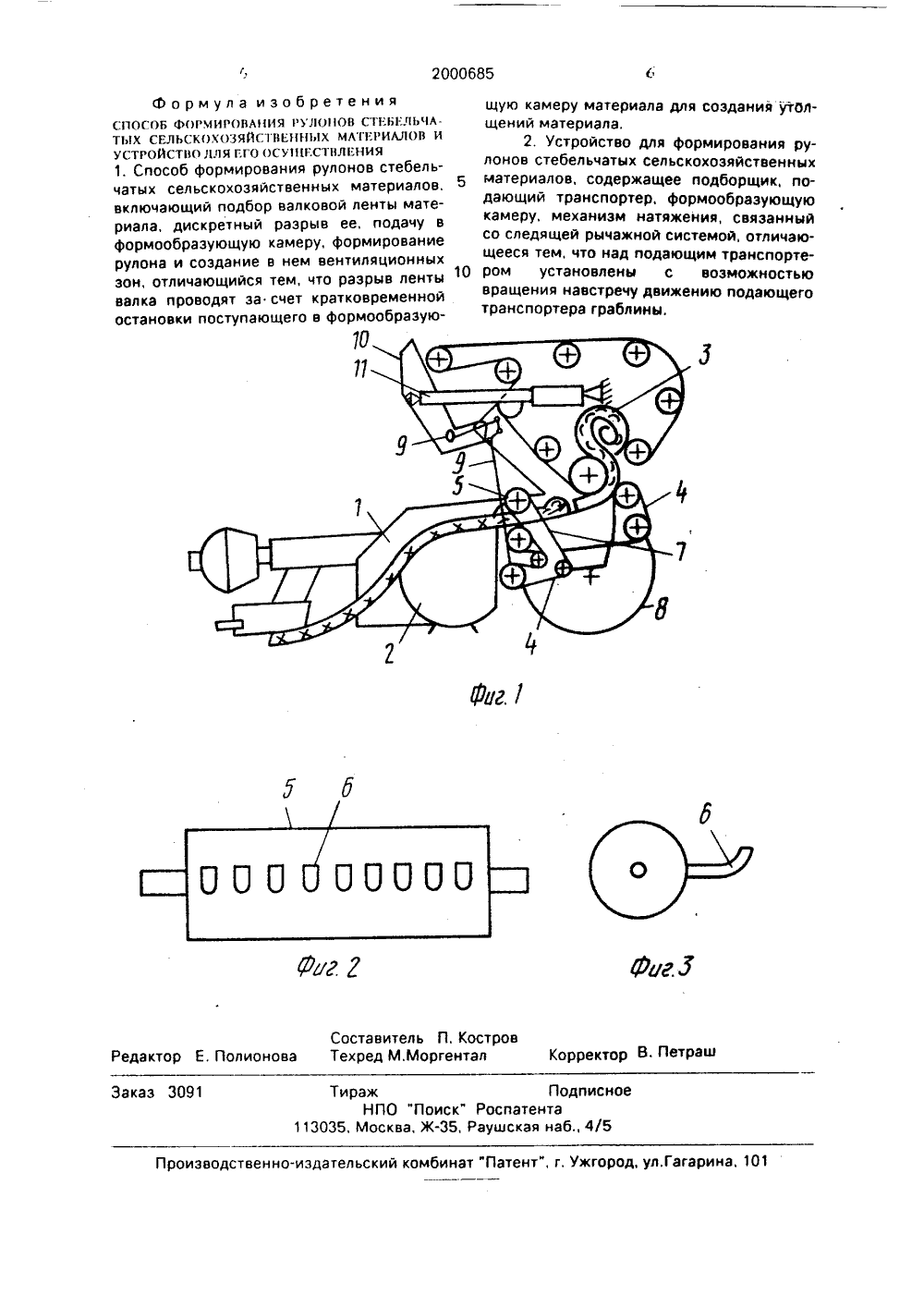

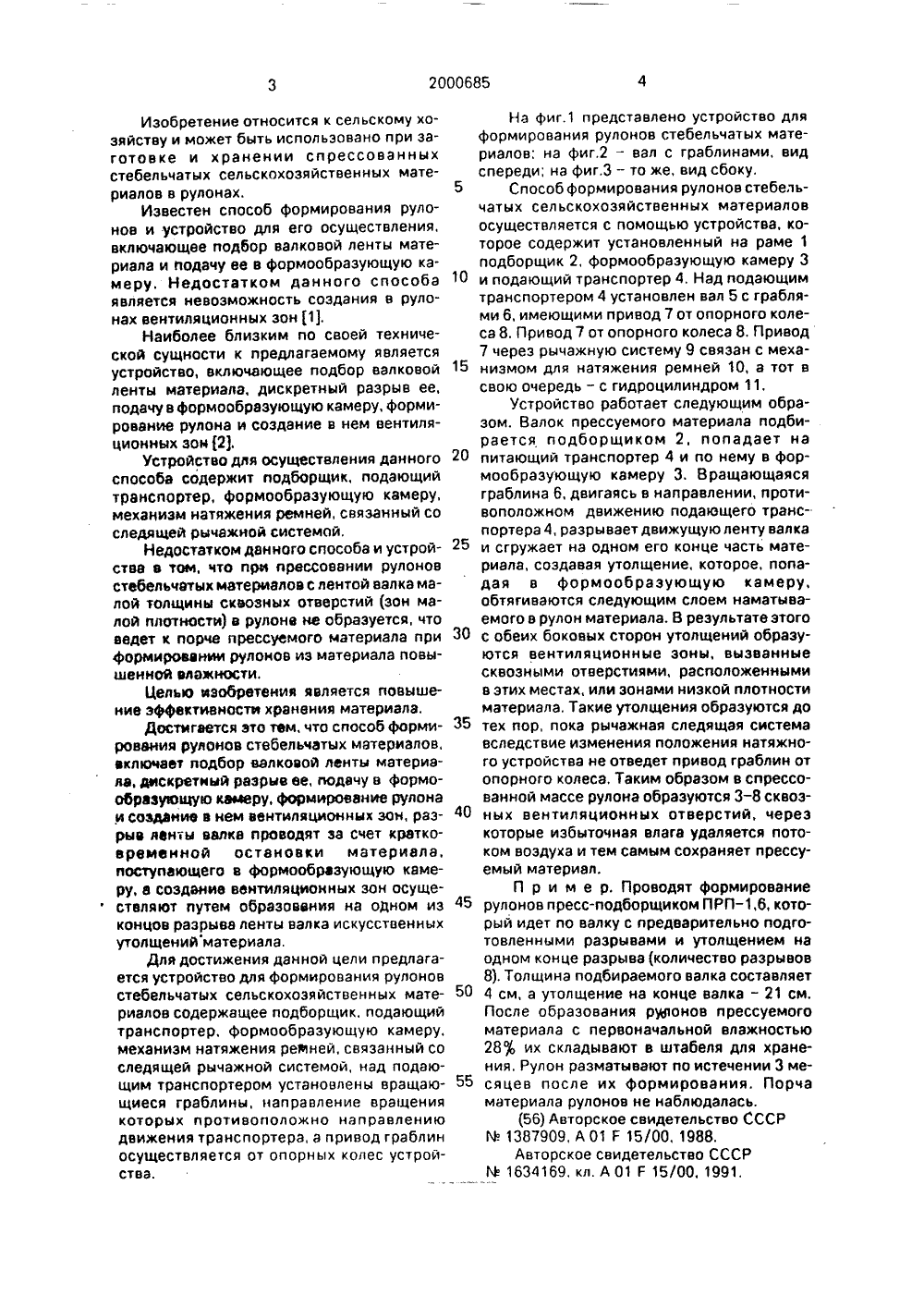

АНИЕ ИЗОБРЕТЕН ТЕНТУ г ЬЭ Комитет Российской Федераци по патентам и тонарным знака(76) Костров Петр Иванович, Демин ВладимирАндреевич; Малкин Андрей Васильевич(54) СПОСОБ ФОРМИРОВАНИЯ РУЛОНОВСТЕБЕЛЬЧАТЫХ СЕЛЬСКОХОЗЯЙСТВЕННЫХМАТЕРИАЛОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Использование: в сельском хозяйстве при заготовке и хранении спрессованных стебельчатыхсельскохозяйственных материалов в рулонах Сущность изобретения: формирование материала включает подбор валковой ленты материала, дискретныйразрыв ее, подачу в формообразующую камеру,формирование рулона и создание в нем вентиляци(19) КС (11) 2000685 С 1(51) 5 А 01 Г 15 07 онных зон Разрыв ленты валка проводят за счет кратковременной остановки материала, поступающего в формообразующую камеру, а создание вентиляционных зон осуществляют путем образования на одном из концов разрыва ленты валка искусственных утолщений материала. Рулоны формируются с помощью пресс - подборщика, годер - жащего подающий транспортер, формообразующую камеру, механизм напряжения ремней, связанный со следящей рычажной системой, в котором над подающим транспортером установлены граб- лины, имеющие направление вращения, противоположное направлению движения транспортера, а затем формируют рулон, в котором с обеих сторон утолщений образуются вентиляционные отверстия 2 сп.ф-пы, 3 ип.50 55 Изобретение относится к сельскому хозяйству и может быть использовано при заготовке и хранении спрессованныхстебельчатых сельскохозяйственных материалов в рулонах.Известен способ формирования рулонов и устройство для его осуществления,включающее подбор валковой ленты материала и подачу ее в формообразующую камеру. Недостатком данного способаявляется невозможность создания в рулонах вентиляционных зон (1.Наиболее близким по своей технической сущности к предлагаемому являетсяустройство, включающее подбор валковойленты материала, дискретный разрыв ее,подачу в формообразующую камеру, формирование рулона и создание в нем вентиляционных зон 2 Д.Устройство для осуществления данногоспособа содержит подборщик, подающийтранспортер, формообразующую камеру,механизм натяжения ремней, связанный соследящей рычажной системой.Недостатком данного способа и устройства в том, что при прессовании рулоновстебельчатых материалов с лентой валка малой толщины сквозных отверстий (зон малой плотности) в рулоне не образуется, чтоведет к порче прессуемого материала приформировании рулонов из материала повышенной влажности.Целью изобретения является повышение эффективности хранения материала.Достигается зто тем, что способ формирования рулонов ствбвльчатых материалов,включает подбор валковой ленты материала, дискретный разрыв ее, подачу в формообразующую камеру, формирование рулонаи создание в нем вентиляционных зон, разрыв ланты валка проводят за счет кратковременной остановки материала,поступающего в формообразующую камеру, а создание вентиляционных зон осуще ствляют путем образования на одном изконцов разрыва ленты валка искусственныхутолщенийматериала,Для достижения данной цели предлагается устройство для формирования рулоновстебвльчатых сельскохозяйственных материалов содержащее подборщик. подающийтранспортер, формообразующую камеру,механизм натяжения ремней, связанный соследящей рычажной системой, над подающим транспортером установлены вращающиеся граблины, направление вращениякоторых противоположно направлениюдвижения транспортера, а привод граблиносуществляется от опорных колес устройства. 5 10 15 20 25 30 35 40 45 На фиг.1 представлено устройство для формирования рулонов стебельчатых материалов; на фиг,2 - вал с граблинами, вид спереди; на фиг.З - то же, вид сбоку,Способ формирования рулонов стебельчатых сельскохозяйственных материалов осуществляется с помощью устройства, которое содержит установленный на раме 1 подборщик 2, формообразующую камеру 3 и подающий транспортер 4. Над подающим транспортером 4 установлен вал 5 с граблями 6, имеющими привод 7 от опорного колеса 8. Привод 7 от опорного колеса 8. Привод 7 через рычажную систему 9 связан с механизмом для натяжения ремней 10, а тот в свою очередь - с гидроцилиндром 11.Устройство работает следующим образом. Валок прессуемого материала подбирается подборщиком 2, попадает на питающий транспортер 4 и по нему в формообразующую камеру 3. Вращающаяся граблина 6, двигаясь в направлении, противоположном движению подающего транспортера 4, разрывает движущую ленту валка и сгружает на одном его конце часть материала, создавая утолщение, которое, попадая в формообразующую камеру, обтягиваются следующим слоем наматываемого в рулон материала. В результате этого с обеих боковых сторон утолщений образуются вентиляционные зоны, вызванные сквозными отверстиями, расположенными в этих местах, или зонами низкой плотности материала. Такие утолщения образуются до тех пор, пока рычажная следящая система вследствие изменения положения натяжного устройства не отведет привод граблин от опорного колеса, Таким образом в спрессованной массе рулона образуются 3 - 8 сквозных вентиляционных отверстий, через которые избыточная влага удаляется потоком воздуха и тем самым сохраняет прессуемый материал.П р и м е р. Проводят формирование рулонов пресс-подборщиком ПРП,6, который идет по валку с предварительно подготовленными разрывами и утолщением на одном конце разрыва (количество разрывов 8). Толщина подбираемого валка составляет 4 см, а утолщение на конце валка - 21 см После образования ру 1 яонов прессуемого материала с первоначальной влажностью 287 О их складывают в штабеля для хранения, Рулон разматывают по истечении 3 месяцев после их формирования. Порча материала рулонов не наблюдалась(56) Авторское свидетельство СССРМ 1387909, А 01 Г 15/00, 1988. Авторское свидетельство СССР М 1634169, кл. А 01 Г 15/00, 1991.2000685 оставитель П, Костровехред М.Моргентал Корректор В. ПетР едактор Е. Полионов Заказ 30 Тираж Подписн НПО "Поиск" Роспатента13035, Москва, Ж, Раушская наб 4/5 а. 1, ул.Г зводственно-издательский комбинат "Патент", г, Уж формула изобретенияСПОСОБ ФОРМИРГ)ВАНИЯ РУЛОНОВ СТЕБЕЛЬЧАТЫХ СЕЛЬСКОХОЭЯЙСВЕННЫХ МАТЕРИАЛОВ И УСТРОЙСТВО ЛЛЯ ГГО ОСУИЕСТВЛЕНИЯ1. Способ формирования рулонов стебельчатых сельскохозяйственных материалов, 5 включающий подбор валковой ленты материала, дискретный разрыв ее, подачу в формообразующую камеру, формирование рулона и создание в нем вентиляционных зон, отличающийся тем, что разрыв ленты10 валка проводят за счет кратковременной остановки поступающего в формообразующую камеру материала для создания утолщений материала.2, Устройство для формирования рулонов стебельчатых сельскохозяйственных материалов, содержащее подборщик, подающий транспортер, формообразующую камеру, механизм натяжения, связанный со следящей рычажной системой, отличающееся тем, что над подающим транспортером установлены с воэможностью вращения навстречу движению подающего транспортера граблины.
