Устройство для разметки карр при подсочке деревьев

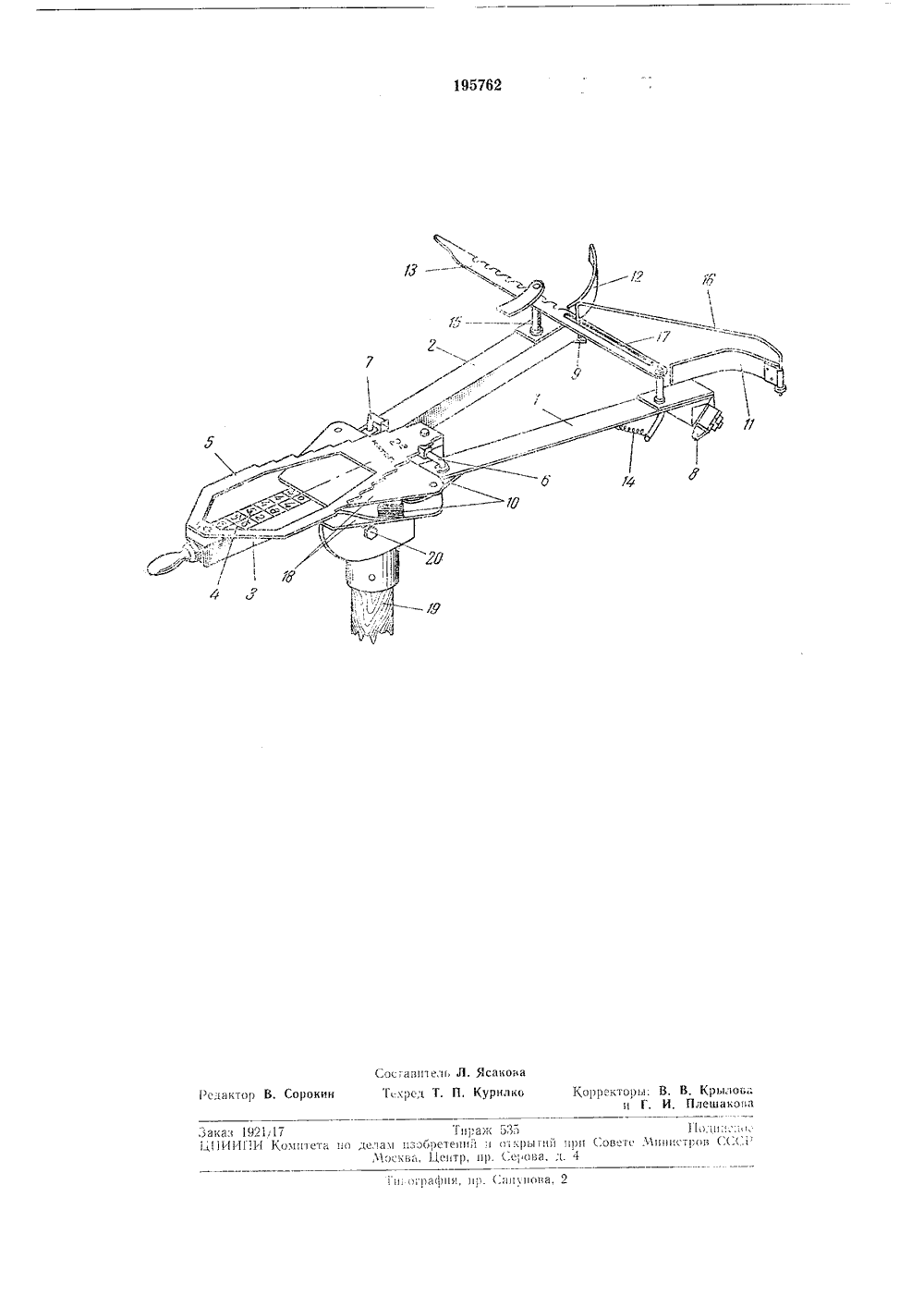

О П И С А Н И Е 195762ИЗОБРЕТЕНИЯ Свита Советских Социалистических РеспубликПриоритстОпубликовано 04.7.1967. Бюллетень Гй 1 Дата опубликования описания 30.т 11.96 омитет по дел изобретенмй и открытий при Совете Министров СССР,0,2 Авторыизобретен п В. Я. Бондарев, В. А. Иьацов, П. Е. Кастерин, Н.и Г. Б, ОловениковЦентральный научно-исследовательский и проектньлесохимической промышленности Крыл витель ститут ДЛЯ РАЗМЕТКИ КАОЧКЕ ДЕРЕВЬЕВ УСТРОЙСТПРИ П Изобретение относится к устройствам для разметки карр при подсочке деревьев и может быть использовано в лесохимической промышленности прц вводе новых лесных площадей в подсочку и при переводе эксплуатируемой площади из одной категории подсочки в другую.Известно устройство для разметки карр, включатощее измеритель диаметра дерева и приспособления для нанесения гранин карры, смонтированные на концах рычагов мерной вилки. На линейке вилки нанесена шкала диаметров и показатели ширины карр в зависимости от диаметра дерева и категории нагрузки.Недостатками известного устройства являются отсутствие автоматизма установки приспособлений для нанесения границ карры ца требуемое расстояние, недостаточная точность измерений и ненадежность работы с устройством.Предлагаемое устройство для разметки карр при подсочке деревьев, с целью автоматической установки приспособлений для цанесеши границы карры на расстояние, равное требуемой в зависимости от диаметра и категории нагрузки ширинс карры, снабжено сменными ступенчато-коническими шаблонами, монтируемыми на выдвижном упоре и взаимодействующими при сведении рычагов вилки с упорамп, закрепленными ца этих рычагах, выполненных подпружиненными.На чертеже изображено описываемое устройство, общий вид.5 Устройство представляет собой У-образный измеритель диаметров деревьев, состоящий из двух подвижных рычагов 1 и 2, разводимых при встрече с деревом на определенный конструктивно-заданный угол. По 10 биссектрисе угла, образованного рычагами,расположен выдвижной упор 3 со шкалой 4 диаметров и сменным ступенчато-коштческим шаблоном 5. На рычагах 1 и 2 закреплены упоры б,7 и резцы 8,9. Рычаги снабжены воз вратными пружинами 10. На концах рычаговустановлены дугообразные направляющие 11 ц 12. Устройство снабжено механизмом фиксации положения рычагов, состоящим пз поворотной зубчатой рейки 18, шарнирно зак репленной на рычаге 1 и снабженной пружиной 14, фиксирующего штифта 15 и водила 1 б, закрепленного на конце дугообразной направляющей 11 рычага 1 и пропущенного своим подвижным концом в продольное окно 25 17 зубчатой рейки.Устройство смонтировано на монтажныхпластинах 18, шарнирно прикрепленных к рукояти 19 и фиксируемых болтом 20. Перед началом разметки карр устанавливается не обходцмая категория нагрузки для данногоучастка лсса, и В:ависиьОС ц О 1 цее ца 111- движном упоре 8 закрепляется шаблсц, Каждый шаблон соогветствует одной определенной категории нагрузки. После устацовкц шаблона приступают непосредственно к разметке карр.Устройство надвигается ца дерево до полного разведения рычагов 1 ц 2 на задашый угол. Гри этом, встречаясь со стволом, водило 1 б выводит зубчатую рейку 18 из зацепления со штифтом 1 б и освобождает рычаги.При больших диаметрах деревьев дугообразные направляющие 11 и 12 способствуют первоначальному разведению рычагов. Разведение их на определенный угол ограничивается специальными упорами па чертеже 20 25 30 35 40 45 не показаны), Когда устройство прижато к дереву, упор 8 вместе с шаблоном 5 выдвигается до встречи с деревом. Затем устройствотводится от дерева, Под действием пружин 10 рычаги 1 и 2 стремятся сойтись, но упоры б и 7, встредгаясь с шаблоном, ограНчнвают схождение их. Зубчатая рейка 18 под дейст. вием пружины 14 входит в зацепление со штифтом 15, фиксируя разведение рычагов на определенный угол. При этом концы рычагов с резцами 8 и 9 оказываются ца расстод:ццц. равном требуемой ширине карры. Рукоять 19 црц необходимости переводится в параллельное плоскости рычагов положение и фиксируется болтом О, Затем рабочим двикецисгд сверху вниз резцами 8 и 9 цацссят ца поверхности дерева вертикальные пддаллеснные линии, являющиеся грацццамц карры. Вместо резцов 8 ц 9 ца концах рычагов могут быть установлены мелкц, кисточки с краской и т. п. приспособления.ОснОВпым констругстцвцым молецтс.д. Определяющим размерные параметры устройства. является угол максимального разведения рычагов, ца основании которого расчцтываются необходимая форма шаблона, длина рычагов, места крепления приспособлений -дт нанесения границ карры и др.Со снять.ц шаблоном, фиксатором ., резЦаЦ СТРОЦСТВО МОдЕГ ОЫТЬ как обычный мерный инструмент цри таксации леса.Предлагаемое устройство позволяет значительно повысить производительность разметки карр при промышленной подсочке, что обеспечит повышение качества работ ц выхода продукции.Предмет изобретения1. Устройство для разметки карр прц цодсочке деревьев, включающее измеритель диаметра дерева, выполненный в виде У-образной вилки с подвижными разводными рычагами, между которыми расположен выдвижной упор, приспособления для нанесения границ карры, закрепленные на концах рычагов вилки, и рукоять с монтажными пластинами, от,гичаюигееея тем, что, с целью автоматической установки приспособлений для нанесения границ карры на расстояние, равное требуемой в зависимости от диаметра и категории нагрузки ширине карры, устройство спаожено сменными ступенчато-конуснымц шаолонами, МОцтируемыми га ьдв 1 ж 1 ол 1 упоре и взаимодействующими цри сведении рычагов ьчлки с упорами. закрепленными на этих рычагах. Выполненных цодцружинецны:1 1.2. Устройство цо ц, 1, отгичсгОиееея тем, что, с целью саморазведения рычагов при встрече с измеряемым деревом ц предотвращения разведения их прн нанесении грашщ карры на поверхность дерева, рычаги вилки снабжены дугообразными направляющими, закрепленными ца цх концах, ц фиксатором положения рычагов, выполи.ццым в виде царнирно закреплсенцой сВОим Основег 1 ег 1 на одной из рычагов зубчатой подпрукиненноц рейки с продольным окном вдоль ее оси, фиксирующего штифта, усгановленного на друго 1 рычаге и водила, шарцирю закрепленно. го па конце направляющей первогс рычага ц пропущенного подвижным концом в продольное окно зубчатой рейки.
