К. вм. ф. коробочкин, а. т. полянский, и. м. немецкий, в. и ю. 3. буртов

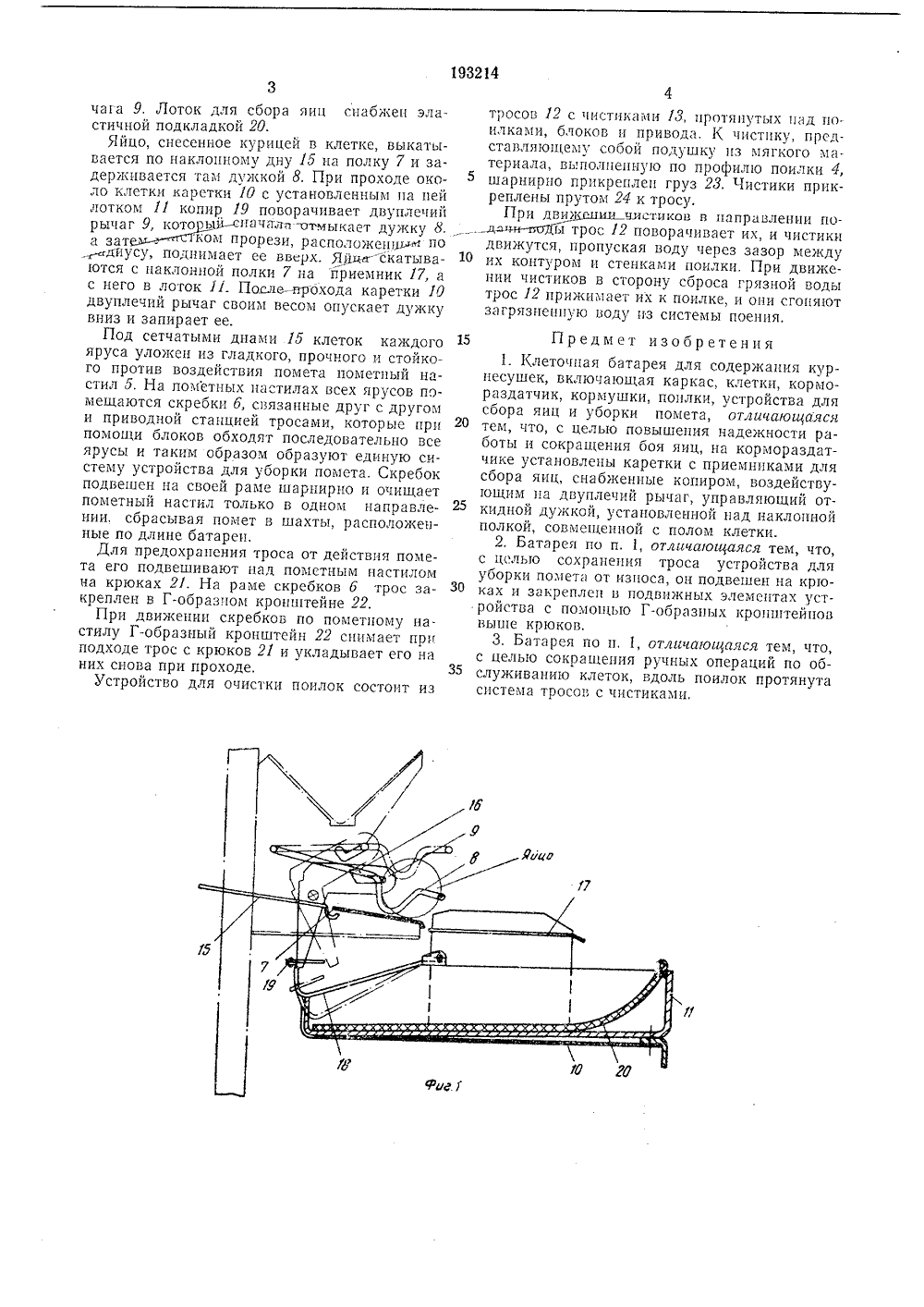

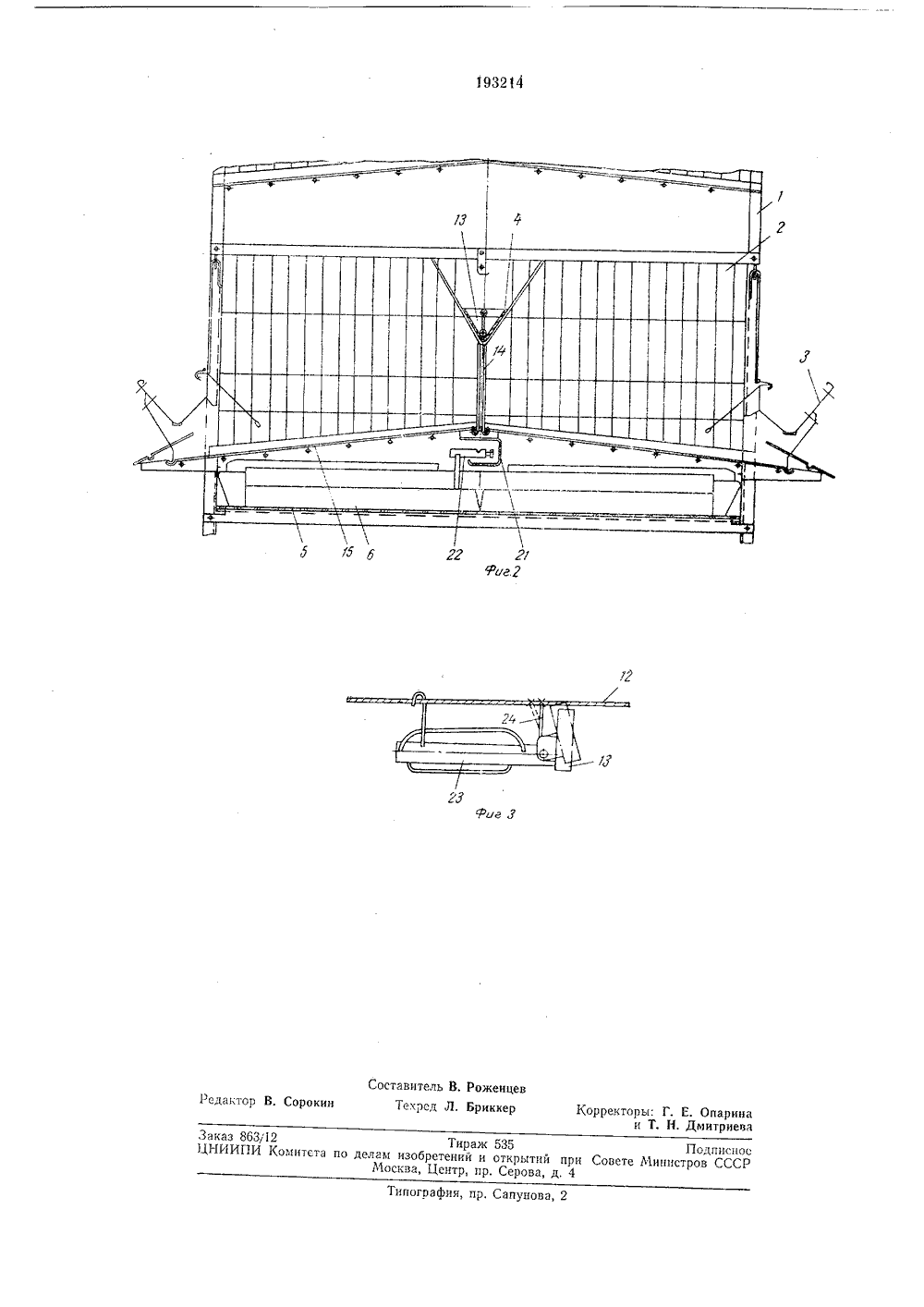

Союз Советских Социалистических Республиксвидетельствависимое от Кл 451 т, м,чт Заявлено 30.711.1965 ( 1026033с присоединением заявки/30-15) 1 ПК А 011ДК 631.227.7 (088.8 Комитет оо деламбретений и открытиии Совете МинистровСССР оритет оллетснь6 публиковано 02.111.196 Дата опубликования описания 18,17.19 б 7 КЛЕТОЧНАЯ БАТАРЕЯ ДЛЯ СОДЕРЖА КУР-НЕСУШЕК ЦИИПС-КБН г. 2 - астичо каркаса нные коро настила брезинен- кареток Известны клеточные батареи для кур-несушек, включающие каркас, клетки, кормораздатчик, кормушки, поилки, устройства для сбора яиц и уборки помета.Предлагаемая клеточная батарея отличается от известных тем, что, с целью повышения надежности работы и сокращения боя яиц, на кормораздатчике установлены каретки с приемниками для сбора яиц, снабгкенные копиром, воздействующим на двуплечий рычаг, управляющий откидной дужкой, установленной над наклонной полкой, совмещенной с полом клетки. С целью сохранения троса устройства для уборки помета от износа, он подвешен на крюках и закреплен в подвижных элементах устройства с помощью Г-образных кронштейнов выше крюков, а с целью сокращения ручных операции по обслугкиванню клеток, вдоль поилок протянута система тросов с чистиками.На фиг, 1 изображен элемент описываемой клеточной батареи, вид сбоку; на фи устройство для сбора яиц, вид сбоку, ч но в разрезе; на фиг. 3 - чистилка поилок, вид сбоку.Батарея состоит из многоярусног1, разделенного на клетки 2, снабжемушками 3 и поилками 4, пометног5, скребков б, наклонных полок 7, оных дужек 8, двуплечих рычагов 9 10, лотков 1 для сбора янц, тросов 12 и чистиков 13. Многоярусный каркас разделяется продольными перегородками 14 на две половины. Поперечные перегородки делят каждую половину каркаса на отдельные клетки. Кормушки 3 крепят по каркасу вдоль рядов клеток. Поилки 4 размещены между клеток по оси клеточной батареи. Таким образом, кагкдая поилка обслуживает клетки обеих поло вин батареи.Дно 15 клетки, представляющее собой сварную проволочную сетку и установленное с наклоном наружу, сопряжено с наклонной полкой 7, установленной вдоль батареи перед каждым ярусом клеток. Над наклонной полкой перед каждой клеткой шарнирно смонтирована обрезиненная дужка 8, к которой приваривают палец 1 б, постоянно находящийся в прорези двуплечего рычага 9. Прорезь идет сначала по окружности с центром, совпадающим с центром вращения двуплечего рычага, а затем по радиусу от того же центра,Каретка 10, укрепленная на корморазда чике, имеет приемник 17, представляющий со бой плоскость, расположенную на уровне ннгкнего края наклонной полки 7. К каретке шарнирно крепится рычаг 18 с копнром 19. При установке па каретку лотков 11 для сбора яиц рычаг 18 поднимается, и копнр 19 выхо днт на уровень нижнего плеча двуплечего рычага 9. Лоток для сбора яиц снабжен эластичной подкладкой 20.Яйцо, снесенное курицей в клетке, выкатывается по наклонному дну 15 на полку 7 и задерживается там дужкой 8. При проходе около клетки каретки 10 с установленным па цей лотком 11 копир 19 поворачивает двуплечий рычаг 9, кото ьв-сначалом-отмыкает дужку 8, а зат . ком пРорези, расположенггь г подиусу, поднимает ее вверх. яйца-скатываются с наклонной полки 7 на приемник 17, а с него в лоток 11. После - прохода каретки 10 двуплечий рычаг своим весом опускает дужку вниз и запирает ее.Под сетчатыми днами 15 клеток каждого яруса уложен из гладкого, прочного и стойкого против воздействия помета пометцый настил 5. На пометцых цастилах всех ярусов помещаются скребки б, связанные друг с другом и приводной станцией тросами, которые прц помощи блоков обходят последовательно все ярусы и таким образом образуют единую систему устройства для уборки помета. Скребок подвешен па своей раме шарнирно и очищает пометный настил только в одном направлении, сбрасывая помет в шахты, расположенные по длине батареи.Для предохранения троса от действия помета его подвешивают над пометным настилом на крюках 21. На раме скребков б трос закреплен в Г-образцом кронштейне 22.При движении скребков по пометцому на. стилу Г-образный кронштейн 22 снимает при подходе трос с крюков 21 и укладывает его на них снова при проходе.Устройство для очистки поилок состоит из тросов 12 с чистиками Я протянутых цад поилками, блоков и привода. К чистику, представляющему собой подушку цз мягкого ма.териала, выполненную по профилю поилки 4, шарнирно прикреплен груз 23. Чистики прикреплены прутом 24 к тросу.При движении чистиков в направлении поддн-годь трос 12 поворачивает их, и чистики движутся, пропуская воду через зазор между 10 их контуром и стенками поилки. При движении чистиков в сторону сброса грязной воды трос 12 прижимает их к поилке, и оци сгоняют загрязненную воду ггз системы поения,15 Предмет изобретения1. Клеточная батарея для содержания курнесушек, включающая каркас, клетки, кормораздатчик, кормушки, поилки, устройства длясбора яиц и уборки помета, отличающаяся2 О тем, что, с целью повышения надежности работы и сокращения боя яиц, на кормораздатчике установлены каретки с приемниками длясбора яиц, снабженные копиром, воздействующим ца двуплечий рычаг, управляющий откидной дужкой, установленной над наклоннойполкой, совмещенной с полом клетки.2. Батарея по п. 1, отлггчающаяся тем, что,с целью сохранения троса устройства дляуборки помета от износа, он подвешен на крюЗО ках и закреплен в подвижных элементах устройства с помогцью Г-образных кронштейноввыше крюков,3. Батарея по п, 1, отличающаяся тем, что,с целью сокращения ручных операций по обБ 5 служиванию клеток, вдоль поилок протянутасистема тросов с чистиками,.2 Редактор В. Сорокин Заказ 863/12 Тираж 535 Подписное ЦНИИПИ 1(омитста по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4
