Номер патента: 191367
Текст

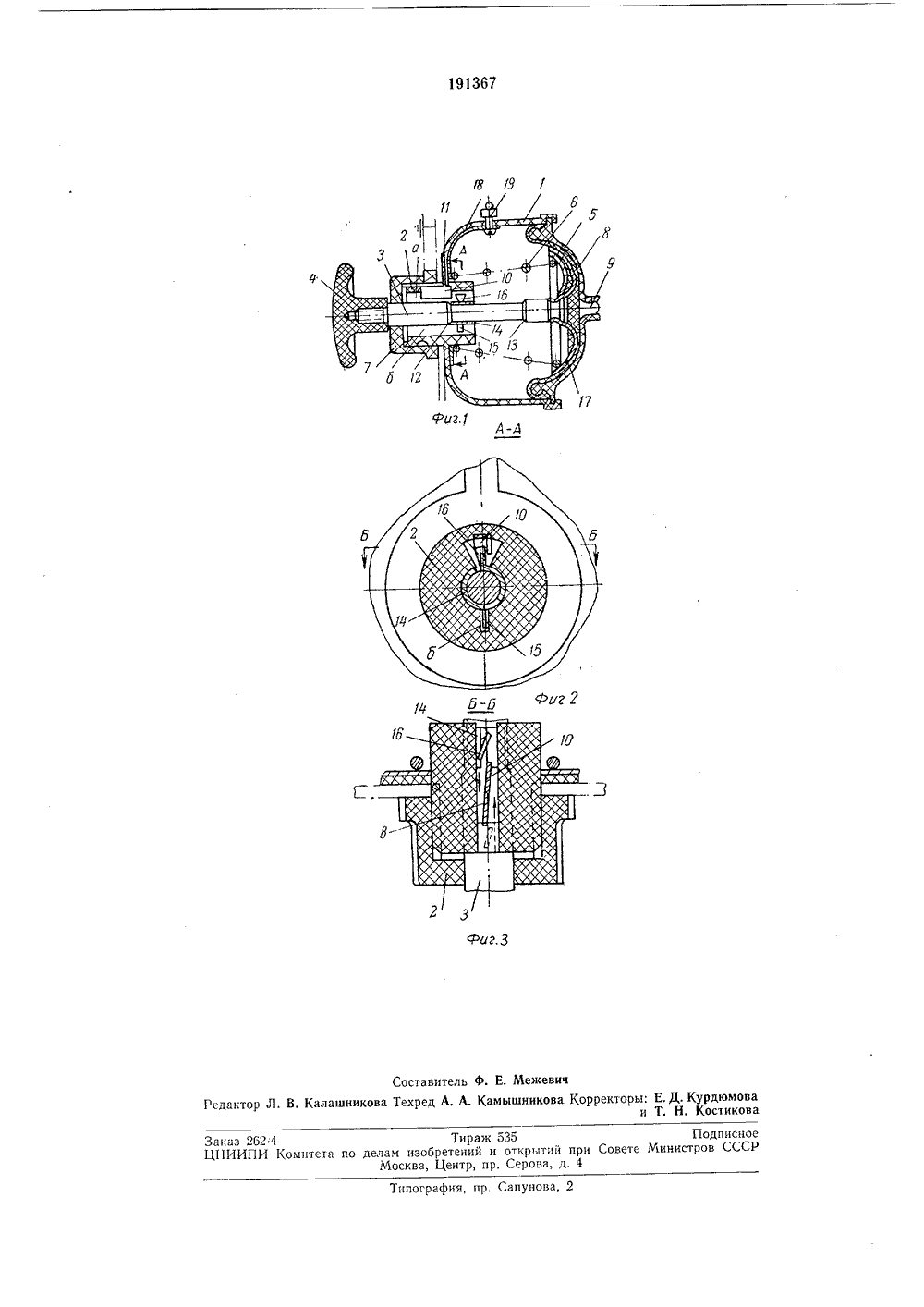

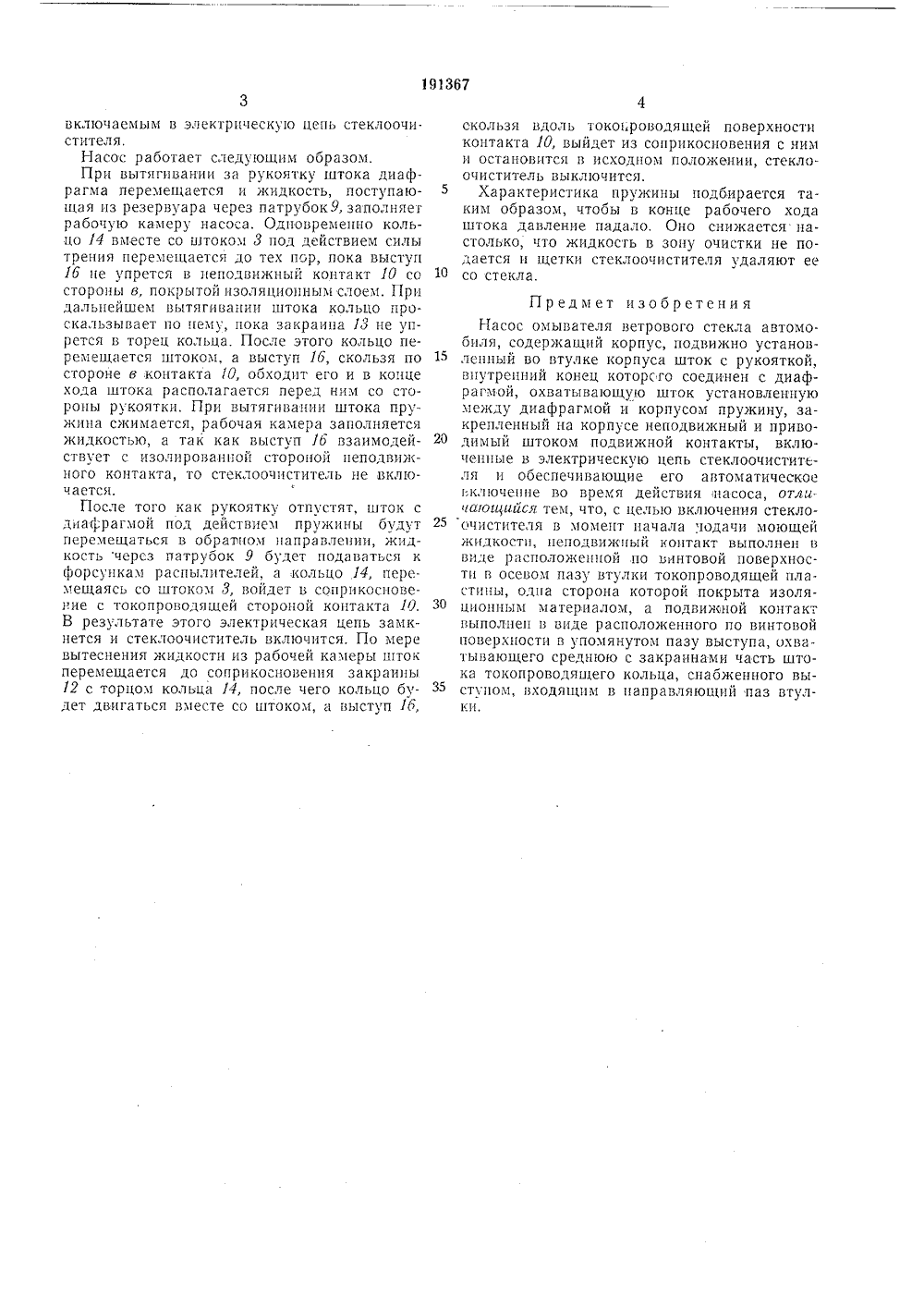

ОПИСАНИЕ 191367ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(088.8) ПриоритетОпубликовано 14,.1967. Бюллетень3Дата опубликования описания 23.11.19 б 7 Комитет по делам изобретений и открытий при Совете Министров СССРНАСОС ОМЬ 1 ВАТЕЛЯ ВЕТРОВОГО СТЕКЛА АВТОМОБИЛЯ Известны насосы омывателя ветрового стекла автомобиля, содержащие: корпус; подвижно установленный в его втулке шток с рукояткой, внутренний конец которого соединен с диафрагмой; расположенную между диафрагмой и корпусом и охватывающую шток пружину; закрепленный на корпусе неподвижный и приводимый штоком подвижной контакты, включенные в электрическую цепь стеклоочистителя и обеспечивающие его автоматическое включение во время действия омывателя.Особенностью описываемого насоса является то, что неподвижный контакт выполнен в виде расположенной по винтовой поверхности в осевом пазу втулки токопроводящей пластины, одна сторона которой покрыта изоляционным материалом, а подвихкной контакт - в виде расположенного в этом же пазу по винтовой поверхности выступа токопроводящего кольца, охватывающего среднюю с закраинами часть штока и снабженного другим выступом, входящим в направляющий паз втулки.При таком конструктивном выполнении омывателя стеклоочиститель включается в момент начала подачи омывающей жидкости, благодаря чему исклочено перемещение щеток по сухому стеклу,На фиг, 1 изображен описываемый насос; на фиг. 2 - разрез по А - А на фиг. 1; на фиг. 3 - разрез по Б - Б на фиг. 2. В корпусе 1 установлена втулка 2, через которую проходит шток 3 с рукояткой 4. Внутренний конец штока соединен с диафрагмойб.Между диафрагмой и противоположной ей стенкой корпуса установлена пружина б. Насос крепят к панели кузова автомобиля накидной гайкой 7, навинчиваемой на втулку 2.Крышка 8 корпуса имеет патрубок 9, подключаемый через трубопровод к резервуару с 10 жидкостью и форсункам распылителей (начертежах не показаны).В осевом пазу а втулки установлен неподвижный контакт 10, выполненный в виде расположенной по винтозой поверхности токопро водящей пластины, одна сторона в которой,обращенная в сторону диафрагмы, покрыта изоляционным материалом, Этот контакт с помощью выводного проводника 11 включается в электрическую цепь стеклоочистителя, 20 На средней части штока, имеющей закраины 12, 13, установлено разрезное, охватывавшее шток то"проводящее кольцо 14, которое может перемещаться вдоль штока.Выступ 15 кольца, входящий в паз б втул ки, препятствует его вращению. Кольцо имеет,кроме того, выступ 1 б, расположенный по винтовой поверхности в осевом пазу а и выполняющий роль подвижного контакта. Кольцо через шток 3, шайбу 17, пружину б и провод ник 18 электрически связано с зажимом 19, включаемым в электрическую цепь стеклоочи. стителя,Насос работает следующим образом.При вытягивании за рукоятку штока диафрагма перемещается и жидкость, поступающая из резервуара через патрубок 9, заполняег рабочую камеру насоса. Одновременно кольцо 14 вместе со штоком 3 под действием силы трения перемещается до тех пор, пока выступ 16 не упрется в неподвижный контакт 10 со стороны в, покрытой изоляционным слоем. При дальнейшем вытягивании штока кольцо проскальзывает по нему, пока закраина 13 не упрется в торец кольца. После этого кольцо перемещается штоком, а выступ 16, скользя по стороне в контакта О, обходит его и в ионце хода штока располагается перед ним со стороны рукоятки. При вытягивании штока пружина сжимается, рабочая камера заполняется жидкостью, а таи иаи выступ 16 взаимодействует с изолированной стороной неподвижного контакта, то стеклоочиститель не включается.После того каи рукоятку отпустят, шток с диафрагмой под действием пруинны будут перемещаться в обратном направлении, инакость черсз патрубок 9 будет подаваться к форсуниам распылителей, а кольцо 14, перемещаясь со штоком 3, войдет в соприкосновение с токопроводящей стороной контакта 10. В результате этого электрическая цепь замкнется и стеклоочиститель включится, По мере вытеснения жидкости из рабочей камеры шток перемещается до соприкосновения закраины 12 с торцом кольца 14, после чего кольцо будет двигаться вместе со штоком, а выступ 16,скольз 5 вдоль тоиофоводящей поверхности контакта 10, выйдет из соприкосновения с ним и остановится в исходном полокении, стеклоочиститель выилючится,Характеристика пружины подбирается таким образом, чтобы в конце рабочего хода штока давление падало, Оно сникается настолько, что жидкость в зону очистки не подается и щетки стеклоочистителя удаляют ее И со стекла.Предмет изобретенияНасос омывателя ветрового стекла автомобиля, содержащий корпус, подвижно установ ленный во втулке корпуса шток с рукояткой,внутренний конец котор(го соединен с диафрагмой, охватывающую шток установленную между диафрагмой и корпусом пружину, закрепленный на корпусе неподвижный и приво димый штоком подвижной контакты, включенные в электрическую цепь стеклоочистителя и обеспечивающие его автоматическое :Илюченне во время действия насоса, отли.чаюиийся тем, что, с целью включения стекло очистителя в момент начала чодачи моющейжидкости, неподвижный контакт выполнен в виде расположенной по ьинтовой поверхности в осевом пазу втулки токопроводящей пластины, одна сторона которой покрыта изоля- ЗО ционным материалом, а подвииной контактвыполнен в виде расположенного по винтовой поверхности в упомянутом пазу выступа, охватывающего среднюю с закраинами часть штока тоиопроводящего кольца, снабженного выступом, входящим в направляющий паз втулки.191367 ЦфигСоставитель ф. Е. Межевич Редактор Л. В, Калашникова Техред А. А. Камышникова Корректоры: Е. Д. Курдюмои Т, Н, Костико Заказ 2624 Тираж 535 Подписно ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Центр, пр. Серова, д. 4пография, пр. Сапунова, 2
СмотретьЗаявка
1057863
МПК / Метки
МПК: B60S 1/46
Метки: 191367
Опубликовано: 01.01.1967
