Видоизменение ковша для захвата и подъема сыпучих материалов

Номер патента: 8472

Опубликовано: 30.03.1929

Автор: Земляной

МПК: B66C 1/28

Метки: захвата, ковш, подъема, сыпучих

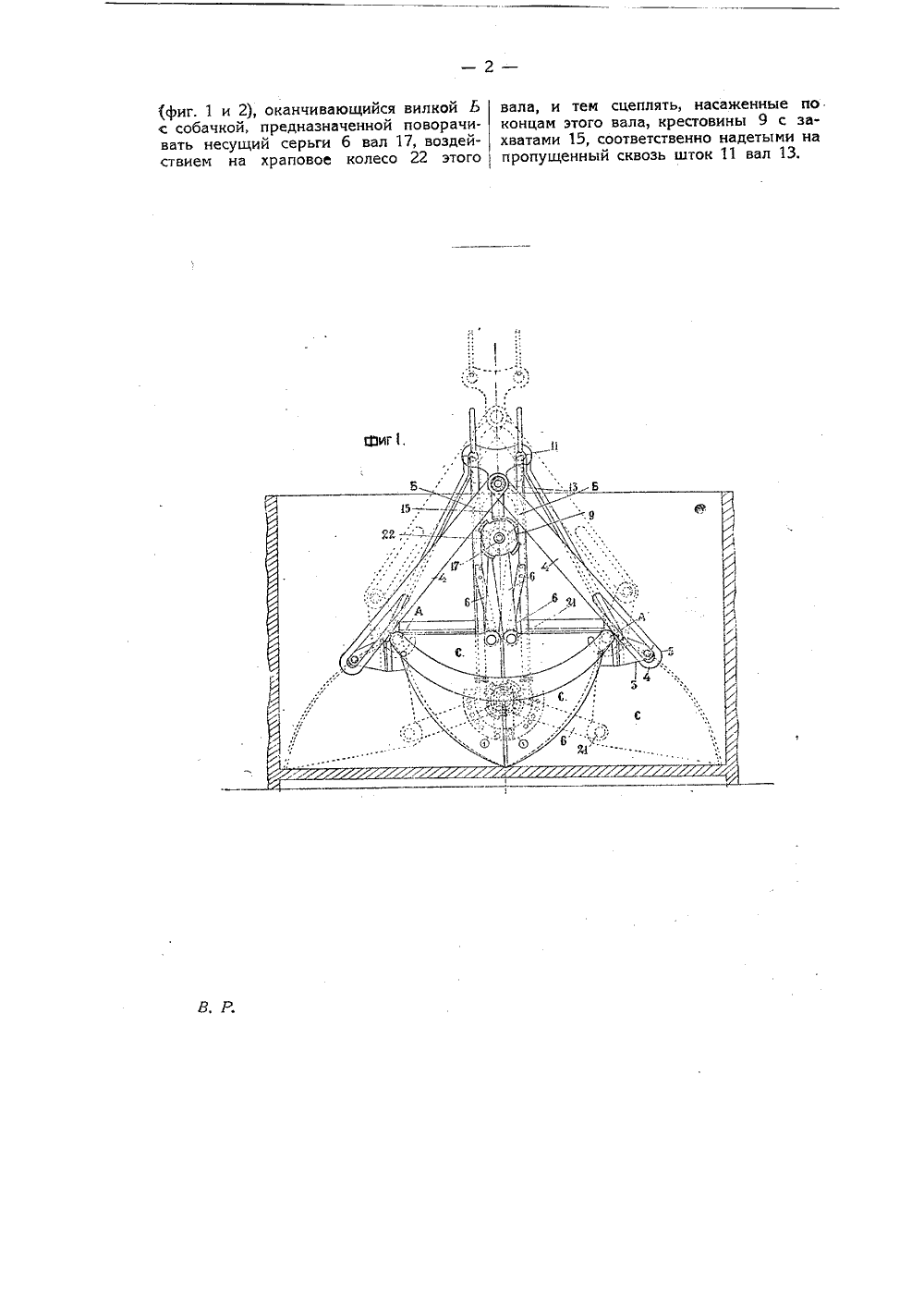

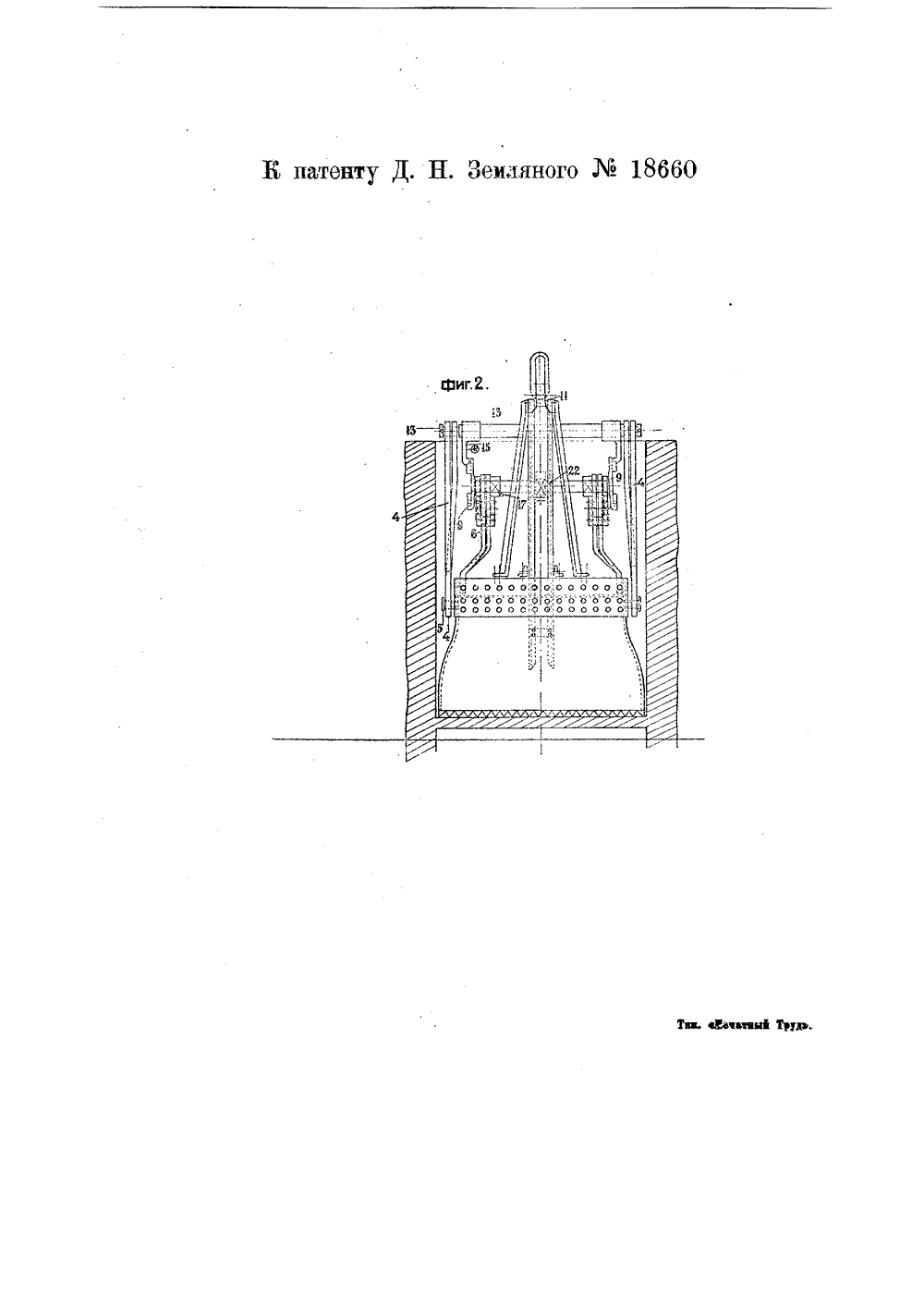

...к коробке 7 заклепками 14, Планки 16, 16 стенок 21,21 позволяют отнести серьги 17, 17 внутрь ковша. Приклепанное к поперечине 13, возвышение 27 служит направляющей для крюка б, не позволяющей последнему при высыпании груза зацепиться за поперечину 13. Для жесткости стенки 21, 21 ковша усилены пояска.ми, 19, 19,Действие ковша заключается в следующем: ковш опускается на предназначенный .для транспортировки материал и врезается в него своими створами, после чего благе- даря дальнейшему опусканию троса крюк 6 подойдет подпоперечину 13 и при подъеме потянет ее за собой, . сведет.серьги 17, 17 и тем самым заставит створы ковша эакрыться. Во время всего последующего движения тяги 22 и 23 не работают, и всю нагрузку несет на себе крюк 6. При...

Номер патента: 476455

Опубликовано: 05.07.1975

Авторы: Давыдов, Матис

МПК: G01G 13/04

Метки: дозатор, порционный, продуктов, сыпучих

...17 и 18. На торце грузоприемного ковша жестко закреп,пен кулачок 19, профиль которого имеет четыре зуба, расположенныепод углом 90 друг к другу.15 На подвеске грузоприемного ковша (на чертеже не показано) закреплена двуплечая собачка 20, длинное плечо которой при помощи пружины 21 постоянно находится в контакте с собачкой 15. Сама собачка 20 в исходном поло жении выведена из контакта с кулачком 19.В исходное положение якорь электромагнита 6 возвращается пружинами 22 и 23. 1.1 а рычаге 10 закреплен регулируемый упор 24.Дозатор работает следующим образом.25 При подаче команды на поворот ковша 4 внаправлении, указанном стрелкой, срабатывает электромагнит 6, который прп помогцп ползуна 8 звеньев 10 и 11 и рычагов 12 и3...

Номер патента: 763211

Опубликовано: 15.09.1980

Автор: Медведник

МПК: B65G 17/20

Метки: конвейер, подвесной

...10, взаимодействующей при опускании груза 11 на педаль 7 со стопором 12, размещенным на подвеске 2, на которой закреплен упор 13, а для возвращения Г-образного захвата в положение загрузки последний снабжен роликом 14, контактирующим с направляющей шиной 15, закрепленной на магистрали в местах загрузки конвейера. Груз 11 перемещается транспортерами 16 и 17.Подвесной конвейер работает следующим образом.На рабочей позиции загрузки конвейера транспортный механизм 16 подает груз 11 на подъемно-спускную платформу 1, поднимающую по команде груз 11 при подходе подвески 2, на которую груз должен быть навешен. При этом Г-образные захваты 4 подвески 2 незафиксированы и упираются в упоры 13. С наездом ролика 14 на направляющую шину 15,...

Номер патента: 1000285

Опубликовано: 28.02.1983

Авторы: Бажанов, Богацкий, Ушаков

МПК: B28C 9/04

Метки: бетоносмесительной, оборудованием, преимущественно, склад, стреловым, сыпучих, установке

...1 со статической опорой, установленной в центральной части склада, размещенное на раме 1 сме сительное 2 и дозировочное 3 оборудование, скиповый подъемник 4, стрелу 5, скреперный ковш 6 и склад 7 заполнителей. Со статической опорой рамы 1 шарнирно соединена штанга 8, установленная под острым углом к горизонтали и выполненная конусо О образной с вершиной у статической опоры, причем штанга 8 жестко соединена с приводной опорой 9, установленной соосно штанге 8, которая оборудована полотнищем 10 в виде эластичного материала, один конец которого закреплен на штанге 8 но всей ее длине, а второй - на одном из бортов склада 7.Стрела 5 посредством тяги 11 соединена со штангой 8 и используется в качестве ее привода перемещения. Под складом...
