Формирователь импульсов

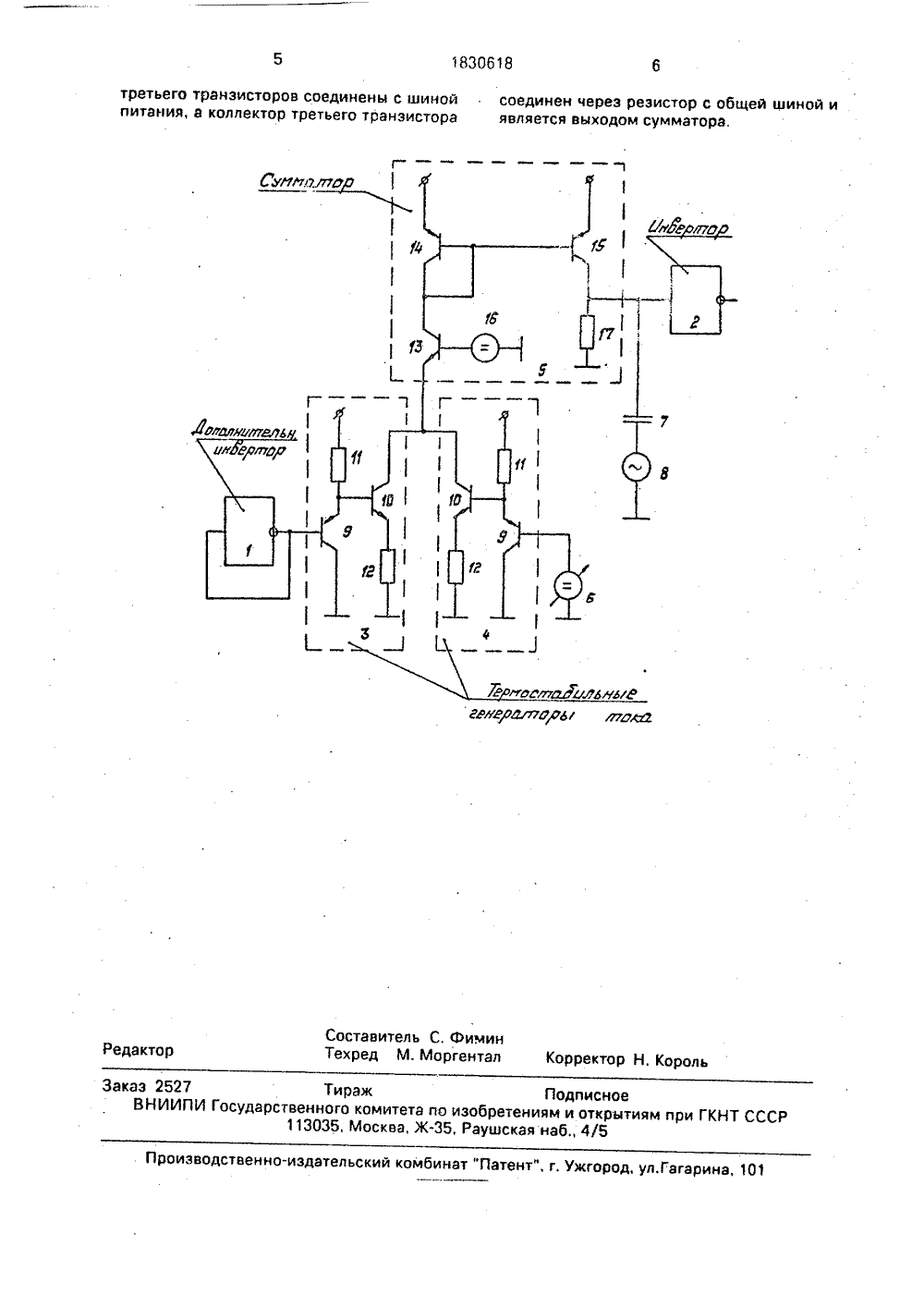

)5 Н 03 К 5/О ЕТЕНИ 8 ательскии инстит редачи информаць ССР2,о СССР88,ельство5/01, 1етельс5/01,(54) ФОРМИРО (57) Изобретени технике и моке ройствах форми лов. Целью расширение ди пульсов с сохра ен аналогичх транзисто постоянного ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ПИСАНИЕ ИЗОБР АВТОРСКОМУ СВИДГТЕЛЬСТВ(56) Авторское свидетМ 437201, кл. Н 03 К2. Авторское свидМ 1661976, кл, Н 03 К ВАТЕЛЬ ИМПУЛЬСОВ е относится к импульсной т быть использовано в устрования импульсных сигнаиэобретения лвляется апазона регулировки имнением термостабильности Изобретение относитсл к импульсной ехнике и может быть использовано в уст ойствах формирования импульсных сигна Цель изобретения - расширение диапазона регулировки импульсов с сохранением термостабильности длительности выходных импульсов.На чертеже представлена электрическая схема формирователл импульсов,Формирователь импульсов содержит дополнительный инвертор 1 и инвертор 2, термостабильные генераторы тока 3 и 4, управляемый напряжением сумматор 5, регулируемый источник 6 постоянного напряжения, конденсатор 7, источник 8 входного сигнала, Термостабильный генератор тока 3, управллемцй напряжением, состоит из двух транзисторов 9 и 10 и двух резисторов 11 и 12, Генератор тока 4, управ 5 О 183 О 618 длительности выходных импульсов, С этой целью в формирователь импульсов, содержащий конденсатор, источник входного сигнала, один вывод которого соединен с одной обкладкой конденсатора, а другой - с общей шиной. лнвертор, выход которого является выходом формирователя, дополнительный инвертор, термостабильный генератор тока, управляемый напряжением, состоящий иэ двух транзисторов и двух резистс ров, введены регулируемый источник постоянного напряжения, сумматор и второй термостабильный регулятор тока, управляемый напряжением, а сумматор состоит иэ трех тоанэисторов и источника постоянного напряжения, эмиттер первого тоанэистора является входом сумматора, а коллектор третьего транзистора является вьходом сумматора. 1 з.п, ф-лы, 1 ил. ллемый напряжением, выполнно. Сумматоо 5 состоит из треров 13-15, источника 16напряжения, резистора 17.Формирователь импульсов работает следующим образом.Напряжение на выходе дополнительного инвертора 1 устанавливаетсл равным порогу срабатывания данного логического эгемента, Это напряжение управляет величиной тока термостабильного генератора тока 3, управляемого напряжением. Любые температурные изменения порога срабатывания логических элементов приводят к пропорциональному изменению тока на выходе генератора 3. На выходе генератора 4 устанавливается ток, пропорциональный напряжению, создаваемому регулируемым источником 6 постоянного напряжения, Сумматор 5 производит сложение токов на51015 выходах генераторов тока 3 и 4, Напряжениена его выходе пропорционально их сумме.Таким образом, напряжение смещенияинвертора 2, сформированное на выходесумматора 5, равно сумме двух напряжений:температурно-зависимого, равного порогусрабатывания этого элемента напрякению,создаваемому на выходе дополнительногоинвертора 1, и температурно-независимогонапряжения на выходе регулируемого источника постоянного напряжения 6. Теперьрегулирование длительности выходных импульсов и их температурная стабилизацияне зависят друг от друга, Температурнаястабильность достигается благодаря тому,что, т.к. инверторы 1 и 2 находятся на одномкристалле кремния, то их пороги срабатывания одинаково зависят от температурь 1, анапрякение смещения инвертора 2 равнопорогу срабатывания инвертора 1 плюс некоторое температурно-независимое напряжение, формируемое регулируемымисточником 6 постоянного напряжения, Поэтому температурные изменения напряжения смещения, инвертор" 2 будут равнытемпературным изменениям пороа срабатывания инаертора 1. Но т,к. температурныезависимости порогов срабатывания инвертора одинаковы, то, следовательно, разность между порогом срабатыванияинвертора,2 и напряжением смещения, подаваемымна его вход, будет температурнонезависимой величиной, равнойнапряжению на выходе регулируемого источника 6 постоянного напряжения. Эта величина и будет определять длительностьвыходных импульсов,Температурно-зависимое напряжениесмещения инвертора 2 оавно:0(Т) = 0 ф) + 02,где 0(1) - температурно-зависимое напряжение смещения инвертора 2,Оф) - температурно-зависимое напряжение на выходе дополнительного инвертора 1;02-температурно-независимое регулируемое напряжение на выходе регулируемого источника постоянного напряжения 6;т, - температура,Температурные изменения напряжениясмещения инвертора 2 - - - - и порога(д 0(Цдтд 0 )срабатывания инвертора 1(- - ) равдтны:зудОдт, дт,а т.к, инверторы выполнены на одном кристалле кремния. то: 20 25 30 35 40 45 БО 55 д Ыод О 1дт дтВ ОаЭ 3 О( 1)дт дтгде 00 - порог срабатывания инвертора 2.Благодаря тому, что напряжение смещенля отслеживает температурные изменения порога срабатывания инвертора 1 и 2, положение сигнала по отношению к порогу будет температурно-независимым, а следовательно, будет температурно-независимой и длительность выходных импульсов, регулируемая с помощью регулируемого источника 6 постоянного напряжения (02), не отразится на их температурной стабильности, т.к, напряжение 02 является температурно-независимыи. Формула изобретения 1. Формирователь импульсов, содержащий конденсатор, источник выходного сигнала, один вывод которого соединен с одной обкладкой конденса гора, а другой- с общей шиной, инаертор, выход которого является выходом формирователя, дополнительный инвертор, вход которого соединен с выходом и с входом термостабильности генератора тока, управляемого напряжением, состоящего из двух транзисторов и двух резисторов, при этом база первого транзистора является входом генератора тока, коллектор соединен с общей шиной, а эмиттер - с базой второго транзистора и через первый резистор - с шиной питания, эмиттер второго транзистора через второй резистор соединен с общей шиной, а коллектор является выходом, о т л и ч а ю щ и й с я тем, что, с целью расширения диапазона регулировки импульсов с сохранением термостабильности длительности выходных импульсов, введены регулируемый источник постоянного напряжения, сумматор и второй термостабильный генератор тока, уп- равляемыЯ напряжением, вход которого соединен с регулируемым источником постоянного напряжения, а выход- с выходом первого термостабильного генератора тока, управляемого напряжением, и с входом сумматора, выход которого соединен с входом инаертора и с другой обкладкой конденсатора,2, Формирователь импульсов по п.1, отл ич а ю щи й с я тем, что сумматор состоит из первого транзистора, эмиттер которого является входом сумматора, база первого транзистОра соединена с истОчникОм посто- явного напряжения, а коллектор - с коллектором и базой второго транзистора и базой третьего транзистора, эмиттеры второго и1830618 третьего транзисторов соединены с шиной соединен через резистор с общей шиной ипитания, а коллектор третьего транзистора является выходом сумматора. ГРЮГ,ЙЙУЮР 6/ оставитель С. Фими ехред М. Маргента ктор Н. Коро едакт каз 2527 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035. Москва, Ж, Раушская наб 4/5 изводственно-издательский комбинат "Пате
